Calefacción/Desempañador/Deshumedecedor

412-02-5

412-02-5

Calefacción/Desempañador (Continuación)

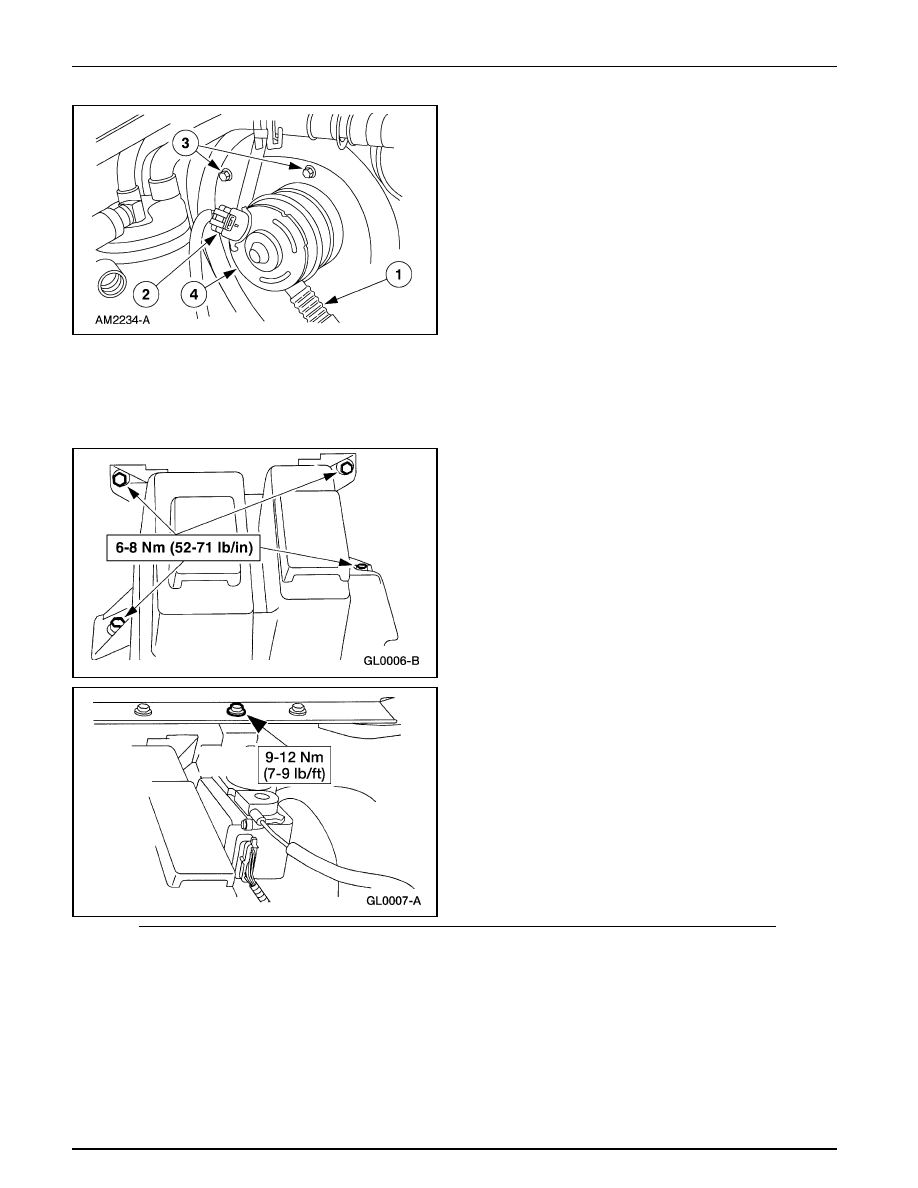

4.

Desmonte el motor soplador.

1

Desconecte la manguera de ventilación.

2

Desacople el conector eléctrico.

3

Remueva los cuatro tornillos.

4

Desmonte el motor.

Instalación

1.

Para instalar, invierta el procedimiento de remoción.

Calefacción/Desempañador/Deshumedecedor

412-02-6

412-02-6

Calefacción/Desempañador (Continuación)

Remoción

1.

Nota: Si se sospecha de una fuga, el núcleo del calefactor,
debe ser probado por fugas antes de ser desmontado del
vehículo. Para información adicional, consulte la Sección
412-00.

Drene el radiador. Para información adicional, consulte
la Sección 303-03.

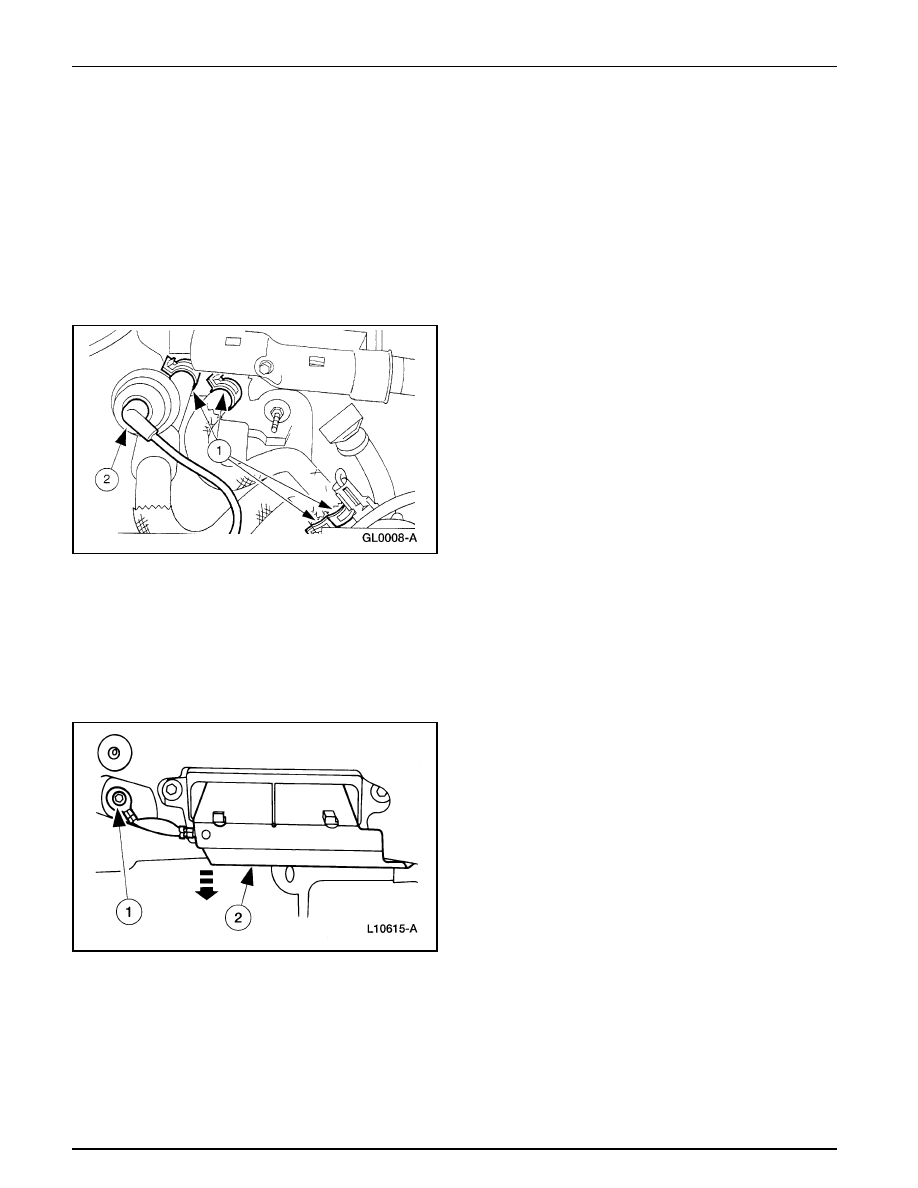

2.

Desmonte las mangueras de agua del calefactor.

1

Apriete las abrazaderas y hale las mangueras fuera.

2

Desconecte la manguera de vacío de la válvula de
control del agua.

Núcleo Calefactor

3.

Desmonte la cubierta del núcleo evaporador A/C. Para
información adicional, consulte la Sección 412-03.

4.

Desmonte el panel de instrumentos. Para información
adicional, consulte la Sección 501-12.

5.

Desmonte el módulo (PCM) de control del tren motriz.
Para información adicional, consulte la Sección 303-14.

6.

Desmonte el disipador de calor del PCM.

1

Remueva el tornillo de la banda de tierra.

2

Desmonte el disipador de calor.

Calefacción/Desempañador/Deshumedecedor

412-02-7

412-02-7

Calefacción/Desempañador (Continuación)

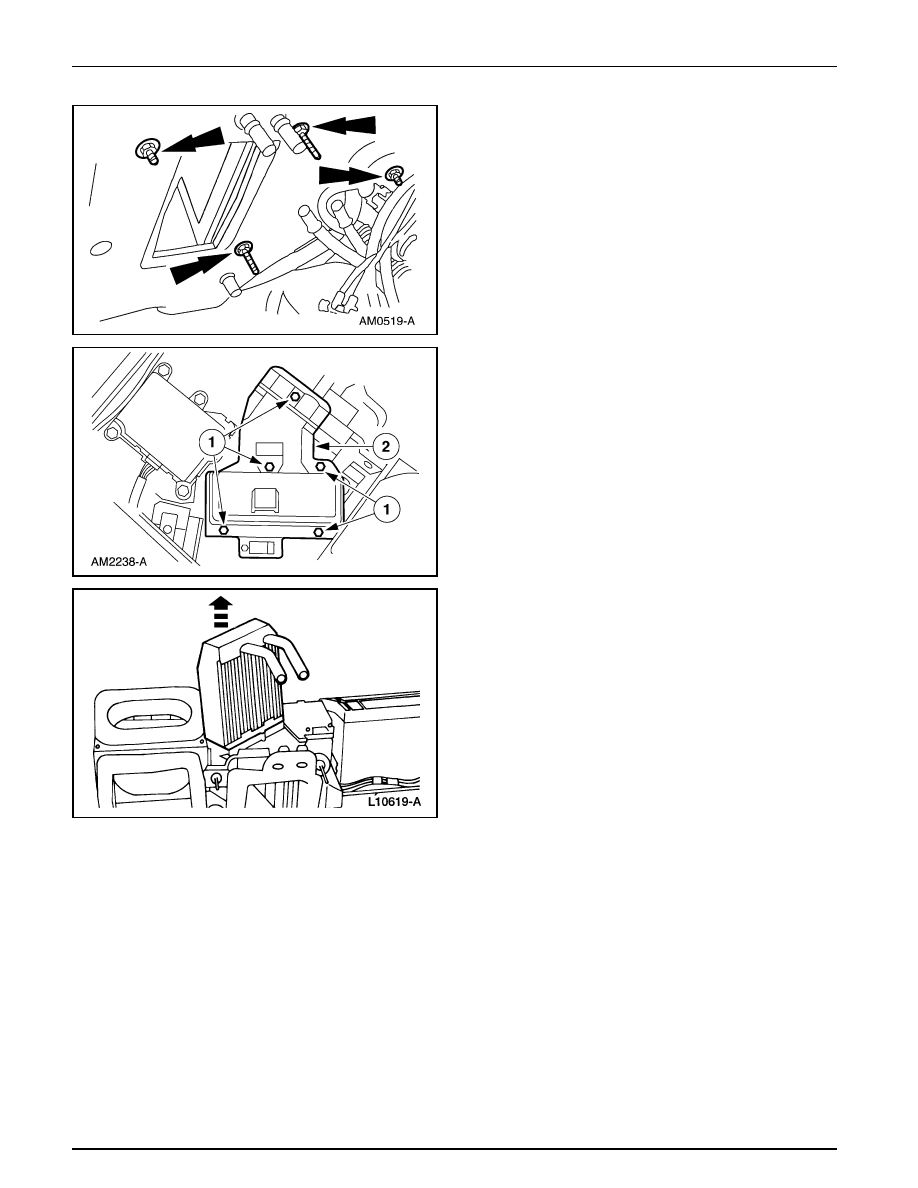

7.

Remueva las tuercas del pleno de aire del calefactor desde
el lado del motor del panel de instrumentos.

8.

Desmonte el núcleo del calefactor.

1

Remueva los tornillos de la tapa del núcleo al pleno
de aire.

2

Levante la tapa.

9.

Desmonte el núcleo calefactor (18476).

Instalación

1.

Nota: Asegúrese de instalar un nuevo sello ovalado de
espuma alrededor de los tubos de entrada y salida del
núcleo.

Para instalar, invierta el procedimiento de remoción.

Calefacción/Desempañador/Deshumedecedor

412-02-8

412-02-8

ESPECIFICACIONES

Especificaciones de Torque

Descripción

Nm

Lb/In

Tornillo, montaje del servo

9-12

80-106

del control de crucero

Tornillos y tuercas, recipiente

6-8

52-71

para refrigerante / lavador
