Calefacción/Desempañador/Deshumedecedor

412-02-1

412-02-1

SECCIÓN 412-02 Calefacción / Desempañador /

Deshumedecedor

APLICADO AL VEHÍCULO:

 Explorer, Mountaineer

CONTENIDO

 PÁGINA

DESCRIPCIÓN Y OPERACIÓN

Calefacción / Desempañador .............................................................................................................  412-02-2

DIAGNÓSTICO Y PRUEBA

Calefacción / Desempañador .............................................................................................................  412-02-4

Calefacción / Desempañador

Motor del Soplador .............................................................................................................................  412-02-4
Núcleo Calefactor ..............................................................................................................................  412-02-6

ESPECIFICACIONES ............................................................................................................................  412-02-8

Tabla Manual de Contenido

Calefacción/Desempañador/Deshumedecedor

412-02-2

412-02-2

DESCRIPCION Y OPERACION

Calefacción / Desempañador

El sistema de calefacción y desempañador tiene las siguientes
características:

•

Controla la temperatura y, durante la operación del A/C,
reduce la humedad relativa del aire en el interior del
vehículo.

•

Suministra aire calentado ó enfriado para mantener la
temperatura y el nivel de confort el interior del vehículo.

•

Controla la velocidad del motor soplador.

•

El enfriamiento ó calentamiento pueden ser ajustados para
mantener la temperatura deseada.

•

El sistema utiliza un método de recalentar para suministrar
aire acondicionado al interior del vehículo.

•

El motor soplador (18527) succiona aire exterior a través
del ducto de entrada de aire desde justo por debajo del
parabrisas durante todas las operaciones del sistema,
excepto para enfriamiento MAX A/C (donde se utiliza aire
recirculado).

•

Todo el flujo de aire desde el motor soplador pasa a través
del núcleo del evaporador A/C (19860).

•

La temperatura es entonces regulada recalentando una
porción del aire y mezclándola con el aire frío restante a la
temperatura deseada.

•

La mezcla de temperatura se varía con la puerta de control
de la temperatura del aire, la cual regula la cantidad de
aire que fluye a través y alrededor del núcleo calefactor
(18476), donde es entonces mezclado y distribuido.

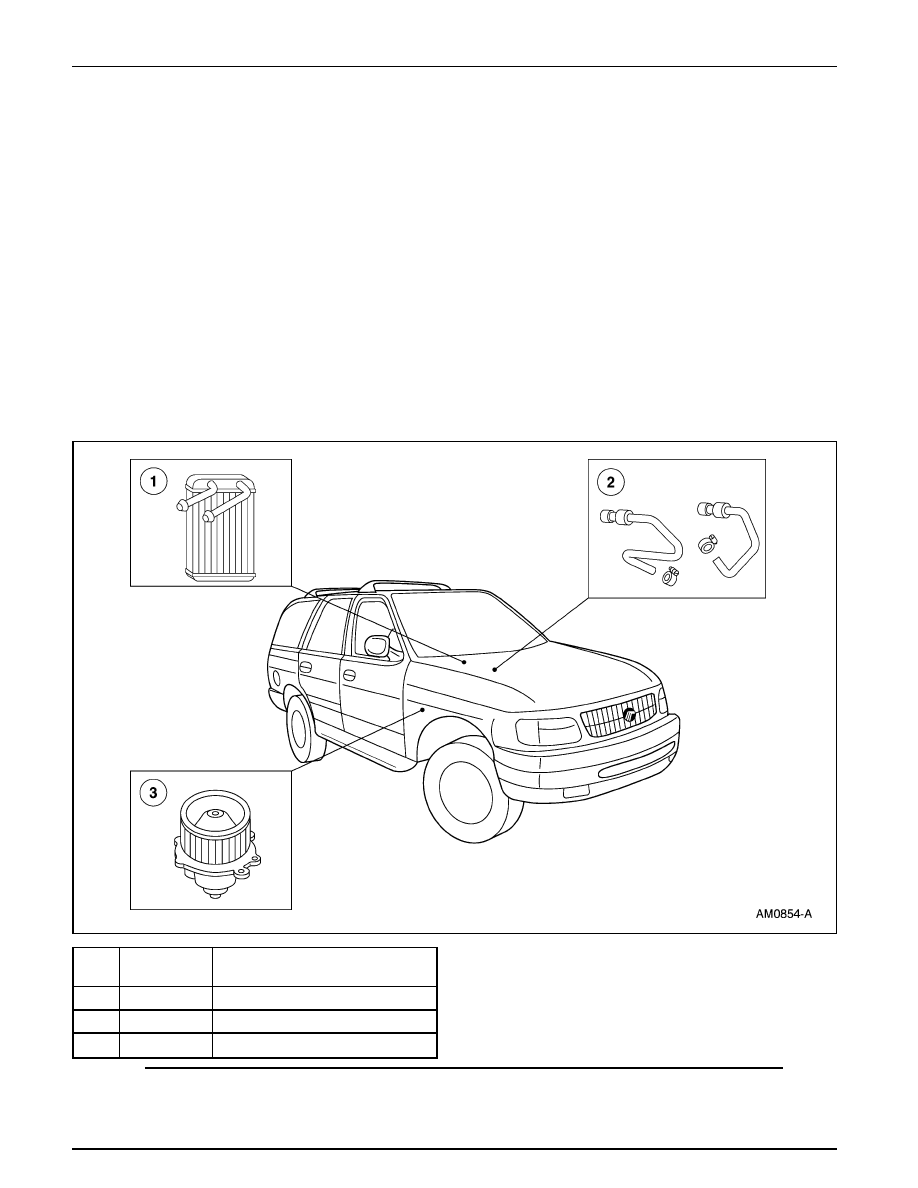

Ubicación de los Componentes

Número

Item

de Parte

Descripción

1

18476

Núcleo calefactor

2

18472

Mangueras de agua del calefactor

3

18572

Motor soplador

Calefacción/Desempañador/Deshumedecedor

412-02-3

412-02-3

DESCRIPCION Y OPERACION (Continuación)

Número

Item

de Parte

Descripción

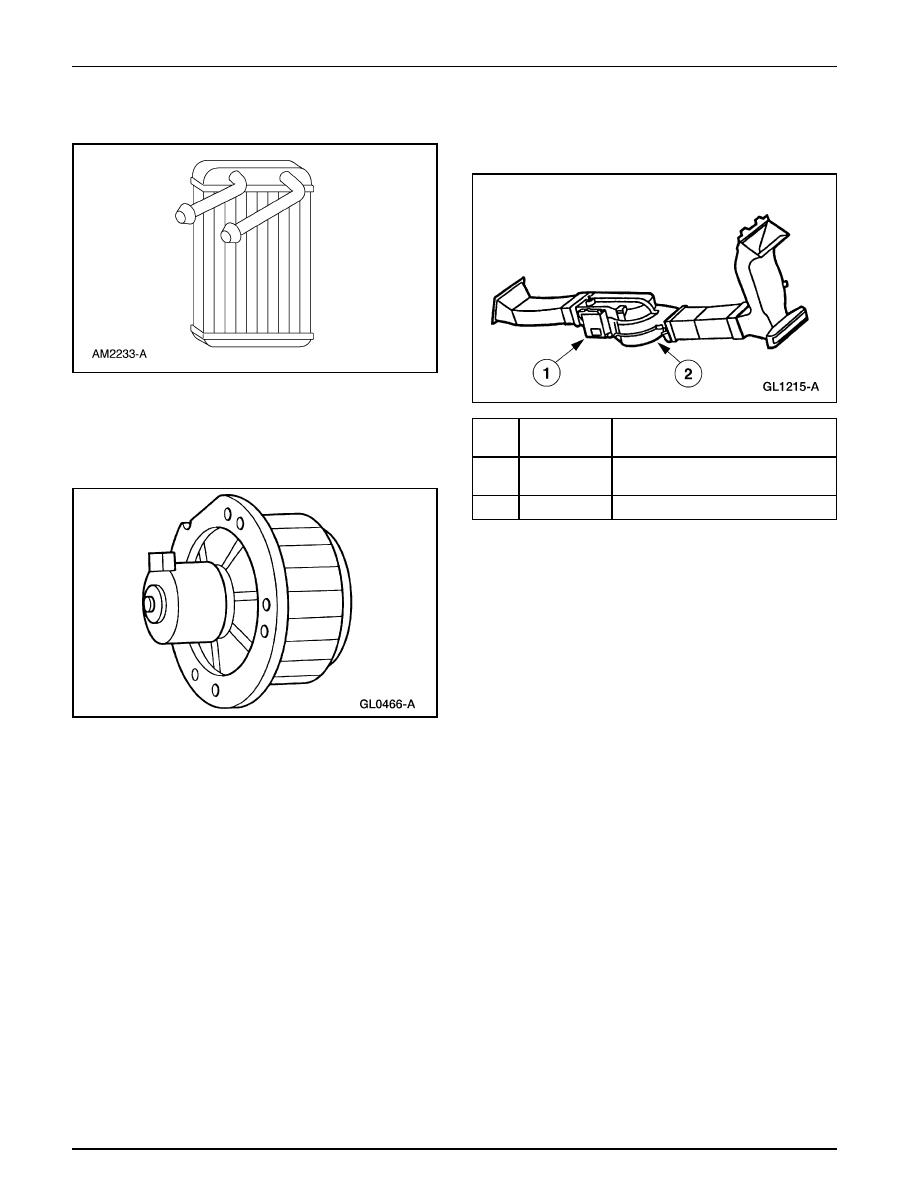

Núcleo del Calefactor

Este núcleo consiste en aletas y tubos dispuestos para extraer
calor del refrigerante del motor y transferirlo al aire que pasa
a través de él.

Motor Soplador

El motor soplador A/C (19805) hala aire desde su entrada y
lo forza al interior del conjunto pleno, donde es mezclado y
distribuido.

Consola Central

Sistema de Ventilación de la Consola Central

1

19E616

Motor actuador de puerta del A/C

electrónico

2

19805

Motor soplador A/C

La consola central, si está equipado, tiene un sistema de
ventilación para los pasajeros traseros. Esta consola es
alimentada con aire desde el conjunto pleno principal; un
motor soplador montado en ella amplifica dicho flujo de aire.
Posee un sistema de administración con puerta para el aire
que puede dirigirlo hacia arriba a las ventilas en su parte
superior ó hacia abajo, al piso. El interruptor para el soplador
y el de control de la puerta direccional están ubicados en el
panel trasero de control integrado (RICP).

Calefacción/Desempañador/Deshumedecedor

412-02-4

412-02-4

DIAGNÓSTICO Y PRUEBA

Calefacción / Desempañador

Consulte la Sección 412-00.

Calefacción / Desempañador

Motor Soplador

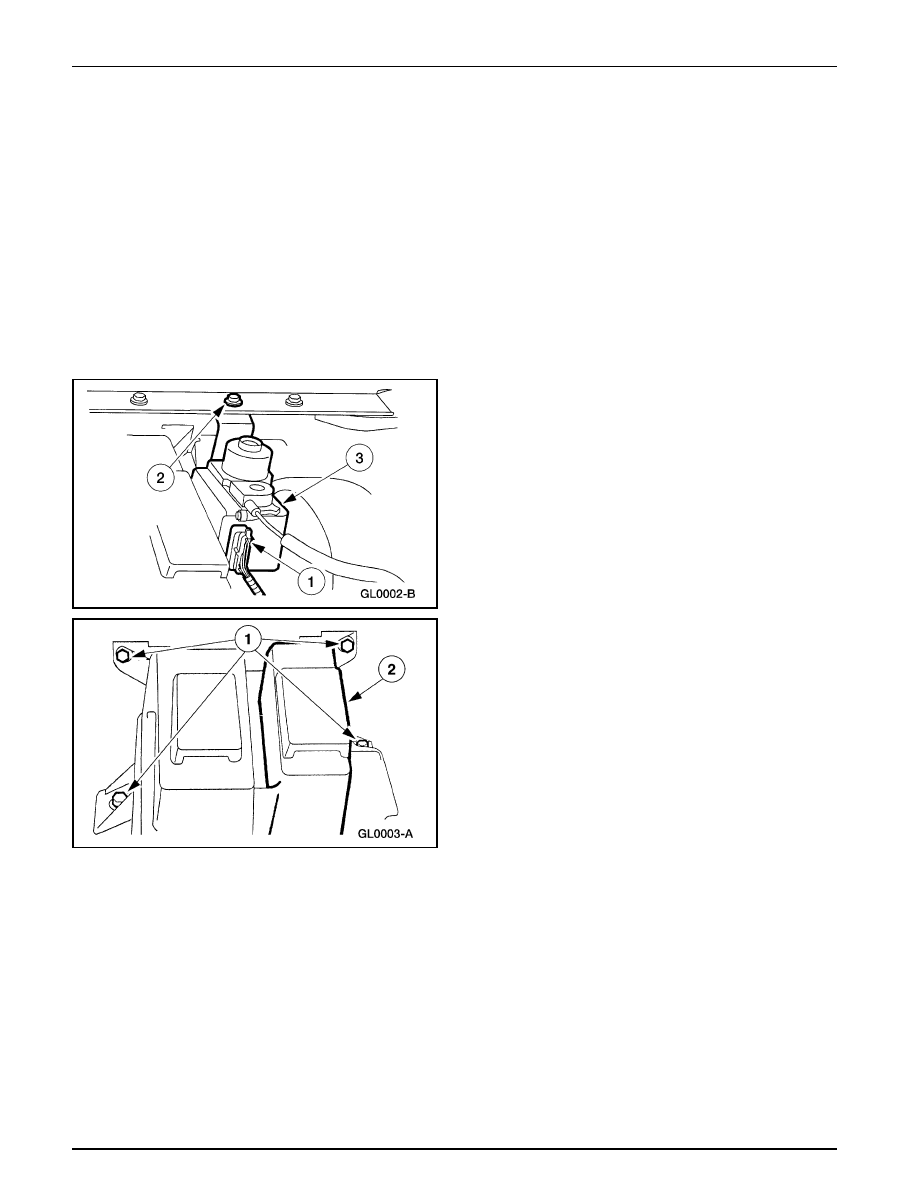

Remoción

1.

Desconecte el cable de tierra de la batería (14301). Para
información adicional, consulte la Sección 414-01.

2.

Desmonte el servo del control de velocidad.

1

Desacople el conector eléctrico.

2

Remueva el tornillo.

3

Coloque el servo a un lado.

3.

Coloque el recipiente de refrigerante / lavador.

1

Remueva los tornillos y las tuercas.

2

Mueva el recipiente a un lado.
