Distribución y Filtrado del Aire

412-01-4

412-01-4

DESCRIPCION Y OPERACION (Continuación)

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

1

18471

Cámara Plena de Aire del Calefactor

2

18490

Tobera de Descarga del
Desempañador del Parabrisas

3

19B680

Ducto de Rejilla Evaporador A/C —
(LD)

4

19B680

Ducto de Rejilla Evaporador A/C —
(Central)

5

19B680

Ducto de Rejilla Evaporador A/C —
(LI)

DIAGNÓSTICO Y PRUEBA

Distribución del Aire

Consulte la Sección 412-00.

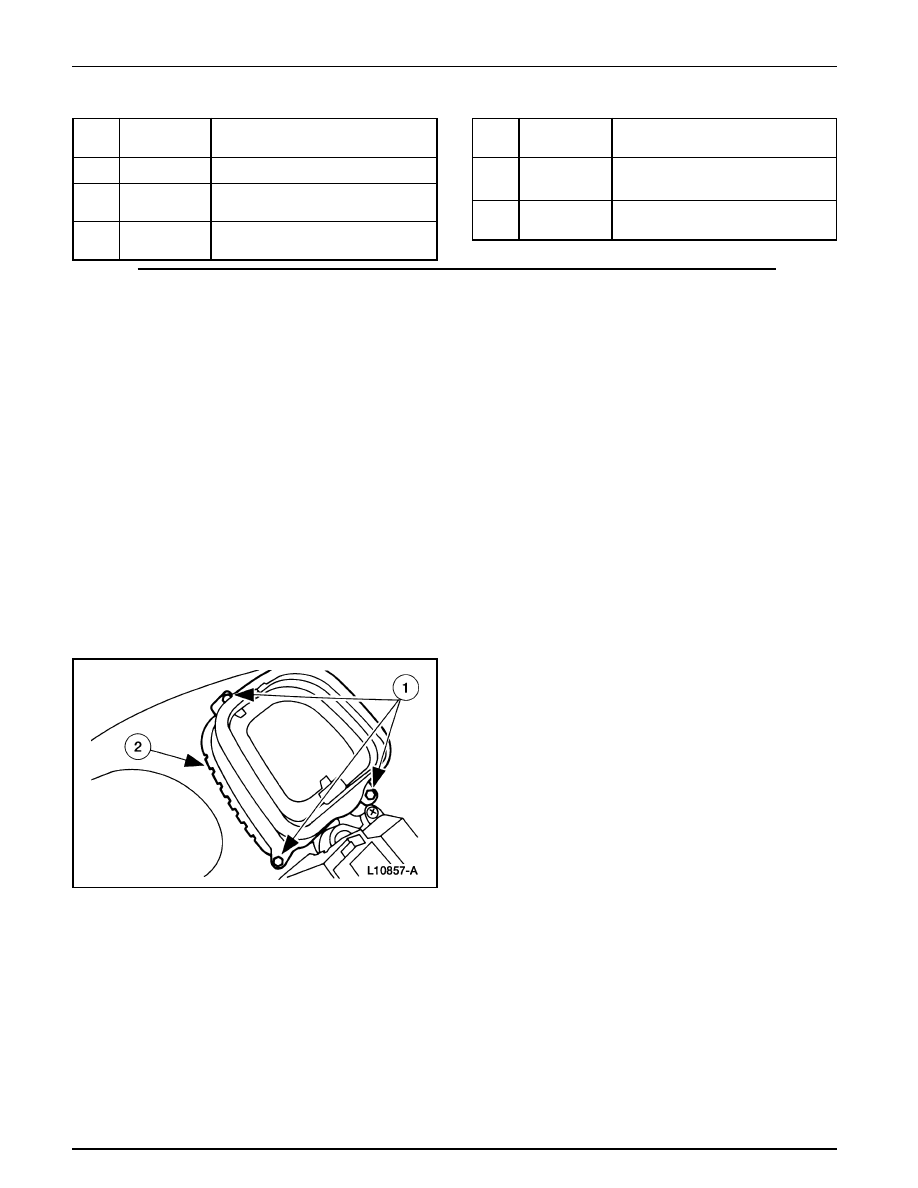

Distribución del Aire

Rejilla — LI

Remoción

1.

Desmonte el panel de acabado (04338) del tablero de
instrumentos; consulte la Sección 501-12.

2.

Desmonte la rejilla LI del panel de instrumentos.

1

Remueva los tornillos.

2

Desmonte la rejilla.

Distribución y Filtrado del Aire

412-01-5

412-01-5

Distribución del Aire (Continuación)

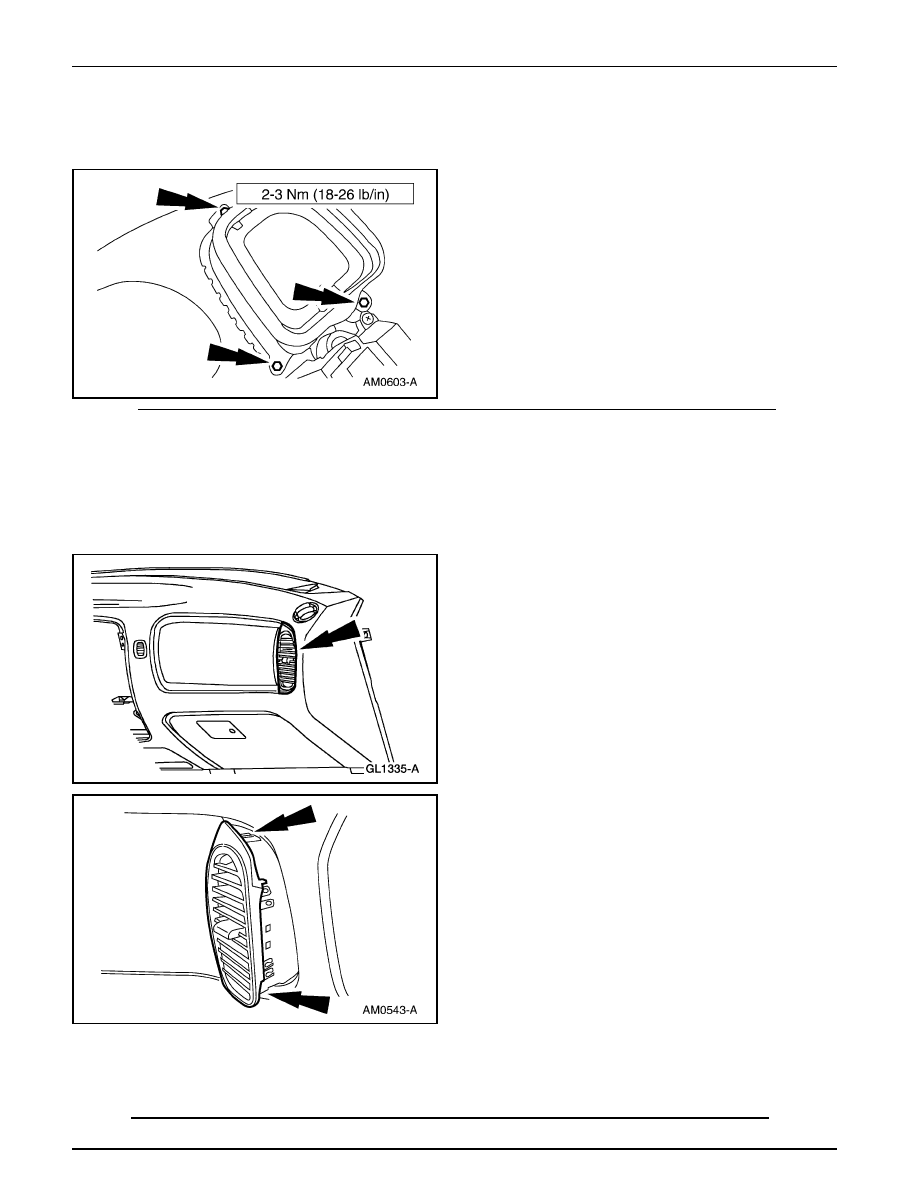

Instalación

1.

Siga el procedimiento de remoción en orden inverso.

Rejilla Ajustable — LD

Remoción

1.

Levante el borde de la rejilla LD del panel de instrumentos
para exponer los retenedores.

2.

Libere los retenedores y desmonte la rejilla LD del panel
de instrumentos.

Instalación

1.

Siga el procedimiento de remoción en orden inverso.

Distribución y Filtrado del Aire

412-01-6

412-01-6

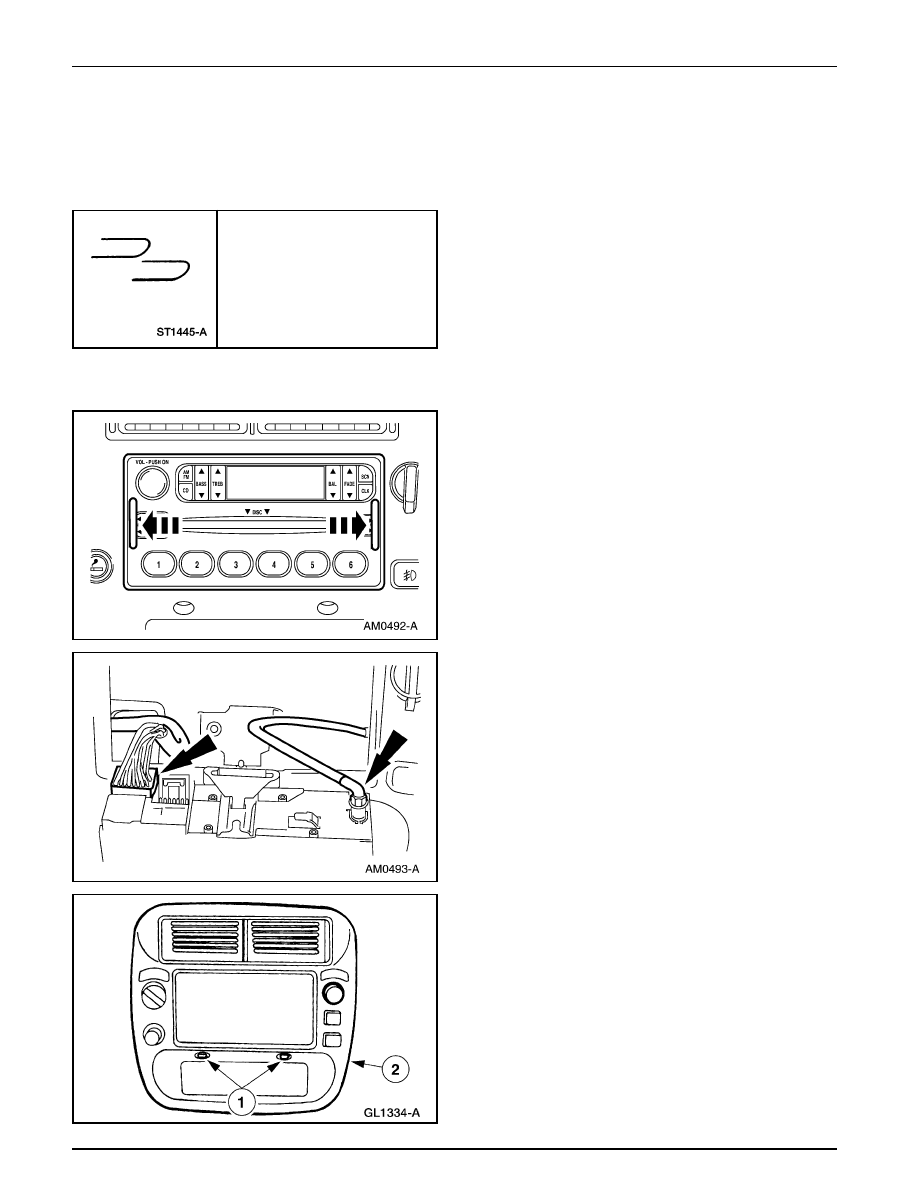

Rejilla — Central

Distribución del Aire (Continuación)

Herramienta(s) Especial(es)

Herramienta para Desmontar el
Radio, 415-001 (T87P-19061-A)

Remoción

1.

Utilice la herramienta especial para desmontar la unidad
del radio (18806).

2.

Desacople el cable de la antena y los conectores del arnés
de cables.

3.

Desmonte el panel de acabado (044D70) central del
tablero de instrumentos.

1

Remueva los tornillos.

2

Desacople las grapas flexibles y desmonte el panel.

Distribución y Filtrado del Aire

412-01-7

412-01-7

Distribución del Aire (Continuación)

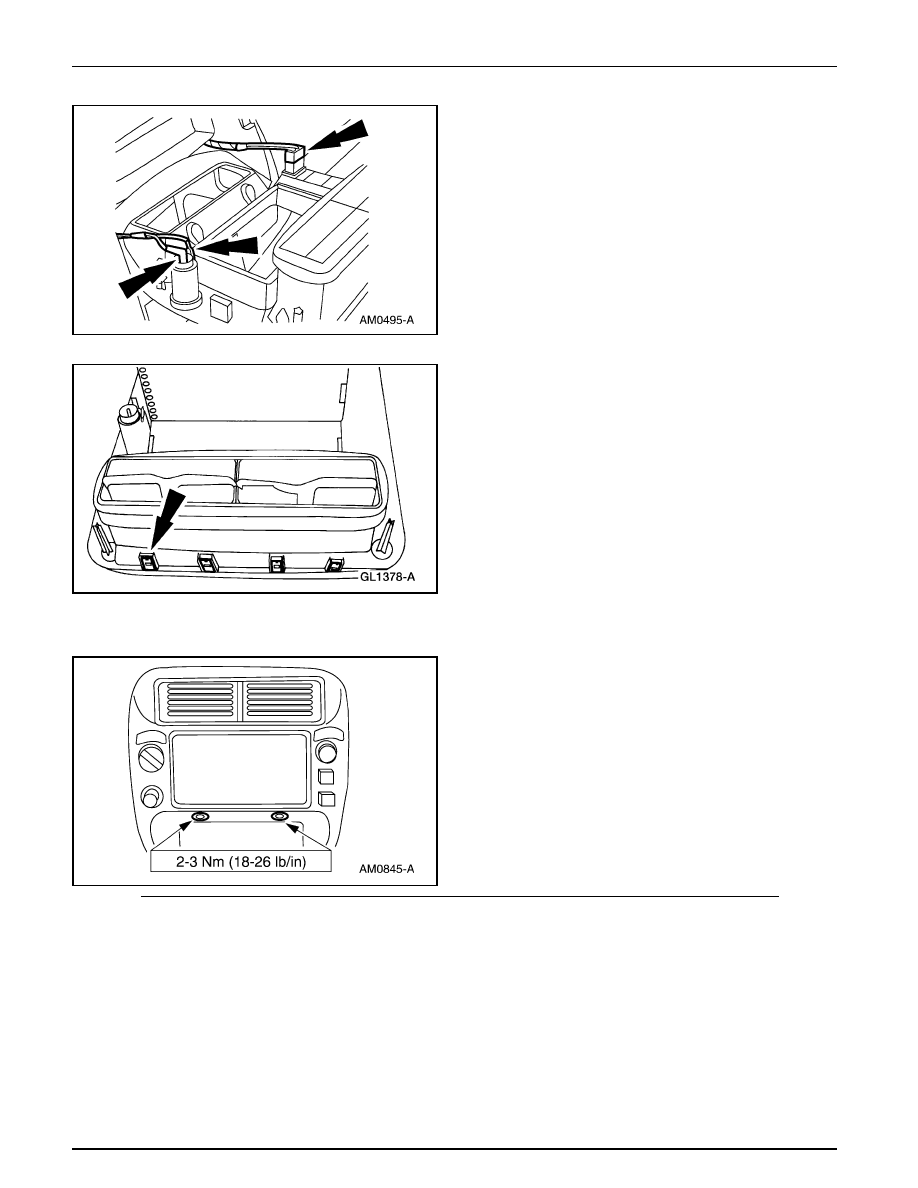

4.

Desacople el conector del arnés de cables.

5.

Libere las ocho grapas y desmonte la rejilla central del
panel de acabado del tablero de instrumentos.

Instalación

1.

Siga el procedimiento de remoción en orden inverso.

Tobera — Desempañador de Parabrisas y Deshumedecedor de Ventana Lateral

Remoción

1.

Desmonte el panel de instrumentos (04320); consulte la
Sección 501-12.
