Ford Explorer / Mercury Mountaineer. Manual - parte 708

Distribución y Filtrado del Aire

412-01-8

412-01-8

Distribución del Aire (Continuación)

2.

Remueva los dos tornillos y desmonte la tobera y ducto
LI (18D453) del deshumedecedor.

3.

Remueva los dos tornillos y desmonte la tobera y ducto
LD del deshumedecedor.

4.

Remueva los tornillos y desmonte la tobera de descarga
(18490) del desempañador del parabrisas.

Instalación

1

Siga el procedimiento de remoción en orden inverso.

Distribución y Filtrado del Aire

412-01-9

412-01-9

Distribución del Aire (Continuación)

Ducto — Piso

Remoción

1.

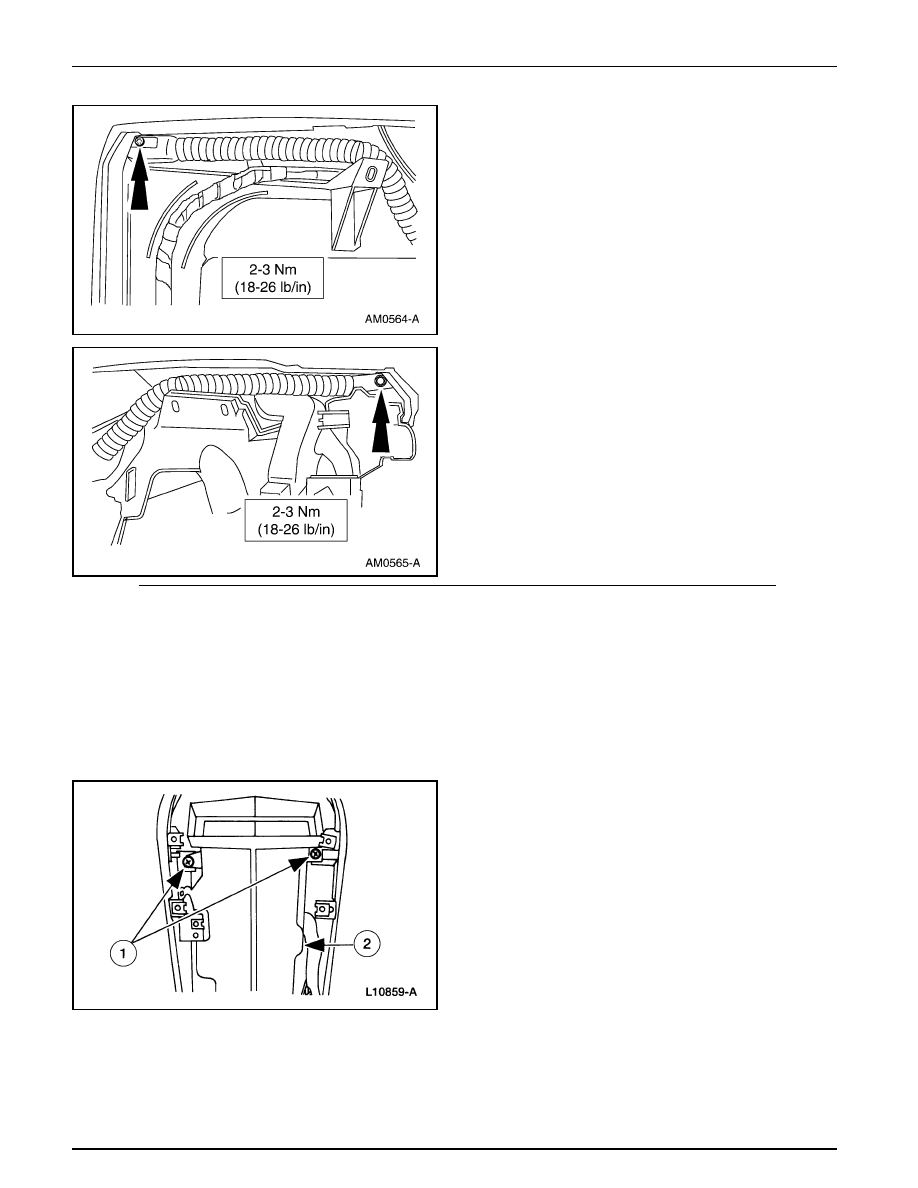

Desmonte los controles traseros de la consola; consulte
la Sección 412-04.

2.

Desmonte el ducto trasero del piso.

1

Remueva los tornillos.

2

Desmonte el ducto.

Distribución y Filtrado del Aire

412-01-10

412-01-10

Distribución del Aire (Continuación)

Instalación

1.

Siga el procedimiento de remoción en orden inverso.

Cámara Plena

Remoción

1.

Desmonte el panel de instrumentos; consulte la Sección
501-12.

2.

Drene el radiador; consulte la Sección 303-03.

3.

Desconecte las mangueras del núcleo del calefactor
(18476).

4.

Desmonte la cubierta del núcleo del evaporador; consulte
la Sección 412-02.

Distribución y Filtrado del Aire

412-01-11

412-01-11

Distribución del Aire (Continuación)

5.

Remueva las tuercas y desmonte la cámara plena.

Instalación

1.

Siga el procedimiento de remoción en orden inverso.

•

Lubrique las mangueras y conexiones con Lubricante
para Aislador de Goma de Suspensión, E25Y-19553-
A, ó con un equivalente que cumpla con la
especificación Ford ESF-M99B112-A.

ESPECIFICACIONES

Especificaciones Generales

Item

Especificación

Lubricante para Aislador

ESF-M99B112-A

de Goma de Suspensión,
E25Y-19553-A

Especificaciones de Torque

Descripción

Nm

Lb/In

Tornillos, Manguera y Tobera

2-3

18-26

Deshumedecedor
de Ventana Lateral

Tornillos, Panel de Acabado

2-3

18-26

del Tablero de Instrumentos

Especificaciones de Torque

Descripción

Nm

Lb/In

Tornillos, Rejilla LI Panel

2-3

18-26

de Instrumentos

Tuercas, Cámara Plena

3.4-4.8

31-42

Tornillos, Tobera de Descarga

2-3

18-26

Desempañador del Parabrisas

Tornillos, Ducto del Piso Trasero

2-3

17-26
