Ford Explorer / Mercury Mountaineer. Manual - parte 716

Acondicionador de Aire

412-03-21

412-03-21

Acondicionador de Aire (Continuación)

8.

Gire el mango de la herramienta en sentido horario para
expandir su punta en el interior del sello del eje.

9.

Hale el sello del compresor A/C.

Instalación

1.

PRECAUCIÓN: No permita que sucio u otros

materiales extraños penetren en el compresor A/C.

Limpie el área de la nariz del compresor.

2.

Coloque el sello del eje sobre su protector. Lubrique el
sello del eje y el protector con aceite para compresor PAG,
YN-12-C, F7AZ-19589-DA ó con un equivalente que
cumpla con la especificación Ford WSH-M1C231-B.

Acondicionador de Aire

412-03-22

412-03-22

Acondicionador de Aire (Continuación)

3.

Coloque el sello del eje con el Protector de Sello sobre el
eje del compresor A/C.

4.

Empuje el sello sobre el eje del compresor A/C con el
Cambiador de Sello de Eje hasta asentar completamente.

5.

Instale el anillo de retención del sello del eje.

6.

Lleve a cabo la prueba de fugas externas del compresor
A/C. Para información adicional, consulte la Sección
412-00.

Acondicionador de Aire

412-03-23

412-03-23

Acondicionador de Aire (Continuación)

7.

Instale el fieltro del sello del eje.

8.

Instale el embrague A/C. Para información adicional,
consulte a Embrague y Su Bobina de Campo, en esta
sección.

Núcleo Evaporador

Remoción

Nota: No se requiere instalar un nuevo acumulador / secador
por succión cuando se repara el sistema A/C, excepto cuando
hay evidencias físicas de contaminación en el sistema por un
compresor A/C que ha fallado ó por daños en el mismo
acumulador / secador.

Nota: Si se sospecha de una fuga por el evaporador A/C, dicho
componente debe ser probado antes de desmontarlo del
vehículo. Para información adicional, consulte la Sección 412-00.

1.

Desconecte el cable de tierra de la batería (14301). Para
información adicional, consulte la Sección 414-01.

2.

Recupere el refrigerante. Para información adicional,
consulte la Sección 412-00.

Acondicionador de Aire

412-03-24

412-03-24

Acondicionador de Aire (Continuación)

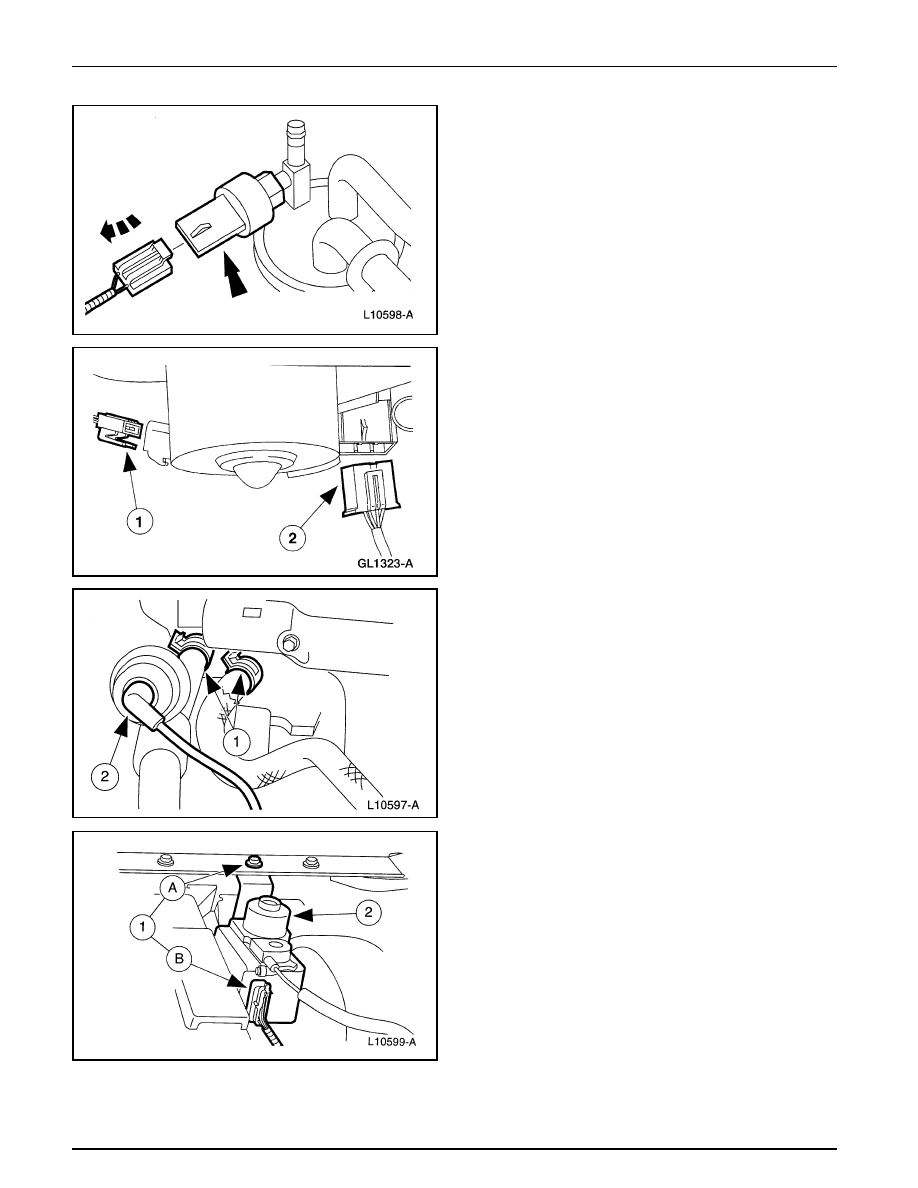

3.

Desconecte el interruptor del ciclo A/C (19E561).

4.

Desacople los conectores eléctricos.

1

Desacople el conector del motor soplador.

2

Desacople el conector de la resistencia del motor
soplador.

5.

Desconecte el núcleo calefactor (18476).

1

Desconecte las mangueras de agua del calefactor
(18472).

2

Desconecte la manguera de vacío de la válvula de
control de agua del calefactor.

6.

Coloque el servo (9C735) del control de velocidad a un
lado.

1

Remueva el tornillo (A) y desacople el conector
eléctrico (B) del servo.

2

Coloque el servo a un lado.
