Ford Explorer / Mercury Mountaineer. Manual - parte 718

Acondicionador de Aire

412-03-29

412-03-29

Acondicionador de Aire (Continuación)

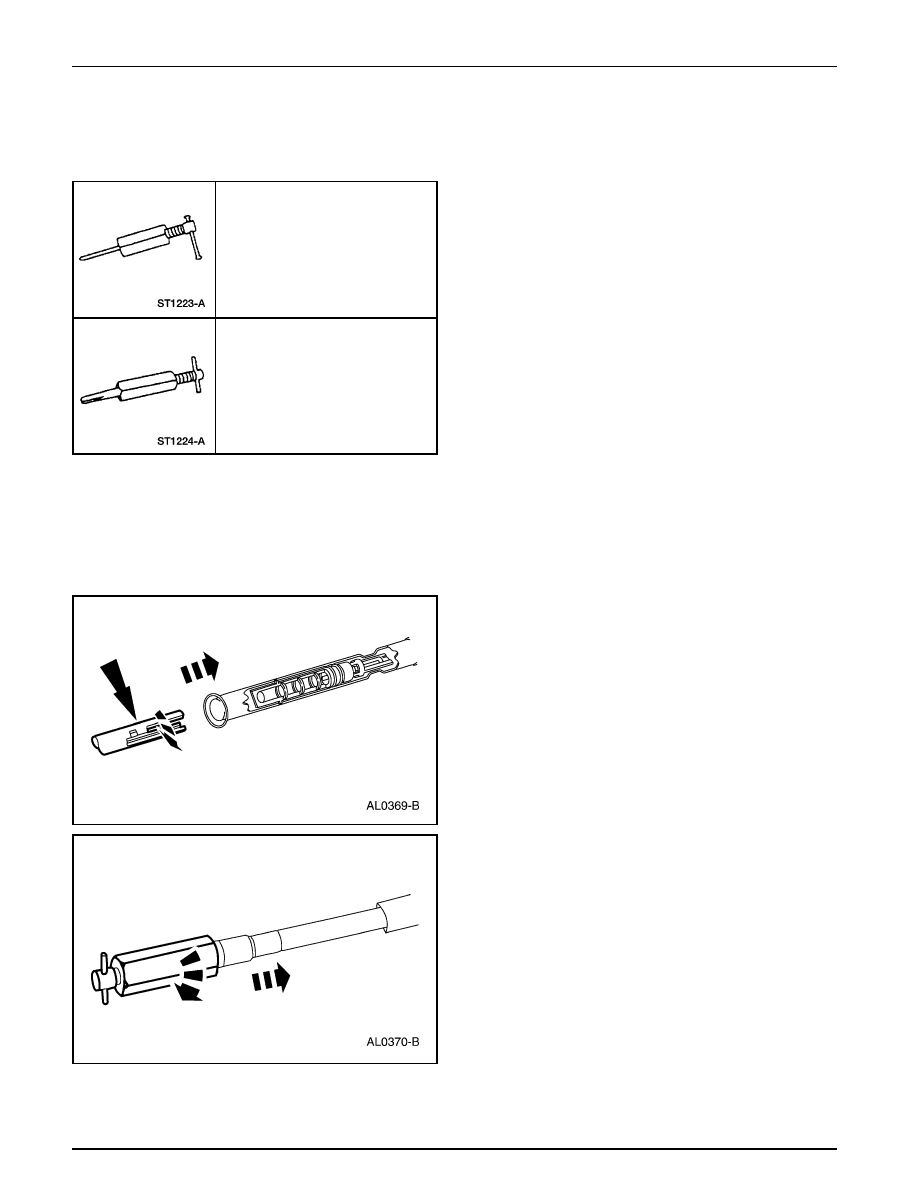

Orificio del Núcleo Evaporador

Herramienta(s) Especial(es)

Extractor del Orificio de Tubo Roto,
412-035 (T83L-19990-B)

Extractor / Cambiador de Orificio de
Tubo Fijo,
412-034 (T83L-19990-A)

Remoción

1.

Desmonte el tubo del condensador al evaporador (19835).
Para información adicional, consulte a Línea —
Condensador a Evaporador, en esta sección.

2.

Engrane el Extractor / Cambiador de Orificio de Tubo
Fijo en el orificio del núcleo evaporador (19D990).

3.

Sujete el mango en «T» de la herramienta y gire el cuerpo
para desmontar el orificio.

Acondicionador de Aire

412-03-30

412-03-30

Acondicionador de Aire (Continuación)

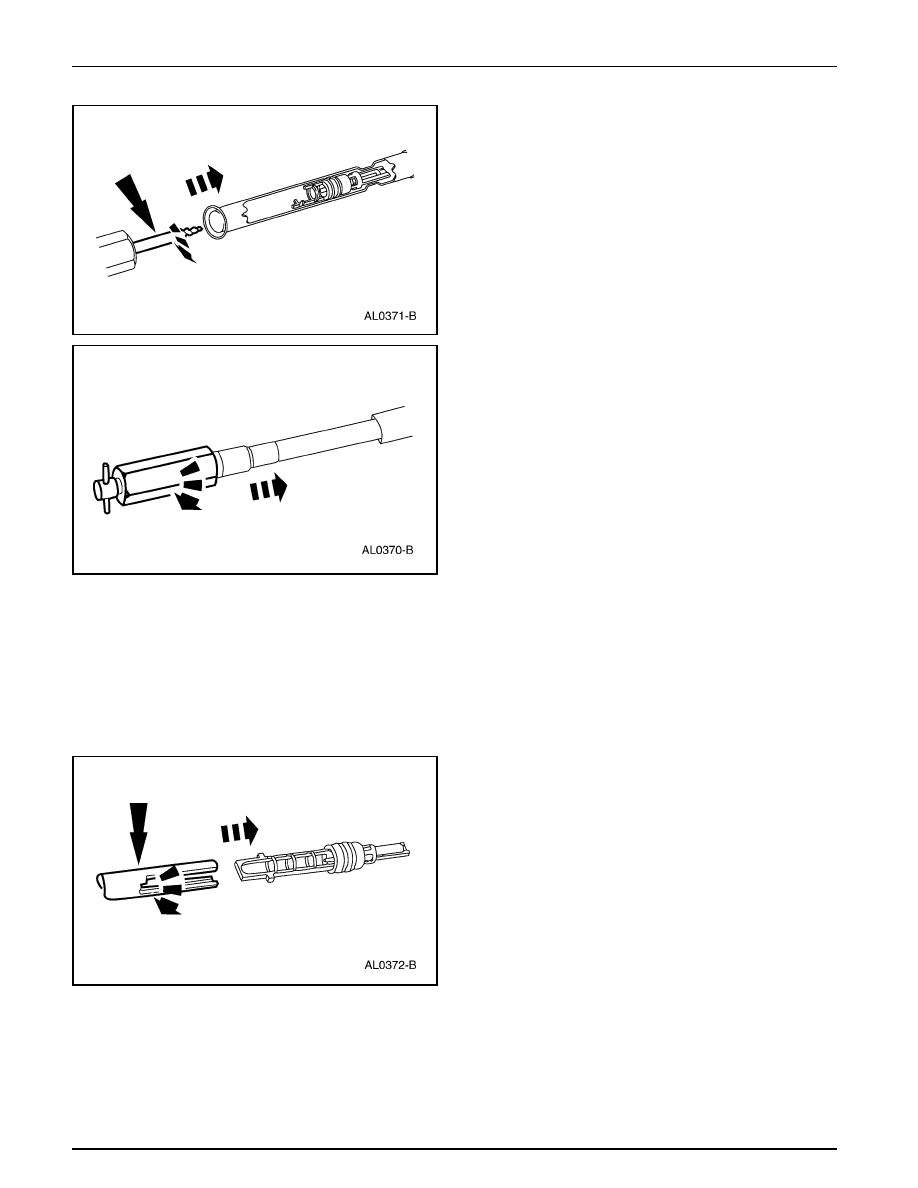

4.

Para desmontar un orificio de roto, enrosque el extremo
del Extractor de Orificio de Tubo Roto dentro del elemento
roto.

5.

Sujete el mango en «T» de la herramienta y gire el cuerpo
para desmontar el orificio roto.

Instalación

1.

Lubrique e instale los anillos de sello sobre el orificio del
núcleo evaporador A/C.

•

Utilice aceite para compresor PAG, YN-12-C,
F7AZ-19589-DA ó un equivalente que cumpla con
la especificación Ford WSH-M1C231-B.

2.

Coloque el orificio sobre el Extractor / Cambiador de
Orificio de Tubo Fijo.

Acondicionador de Aire

412-03-31

412-03-31

Acondicionador de Aire (Continuación)

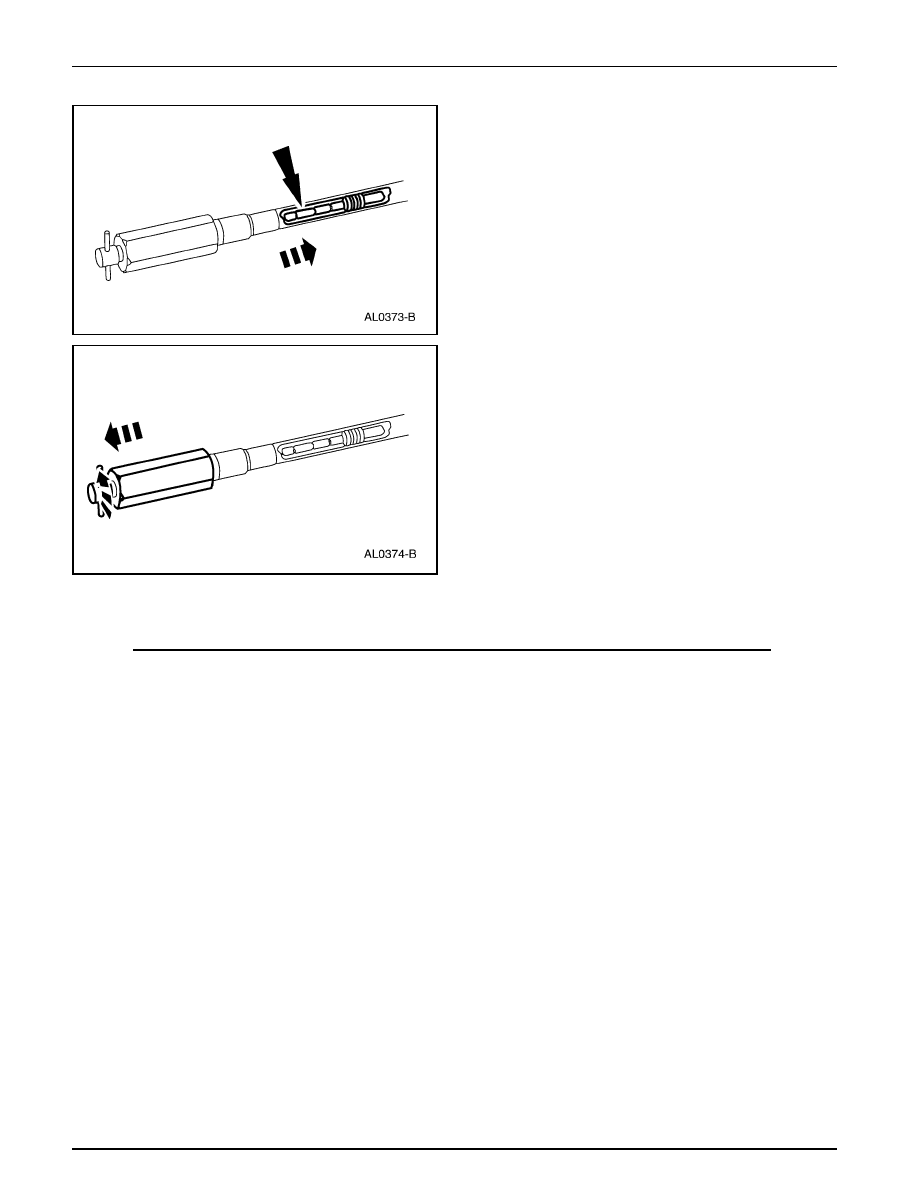

3.

Introduzca el orificio de núcleo evaporador A/C dentro
del tubo del condensador al evaporador hasta que asiente.

4.

Desmonte la herramienta especial.

5.

Instale el tubo del condensador al evaporador. Para
información adicional, consulte a Línea — Condensador
a Evaporador, en esta sección.

Acumulador por Succión

Remoción

1.

Desconecte el cable de tierra de la batería (14301). Para
información adicional, consulte la Sección     414-01.

2.

Recupere el refrigerante. Para información adicional,
consulte la Sección 412-00.

Acondicionador de Aire

412-03-32

412-03-32

Acondicionador de Aire (Continuación)

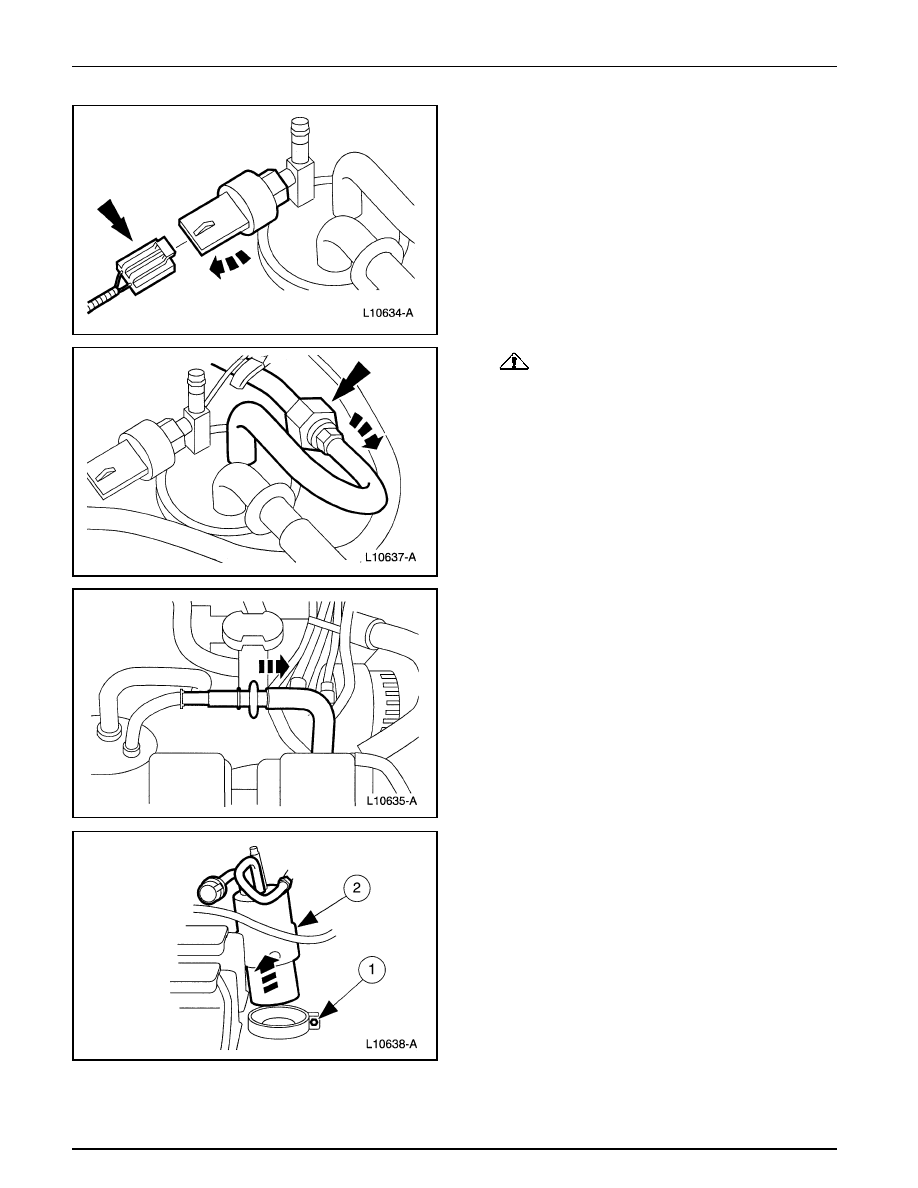

3.

Desacople el conector eléctrico del interruptor del ciclo
A/C.

4.

PRECAUCIÓN: Utilice una llave de respaldo

para prevenir daños a los tubos.

Desacople la conexión del acumulador / secador por
succión con el núcleo evaporador A/C.

5.

Desconecte el acople con cierre a resorte del acumulador
/ secador por succión (19C836). Para información
adicional, consulte la Sección 412-00.

6.

Desmonte el acumulador / secador por succión.

1

Remueva el tornillo del soporte de montaje.

2

Levante y saque el acumulador / secador.
