Sistema de Control Climático — Información General

412-00-167

412-00-167

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint Q: EL MOTOR SOPLADOR FUNCIONA CONTINUAMENTE A ALTA VELOCIDAD - EATC

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

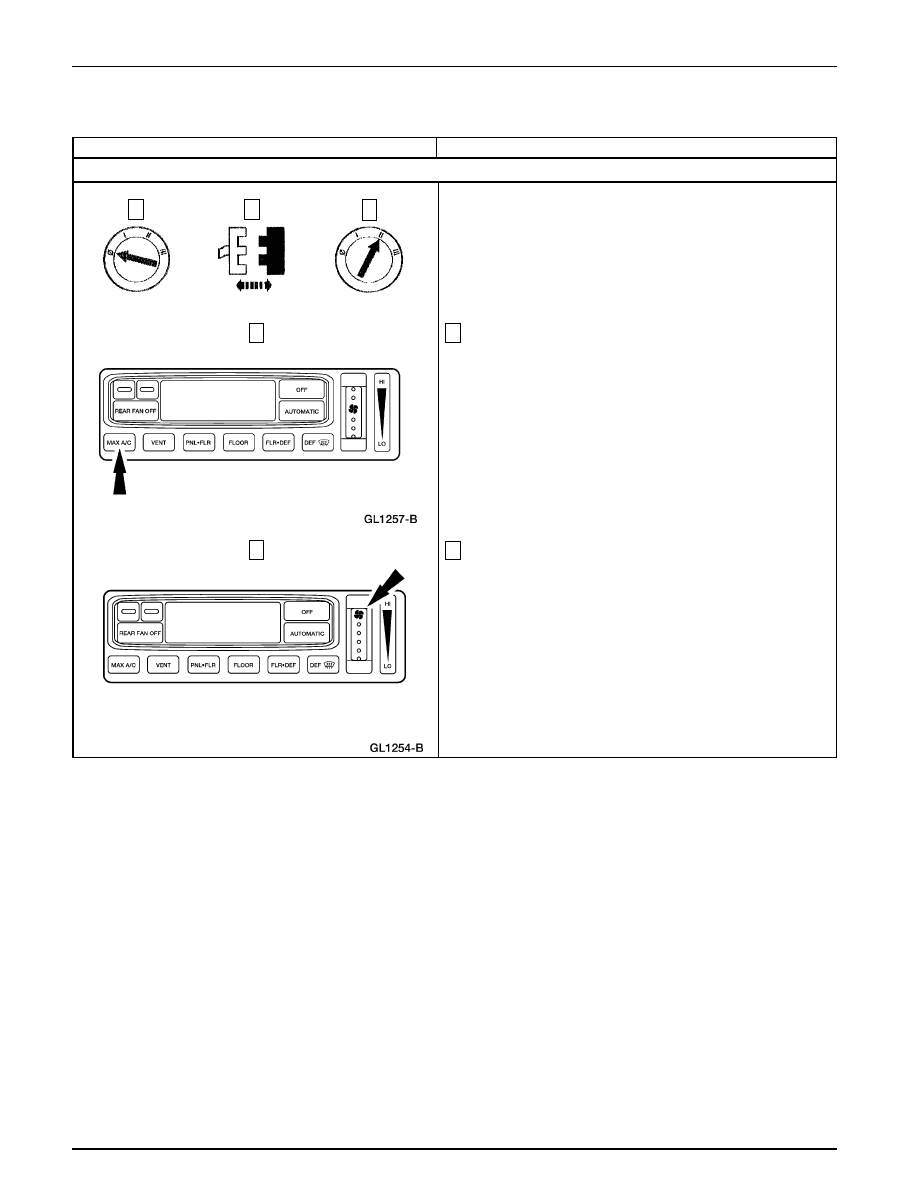

Q1

VERIFIQUE EL FUNCIONAMIENTO DEL MOTOR SOPLADOR

3

2

Pulse el botón MAX A/C del control electrónico automático
de temperatura (EATC).

3

Ajuste la perilla del motor soplador EATC a HI y luego a LO.

•

¿La velocidad del motor soplador aumenta y luego baja?

→

→

→

→

→

Si
El sistema está funcionando normalmente.

→

→

→

→

→

No
Vaya a Q2.

2

1

Sistema de Control Climático — Información General

412-00-168

412-00-168

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint Q: EL MOTOR SOPLADOR FUNCIONA CONTINUAMENTE A ALTA VELOCIDAD - EATC (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

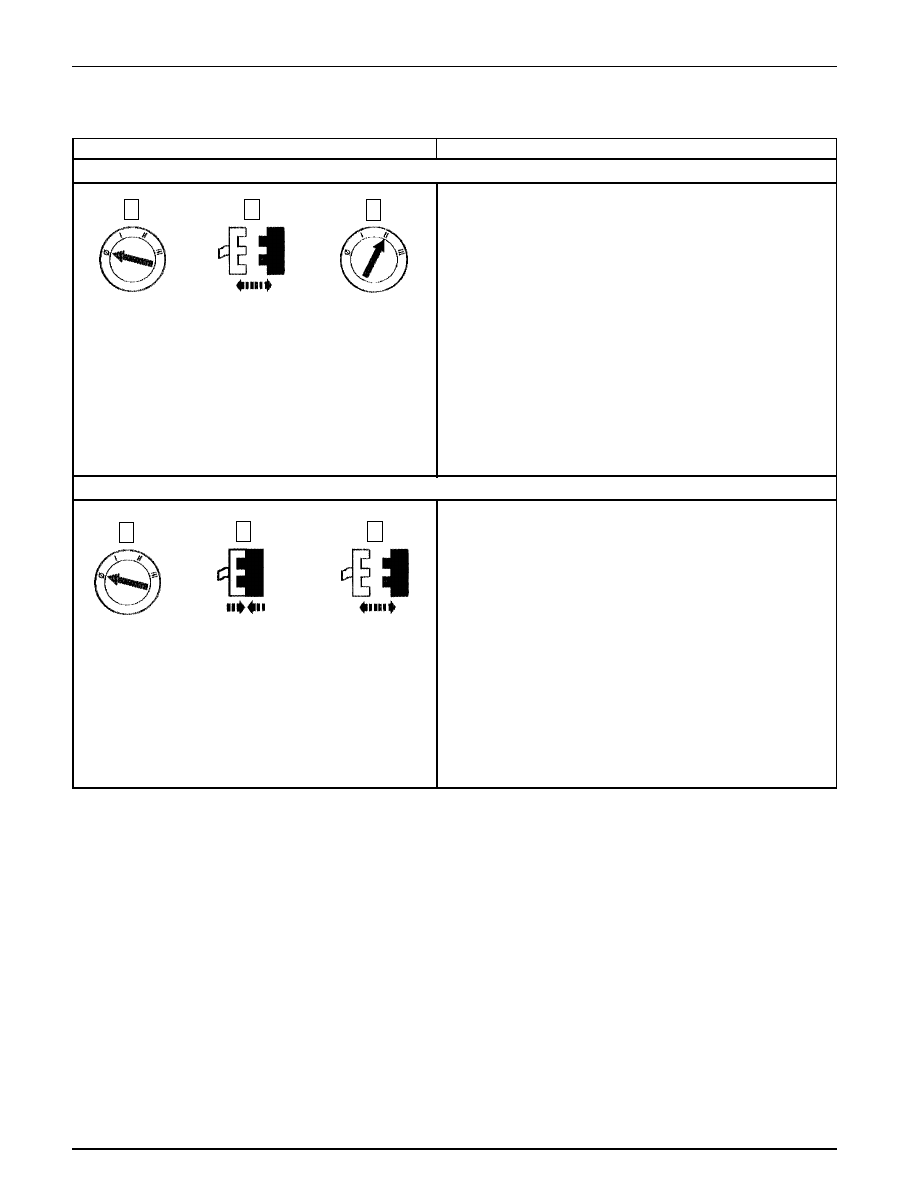

Q2

VERIFIQUE LOS CONTROLES REMOTOS

5

4

Pulse el botón MAX A/C del control electrónico automático
de temperatura (EATC).

5

Ajuste la perilla del motor soplador EATC a HI y luego a LO.

•

¿La velocidad del motor soplador aumenta y luego baja?

→

→

→

→

→

Si
VAYA a Prueba Pinpoint T.

→

→

→

→

→

No
Vaya a Q3.

3

1

2

C220 del Resorte del Reloj

4

Sistema de Control Climático — Información General

412-00-169

412-00-169

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint Q: EL MOTOR SOPLADOR FUNCIONA CONTINUAMENTE A ALTA VELOCIDAD - EATC (Continuación)

3

1

2

1

3

2

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

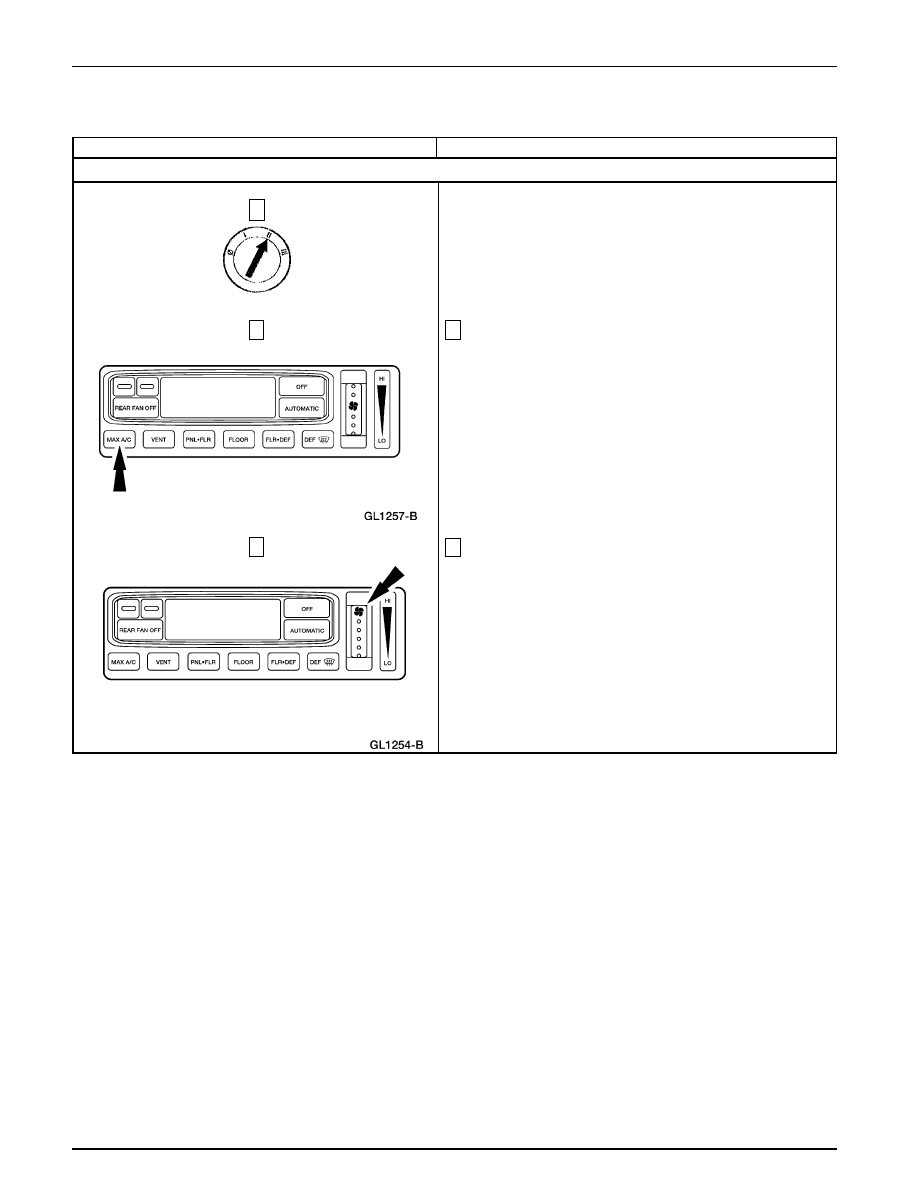

Q3

VERIFIQUE EL CIRCUITO 261 (O/BK)

Q4

VERIFIQUE EL CONTROL DE VELOCIDAD DEL MOTOR SOPLADOR DEL A/C

•

¿Está funcionando el motor soplador?

→

→

→

→

→

Si
INSTALE un control nuevo de velocidad del motor
soplador. PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

No
Vaya a Q5.

•

¿Está funcionando el motor soplador?

→

→

→

→

→

Si
REPARE el Circuito 261 (O/BK), está en corto a tierra.
PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

No
Vaya a Q4.

C179 del Control de Velocidad

del motor Soplador del A/C

C179 del Control de Velocidad

del Motor Soplador del A/C

C297 del EATC

Sistema de Control Climático — Información General

412-00-170

412-00-170

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint Q: EL MOTOR SOPLADOR FUNCIONA CONTINUAMENTE A ALTA VELOCIDAD - EATC (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

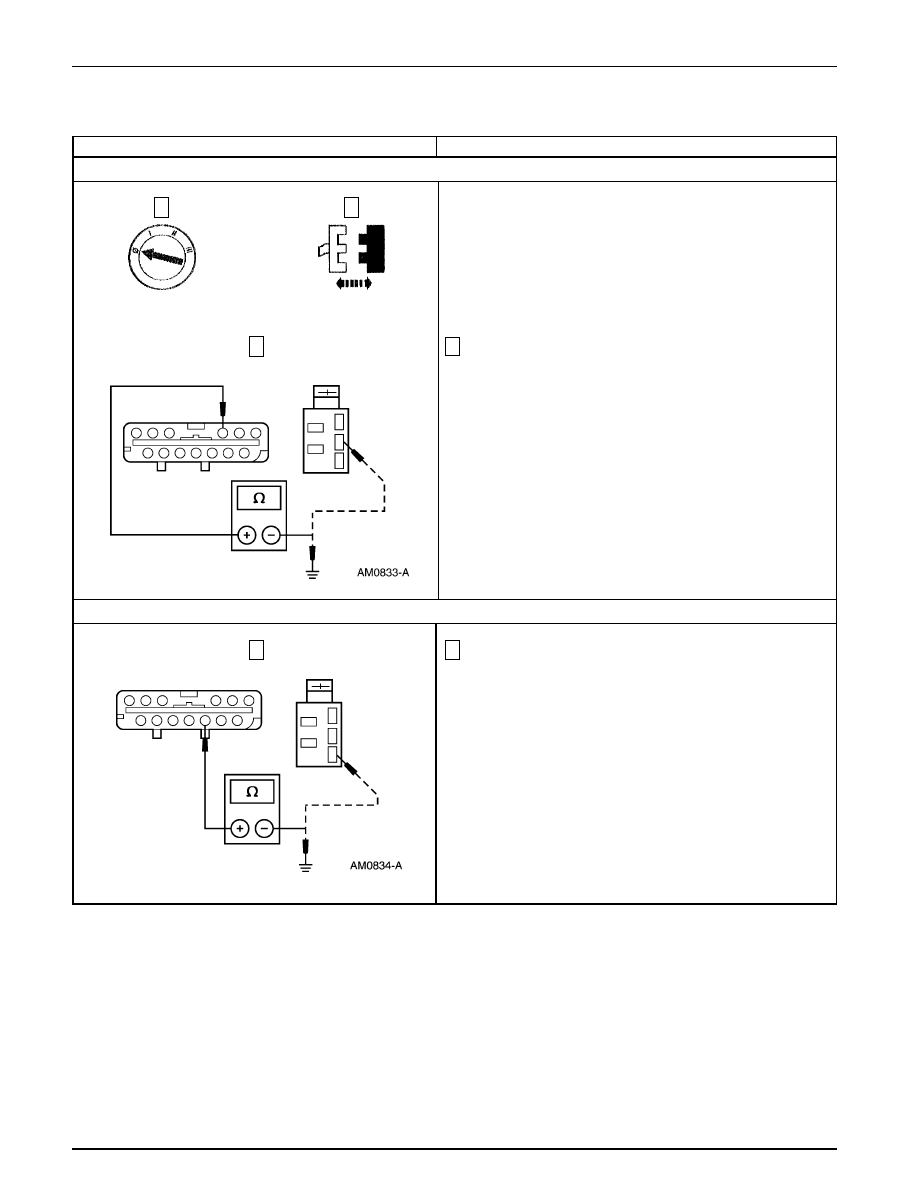

Q5

VERIFIQUE EL CIRCUITO 181 (BR/O)

3

Q6

VERIFIQUE EL CIRCUITO 184 (T/O)

1

Mida la resistencia entre el C297-10, circuito 184 (T/O) del
control electrónico automático de temperatura (EATC) y el
C179-1, circuito 184 (T/O) del control de velocidad del motor
soplador del A/C. Mida la resistencia a tierra del C297-10,
circuito 184 (T/O) del EATC.

•

¿Es inferior a 5 Ohmios entre el EATC y el control de
velocidad del motor soplador y mayor a 10.000 Ohmios
entre el EATC y tierra?

→

→

→

→

→

Si
Vaya a Q7.

→

→

→

→

→

No
REPARE el Circuito 184 (T/O). PRUEBE si el sistema
funciona normalmente.

3

Mida la resistencia entre el C297-23, circuito 181 (BR/O) del
control electrónico automático de temperatura (EATC) y el
C179-2, circuito 181 (BR/O) del control de velocidad del
motor soplador del A/C. Mida la resistencia a tierra del C297-
23, circuito 181 (BR/O) del EATC.

•

¿Es inferior a 5 Ohmios entre el EATC y el control de
velocidad del motor soplador y mayor a 10.000 Ohmios
entre el EATC y tierra?

→

→

→

→

→

Si
Vaya a Q6.

→

→

→

→

→

No
REPARE el Circuito 181 (BR/O). PRUEBE si el sistema
funciona normalmente.

1

1

2

C179 del Control de Velocidad

del motor Soplador del A/C
