Ford Explorer / Mercury Mountaineer. Manual - parte 690

Sistema de Control Climático — Información General

412-00-171

412-00-171

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint Q: EL MOTOR SOPLADOR FUNCIONA CONTINUAMENTE A ALTA VELOCIDAD - EATC (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

Q7

VERIFIQUE SI EL CIRCUITO 775 (W/PK) ESTÁ EN CORTO A TIERRA

1

Q8

VERIFIQUE SI EL CIRCUITO 775 (W/PK) ESTÁ ABIERTO

1

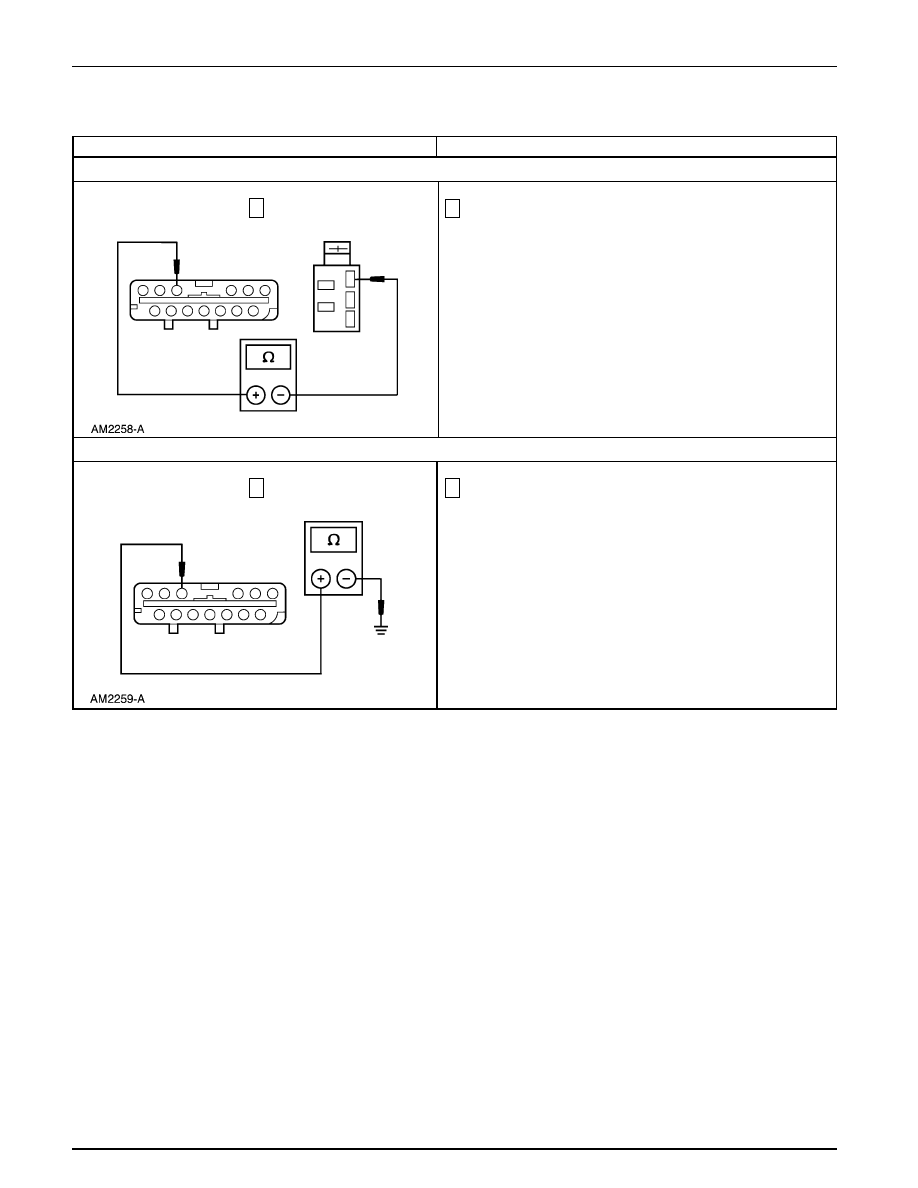

Mida la resistencia del circuito 775 (W/PK) entre el C228-24
del conector del EATC y el C179-3 del conector del control
de velocidad del motor soplador del A/C.

•

¿Es inferior a 5 Ohmios?

→

→

→

→

→

Si
INSTALE un nuevo módulo EATC. PRUEBE si el
sistema funciona normalmente.

→

→

→

→

→

No
REPARE el Circuito 775 (W/PK), está abierto. PRUEBE
si el sistema funciona normalmente.

1

Mida la resistencia a tierra del C298-24, circuito 775 (W/PK)
del conector del EATC.

•

¿Es mayor a 10.000 Ohmios?

→

→

→

→

→

Si
Vaya a Q8.

→

→

→

→

→

No
REPARE el Circuito 775 (W/PK), está en corto a tierra.
PRUEBE si el sistema funciona normalmente.

1

Sistema de Control Climático — Información General

412-00-172

412-00-172

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

R1

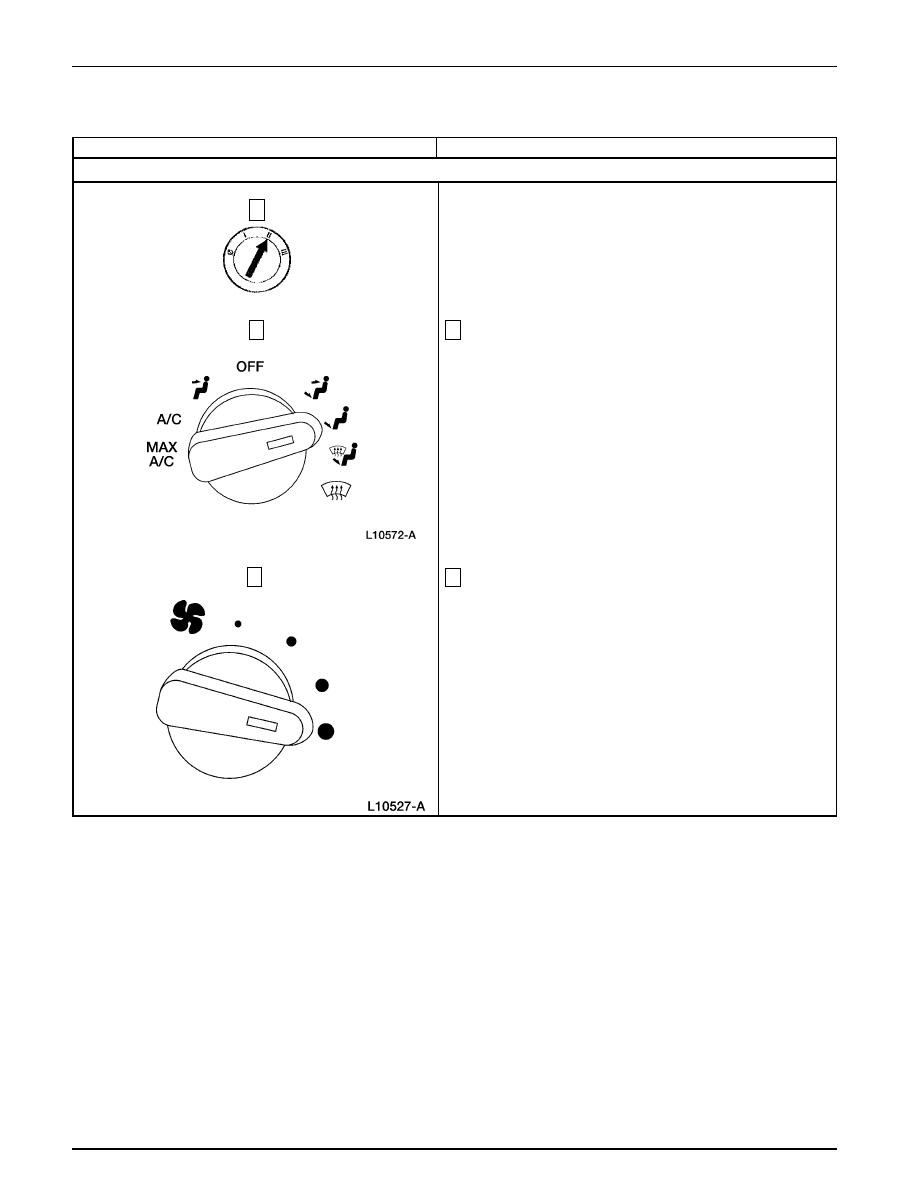

VERIFIQUE LA VELOCIDAD DEL MOTOR SOPLADOR

3

2

Gire el interruptor de funciones del A/C a la posición FLOOR.

3

Gire el interruptor del motor soplador a alta.

•

¿Funciona en alta velocidad el motor soplador?

→

→

→

→

→

Si
GIRE varias veces el interruptor del motor soplador
de high a low varias veces. Si el soplador funciona,
aconséjele al propietario como funciona el sistema. Si
el soplador no funciona en alta cada vez. INSTALE
un nuevo interruptor del motor soplador.

→

→

→

→

→

No
Vaya a R2.

2

1

Prueba Pinpoint R: NO HAY OPERACIÓN EN POSICIÓN HIGH DEL SOPLADOR - A/C MANUAL

Sistema de Control Climático — Información General

412-00-173

412-00-173

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint R: NO HAY OPERACIÓN EN POSICIÓN HIGH DEL SOPLADOR - A/C MANUAL (Continuación)

1

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

R2

REVISE EL INTERRUPTOR DEL MOTOR SOPLADOR

3

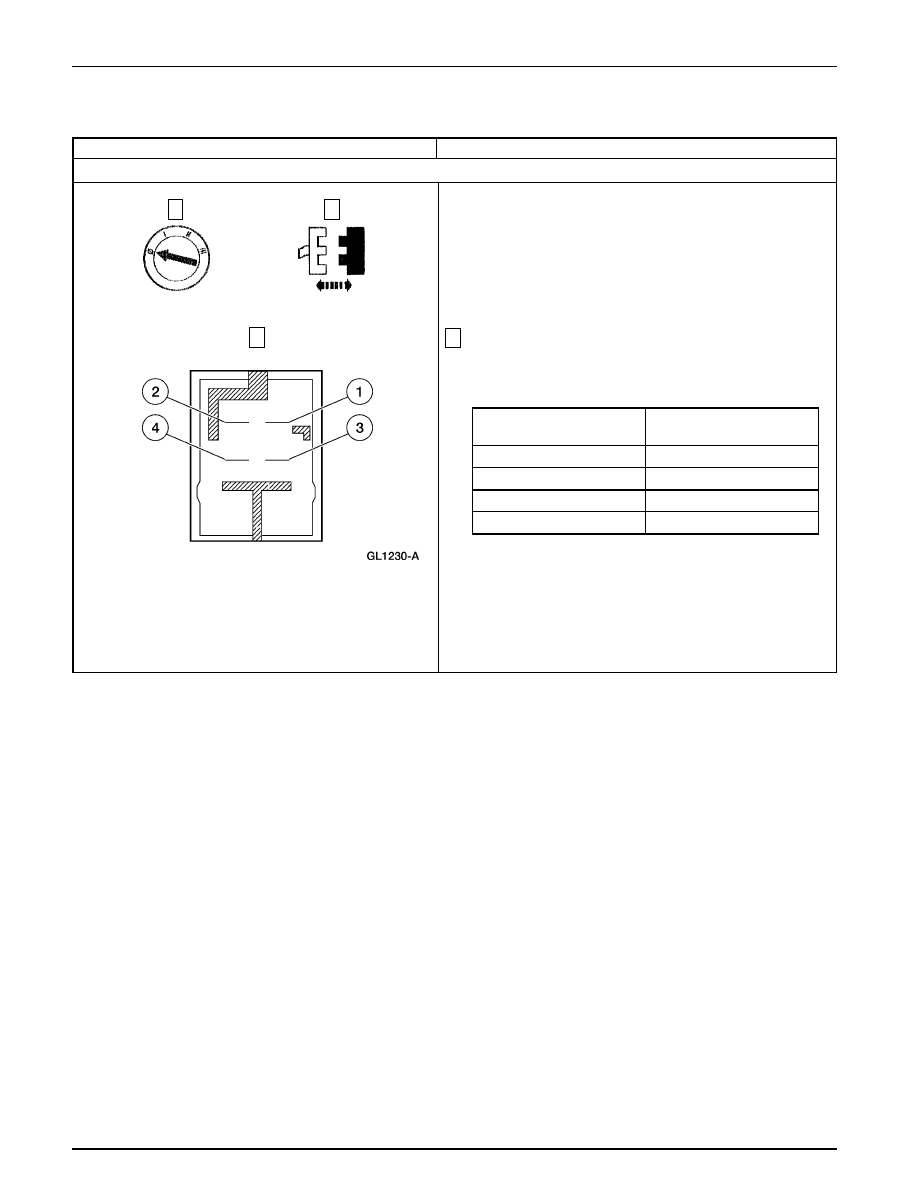

Mida la resistencia del interruptor del motor soplador.
Refiérase a la tabla mostrada.

•

¿Es inferior a 5 Ohmios?

→

→

→

→

→

Si
Vaya a R3.

→

→

→

→

→

No
INSTALE un nuevo interruptor del motor soplador.
PRUEBE si el sistema funciona normalmente.

2

C230 del Interruptor del

Motor Soplador

3

Prueba de Resistencia del Interruptor del Soplador

Posición

Resistencia

del Interruptor

 entre los Terminales

Low

Ninguna

Medium/Low

2 y 3 solamente

Medium/High

2, 3 y 4 solamente

High

1, 2, y 4 solamente

Sistema de Control Climático — Información General

412-00-174

412-00-174

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint R: NO HAY OPERACIÓN EN POSICIÓN HIGH DEL SOPLADOR - A/C MANUAL (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

R3

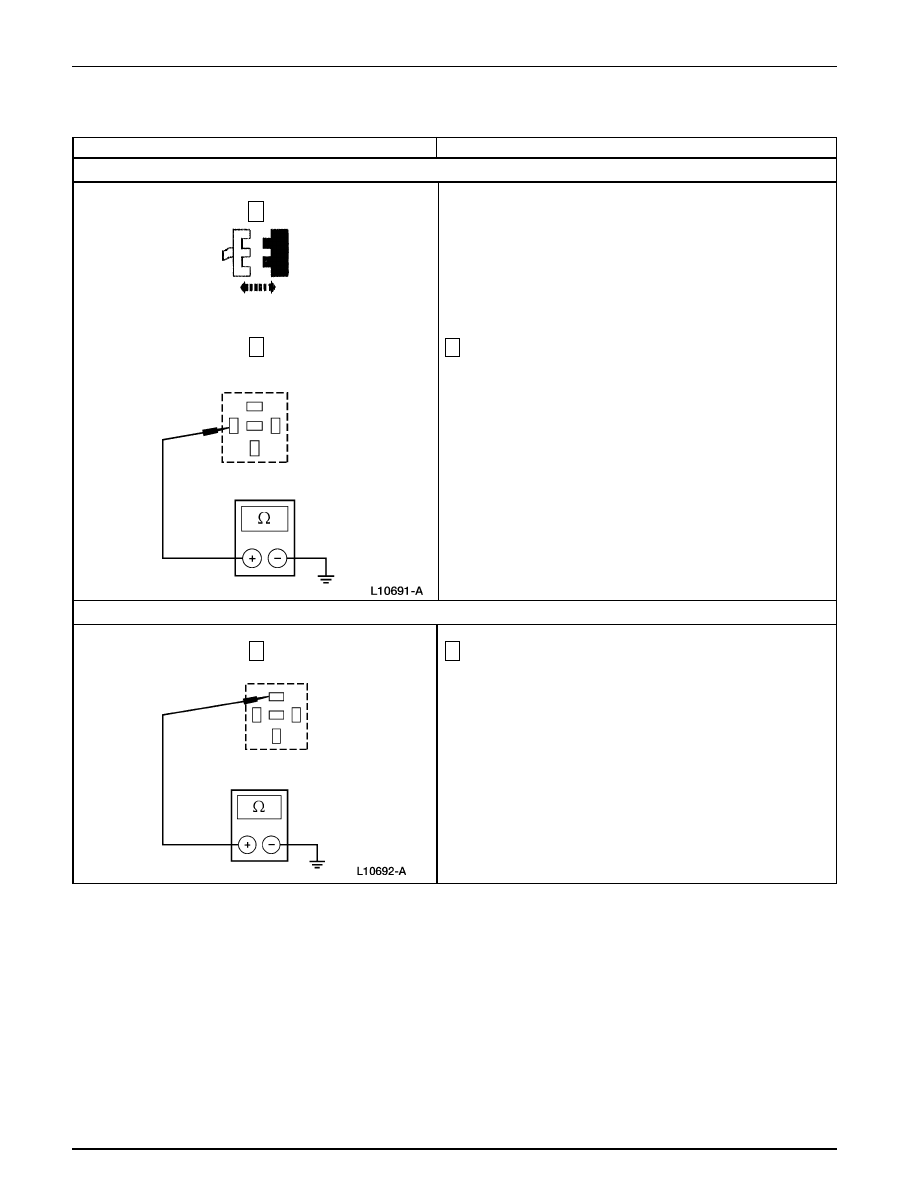

VERIFIQUE SI EL CIRCUITO 261 (O/BK) ESTÁ ABIERTO

2

R4

VERIFIQUE SI EL CIRCUITO 57 (BK) ESTÁ ABIERTO

1

Mida la resistencia a tierra del pin 87, circuito 57 (BK) del
conector del relé de alta velocidad del motor soplador.

•

¿Es igual o menor a 5 Ohmios?

→

→

→

→

→

Si
Vaya a R4.

→

→

→

→

→

No
REPARE el Circuito 261. PRUEBE si el sistema
funciona normalmente.

2

Mida la resistencia a tierra del pin 85, circuito 261 (O/BK) del
conector del relé de alta velocidad del motor soplador.

•

¿Es igual o menor a 5 Ohmios?

→

→

→

→

→

Si
Vaya a R4.

→

→

→

→

→

No
REPARE el Circuito 261 (O/BK). PRUEBE si el sistema
funciona normalmente.

1

1

Relé de Alta Velocidad del Motor Soplador
