Ford Explorer / Mercury Mountaineer. Manual - parte 688

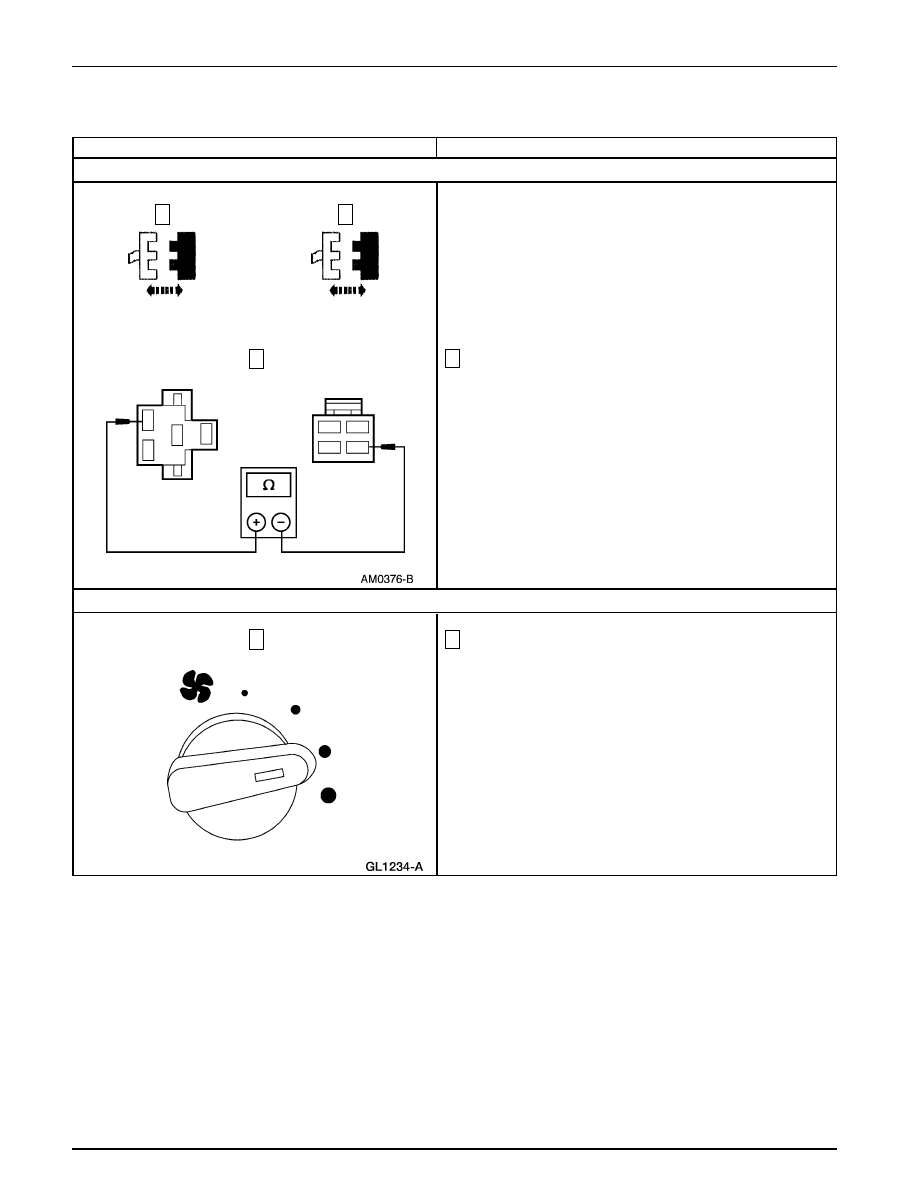

Sistema de Control Climático — Información General

412-00-163

412-00-163

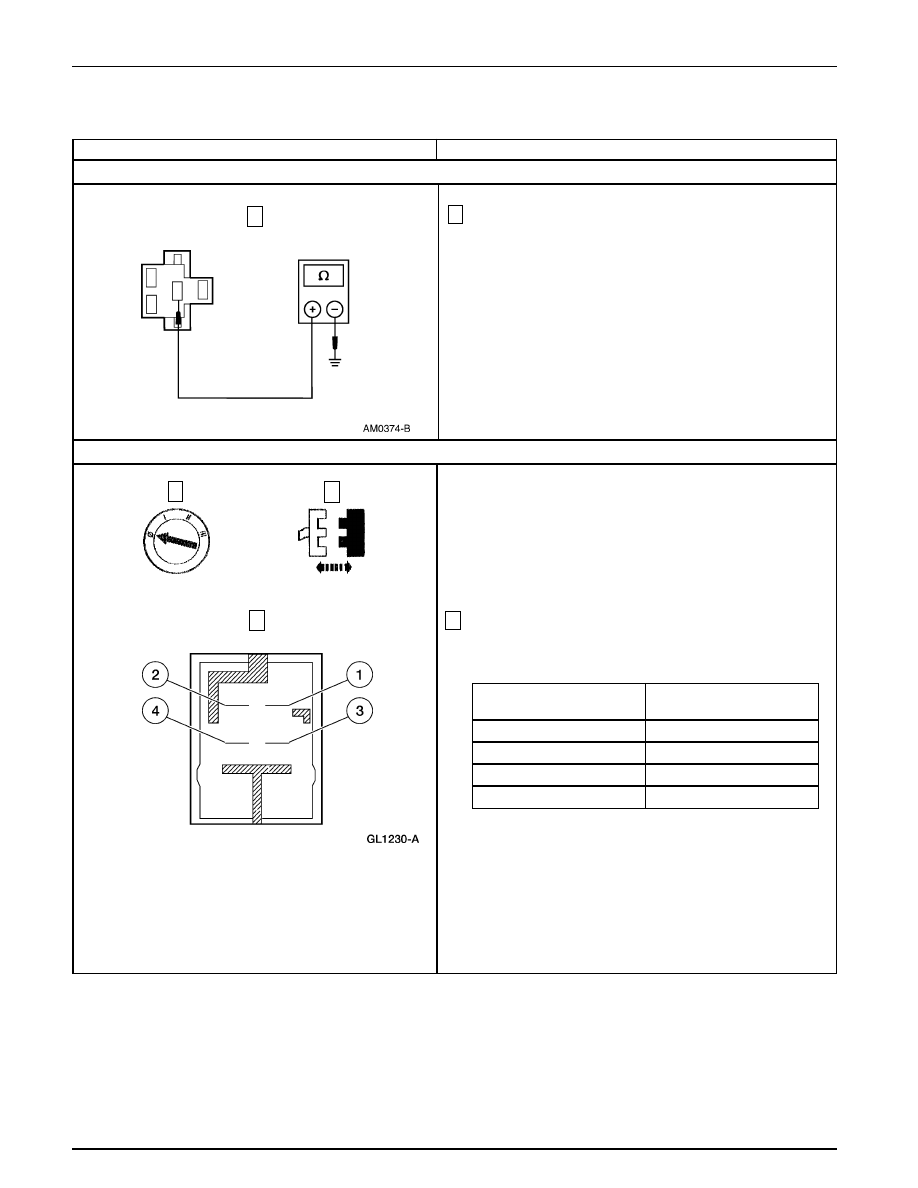

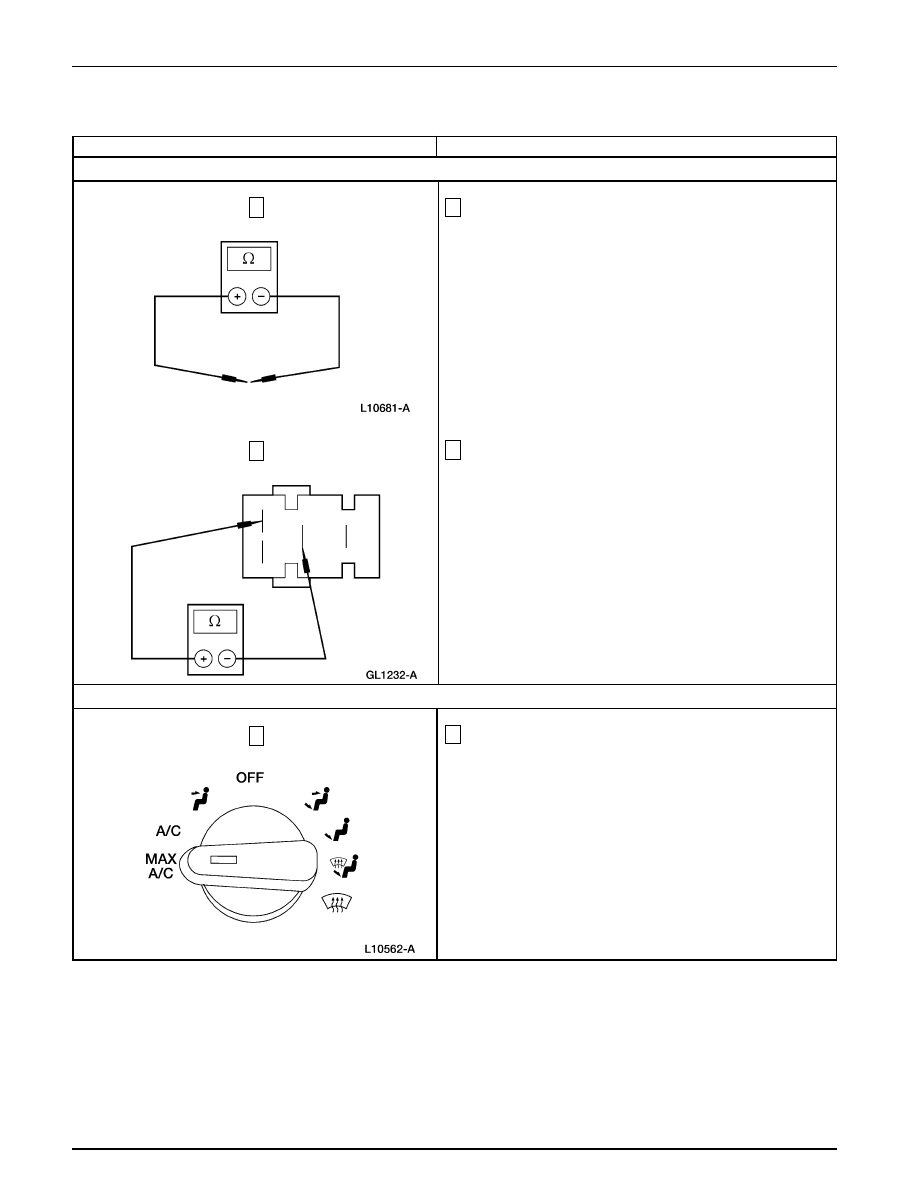

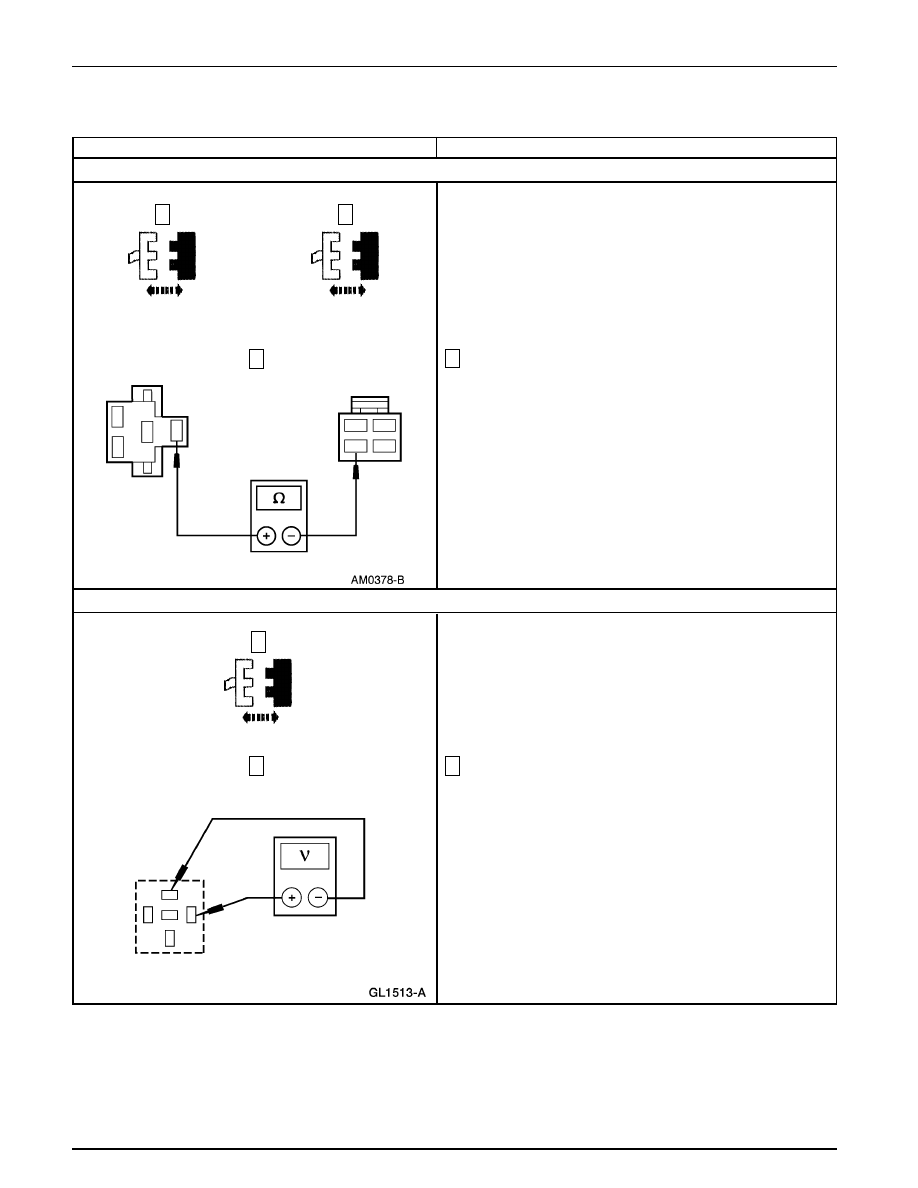

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint P: EL MOTOR SOPLADOR NO FUNCIONA CORRECTAMENTE - A/C MANUAL (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

P3

VERIFIQUE SI EL CIRCUITO 752 (Y/R) ESTÁ ABIERTO

3

P4

VERIFIQUE EL FUNCIONAMIENTO MEDIO/ALTO DEL SOPLADOR

1

Gire el interruptor del motor soplador a medium/high.

•

¿Funciona el motor soplador?

→

→

→

→

→

Si
Vaya a P6.

→

→

→

→

→

No
Vaya a P5.

3

Mida la resistencia entre el C230-4, circuito 752 (Y/R) del
interruptor del motor soplador y el C153-3, circuito 752
(Y/R) de la resistencia del motor soplador.

•

¿Es inferior a 5 Ohmios?

→

→

→

→

→

Si
Vaya a P4.

→

→

→

→

→

No
REPARE el Circuito 752 (Y/R). PRUEBE si el sistema
funciona normalmente.

2

1

C230 del Interruptor del

Motor Soplador

C153 de la Resistencia del

Motor Soplador

1

Sistema de Control Climático — Información General

412-00-164

412-00-164

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint P: EL MOTOR SOPLADOR NO FUNCIONA CORRECTAMENTE - A/C MANUAL (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

P5

VERIFIQUE SI EL CIRCUITO 754 (LG/W) ESTÁ ABIERTO

3

P6

VERIFIQUE EL VOLTAJE DEL RELÉ DE ALTA VELOCIDAD DEL MOTOR SOPLADOR

2

Mida el voltaje entre el pin 87, circuito 261 (O/BK) del
conector del relé del motor soplador y el pin 86, circuito 371
(PK/W) del conector del relé del motor soplador.

•

¿El voltaje es superior a 10 voltios?

→

→

→

→

→

Si
INSTALE un nuevo relé de alta velocidad del motor
soplador. PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

No
Vaya a P7.

3

Mida la resistencia del C230-3, circuito 754 (LG/W) del
interruptor del motor soplador y el C153-1, circuito 754 (LG/
W) de la resistencia del motor soplador.

•

¿Es inferior a 5 Ohmios?

→

→

→

→

→

Si
Vaya a P6.

→

→

→

→

→

No
REPARE el Circuito 754 (LG/W). PRUEBE si el sistema
funciona normalmente.

2

2

1

C230 del Interruptor del

Motor Soplador

C153 de la Resistencia del

Motor Soplador

1

Relé de Alta Velocidad del Motor Soplador

Sistema de Control Climático — Información General

412-00-165

412-00-165

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint P: EL MOTOR SOPLADOR NO FUNCIONA CORRECTAMENTE - A/C MANUAL (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

P7

VERIFIQUE LA RESISTENCIA DEL MOTOR SOPLADOR DEL A/C

2

P8

VERIFIQUE SI EL CIRCUITO 260 (R/O) ESTÁ ABIERTO

1

Gire el interruptor de funciones a MAX A/C.

1

Calibre el multímetro juntando los terminales y registre el
valor de la resistencia.

2

Mida la resistencia entre el terminal 2 y de la resistencia del
motor soplador y el terminal 4 del motor soplador. Reste el
valor de resistencia encontrado cuando calibró a cero el
multímetro.

•

¿Se encuentra la resistencia entre 3.375 y 4.125 Ohmios?

→

→

→

→

→

Si
Vaya a P8.

→

→

→

→

→

No
INSTALE una resistencia nueva del motor soplador.
PRUEBE si el sistema funciona normalmente.

1

1

Sistema de Control Climático — Información General

412-00-166

412-00-166

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint P: EL MOTOR SOPLADOR NO FUNCIONA CORRECTAMENTE - A/C MANUAL (Continuación)

1

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

P8

VERIFIQUE SI EL CIRCUITO 260 (R/O) ESTÁ ABIERTO (Continuación)

P9

VERIFIQUE EL INTERRUPTOR DEL MOTOR SOPLADOR

2

Mida la resistencia a tierra del C153-2, circuito 260 (R/O) de
la resistencia del motor soplador.

•

¿Es inferior a 5 Ohmios?

→

→

→

→

→

Si
Vaya a P9.

→

→

→

→

→

No
REPARE el Circuito 260 (R/O). PRUEBE si el sistema
funciona normalmente.

3

Mida la resistencia del interruptor del motor soplador.
Refiérase a la tabla mostrada.

•

¿Es inferior a 5 Ohmios?

→

→

→

→

→

Si
REPARE el Circuito 261 (O/BK). PRUEBE si el sistema
funciona normalmente.

→

→

→

→

→

No
INSTALE un nuevo interruptor del motor soplador.
PRUEBE si el sistema funciona normalmente.

2

2

Interruptor del Motor

Soplador

3

Prueba de Resistencia del Interruptor del Soplador

Posición

Resistencia

del Interruptor

 entre los Terminales

Low

Ninguna

Medium/Low

2 y 3 solamente

Medium/High

2, 3 y 4 solamente

High

1, 2, y 4 solamente
