Sistema de Control Climático — Información General

412-00-159

412-00-159

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint N: EL MOTOR SOPLADOR NO FUNCIONA - EATC (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

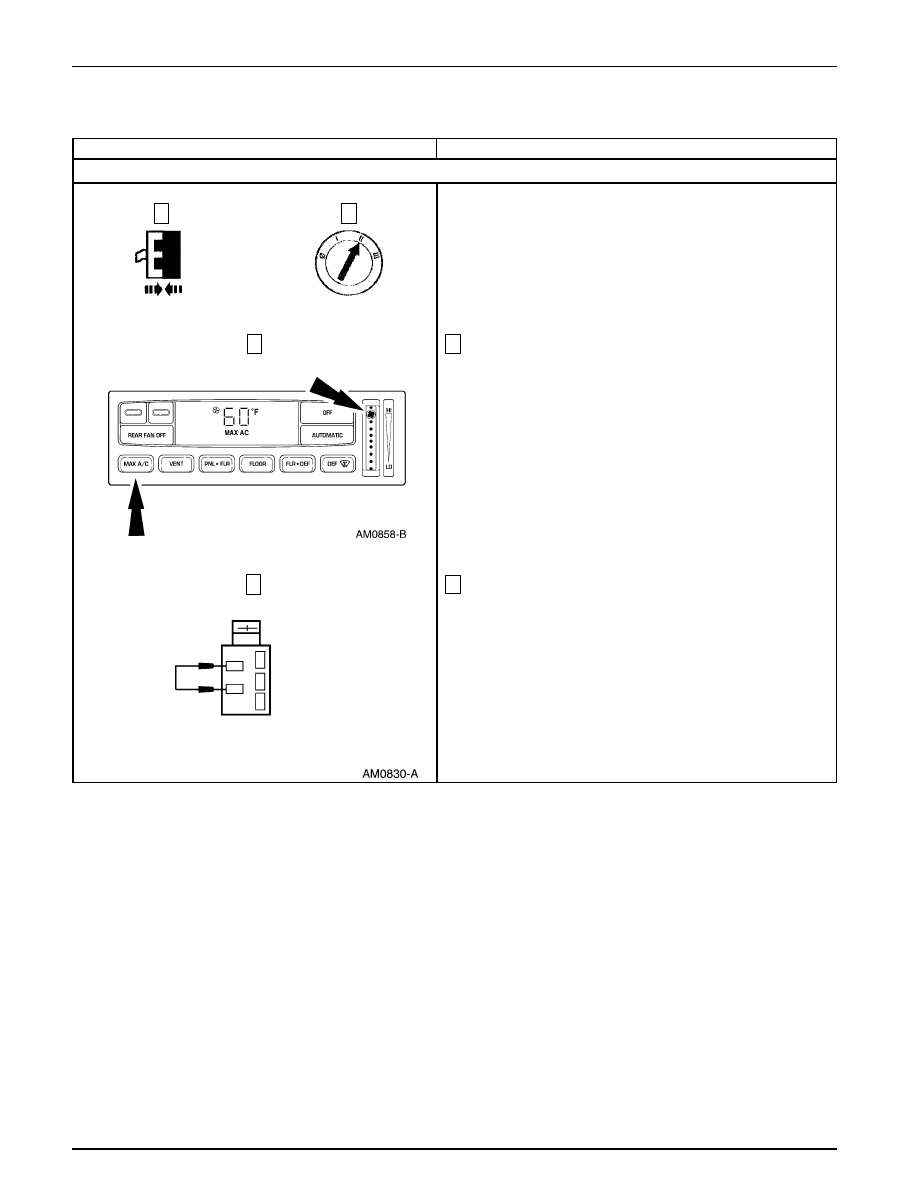

N12 REVISE EL MOTOR SOPLADOR

3

4

3

Pulse el botón MAX A/C y ajuste la velocidad hasta el
máximo.

4

Conecte un cable puente calibre 12 entre los Pines C179-4,
circuito 261 (O/BK) y C179-5, circuito 57 (BK) del conector
del control de velocidad del motor soplador del A/C.

•

¿Funciona el motor soplador?

→

→

→

→

→

Si
Vaya a N13.

→

→

→

→

→

No
INSTALE un nuevo motor soplador del A/C. PRUEBE
si el sistema funciona normalmente.

1

2

C154 del Motor Soplador

Sistema de Control Climático — Información General

412-00-160

412-00-160

1

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint N: EL MOTOR SOPLADOR NO FUNCIONA - EATC (Continuación)

1

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

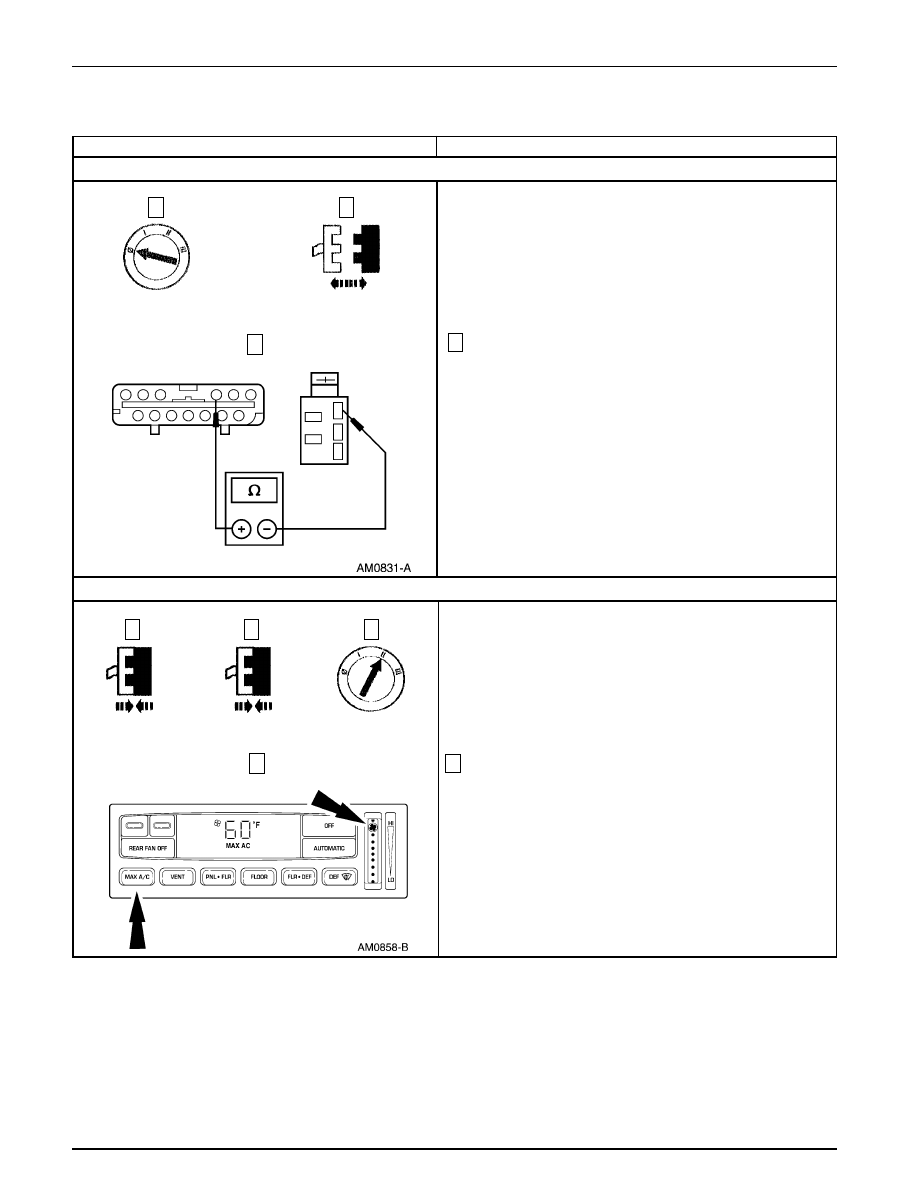

N13 VERIFIQUE SI EL CIRCUITO 181 (BR/O) ESTÁ ABIERTO

N14 VERIFIQUE EL MÓDULO EATC

3

Mida la resistencia entre el C179-2, circuito 181 (BR/O) del
conector del control de velocidad del motor soplador del A/
C y el C297-23 del módulo EATC.

•

¿Es inferior a 5 Ohmios?

→

→

→

→

→

Si
Vaya a N14.

→

→

→

→

→

No
REPARE el Circuito 181 (BR/O), está abierto. PRUEBE
si el sistema funciona normalmente.

4

Pulse el botón MAX A/C y ajuste la velocidad del motor
soplador al máximo.

3

2

4

2

3

C297 del módulo EATC

C297 del Módulo EATC

C179 del Controlador del

Motor Soplador del A/C

Sistema de Control Climático — Información General

412-00-161

412-00-161

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint N: EL MOTOR SOPLADOR NO FUNCIONA - EATC (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

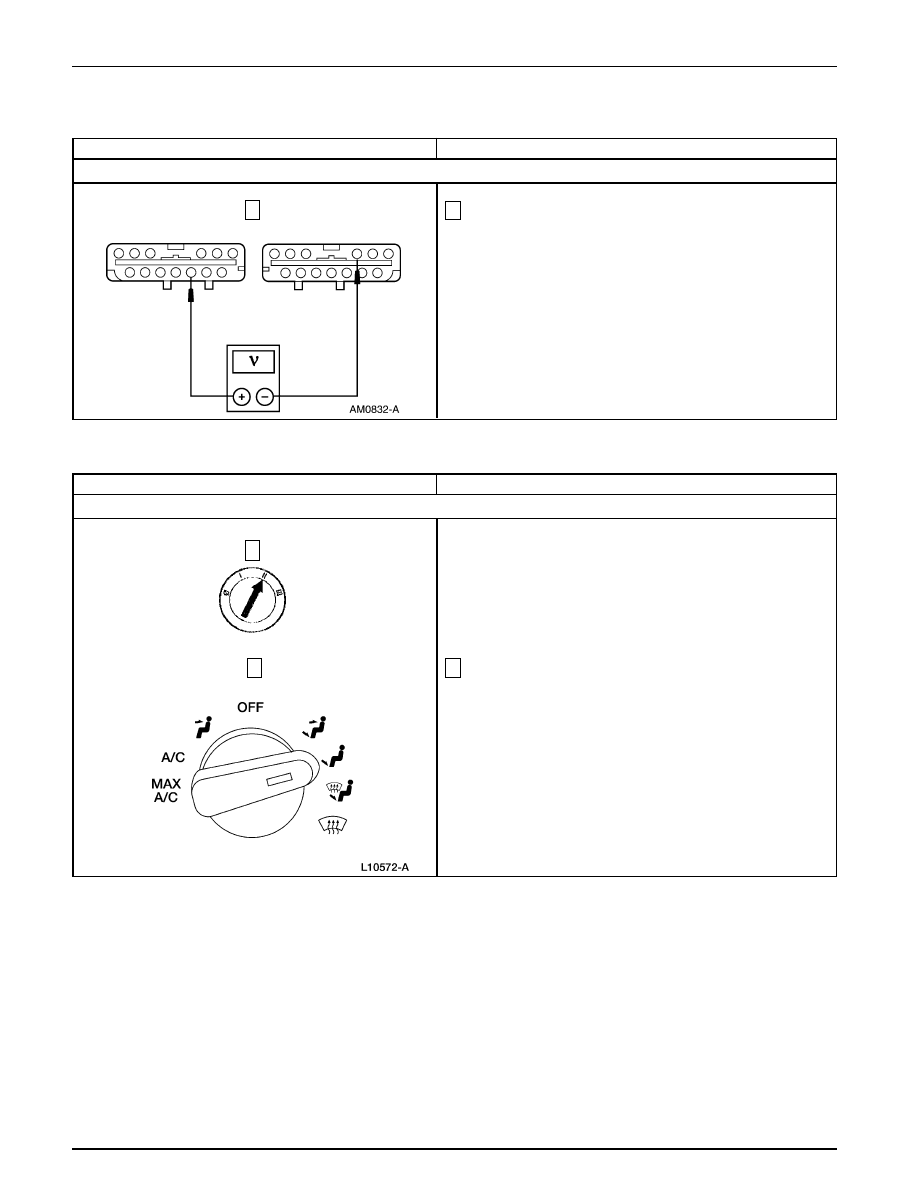

N14 VERIFIQUE EL MÓDULO EATC (Continuación)

5

Tantee el módulo EATC por la parte trasera para medir el
voltaje entre el pin C297-23, circuito 181 (BR/O) y el C298-3,
circuito 57 (BK).

•

¿Está el voltaje entre 1-3 voltios?

→

→

→

→

→

Si
INSTALE un controlador nuevo del motor soplador.
PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

No
INSTALE un módulo nuevo EATC. PRUEBE si el
sistema funciona normalmente.

5

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

P1

VERIFIQUE EL FUNCIONAMIENTO A BAJA VELOCIDAD DEL SOPLADOR

2

Gire el interruptor de funciones a la posición FLOOR.

2

Prueba Pinpoint P: EL MOTOR SOPLADOR NO FUNCIONA CORRECTAMENTE - A/C MANUAL

1

Sistema de Control Climático — Información General

412-00-162

412-00-162

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint P: EL MOTOR SOPLADOR NO FUNCIONA CORRECTAMENTE - A/C MANUAL (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

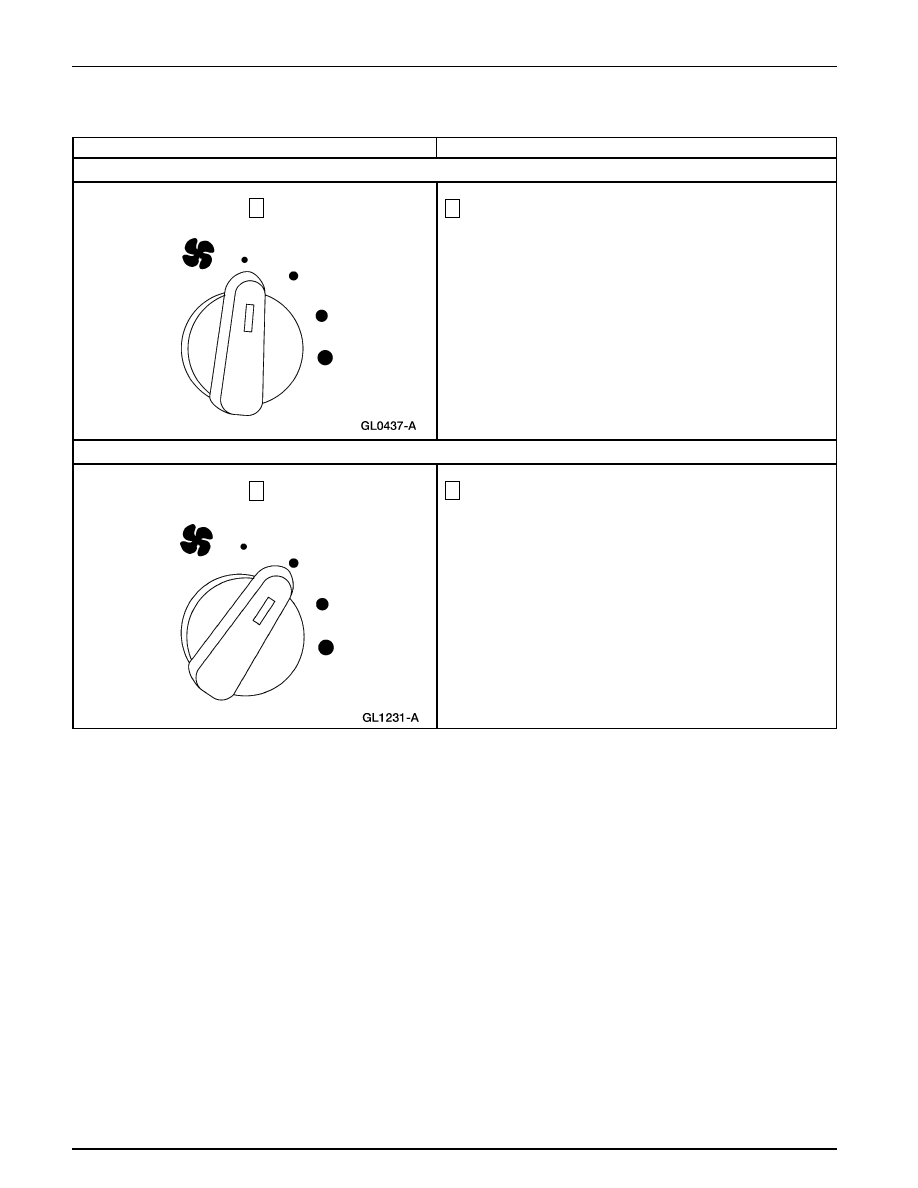

P1

VERIFIQUE EL FUNCIONAMIENTO A BAJA VELOCIDAD DEL SOPLADOR (Continuación)

3

P2

VERIFIQUE EL FUNCIONAMIENTO A MEDIA/BAJA VELOCIDAD DEL SOPLADOR

1

Gire el interruptor del motor soplador a medium/low.

•

¿Funciona el motor soplador?

→

→

→

→

→

Si
Vaya a P4.

→

→

→

→

→

No
Vaya a P3.

3

Gire el interruptor del motor soplador a low.

•

¿Funciona el motor soplador?

→

→

→

→

→

Si
Vaya a P5.

→

→

→

→

→

No
Vaya a P2.
