Ford Explorer / Mercury Mountaineer. Manual - parte 685

Sistema de Control Climático — Información General

412-00-151

412-00-151

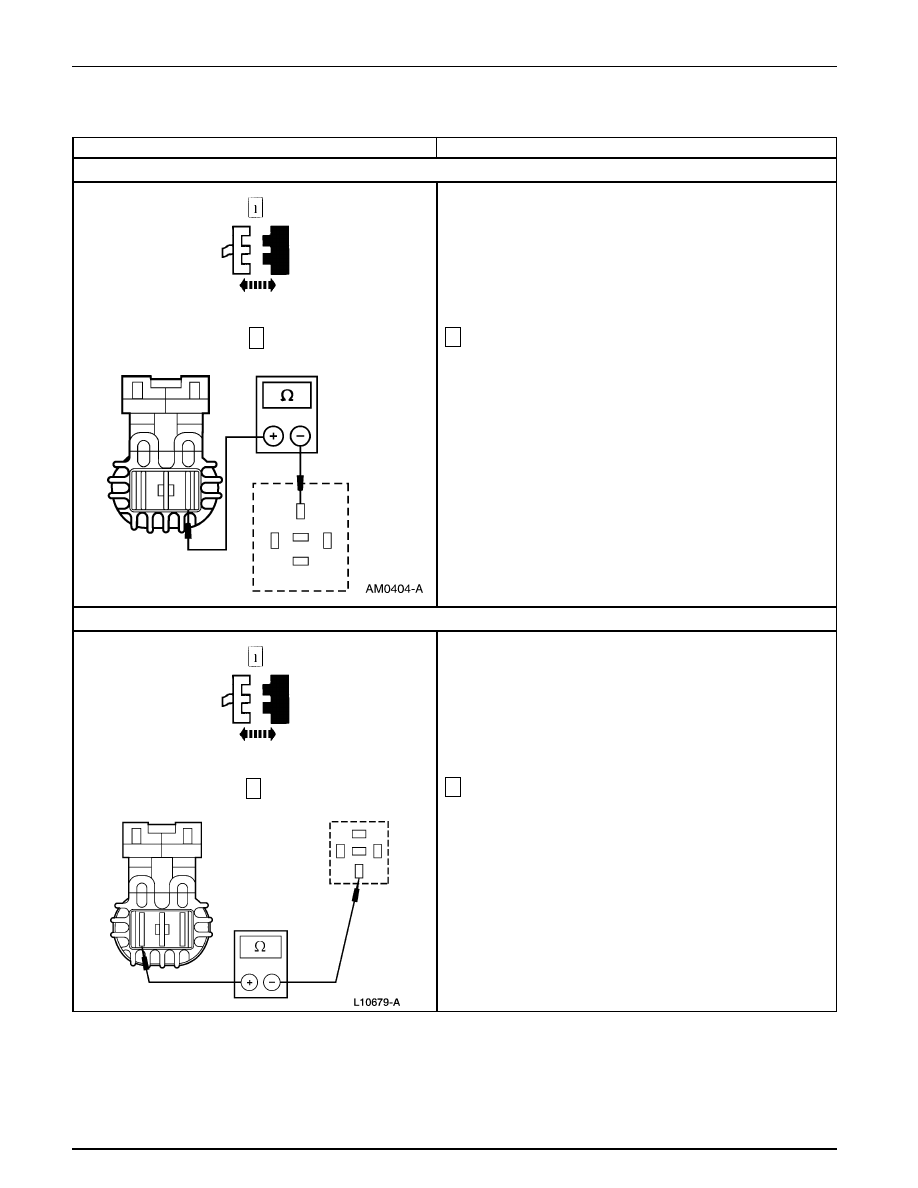

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint M: EL MOTOR SOPLADOR NO FUNCIONA - A/C MANUAL (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

M14 VERIFIQUE SI EL CIRCUITO 371 (PK/W) ESTÁ ABIERTO

2

Mida la resistencia entre el pin 30, circuito 371 (PK/W) del
conector del relé del motor soplador y el C154, circuito 371
(PK/W) del motor soplador.

•

¿Es inferior a 5 Ohmios?

→

→

→

→

→

Si
INSTALE un nuevo relé del motor soplador. PRUEBE
si el sistema funciona normalmente.

→

→

→

→

→

No
REPARE el Circuito 371 (PK/W). PRUEBE si el sistema
funciona normalmente.

M15 VERIFIQUE SI EL CIRCUITO 181 (BR/O) ESTÁ ABIERTO

2

2

Mida la resistencia entre el C154, circuito 181 (BR/O) del
motor soplador y el pin 30, circuito 181 (BR/O) del conector
del relé del motor soplador.

•

¿Es inferior a 5 Ohmios?

→

→

→

→

→

Si
INSTALE un nuevo relé de alta velocidad del motor
soplador. PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

No
REPARE el Circuito 181 (BR/O), está abierto. PRUEBE
si el sistema funciona normalmente.

2

C154 del Motor Soplador

Relé de Alta Velocidad del Motor Soplador

Sistema de Control Climático — Información General

412-00-152

412-00-152

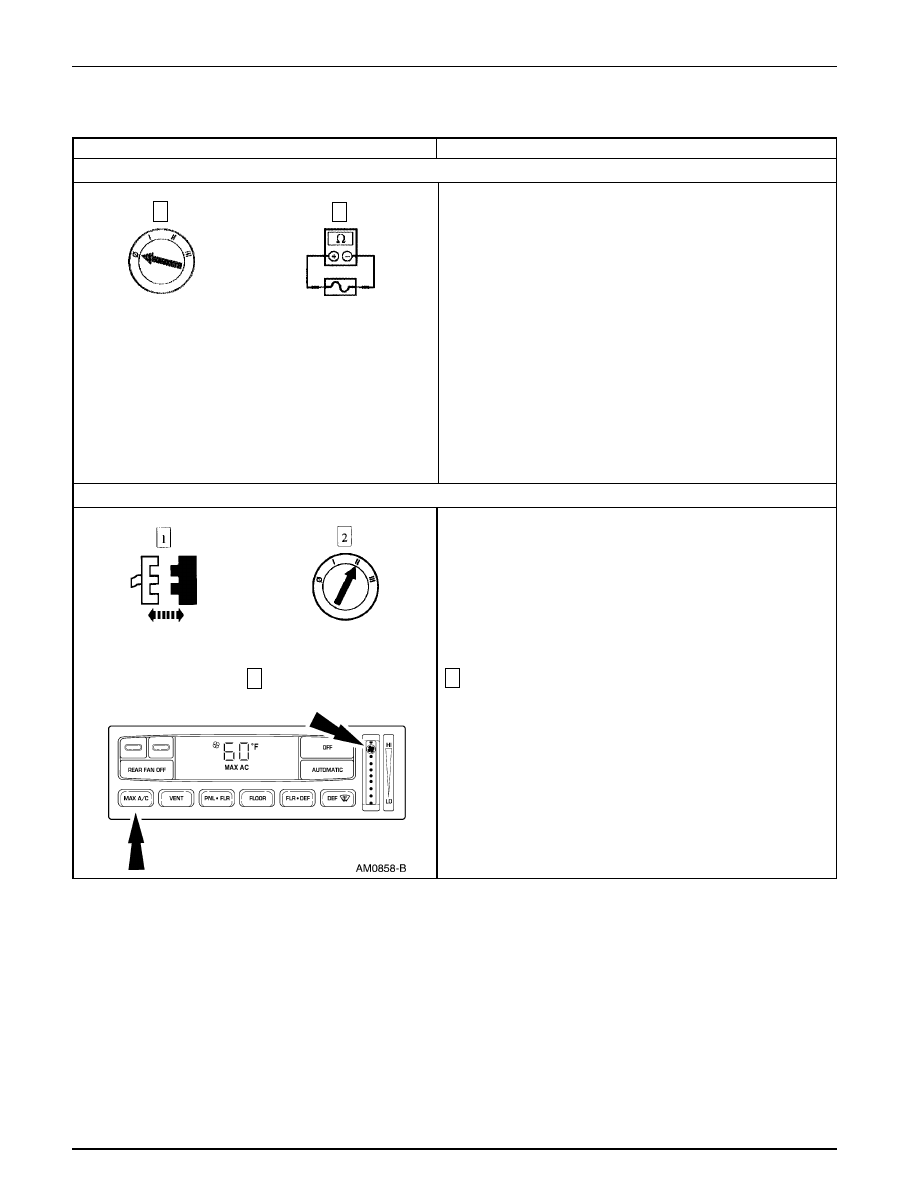

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint N: EL MOTOR SOPLADOR NO FUNCIONA - EATC

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

N1

REVISE EL FUSIBLE 6 (50A)

•

¿Está OK el fusible 6 (50A)?

→

→

→

→

→

Si
Vaya a N4.

→

→

→

→

→

No
INSTALE un fusible nuevo 6 (50A). PRUEBE si el
sistema funciona normalmente. Si el fusible falla de
nuevo, Vaya a N2.

N2

VERIFIQUE SI HAY CORTO A TIERRA EN LA ALIMENTACIÓN DEL SOPLADOR

3

Pulse el botón a MAX A/C y ajuste la velocidad del motor
soplador al máximo.

3

1

2

C154 del Motor Soplador del A/C

Fusible 6 (50A)

Sistema de Control Climático — Información General

412-00-153

412-00-153

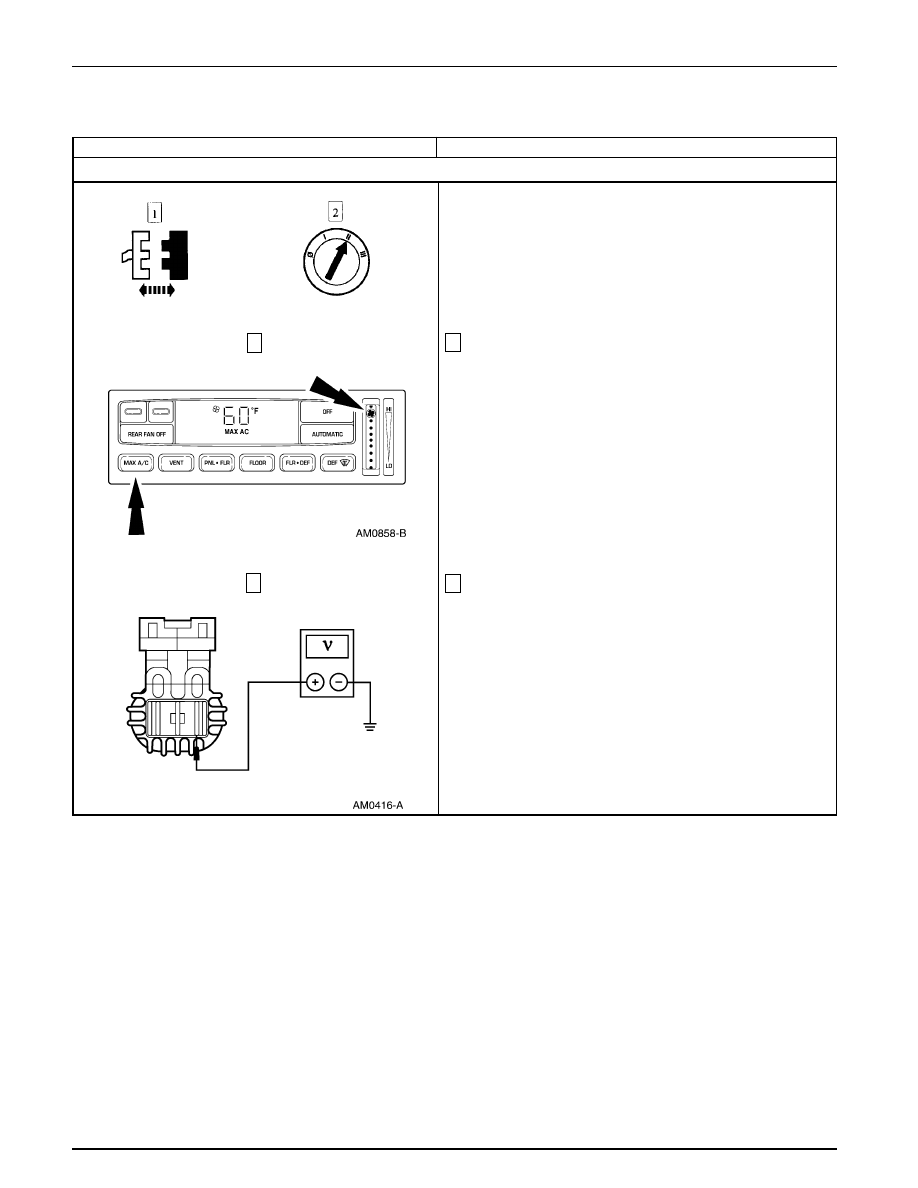

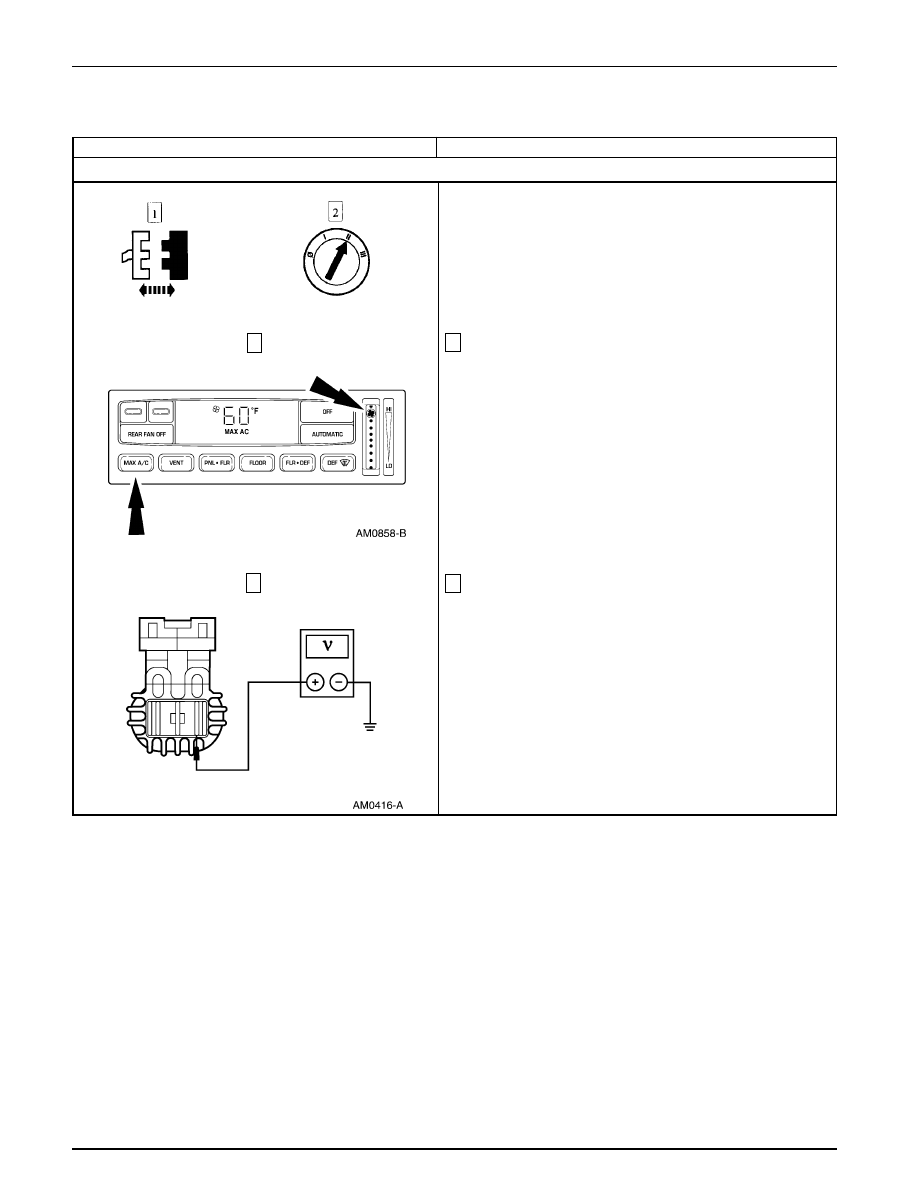

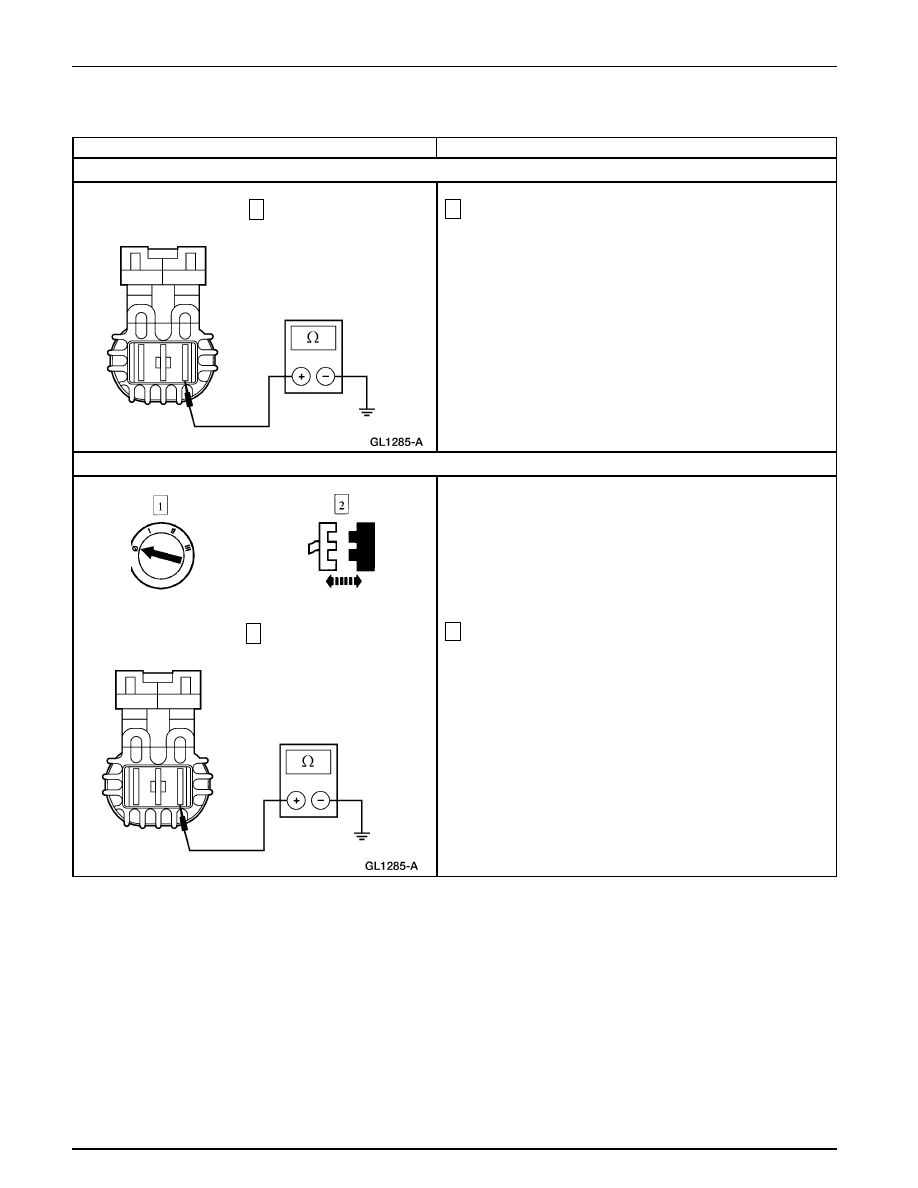

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint N: EL MOTOR SOPLADOR NO FUNCIONA - EATC (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

N2

VERIFIQUE SI HAY CORTO A TIERRA EN LA ALIMENTACIÓN DEL SOPLADOR (Continuación)

4

Mida la resistencia a tierra del C154, circuito 371 (PK/W) del
conector del motor soplador.

•

¿Es mayor a 10.000 Ohmios?

→

→

→

→

→

Si
INSTALE un nuevo motor soplador del A/C. PRUEBE
si el sistema funciona normalmente.

→

→

→

→

→

No
Vaya a N3.

N3

VERIFIQUE SI EL CIRCUITO 371 (PK/W) ESTÁ EN CORTO A TIERRA

4

3

Mida la resistencia a tierra del C154, circuito 371 (PK/W) del
conector del motor soplador.

•

¿Es mayor a 10.000 Ohmios?

→

→

→

→

→

Si
REPARE el Circuito 364 (BK/LG), está en corto a tierra.
PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

No
REPARE el Circuito 371 (PK/W), está en corto a tierra.
PRUEBE si el sistema funciona normalmente.

3

Relé del Motor Soplador del A/C

Sistema de Control Climático — Información General

412-00-154

412-00-154

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint N: EL MOTOR SOPLADOR NO FUNCIONA - EATC (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

N4

VERIFIQUE EL VOLTAJE DEL CIRCUITO 371 (PK/W)

3

4

C154 del Motor Soplador del A/C

3

Pulse el botón MAX A/C y ajuste la velocidad del motor
soplador al máximo.

4

Mida el voltaje a tierra del C154, circuito 371 (PK/W) del
conector del motor soplador del A/C.

•

¿El voltaje es superior a 9 voltios?

→

→

→

→

→

Si
Vaya a N10.

→

→

→

→

→

No
Vaya a N5.
