Ford Explorer / Mercury Mountaineer. Manual - parte 684

Sistema de Control Climático — Información General

412-00-147

412-00-147

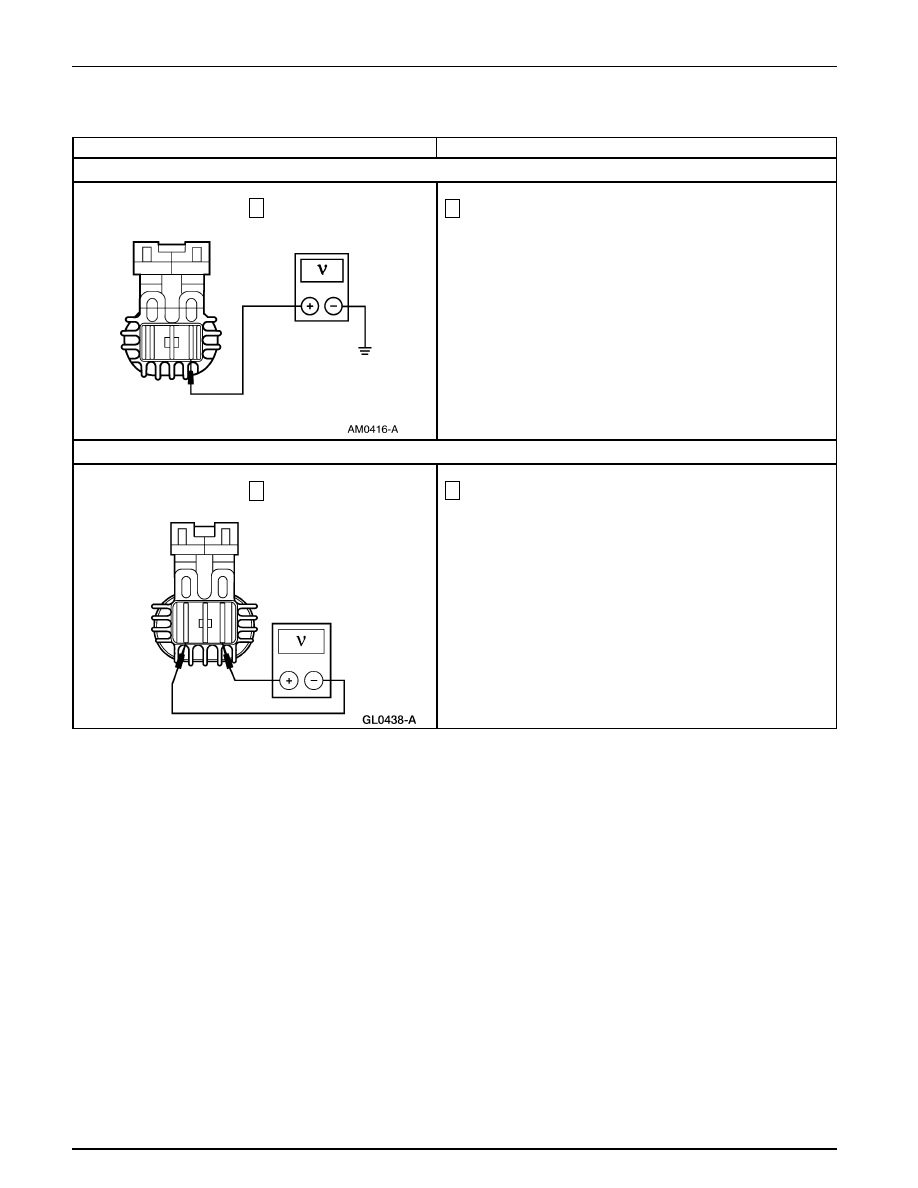

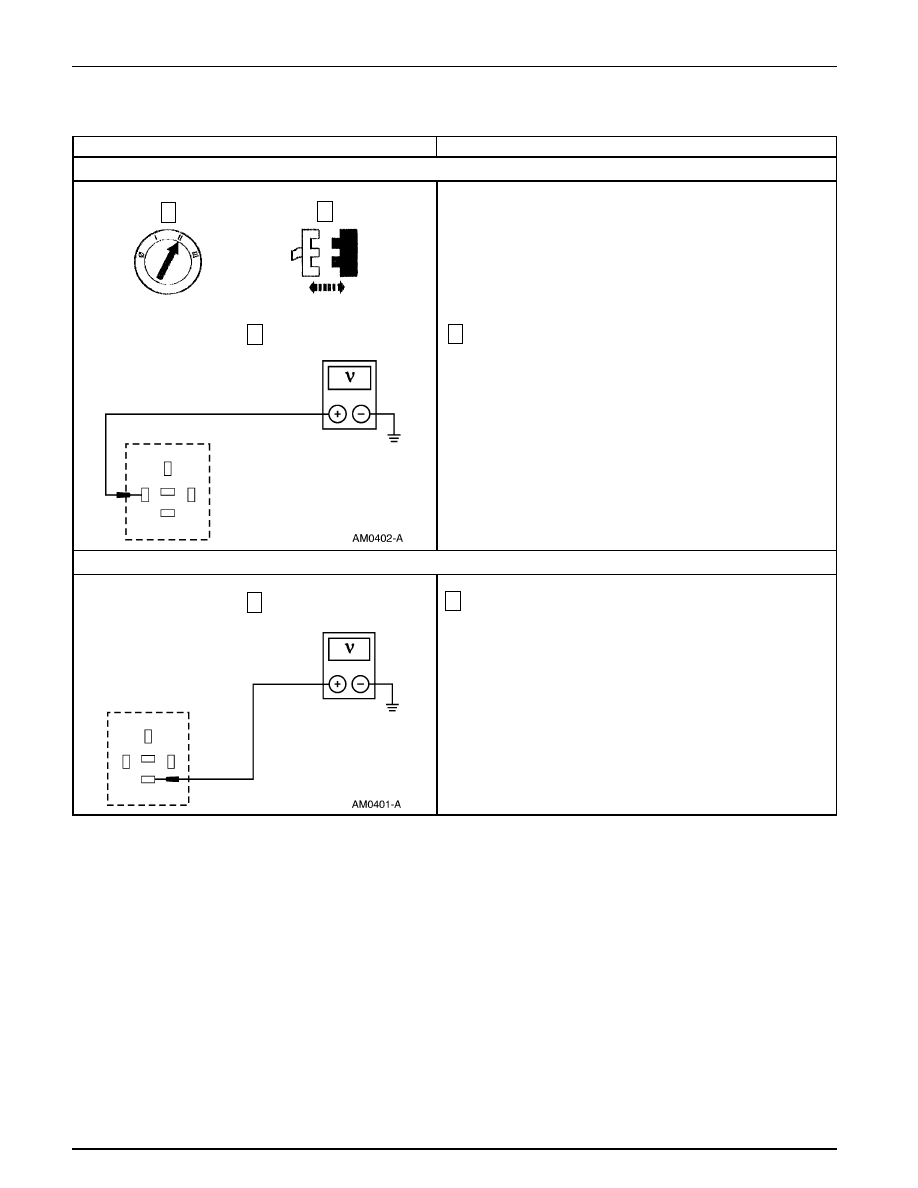

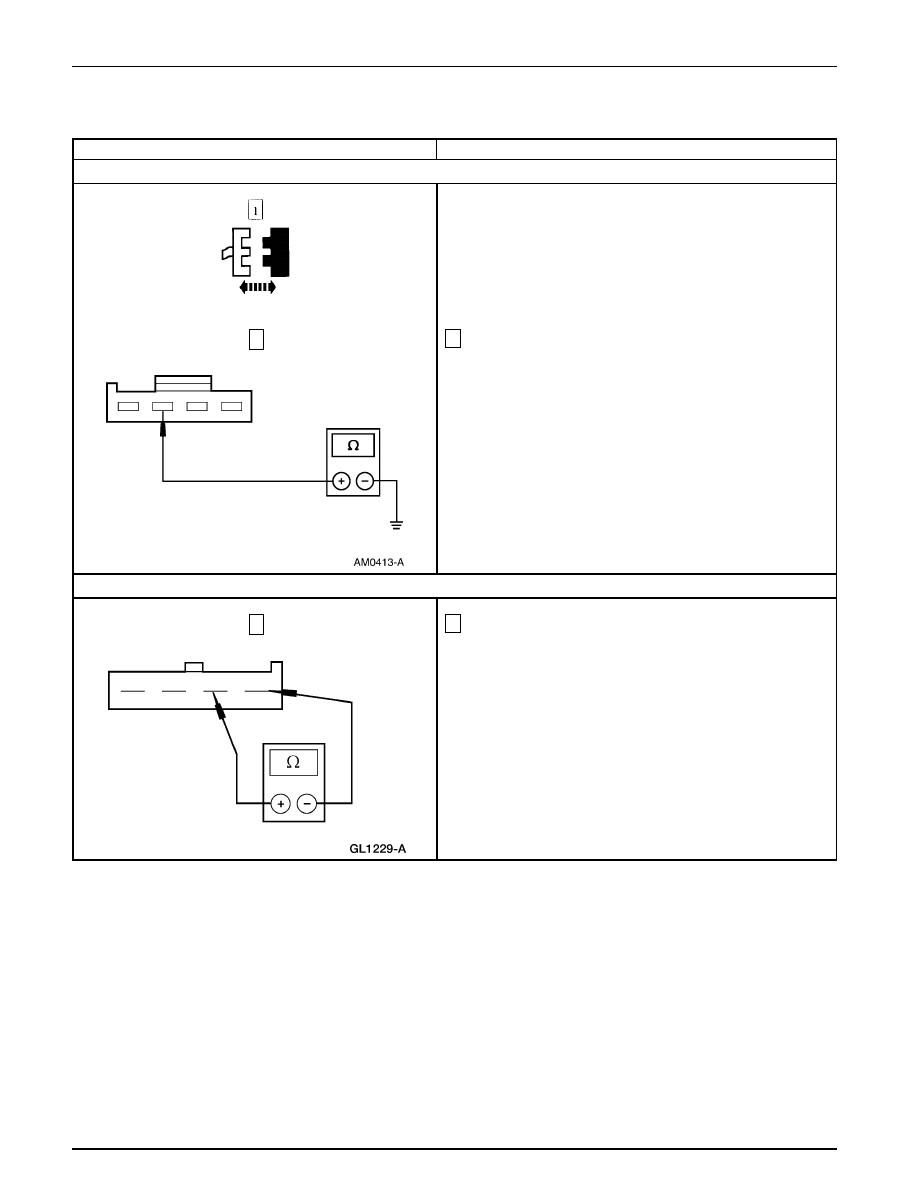

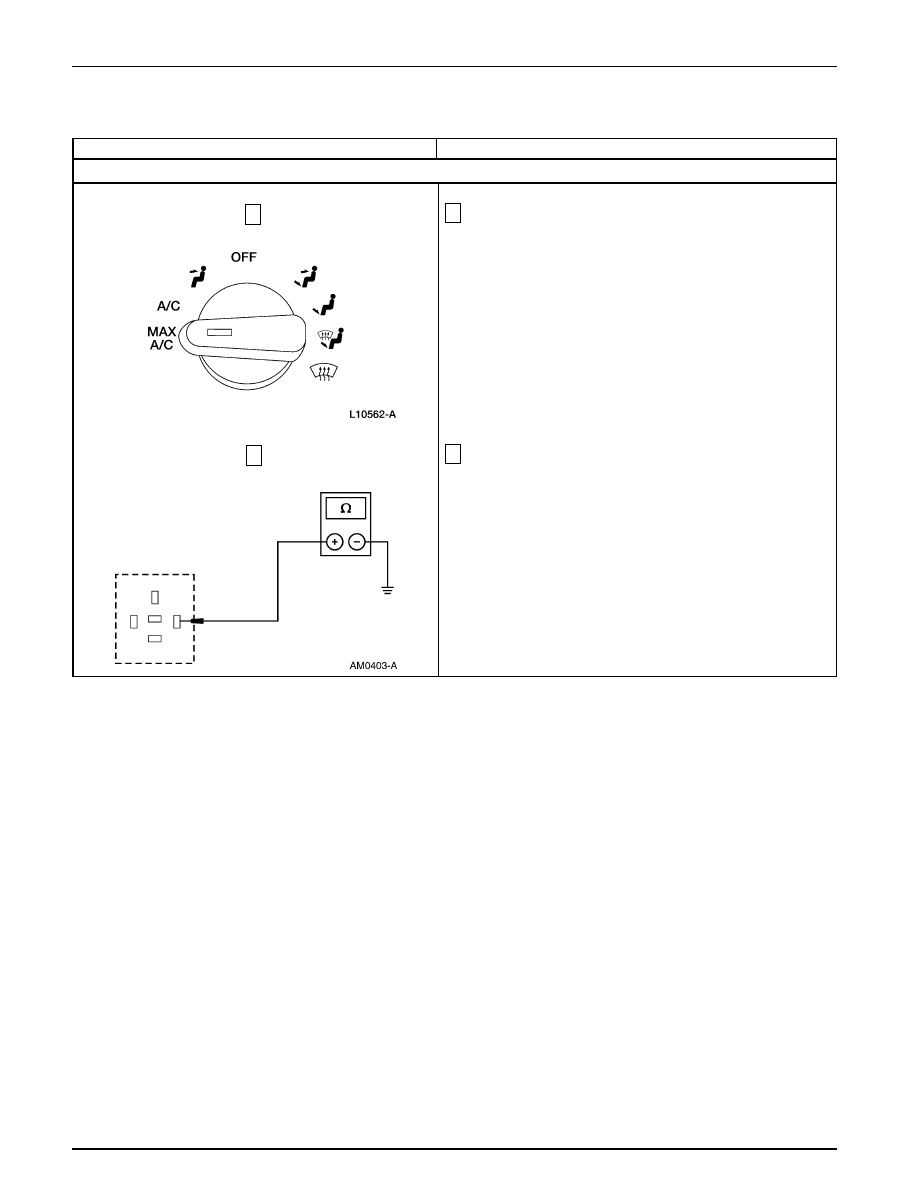

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint M: EL MOTOR SOPLADOR NO FUNCIONA - A/C MANUAL (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

M7

VERIFIQUE EL VOLTAJE DEL CIRCUITO 371 (PK/W)

1

M8

VERIFIQUE EL CIRCUITO 181 (BR/O)

1

Mida el voltaje del C154, circuito 371 (PK/W) y el C154,
circuito 181 (BR/O) del motor soplador.

•

¿El voltaje es superior a 10 voltios?

→

→

→

→

→

Si
INSTALE un motor soplador nuevo. PRUEBE si el
sistema funciona normalmente.

→

→

→

→

→

No
Vaya a M15.

1

Mida el voltaje a tierra del C154, circuito 371 (PK/W) del
motor soplador.

•

¿El voltaje es superior a 10 voltios?

→

→

→

→

→

Si
Vaya a M8.

→

→

→

→

→

No
Vaya a M9.

1

Sistema de Control Climático — Información General

412-00-148

412-00-148

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint M: EL MOTOR SOPLADOR NO FUNCIONA - A/C MANUAL (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

M9

VERIFIQUE SI EL CIRCUITO 364 (BK/LG) ESTÁ ABIERTO

M10 VERIFIQUE EL VOLTAJE EN EL RELÉ DEL MOTOR SOPLADOR

3

Mida el voltaje a tierra del pin 86, circuito 364 (BK/LG) del
conector del relé del motor soplador.

•

¿El voltaje es superior a 10 voltios?

→

→

→

→

→

Si
Vaya a M10.

→

→

→

→

→

No
REPARE el Circuito 364 (BK/LG) entre el panel de
fusible I/P y el relé del motor soplador. PRUEBE si el
sistema funciona normalmente.

3

1

Mida el voltaje a tierra del pin 87, circuito 364 (BK/LG) del
conector del relé del motor soplador.

•

¿El voltaje es superior a 10 voltios?

→

→

→

→

→

Si
Vaya a M11.

→

→

→

→

→

No
REPARE el Circuito 364 (BK/LG) entre el cajetín
distribuidor de corriente y el relé del motor soplador.
PRUEBE si el sistema funciona normalmente.

1

2

1

Relé del Motor Soplador

Sistema de Control Climático — Información General

412-00-149

412-00-149

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint M: EL MOTOR SOPLADOR NO FUNCIONA - A/C MANUAL (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

M11 VERIFIQUE SI EL CIRCUITO 260 (R/O) ESTÁ ABIERTO

1

Gire el interruptor de funciones a la posición MAX A/C.

2

Mida la resistencia a tierra del pin 85, circuito 260 (R/O) del
conector del relé del motor soplador.

•

¿Es inferior a 5 Ohmios?

→

→

→

→

→

Si
Vaya a M14.

→

→

→

→

→

No
Vaya a M12.

2

1

Sistema de Control Climático — Información General

412-00-150

412-00-150

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint M: EL MOTOR SOPLADOR NO FUNCIONA - A/C MANUAL (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

M12 VERIFIQUE SI EL CIRCUITO 57 (BK) ESTÁ ABIERTO

2

Mida la resistencia a tierra del C231-3, circuito 57 (BK) del
interruptor de funciones del A/C.

•

¿Es inferior a 5 Ohmios?

→

→

→

→

→

Si
Vaya a M13.

→

→

→

→

→

No
REPARE el Circuito 57 (BK). PRUEBE si el sistema
funciona normalmente.

M13 VERIFIQUE EL INTERRUPTOR DE FUNCIONES DEL A/C

2

1

Mida la resistencia entre el terminal 1 y 2 del interruptor de
funciones del A/C en todas las posiciones de funciones del
A/C excepto en OFF.

•

¿Es inferior a 5 Ohmios?

→

→

→

→

→

Si
REPARE el Circuito 260 (R/O). PRUEBE si el sistema
funciona normalmente.

→

→

→

→

→

No
INSTALE un nuevo interruptor de funciones del A/C.
PRUEBE si el sistema funciona normalmente.

1

C231 del interruptor de Función del A/C
