Sistema de Control Climático — Información General

412-00-139

412-00-139

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint L: NO HAY OPERACIÓN EN TODOS LOS AJUSTES DE TEMPERATURA - A/C MANUAL (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

L4

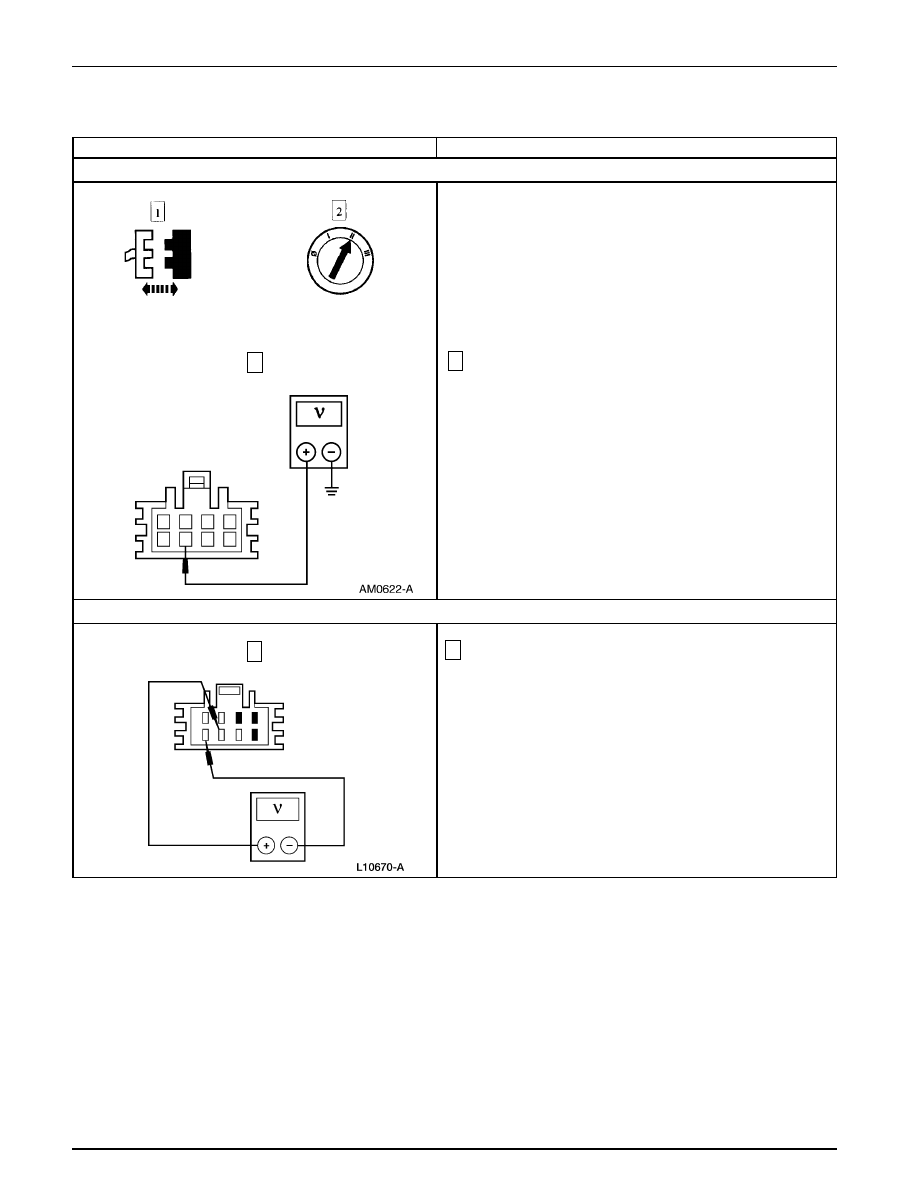

VERIFIQUE SI EL CIRCUITO 1003 (GY/Y) ESTÁ ABIERTO

L5

VERIFIQUE SI EL CIRCUITO 57 (BK) ESTÁ ABIERTO

3

Mida el voltaje a tierra del C270-7, circuito 1003 (GY/Y) del
accionador de la compuerta de mezcla.

•

¿El voltaje es superior a 10 voltios?

→

→

→

→

→

Si
Vaya a L5.

→

→

→

→

→

No
REPARE el Circuito 1003 (GY/Y). PRUEBE si el sistema
funciona normalmente.

3

1

Mida el voltaje entre el C270-7, circuito 1003 (GY/Y) del
accionador de la compuerta de mezcla y el C270-8, circuito
57 (BK) del mismo accionador.

•

¿El voltaje es superior a 10 voltios?

→

→

→

→

→

Si
Vaya a L6.

→

→

→

→

→

No
REPARE el Circuito 57 (BK). PRUEBE si el sistema
funciona normalmente.

1

C270 del Accionador de la

Compuerta de Mezcla

Sistema de Control Climático — Información General

412-00-140

412-00-140

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint L: NO HAY OPERACIÓN EN TODOS LOS AJUSTES DE TEMPERATURA - A/C MANUAL (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

L6

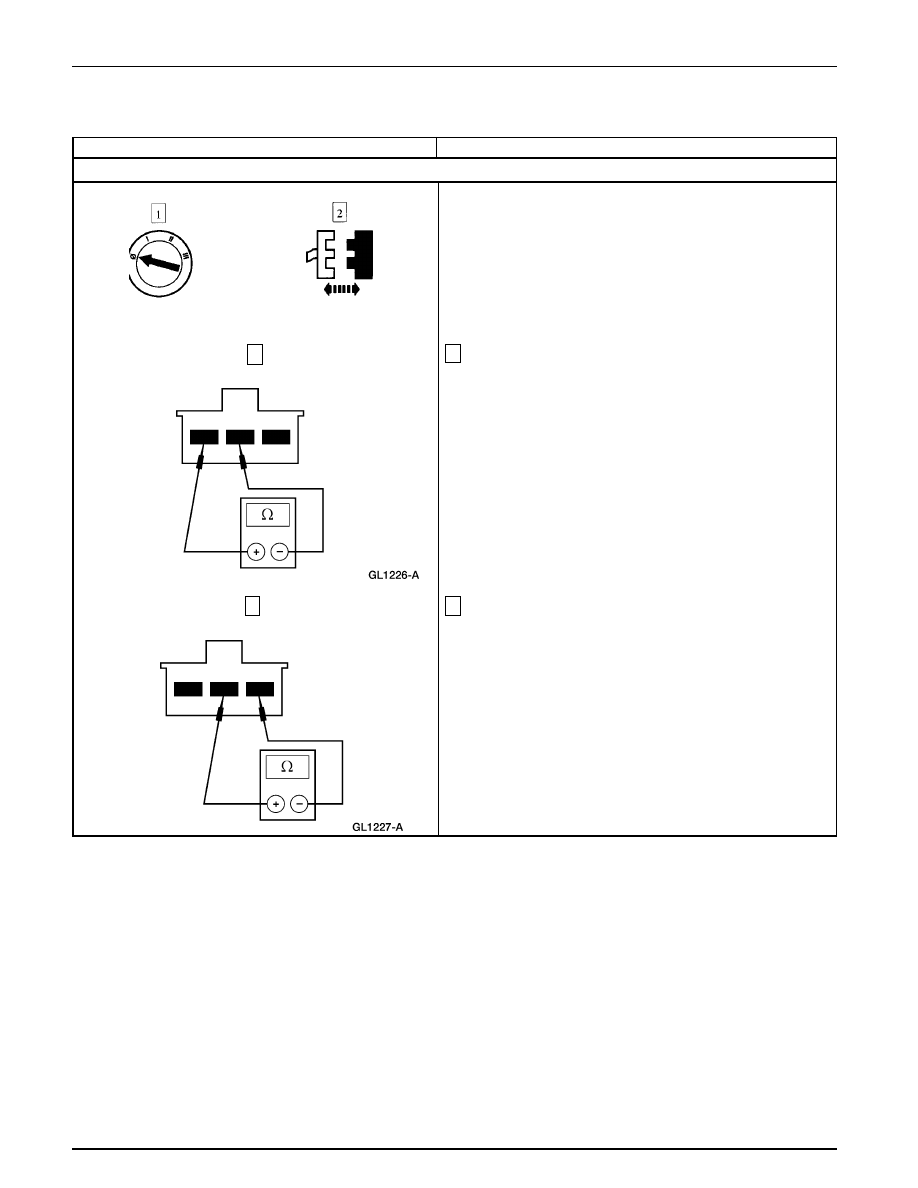

VERIFIQUE EL FUNCIONAMIENTO DEL INTERRUPTOR DE CONTROL DE MEZCLA DE TEMPERATURA

3

Mida la resistencia entre los terminales 1 y 2 del interruptor
de control de mezcla de temperatura mientras gira la perilla
de control desde calor total a frío total.

4

Mida la resistencia entre los terminales 3 y 2 del interruptor
de control de mezcla de temperatura mientras gira la perilla
de control desde calor total a frío total.

•

¿Varía la resistencia de 150 Ohmios a 4700 Ohmios?

→

→

→

→

→

Si
Vaya a L7.

→

→

→

→

→

No
INSTALE un interruptor de control de mezcla de
temperatura. PRUEBE si el sistema funciona
normalmente.

3

4

C277 Interruptor de Control de

Mezcla de Temperatura

Sistema de Control Climático — Información General

412-00-141

412-00-141

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint L: NO HAY OPERACIÓN EN TODOS LOS AJUSTES DE TEMPERATURA - A/C MANUAL (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

L7

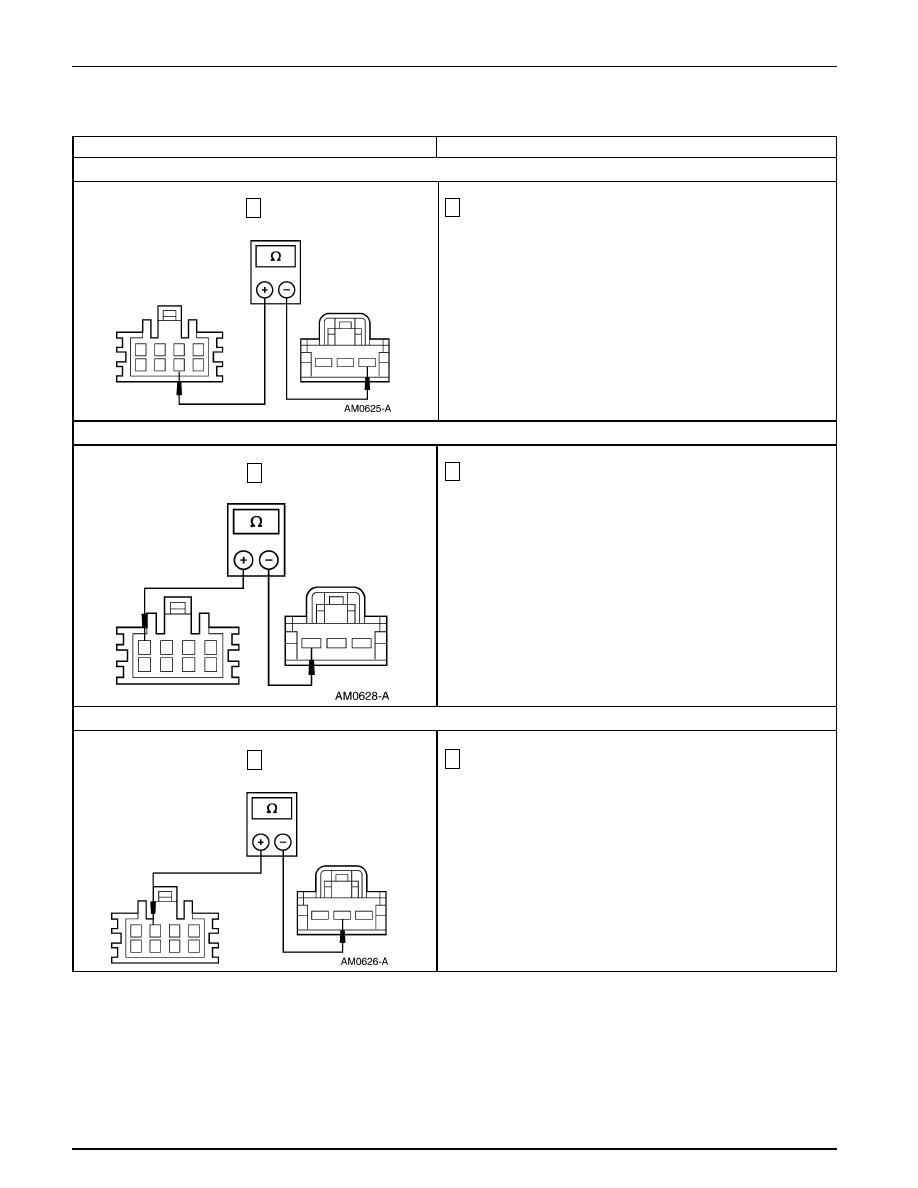

VERIFIQUE SI EL CIRCUITO 359 (GY/R) ESTÁ ABIERTO

1

Mida la resistencia entre el C277-3, circuito 359 (GY/R) del
interruptor de control de mezcla de temperatura y el C270-6,
circuito 359 (GY/R) del accionador de la compuerta de mezcla.

•

¿Es inferior a 5 Ohmios?

→

→

→

→

→

Si
Vaya a L8.

→

→

→

→

→

No
REPARE el Circuito 359 (GY/R). PRUEBE si el sistema
funciona normalmente.

L8

VERIFIQUE SI EL CIRCUITO 660 (Y/LG) ESTÁ ABIERTO

L9

VERIFIQUE SI EL CIRCUITO 773 (DG/O) ESTÁ ABIERTO

1

Mida la resistencia entre el C277-2, circuito 773 (DG/O) del
interruptor de control de mezcla de temperatura y el C270-3,
circuito 773 (DG/O) del accionador de la compuerta de mezcla.

•

¿Es inferior a 5 Ohmios?

→

→

→

→

→

Si
Vaya a L10.

→

→

→

→

→

No
REPARE el Circuito 773 (DG/O). PRUEBE si el sistema
funciona normalmente.

1

Mida la resistencia entre el C277-1, circuito 660 (Y/LG) del
interruptor de control de mezcla de temperatura y el C270-4,
circuito 660 (Y/LG) del accionador de la compuerta de mezcla.

•

¿Es inferior a 5 Ohmios?

→

→

→

→

→

Si
Vaya a L9.

→

→

→

→

→

No
REPARE el Circuito 660 (Y/LG). PRUEBE si el sistema
funciona normalmente.

1

1

1

Sistema de Control Climático — Información General

412-00-142

412-00-142

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint L: NO HAY OPERACIÓN EN TODOS LOS AJUSTES DE TEMPERATURA - A/C MANUAL (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

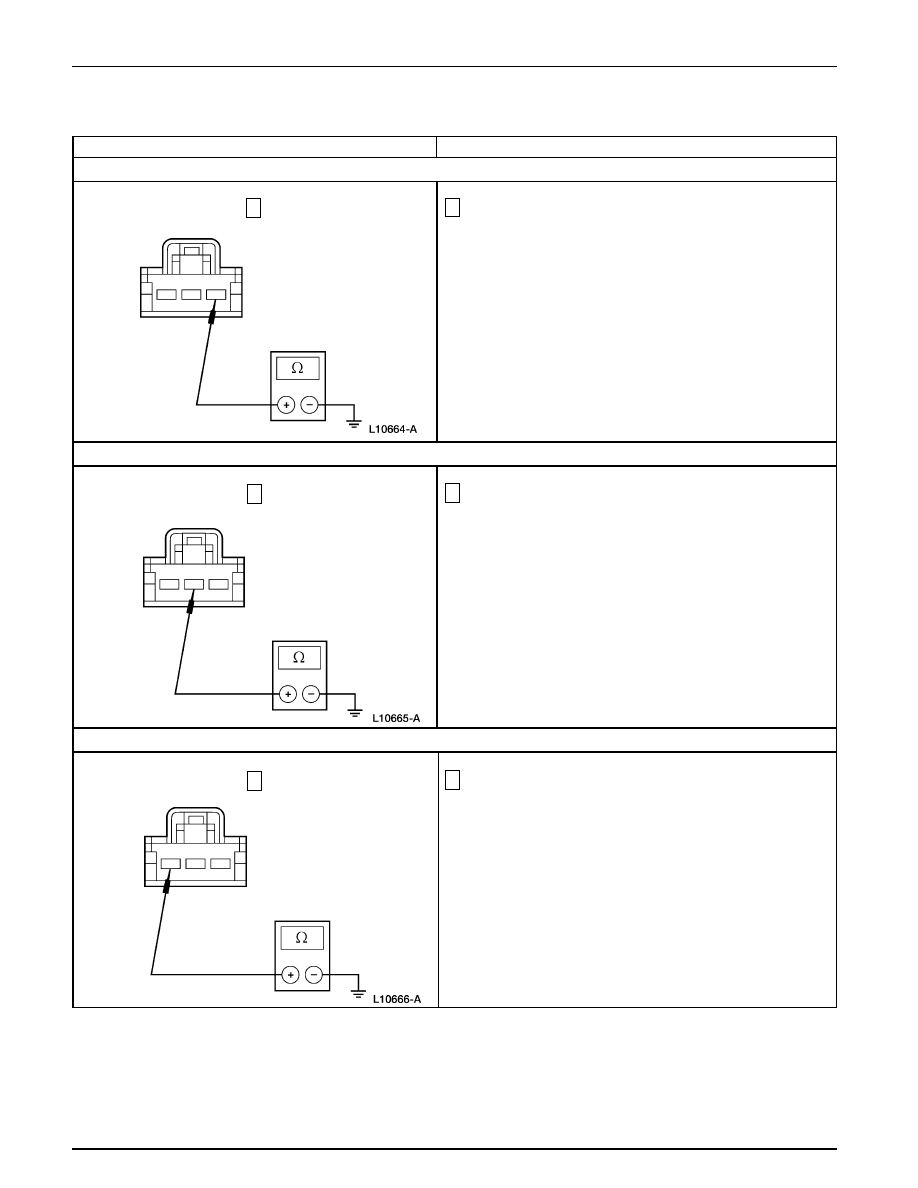

L10 VERIFIQUE SI EL CIRCUITO 359 (GY/R) ESTÁ EN CORTO

1

Mida la resistencia a tierra del C277-3, circuito 359 (GY/R)
del interruptor de control de mezcla de temperatura.

•

¿Es mayor a 10.000 Ohmios?

→

→

→

→

→

Si
Vaya L11.

→

→

→

→

→

No
REPARE el Circuito 359 (GY/R). PRUEBE si el sistema
funciona normalmente.

L11 VERIFIQUE SI EL CIRCUITO 773 (DG/O) ESTÁ EN CORTO A TIERRA

L12 VERIFIQUE SI EL CIRCUITO 660 (Y/LG) ESTÁ EN CORTO A TIERRA

1

Mida la resistencia a tierra del C277-1, circuito 660 (Y/LG)
del interruptor de control de mezcla de temperatura.

•

¿Es mayor a 10.000 Ohmios?

→

→

→

→

→

Si
INSTALE un nuevo motor accionador de la compuerta
electrónica del A/C. PRUEBE si el sistema funciona
normalmente.

→

→

→

→

→

No
REPARE el Circuito 660 (Y/LG). PRUEBE si el sistema
funciona normalmente.

1

Mida la resistencia a tierra del C277-2, circuito 773 (DG/O)
del interruptor de control de mezcla de temperatura.

•

¿Es mayor a 10.000 Ohmios?

→

→

→

→

→

Si
Vaya L12.

→

→

→

→

→

No
REPARE el Circuito 773 (DG/O). PRUEBE si el sistema
funciona normalmente.

1

1

1
