Sistema de Control Climático — Información General

412-00-143

412-00-143

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

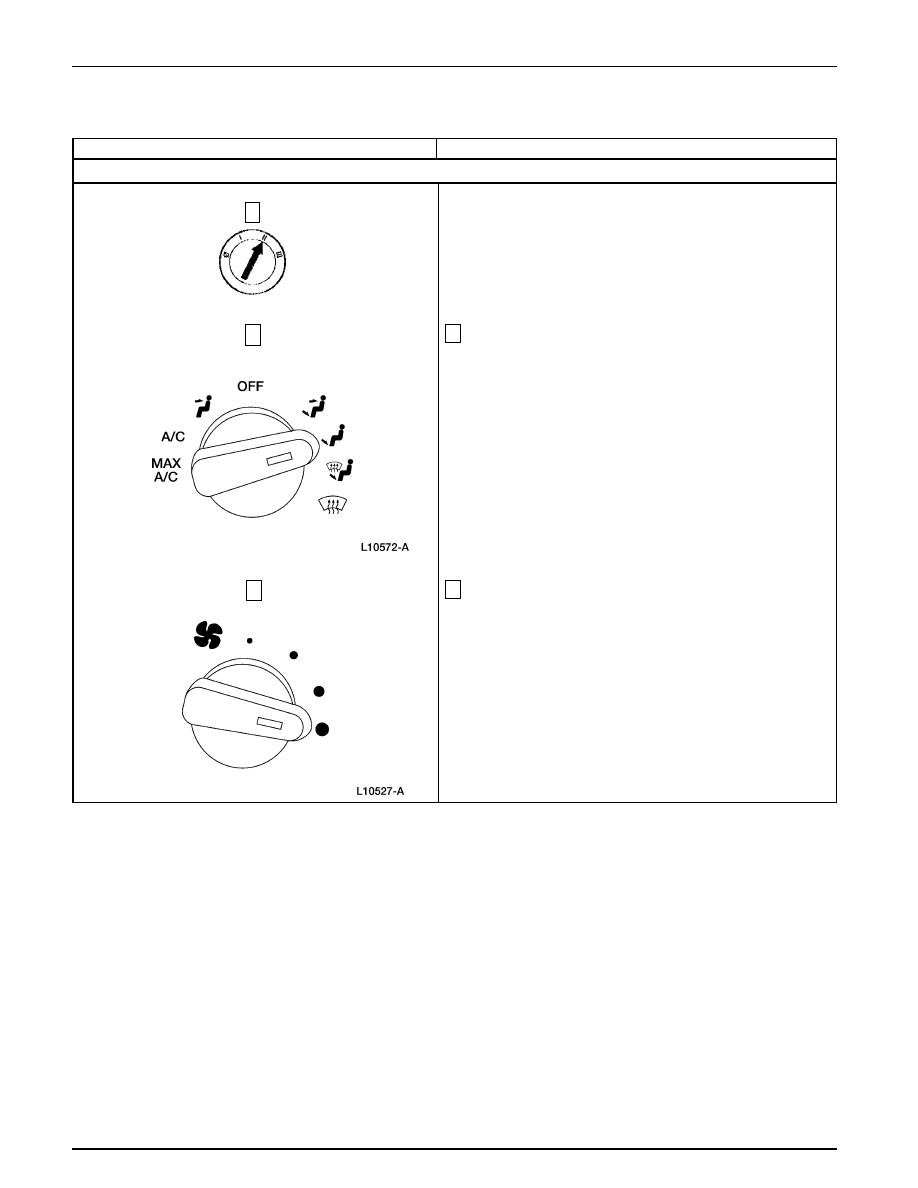

M1

VERIFIQUE EL FUNCIONAMIENTO DEL MOTOR SOPLADOR

2

Gire el interruptor selector de funciones a la posición FLOOR.

3

Gire el interruptor del motor soplador a la posición high.

3

2

Prueba Pinpoint M: EL MOTOR SOPLADOR NO FUNCIONA - A/C MANUAL

1

Sistema de Control Climático — Información General

412-00-144

412-00-144

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint M: EL MOTOR SOPLADOR NO FUNCIONA - A/C MANUAL (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

M1

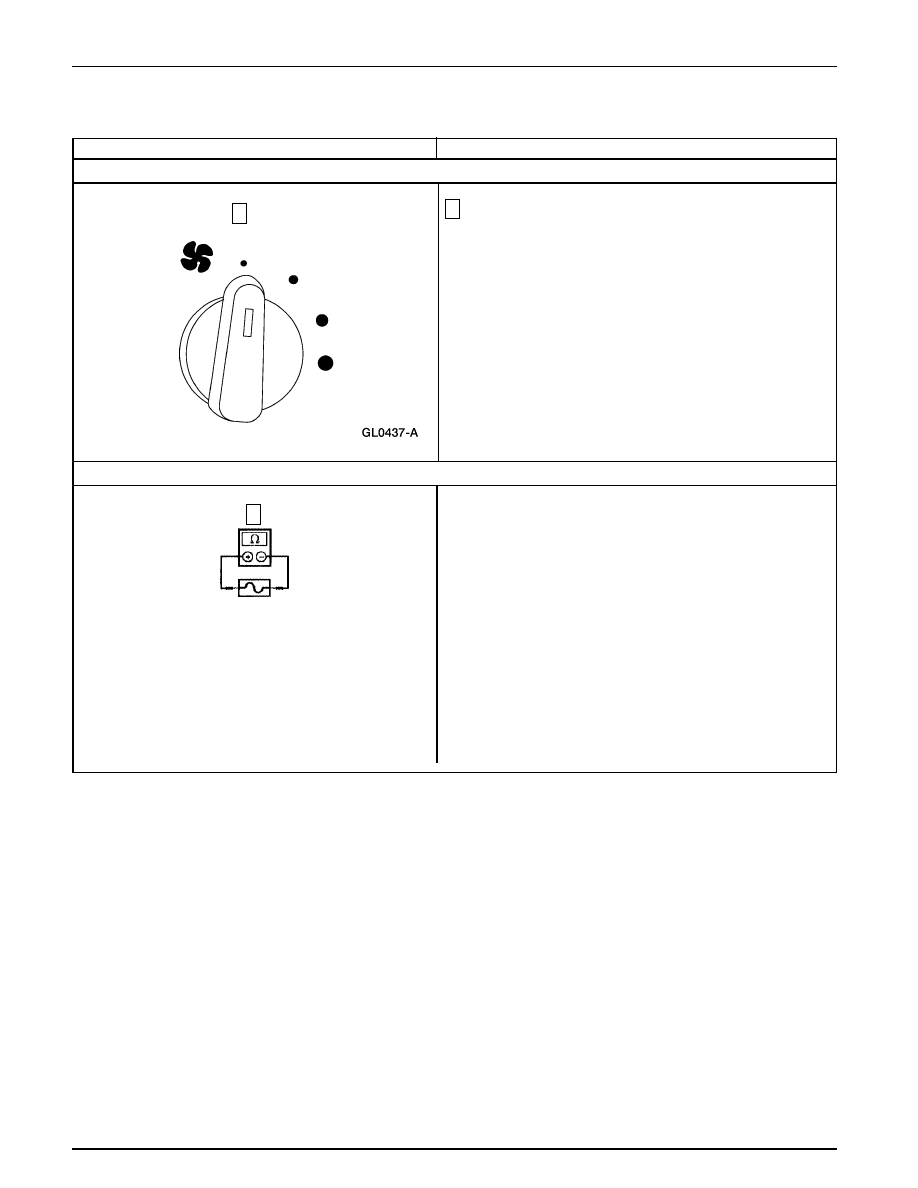

VERIFIQUE EL FUNCIONAMIENTO DEL MOTOR SOPLADOR (Continuación)

M2

REVISE EL FUSIBLE 6 I/P (7.5A)

•

¿Está OK el fusible 6 (7.5A)?

→

→

→

→

→

Si
Vaya a M4.

→

→

→

→

→

No
INSTALE un fusible nuevo 6 (7.5A). PRUEBE si el
sistema funciona normalmente. Si el fusible falla de
nuevo, Vaya a M3.

4

Gire el interruptor del motor soplador a la posición low.

•

¿Funciona el motor soplador?

→

→

→

→

→

Si
TUERZA los cables y verifique si funciona en forma
INTERMITENTE. REPARE lo que sea necesario.
PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

No
Si el motor soplador funciona solo en high. VAYA a
Prueba Pinpoint P.

Si el motor soplador funciona solamente en high.
VAYA a Prueba Pinpoint R.

Si el motor soplador no funciona del todo, Vaya a M2.

4

Fusible 6 I/P (7.5A)

1

Sistema de Control Climático — Información General

412-00-145

412-00-145

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint M: EL MOTOR SOPLADOR NO FUNCIONA - A/C MANUAL (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

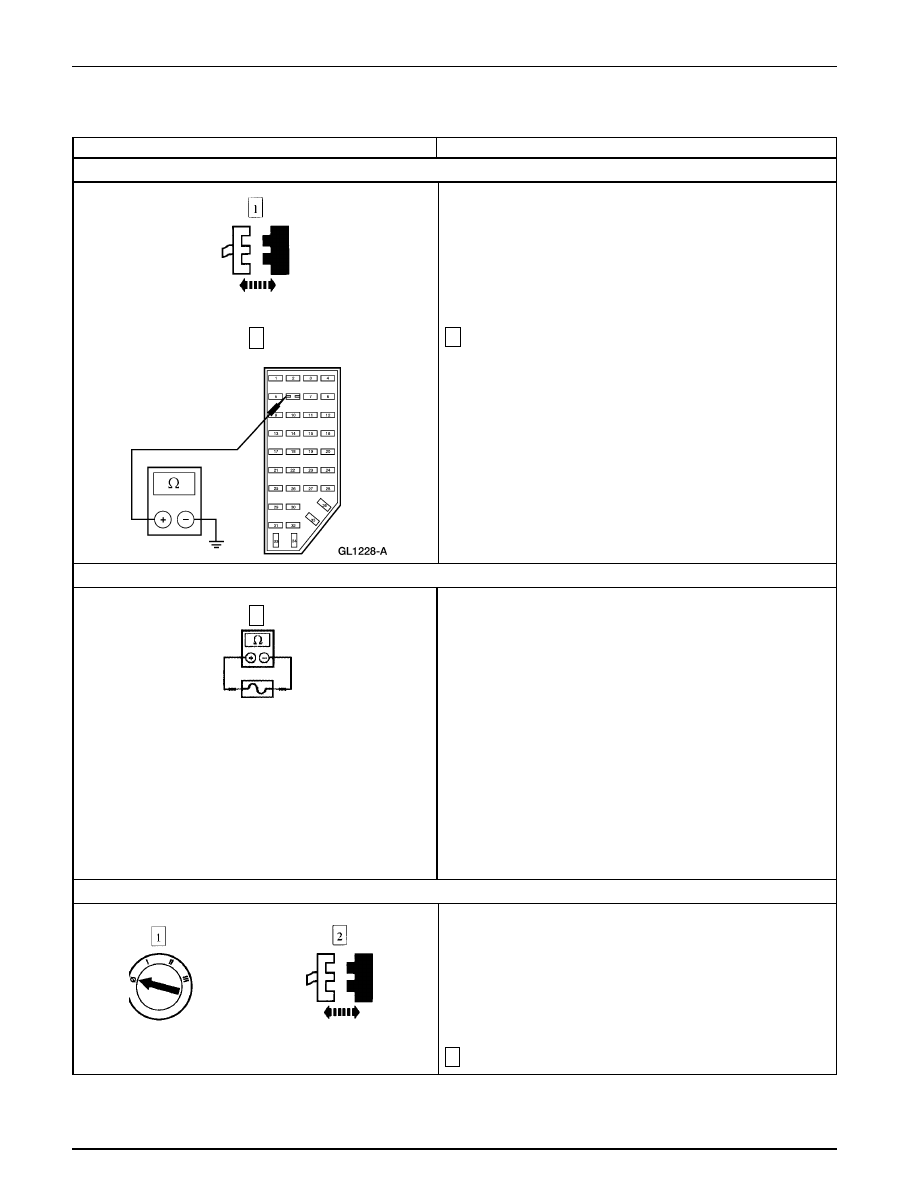

M3

VERIFIQUE SI EL CIRCUITO 364 (BK/LG) ESTÁ EN CORTO A TIERRA

2

Mida la resistencia a tierra del pin 1, del fusible 6 (7.5A) del
panel de fusible I/P.

•

¿Es mayor a 10.000 Ohmios?

→

→

→

→

→

Si
INSTALE un nuevo relé del motor soplador. PRUEBE
si el sistema funciona normalmente.

→

→

→

→

→

No
REPARE el Circuito 364 (BK/LG). PRUEBE si el sistema
funciona normalmente.

M4

REVISE EL MAXI-FUSIBLE 9 (50A)

•

¿Está OK el maxi-fusible 9 (50A)?

→

→

→

→

→

Si
Vaya a M7.

→

→

→

→

→

No
INSTALE un nuevo maxi-fusible 9 (50A). PRUEBE si
el sistema funciona normalmente. Si el fusible falla de
nuevo, Vaya a M5.

M5

VERIFIQUE SI EL MOTOR SOPLADOR ESTÁ EN CORTO A TIERRA

3

Cambie el maxi-fusible 9 (50A).

1

2

Relé del Motor Soplador

Maxi-Fusible 9 (50A)

C154 del Motor Soplador

Sistema de Control Climático — Información General

412-00-146

412-00-146

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint M: EL MOTOR SOPLADOR NO FUNCIONA - A/C MANUAL (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

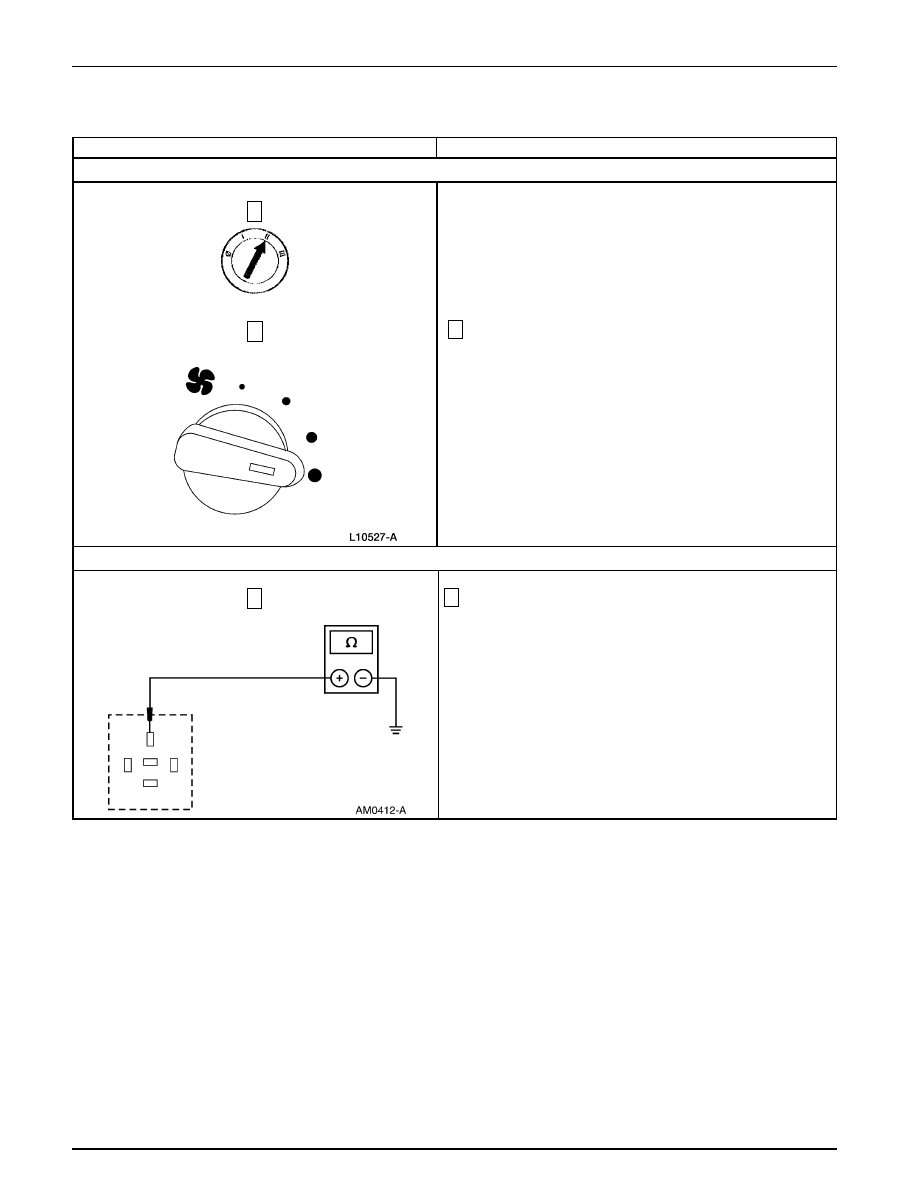

M5

VERIFIQUE SI EL MOTOR SOPLADOR ESTÁ EN CORTO A TIERRA (Continuación)

M6

VERIFIQUE SI EL CIRCUITO 371 (PK/W) ESTÁ EN CORTO A TIERRA

5

Gire el interruptor del motor soplador a la posición high.

•

¿Está OK el maxi-fusible 9 (50A)?

→

→

→

→

→

Si
INSTALE un motor soplador nuevo. PRUEBE si el
sistema funciona normalmente.

→

→

→

→

→

No
Vaya a M6.

5

1

Mida la resistencia a tierra del pin 30, circuito 371 (PK/W)
del conector del relé del motor soplador.

•

¿Es mayor a 10.000 Ohmios?

→

→

→

→

→

Si
REPARE el Circuito 364 (BK/LG) entre el cajetín
distribuidor de corriente y el relé del motor soplador.
PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

No
REPARE el Circuito 371 (PK/W). PRUEBE si el sistema
funciona normalmente.
