Sistema de Control Climático — Información General

412-00-87

412-00-87

4

Puede ser adquirido por separado.

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

F2

VERIFIQUE EL PID WACF CON EL A/C ENCENDIDO (Continuación)

Prueba Pinpoint F: EL A/C NO FUNCIONA / NO LO HACE CORRECTAMENTE - A/C MANUAL
(Continuación)

F3

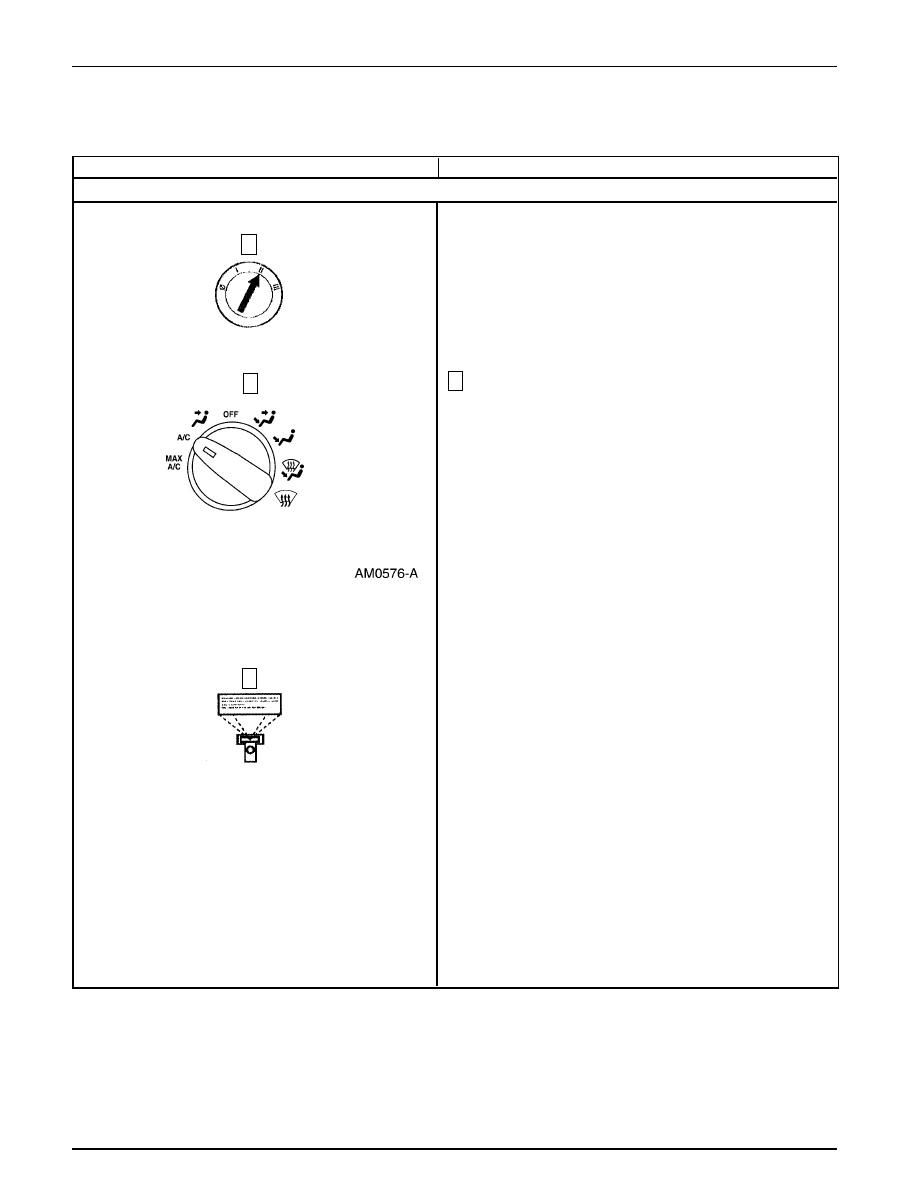

VERIFIQUE EL PID ACCS CON EL A/C ON

•

¿La lectura del PID WACF del PCM es YES (Sí)?

REFIÉRASE al Manual de Diagnóstico de Controles/
Emisiones del Tren Motriz 4 para continuar con el
diagnóstico.

Vaya a F3.

→

→

→

→

→

Sí

→

→

→

→

→

No

1

Asegúrese que el motor está en mínimo.

2

Gire el interruptor selector de funciones a la posición A/C.

•

¿La lectura del PID ACCS del PCM es ON?

Vaya a F4.

Vaya a F6.

F4

VERIFIQUE EL PID ACP CON EL A/C ENCENDIDO

Nota: El diagnóstico para los vehículos equipados con el motor 4.0L no contiene el PID ACP del PCM.

2

3

PCM PID WACF

1

Si está equipado con el motor 5.0L, asegúrese que el motor
está en mínimo.

→

→

→

→

→

Sí

→

→

→

→

→

No

Sistema de Control Climático — Información General

412-00-88

412-00-88

4

Puede ser adquirido por separado.

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

F4

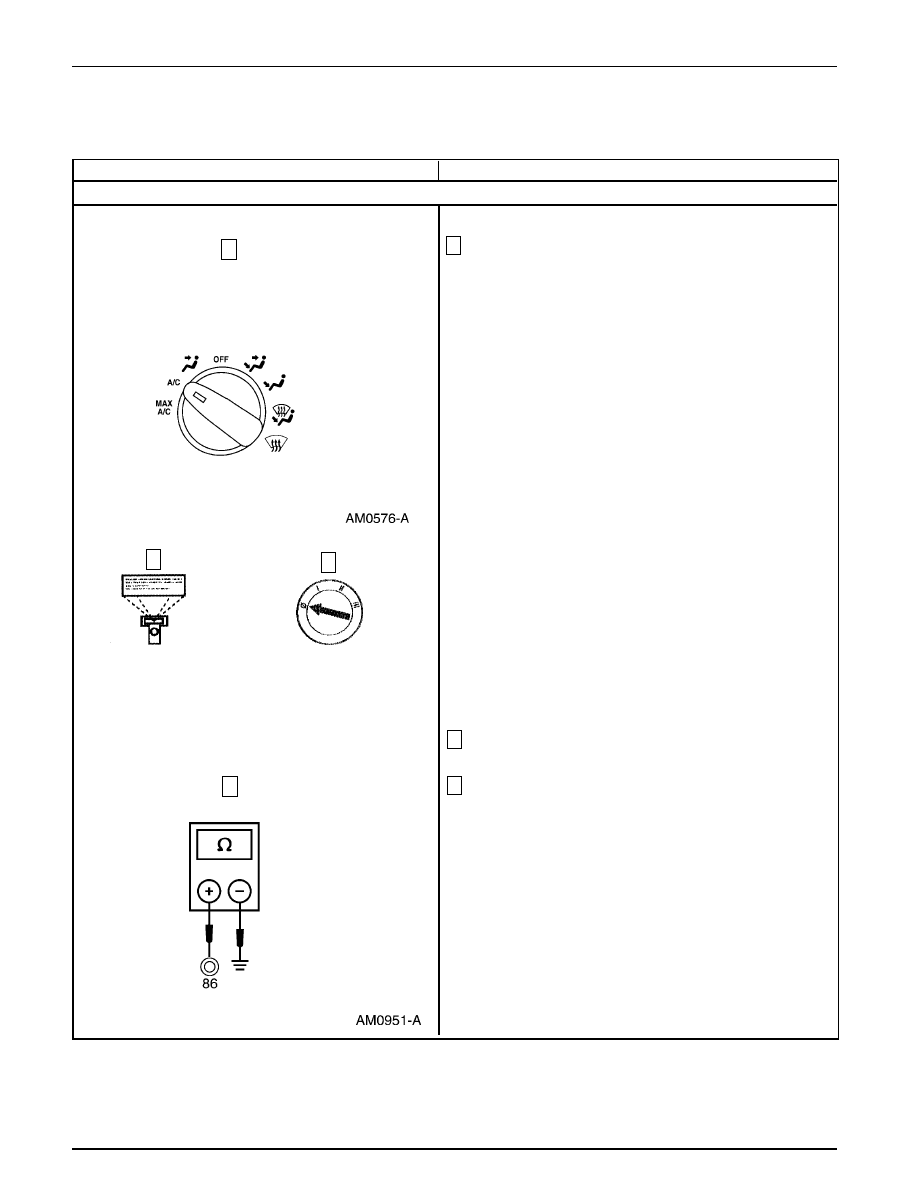

VERIFIQUE EL PID ACP CON EL A/C ENCENDIDO (Continuación)

Prueba Pinpoint F: EL A/C NO FUNCIONA / NO LO HACE CORRECTAMENTE - A/C MANUAL
(Continuación)

2

Si está equipado con el motor 5.0L, gire el interruptor selector
de funciones a la posición A/C.

5

Si está equipado con el motor 4.0L, conecte la Caja EEC-V
Rotunda de 104 Pines.

6

Si está equipado con el motor 4.0L, mida la resistencia a
tierra en el pin 86 de la caja de pines.

•

Si está equipado con el motor 5.0L, ¿La lectura del PID
ACP del PCM es CLOSED (Cerrado)?

Si está equipado con el motor 4.0L, la resistencia es
inferior a 5 Ohmios (4.0L)?

Vaya a F5.

Vaya a F15.

3

PID ACP del

PCM, Motor 5.0L

→

→

→

→

→

Sí

→

→

→

→

→

No

4

Motor 4.0L

(si está equipado)

2

6

Sistema de Control Climático — Información General

412-00-89

412-00-89

1

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

F5

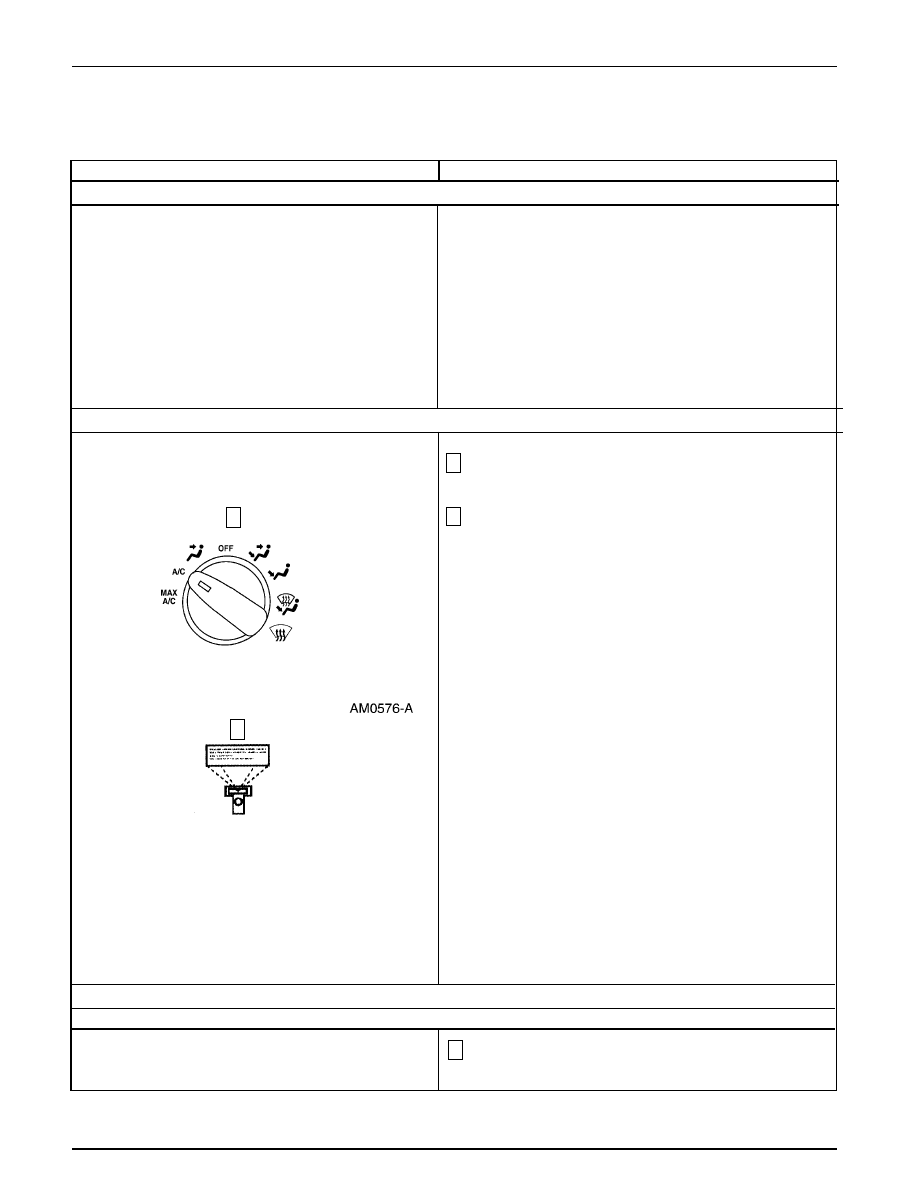

VERIFIQUE EL PID WAC CON EL A/C ENCENDIDO

Prueba Pinpoint F: EL A/C NO FUNCIONA / NO LO HACE CORRECTAMENTE - A/C MANUAL
(Continuación)

2

Gire el interruptor selector de funciones a la posición A/C.

•

¿La lectura del PID WAC es ON?

Vaya a F23.

REFIÉRASE al Manual de Diagnóstico de Controles/
Emisiones del Tren Motriz 5 para continuar con el
diagnóstico.

→

→

→

→

→

Sí

→

→

→

→

→

No

3

PID WAC del PCM

5

Puede ser adquirido por separado.

2

Sistema de Control Climático — Información General

412-00-90

412-00-90

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

F6

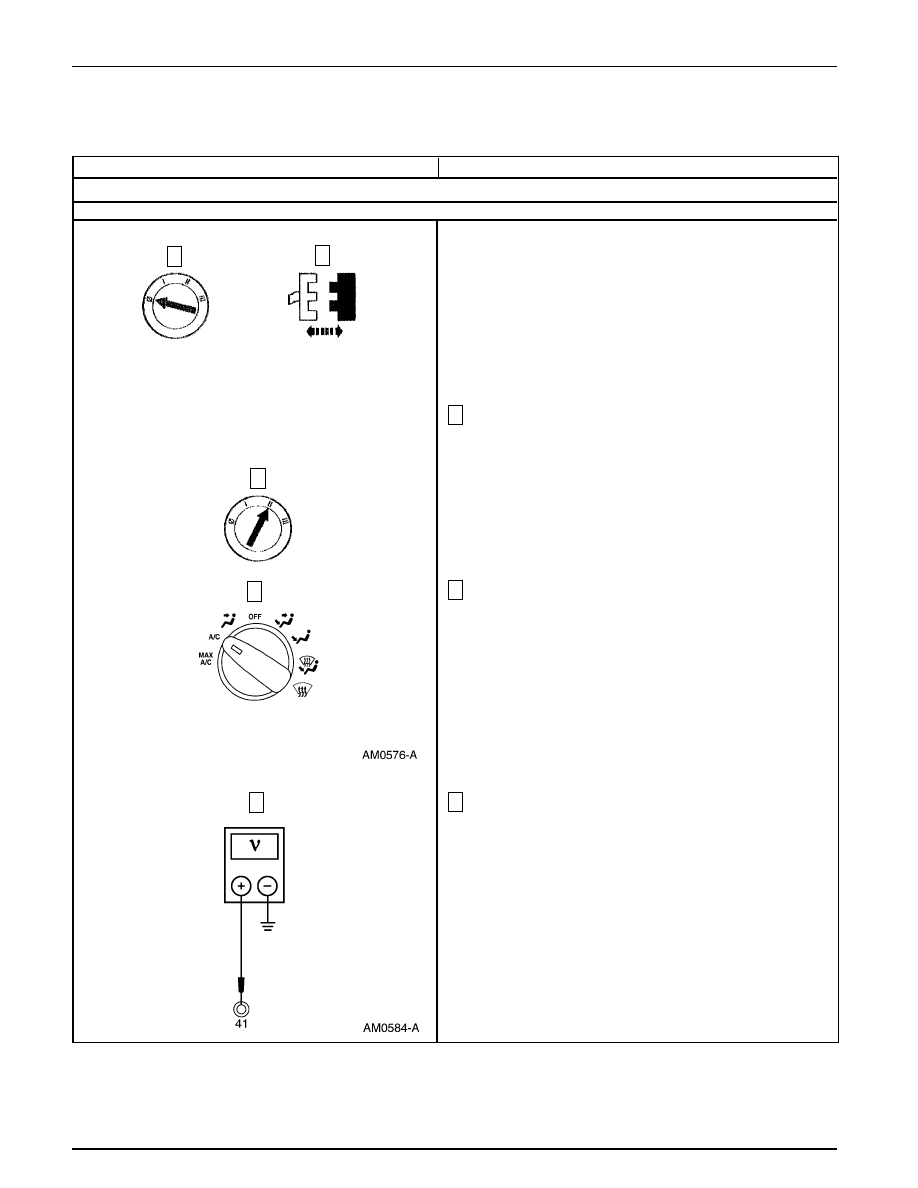

VERIFIQUE LA SEÑAL DE ENTRADA AL PCM

Nota: No tantee directamente el conector del arnés del cable del PCM

Prueba Pinpoint F: EL A/C NO FUNCIONA / NO LO HACE CORRECTAMENTE - A/C MANUAL
(Continuación)

3

conecte la Caja de Pines Rotunda EEC-V de 104 Pines al
conector C202 del arnés del cable. No conecte la caja de
pines al PCM.

5

gire el interruptor selector de funciones a la posición A/C.

6

Mida el voltaje en el pin 41, circuito 348 (P) de la caja de
pines.

•

¿Hay voltaje B+?

INSTALE un nuevo Módulo de Control del Tren
Motriz. Para información adicional, refiérase a la
Sección 303-14. PRUEBE si el sistema funciona
normalmente.

Vaya a F7.

→

→

→

→

→

Sí

→

→

→

→

→

No

4

1

2

C202 del PCM

5

6
