Sistema de Control Climático — Información General

412-00-91

412-00-91

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

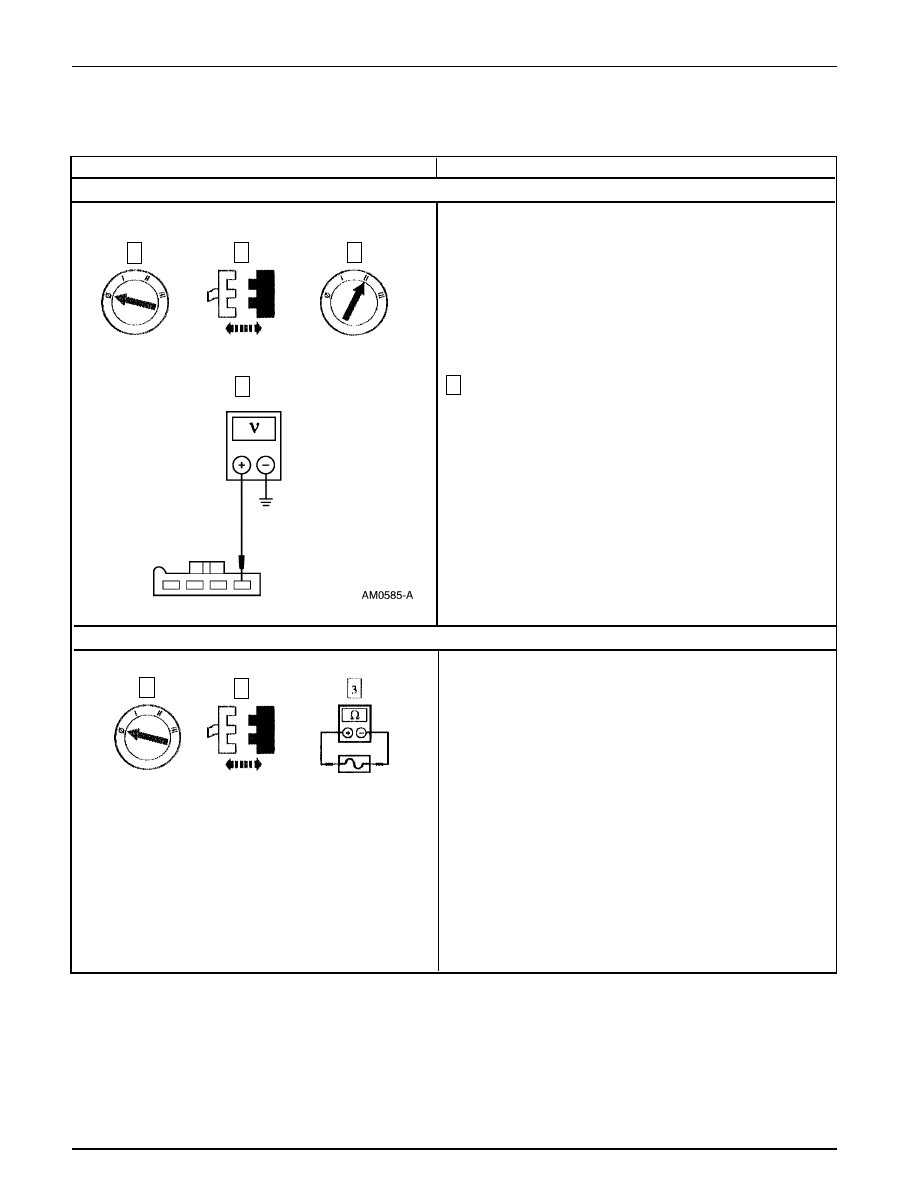

F7

VERIFIQUE LA ALIMENTACIÓN AL INTERRUPTOR SELECTOR DE FUNCIONES

Prueba Pinpoint F: EL A/C NO FUNCIONA / NO LO HACE CORRECTAMENTE - A/C MANUAL
(Continuación)

4

Mida el voltaje en el pin C231, circuito 1003 (GY/Y) del
conector del interruptor selector de funciones.

•

¿Hay voltaje B+?

Vaya a F13.

Vaya a F8.

→

→

→

→

→

Sí

→

→

→

→

→

No

3

2

C231 del Interruptor

Selector de Funciones

4

1

F8

VERIFIQUE EL FUSIBLE 10 (7.5A)

1

2

•

¿Está OK el fusible 10 (7.5A)?

REPARE el Circuito 1003 (GY/Y), está abierto.
PRUEBE si el sistema funciona normalmente.

Vaya a F9.

→

→

→

→

→

Sí

→

→

→

→

→

No

Fusible 10 (7.5A) del

Panel de Fusibles

Fusible 10 (7.5A) del

Panel de Fusibles

Sistema de Control Climático — Información General

412-00-92

412-00-92

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

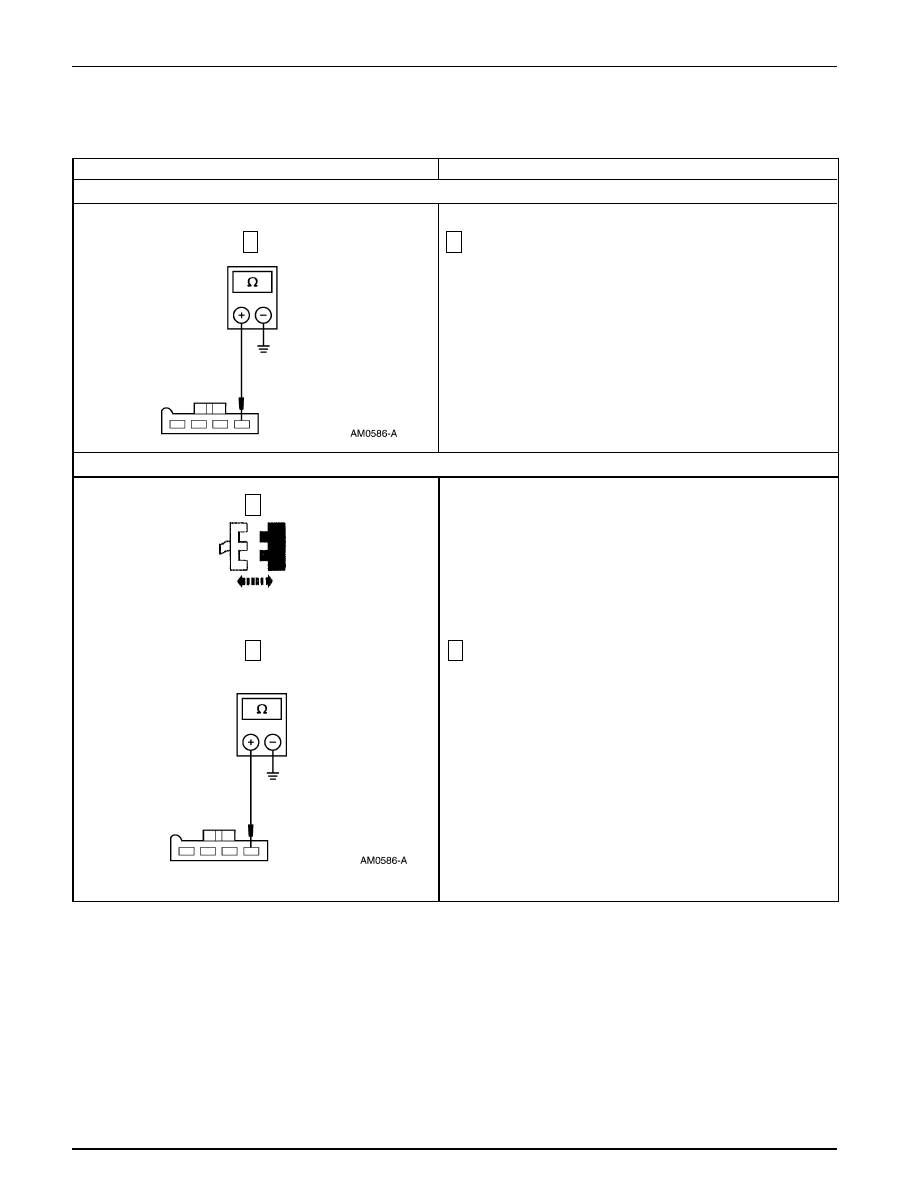

F9

VERIFIQUE SI EL CIRCUITO 1003 (GY/Y)ESTÁ EN CORTO A TIERRA

Prueba Pinpoint F: EL A/C NO FUNCIONA / NO LO HACE CORRECTAMENTE - A/C MANUAL
(Continuación)

F10 REVISE EL ACCIONADOR DE LA COMPUERTA DE MEZCLA

2

Mida la resistencia a tierra del pin C231, circuito 1003 (GY/Y)
del conector del interruptor selector de funciones.

•

¿Es igual o menor a 10.000 Ohmios?

REPARE el Circuito 1003 (GY/Y), está en corto a tierra.
PRUEBE si el sistema funciona normalmente.

INSTALE un nuevo motor (19E616) de accionamiento
de la compuerta electrónica de mezcla del A/C. Para
información adicional, refiérase a la Sección 412-04.
PRUEBE si el sistema funciona normalmente.

1

Mida la resistencia a tierra del pin C231, circuito 1003 (GY/Y)
del conector selector de funciones.

•

¿Es igual o menor a 10.000 Ohmios?

Vaya a F10.

Vaya a F11.

→

→

→

→

→

Si

→

→

→

→

→

No

1

C270 del Accionador de la

Compuerta de Mezcla

1

→

→

→

→

→

Si

→

→

→

→

→

No

2

Sistema de Control Climático — Información General

412-00-93

412-00-93

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

F11 VERIFIQUE SI EL CIRCUITO 348 (P)ESTÁ EN CORTO A TIERRA

Prueba Pinpoint F: EL A/C NO FUNCIONA / NO LO HACE CORRECTAMENTE - A/C MANUAL
(Continuación)

1

1

Mida la resistencia a tierra del C231, circuito 348 (P) del
conector del interruptor selector de funciones.

•

¿Es igual o menor a 10.000 Ohmios?

REPARE el Circuito 348 (P), está en corto a tierra.
PRUEBE si el sistema funciona normalmente.

Vaya a F12.

→

→

→

→

→

Sí

→

→

→

→

→

No

Sistema de Control Climático — Información General

412-00-94

412-00-94

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

F12 VERIFIQUE SI EL INTERRUPTOR DE FUNCIONES ESTÁ EN CORTO

Prueba Pinpoint F: EL A/C NO FUNCIONA / NO LO HACE CORRECTAMENTE - A/C MANUAL
(Continuación)

2

Nota: Asegúrese que está removido el fusible 10 (7.5A).

Mida la resistencia a tierra del pin 41, circuito 348 (P) de la
caja de pines.

3

Gire el interruptor selector de función a cada una de las
siguientes posiciones y note la lectura de la resistencia.

— MAX A/C

— A/C

— PNL/FLR

— FLR/DEF

— DEF

•

¿Cualquiera de esas lecturas es 10.000 Ohmios o menor?

INSTALE un nuevo interruptor selector de funciones.
Para información adicional, refiérase a la Sección 412-
04. PRUEBE si el sistema funciona normalmente.

INSTALE un nuevo fusible 10 (7.5A). PRUEBE si el
sistema funciona normalmente. Si el fusible falla de
nuevo, INSTALE un nuevo módulo de control del
tren motriz. Para información adicional, refiérase a la
Sección 303-14. PRUEBE si el sistema funciona
normalmente.

→

→

→

→

→

Sí

→

→

→

→

→

No

1

2

C231 del Interruptor

Selector de Funciones
