Ford Explorer / Mercury Mountaineer. Manual - parte 660

Sistema de Control Climático — Información General

412-00-51

412-00-51

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

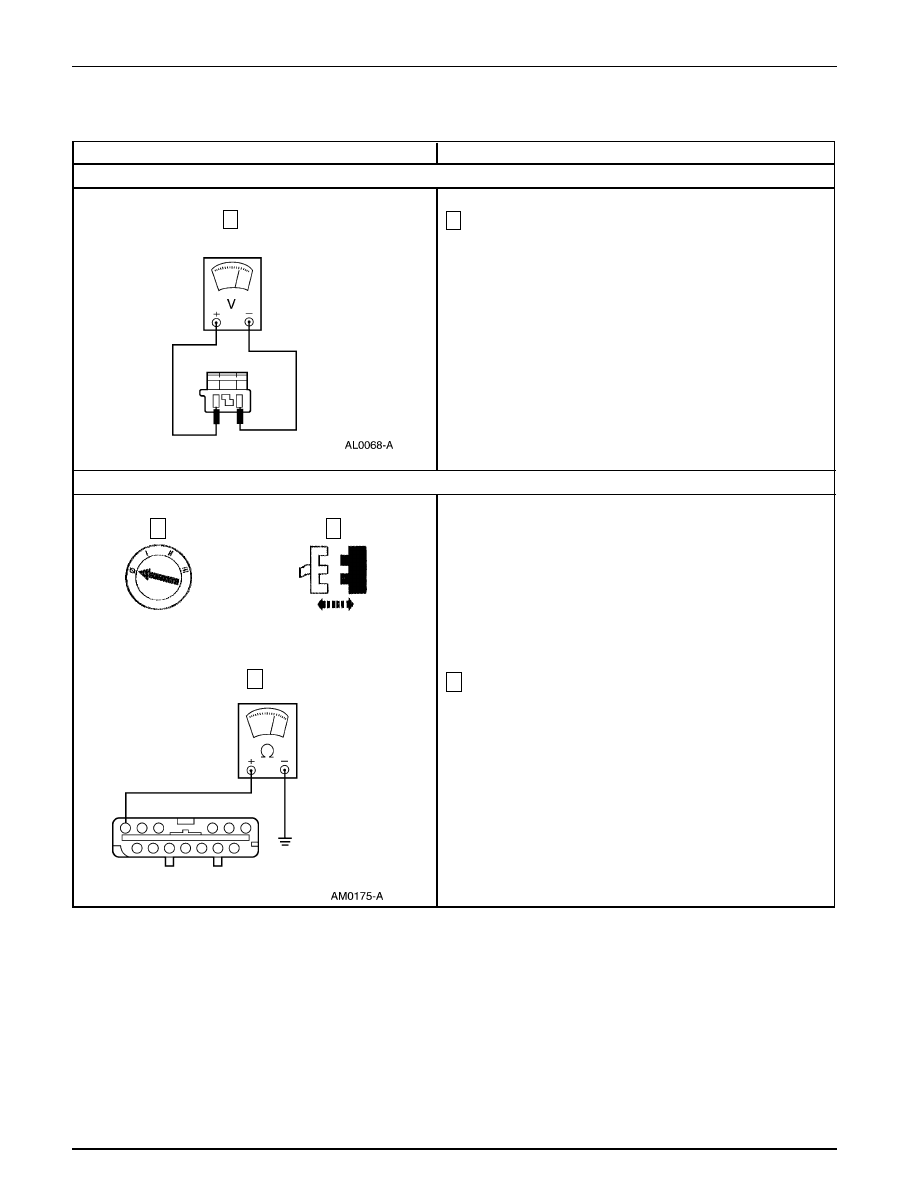

B1261-2 VERIFIQUE EL VOLTAJE DE SALIDA DEL SENSOR DE CARGA SOLAR (Continuación)

Prueba Pinpoint B1261-: DTC B1261: CIRCUITO DEL SENSOR DE RADIACIÓN SOLAR DEL A/C ESTÁ EN CORTO A TIERRA
(Continuación)

B1261-3 VERIFIQUE SI EL CIRCUITO 468 (BR) ESTÁ EN CORTO A TIERRA

3

3

Mida la resistencia a tierra del pin C298-20, circuito 468
(BR) del conector del módulo EATC.

•

¿Es mayor a 10K Ohmios?

Vaya a B1261-4.

REPARE el Circuito 468 (BR), está en corto a tierra.
PRUEBE si el sistema funciona normalmente.

2

C298 del Módulo EATC

1

3

Mida el voltaje entre los pines C294 de los circuitos 468
(BR) y 470 (PK/BK) del conector del sensor de carga solar.

•

¿Está el voltaje entre 4.7 y 5.1 voltios?

Vaya a B1261-6.

Vaya a B1261-3.

→

→

→

→

→

Si

→

→

→

→

→

No

3

→

→

→

→

→

Si

→

→

→

→

→

No

Sistema de Control Climático — Información General

412-00-52

412-00-52

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

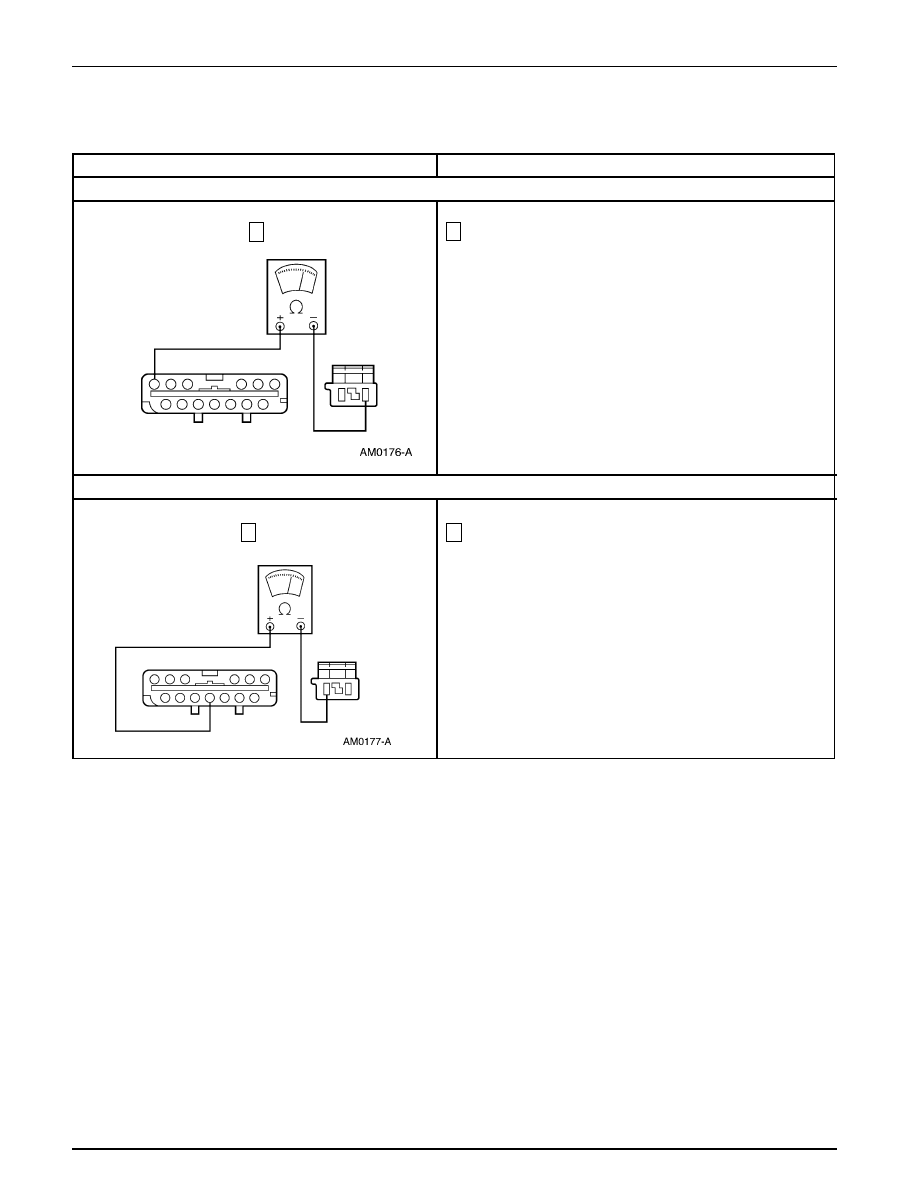

B1261-4 VERIFIQUE SI EL CIRCUITO 468 (BR) ESTÁ ABIERTO

Prueba Pinpoint B1261-: DTC B1261: CIRCUITO DEL SENSOR DE RADIACIÓN SOLAR DEL A/C ESTÁ EN CORTO A TIERRA
(Continuación)

B1261-5 VERIFIQUE SI EL CIRCUITO 470(PK/BK) ESTÁ ABIERTO

1

1

Mida la resistencia entre el pin C298-4, circuito 470 (PK/
BK) del conector del módulo EATC y el C294 del conector
del sensor de carga solar.

•

¿Es inferior a 5 Ohmios?

INSTALE un módulo nuevo EATC. PRUEBE si el
sistema funciona normalmente.

REPARE el Circuito 470 (PK/BK), está abierto.

PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

1

1

Mida la resistencia entre el pin C298-20, circuito 468 (BR)
del conector del módulo EATC y el C294 del conector del
sensor de carga solar.

•

¿Es inferior a 5 Ohmios?

Vaya a B1261-5.

REPARE el Circuito 468 (BR), está abierto. PRUEBE si
el sistema funciona normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

Sistema de Control Climático — Información General

412-00-53

412-00-53

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

B1261-6 INSPECCIONE LAS CONEXIONES

Prueba Pinpoint B1261-: DTC B1261: CIRCUITO DEL SENSOR DE RADIACIÓN SOLAR DEL A/C ESTÁ EN CORTO A TIERRA
(Continuación)

1

C298 del Módulo EATC

2

Inspeccione si los pines del conector del sensor de carga
solar y los pines C298-4, circuito 470 (PK/BK) y C298-20,
circuito 468 (BR) del conector EATC están dañados no calzan
correctamente o están mal instalados.

•

¿Están los pines de los conectores sin daños y
correctamente instalados?

INSTALE un módulo EATC nuevo. PRUEBE si el
sistema funciona normalmente.

REPARE los pines dañados o flojos. PRUEBE si el
sistema funciona normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

Sistema de Control Climático — Información General

412-00-54

412-00-54

→

→

→

→

→

Si

→

→

→

→

→

No

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

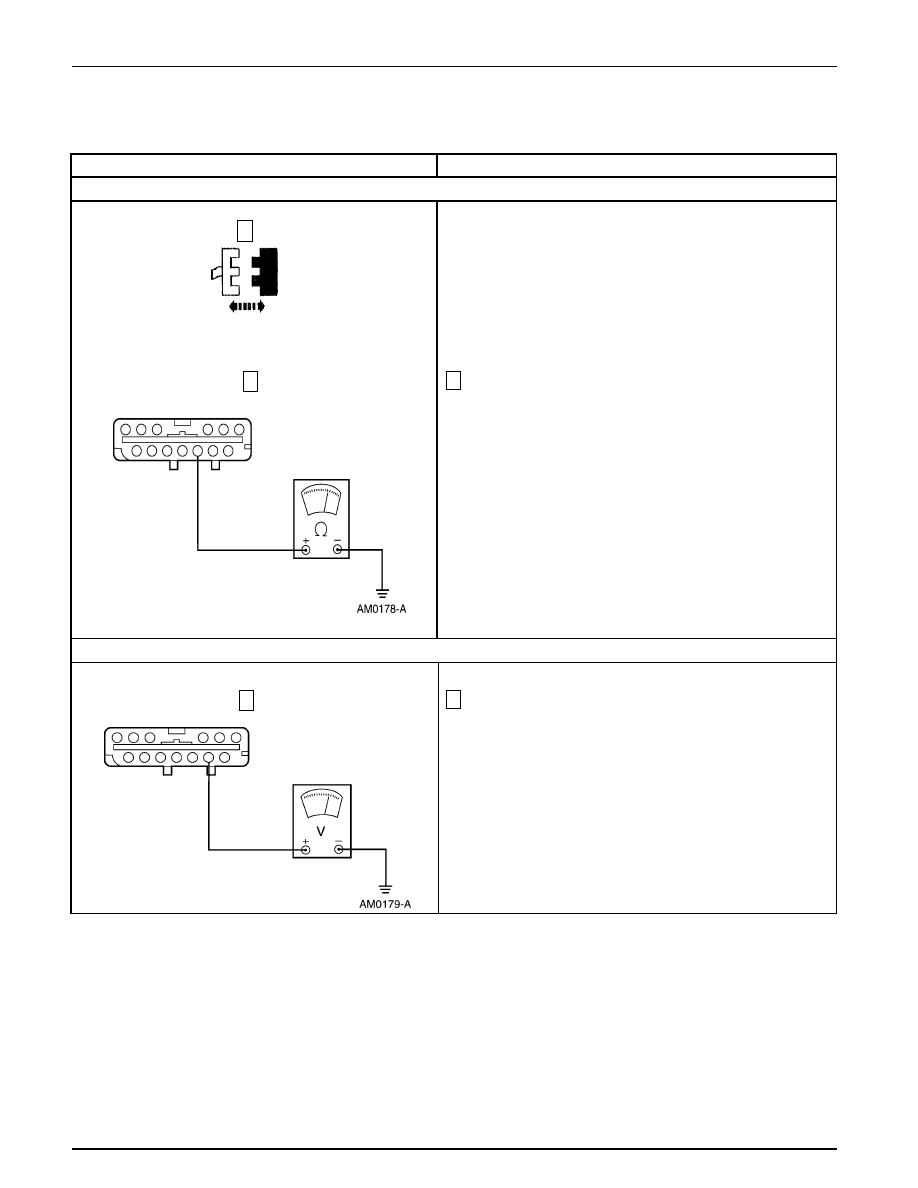

A1

VERIFIQUE SI EL CIRCUITO 57 (BK) ESTÁ ABIERTO

Prueba Pinpoint A: NO HAY COMUNICACIÓN CON EL MÓDULO DE CONTROL ELECTRÓNICO AUTOMÁTICO DE
TEMPERATURA

1

C298 del Módulo EATC

2

Mida  la resistencia a tierra del pin C298-3, circuito 57 (BK)
del conector del módulo EATC.

•

¿Es inferior a 5 Ohmios?

Vaya a A2.

REPARE el circuito 57 (BK), está abierto.

PRUEBE si el sistema funciona normalmente.

A2

VERIFIQUE SI HAY B + EN EL CIRCUITO 54 (LG/Y)

1

Mida el voltaje a tierra del pin C 298-2, circuito 54 (LG/Y) del
conector del módulo EATC.

•

¿Hay voltaje B+?

Vaya a A3.

REPARE el circuito 54 (LG/Y), está abierto. PRUEBE
si el sistema funciona normalmente

→

→

→

→

→

Si

→

→

→

→

→

No

2

1
