Ford Explorer / Mercury Mountaineer. Manual - parte 658

Sistema de Control Climático — Información General

412-00-43

412-00-43

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint B1253-: DTC B1253: CORTO A TIERRA DEL SENSOR DE TEMPERATURA INTERNA DEL VEHÍCULO
(Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

B1253-4 INSPECCIONE LAS CONEXIONES

3

Inspeccione si los pines del conector del sensor de
temperatura interna del vehículo y los pines C298-4, circuito
470 (PK/BK) y C297-21, circuito 790 (W/O) del conector EATC
están dañados, no calzan correctamente o están mal
instalados.

•

¿Están los pines de los conectores sin daños y
correctamente instalados?

INSTALE un módulo EATC nuevo. PRUEBE si el
sistema funciona normalmente.

REPARE los pines dañados o flojos. PRUEBE si el
sistema funciona normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

2

C297 del Módulo EATC

1

C298 del Módulo EATC

Sistema de Control Climático — Información General

412-00-44

412-00-44

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

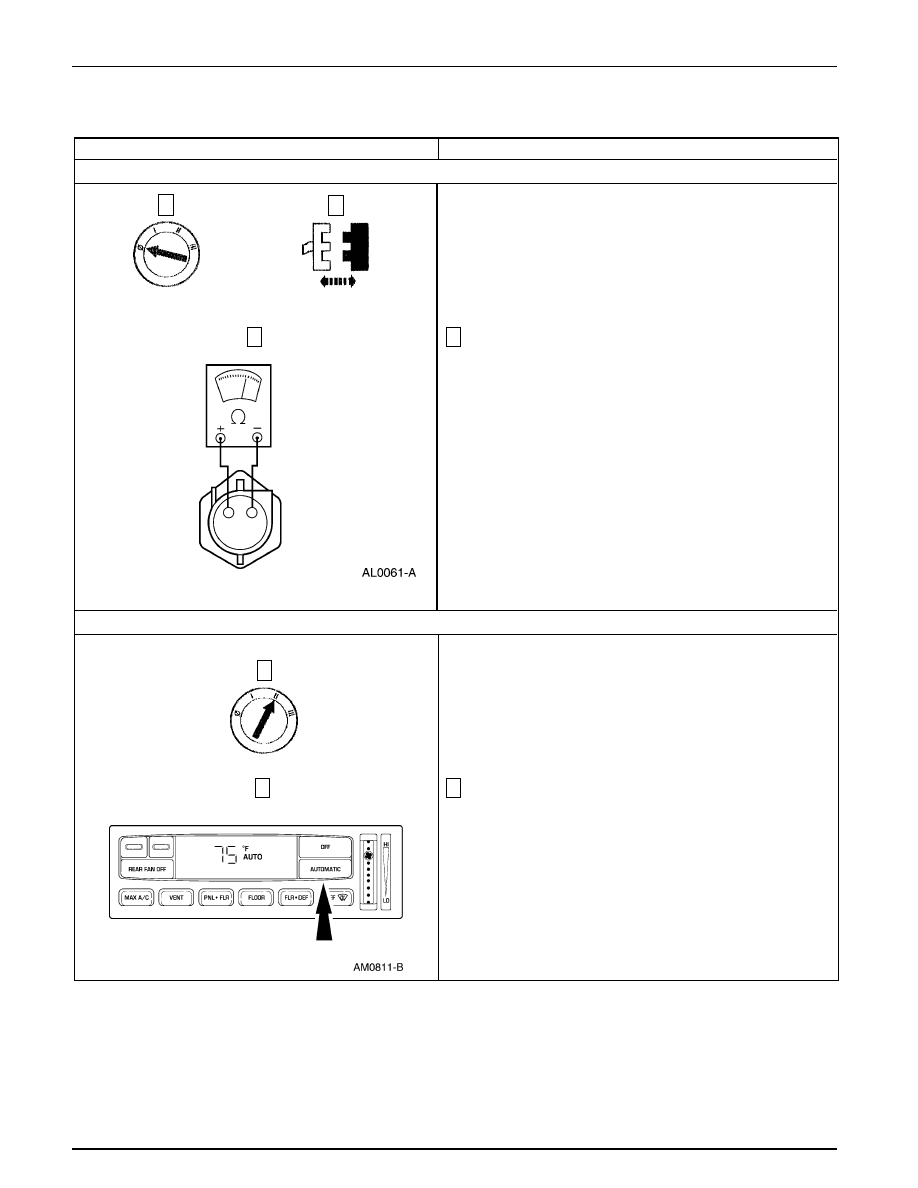

B1255-1 VERIFIQUE LA RESISTENCIA DEL SENSOR DE TEMPERATURA AMBIENTAL

3

Mida la resistencia entre los terminales del sensor de
temperatura ambiental.

•

¿Se encuentra la resistencia dentro de los valores
especificados para los siguientes rangos de temperatura:
10-20°C (50-68°F) 37.000 - 58.000 Ohmios, 20-30°C (68-86°F)
24.000-37.000 Ohmios, 30-40°C (86-104°F) 16.000-24.000
Ohmios?

Vaya a B1255-2.

INSTALE un sensor nuevo de temperatura ambiental
y el soporte (19E702). PRUEBE si el sistema funciona
normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

2

C196 del Sensor de

Temperatura Ambiental

B1255-2 VERIFIQUE EL VOLTAJE DE SALIDA DEL SENSOR EATC

1

3

2

Presione el botón AUTOMATIC.

1

2

Prueba Pinpoint B1255-: CIRCUITO ABIERTO DEL SENSOR DE TEMPERATURA AMBIENTAL DEL A/C

Sistema de Control Climático — Información General

412-00-45

412-00-45

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint B1255-: CIRCUITO ABIERTO DEL SENSOR DE TEMPERATURA AMBIENTAL DEL A/C (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

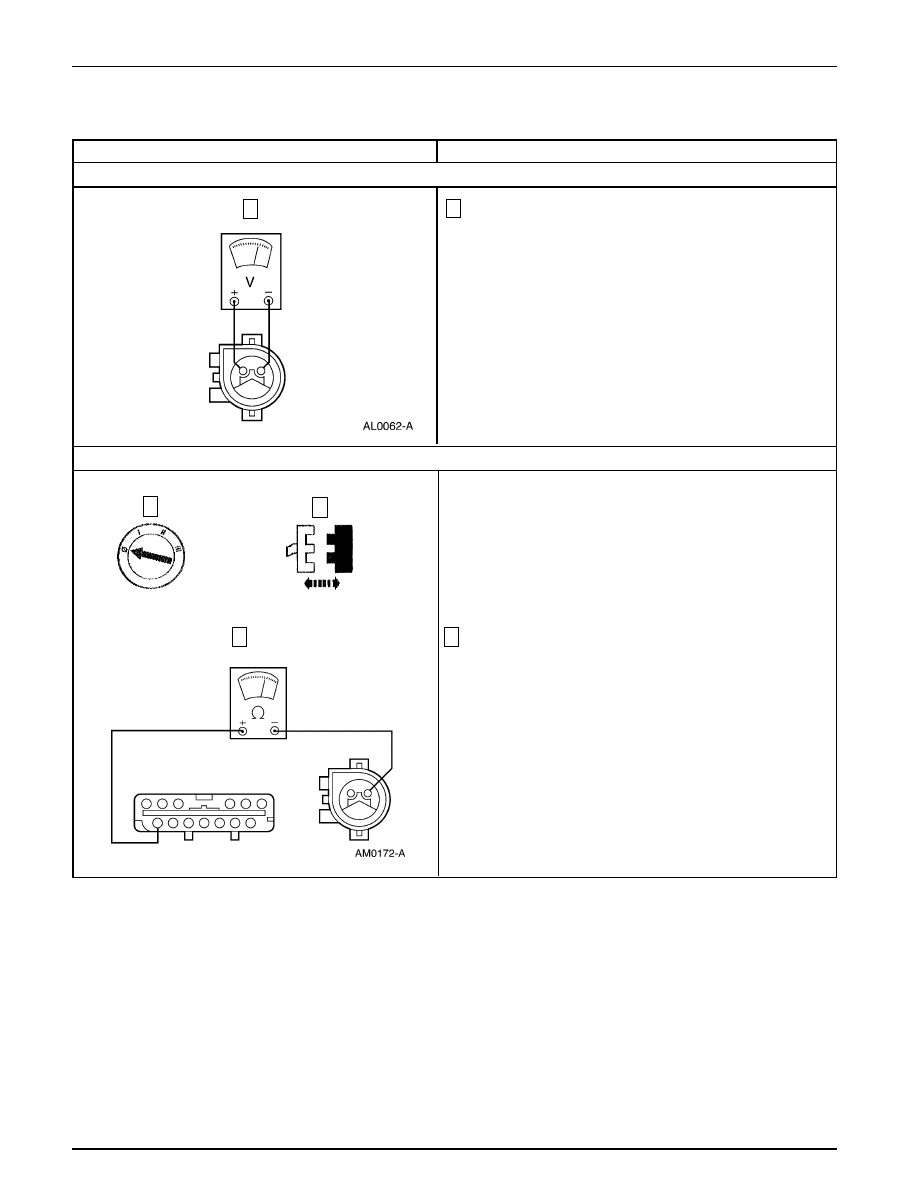

B1255-2 VERIFIQUE EL VOLTAJE DE SALIDA DEL SENSOR EATC (Continuación)

3

Mida el voltaje entre los pines del C196 en los circuitos 788
(R/O) y 470 (PK/BK).

•

¿Está el voltaje entre 4.7 y 5.1 voltios?

Vaya a B1255-5.

Vaya a B1255-3.

→

→

→

→

→

Si

→

→

→

→

→

No

B1255-3 VERIFIQUE SI EL CIRCUITO 788 (R/O) ESTÁ ABIERTO

3

3

Mida la resistencia entre el pin C298-7, circuito 788 (R/O) del
conector del módulo EATC y el C196 del conector del sensor
de temperatura ambiental.

•

¿Es inferior a 5 Ohmios?

Vaya a B1255-4.

REPARE el Circuito 788 (R/O), está abierto. PRUEBE
si el sistema funciona normalmente.

3

2

C298 del Módulo EATC

1

→

→

→

→

→

Si

→

→

→

→

→

No

Sistema de Control Climático — Información General

412-00-46

412-00-46

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint B1255-: CIRCUITO ABIERTO DEL SENSOR DE TEMPERATURA AMBIENTAL DEL A/C (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

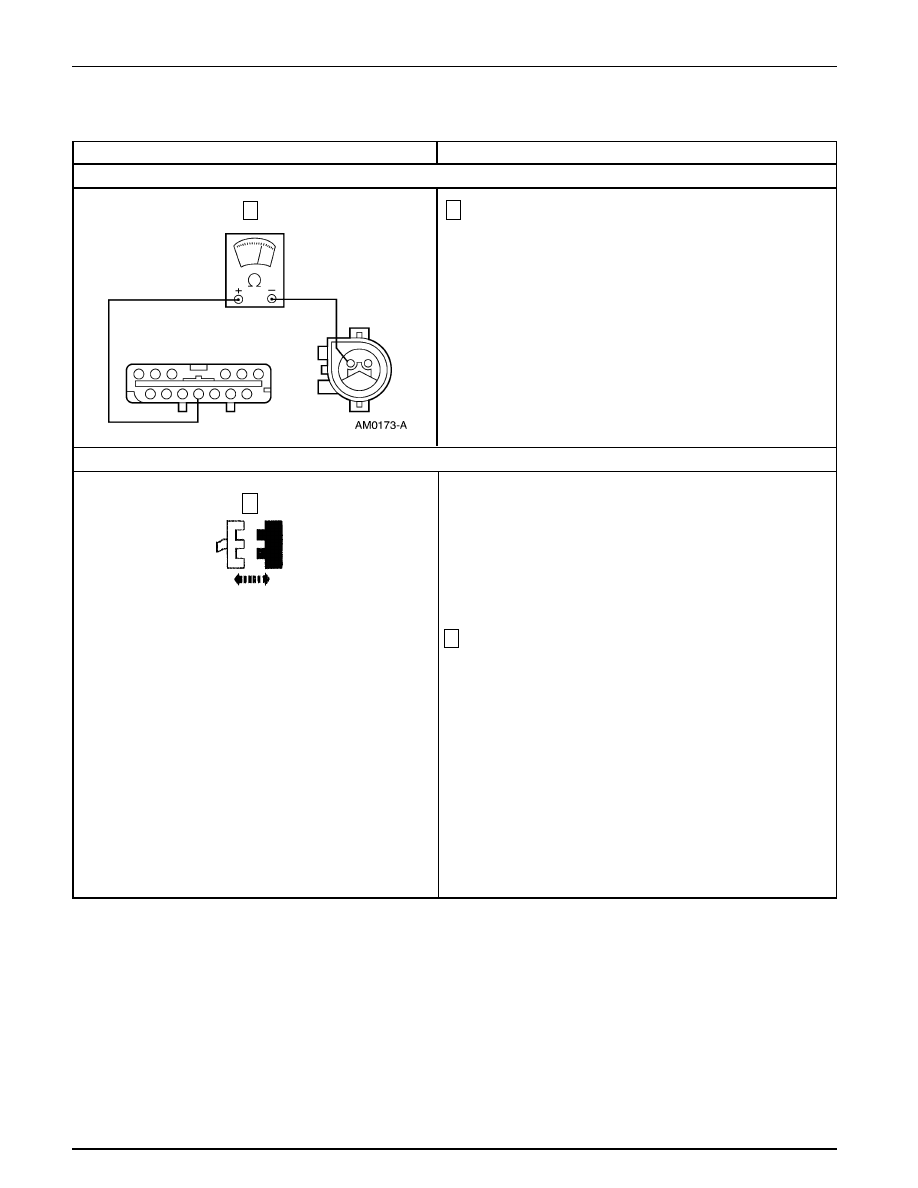

B1255-4 VERIFIQUE SI EL CIRCUITO 470 (PK/BK) ESTÁ ABIERTO

1

Mida la resistencia entre el pin C298-4, circuito 470 del
conector del módulo EATC y el C196 del conector del sensor
de temperatura ambiental.

•

¿Es inferior a 5 Ohmios?

INSTALE un módulo nuevo EATC. PRUEBE si el
sistema funciona normalmente.

REPARE el Circuito 470 (PK/BK), está abierto.
PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

B1255-5 INSPECCIONE LAS CONEXIONES

1

2

Inspeccione si los pines del conector del sensor de temperatura
ambiental y los pines C298-4, circuito 470 (PK/BK) y C298-7,
circuito 788 (R/O) del conector EATC están dañados no calzan
correctamente o están mal instalados.

•

¿Están los pines de los conectores sin daños y
correctamente instalados?

INSTALE un módulo EATC nuevo. PRUEBE si el
sistema funciona normalmente.

REPARE los pines dañados o flojos. PRUEBE si el
sistema funciona normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

1

C298 del Módulo EATC
