Sistema de Control Climático — Información General

412-00-47

412-00-47

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

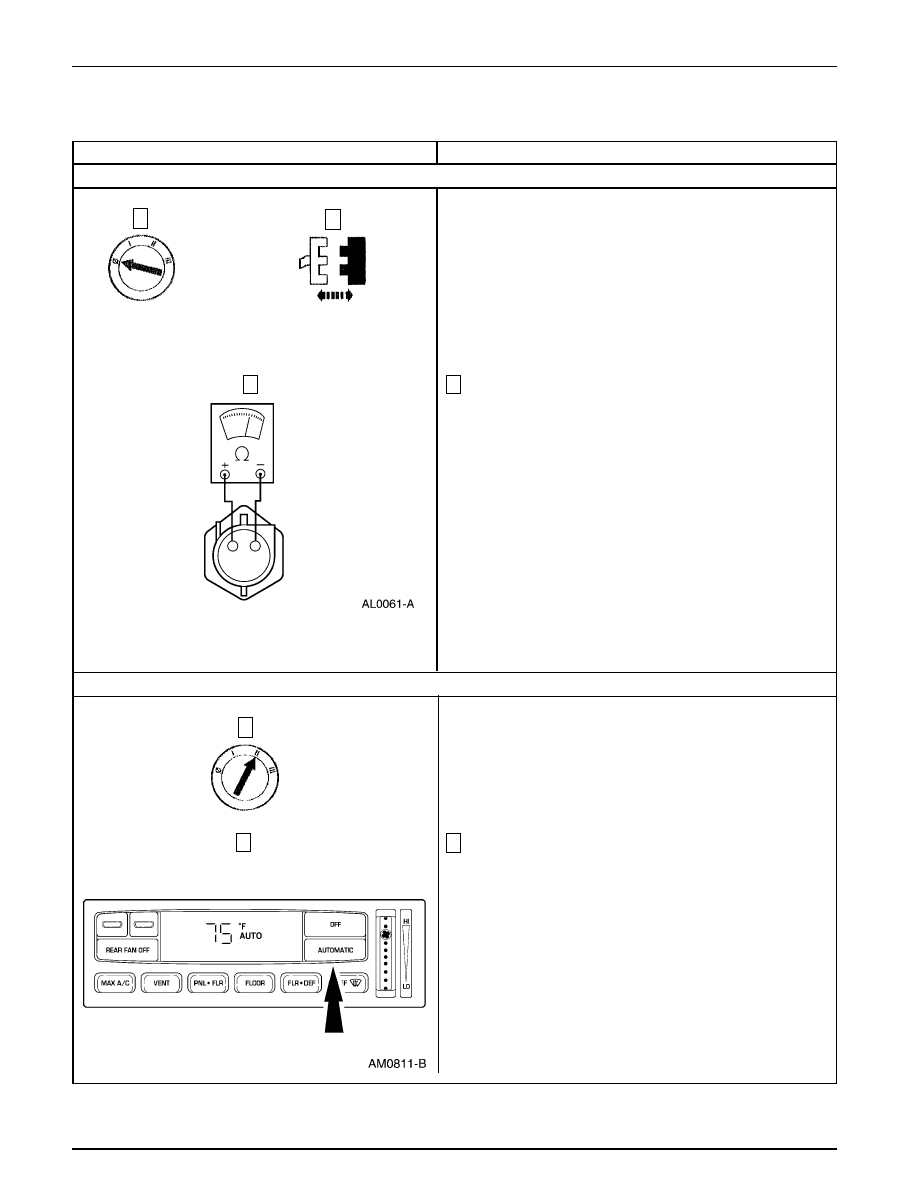

B1257-1 VERIFIQUE LA RESISTENCIA DEL SENSOR DE TEMPERATURA AMBIENTAL

3

Mida la resistencia entre los terminales del sensor de
temperatura ambiental.

•

¿Se encuentra la resistencia dentro de los valores
especificados para los siguientes rangos de temperatura:
10-20°C (50-68°F) 37.000 - 58.000 Ohmios, 20-30°C (68-
86°F) 24.000-37.000 Ohmios, 30-40°C (86-104°F) 16.000-
24.000 Ohmios?

Vaya a B1257-2.

INSTALE un sensor nuevo de temperatura ambiental
y el soporte. PRUEBE si el sistema funciona
normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

B1257-2 VERIFIQUE EL VOLTAJE DE SALIDA DEL SENSOR DE TEMPERATURA AMBIENTAL

3

2

Pulse el botón AUTOMATIC.

2

C196 del Sensor de

Temperatura Ambiental

Prueba Pinpoint B1257-: DTC B1257: CORTO A TIERRA DEL SENSOR DE TEMPERATURA AMBIENTAL.

1

1

2

Sistema de Control Climático — Información General

412-00-48

412-00-48

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

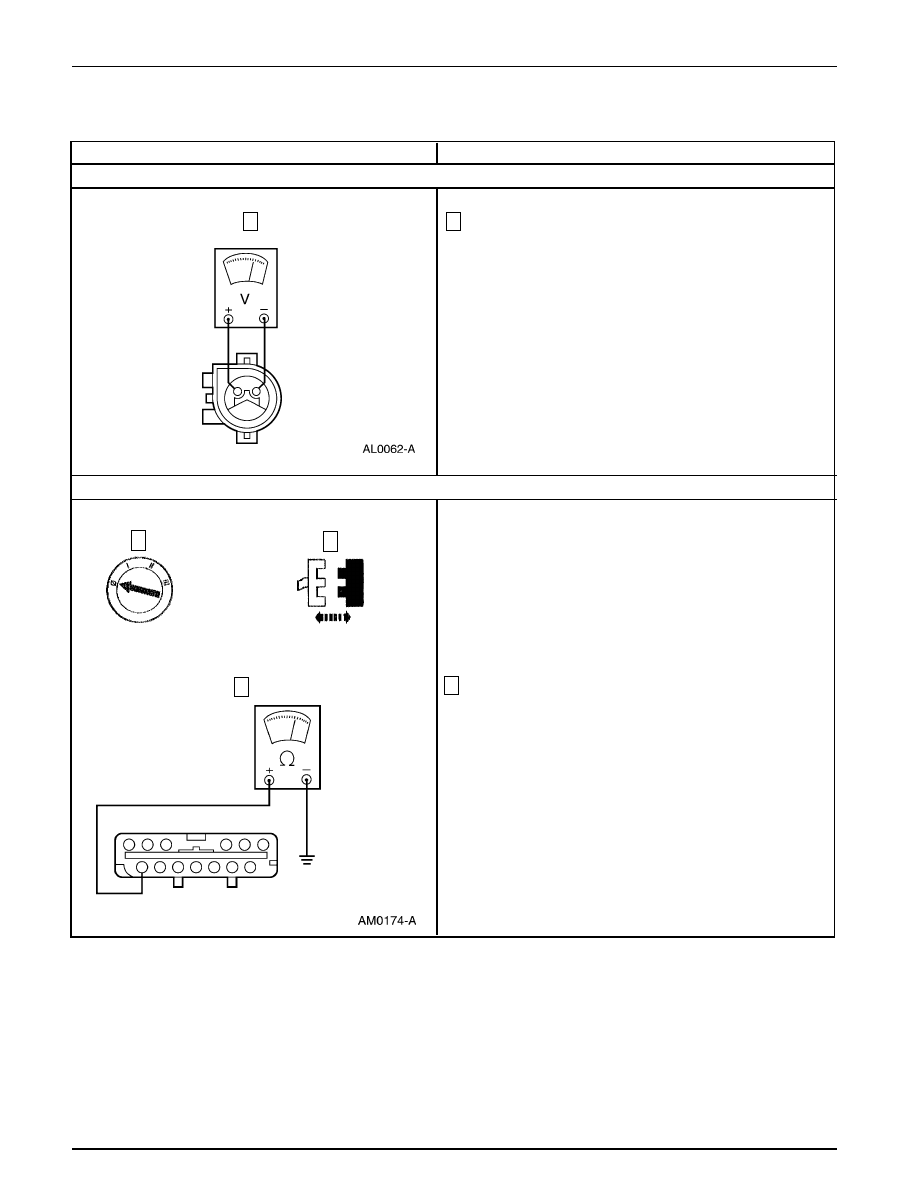

B1257-2 VERIFIQUE EL VOLTAJE DE SALIDA DEL SENSOR DE TEMPERATURA AMBIENTAL (Continuación)

3

Mida el voltaje entre los pines C196 de los circuitos 788 (R/
O) y 470 (PK/BK) del sensor de temperatura ambiental.

•

¿Está el voltaje entre 4.7 y 5.1 voltios?

Vaya a B1257-4.

Vaya a B1257-3.

→

→

→

→

→

Si

→

→

→

→

→

No

B1257-3 VERIFIQUE SI EL CIRCUITO 788 (R/O) ESTÁ EN CORTO

3

3

Mida la resistencia a tierra del pin C298-7, circuito 788 (R/O)
del conector del módulo EATC.

•

¿Es mayor a 10.000 Ohmios?

INSTALE un módulo nuevo EATC. PRUEBE si el
sistema funciona normalmente.

REPARE el Circuito 788 (R/O), está en corto a tierra.
PRUEBE si el sistema funciona normalmente.

Prueba Pinpoint B1257-: DTC B1257: CORTO A TIERRA DEL SENSOR DE TEMPERATURA AMBIENTAL (Continuación)

3

2

C298 del Módulo EATC

1

→

→

→

→

→

Si

→

→

→

→

→

No

Sistema de Control Climático — Información General

412-00-49

412-00-49

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

B1257-4 INSPECCIONE LAS CONEXIONES

Prueba Pinpoint B1257-: DTC B1257: CORTO A TIERRA DEL SENSOR DE TEMPERATURA AMBIENTAL (Continuación)

1

C298 del Módulo EATC

2

Inspeccione si los pines del conector del sensor de
temperatura ambiental y los pines C280-4, circuito 470 (PK/
BK) y C298-7, circuito 788 (R/O) del conector EATC están
dañados no calzan correctamente o están mal instalados.

•

¿Están los pines de los conectores sin daños y
correctamente instalados?

INSTALE un módulo EATC nuevo. PRUEBE si el
sistema funciona normalmente.

REPARE los pines dañados o flojos. PRUEBE si el
sistema funciona normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

Sistema de Control Climático — Información General

412-00-50

412-00-50

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

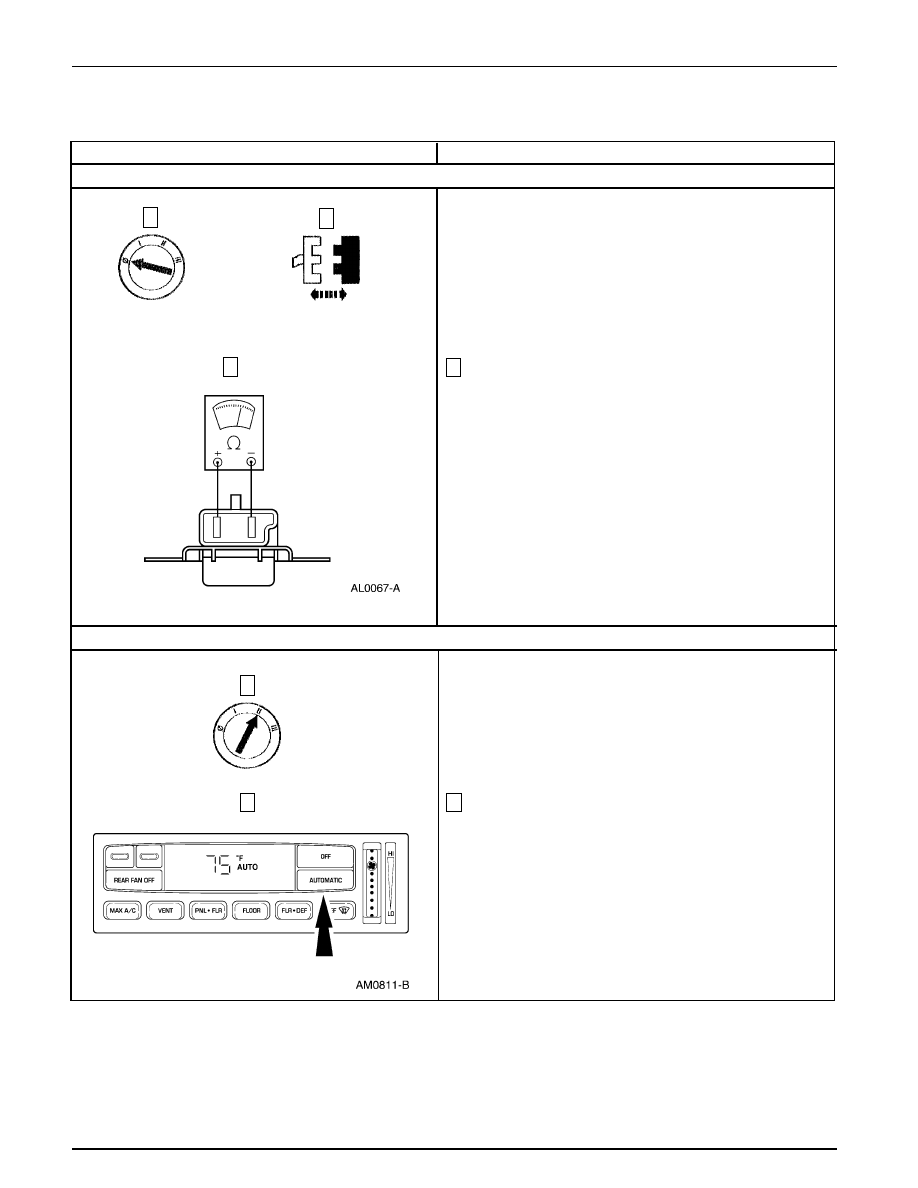

B1261-1 VERIFIQUE LA RESISTENCIA DEL SENSOR DE CARGA SOLAR

Prueba Pinpoint B1261-: DTC B1261: CIRCUITO DEL SENSOR DE RADIACIÓN SOLAR DEL A/C ESTÁ EN CORTO A TIERRA

2

C294 del Sensor de

Carga Solar

3

Nota: Conecte el terminal de tierra del multímetro a la tierra
del sensor, circuito 470 (PK/BK).

Mida la resistencia entre los terminales del sensor de carga
solar.

•

¿Es mayor a 0 Ohmios?

Vaya a B1261-2.

INSTALE un sensor nuevo (19E663) de carga solar.
PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

1

3

B1261-2 VERIFIQUE EL VOLTAJE DE SALIDA DEL SENSOR DE CARGA SOLAR

1

2

2

Pulse el botón AUTOMATIC.
