Ford Explorer / Mercury Mountaineer. Manual - parte 661

Sistema de Control Climático — Información General

412-00-55

412-00-55

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

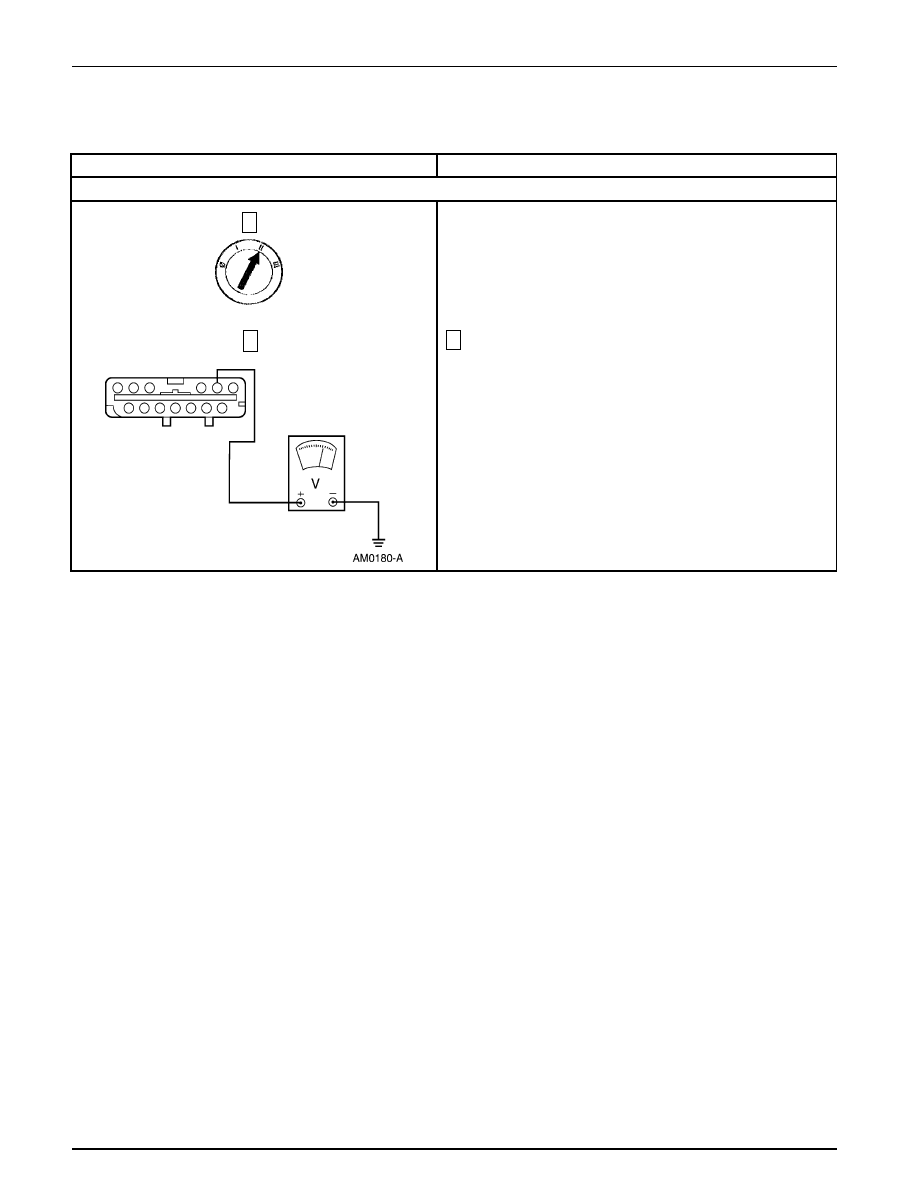

A3

VERIFIQUE SI EL CIRCUITO 364(BK/LG) TIENE B +

Prueba Pinpoint A: NO HAY COMUNICACIÓN CON EL MÓDULO DE CONTROL ELECTRÓNICO AUTOMÁTICO DE
TEMPERATURA

(Continuación)

2

Mida el voltaje a tierra del pin C298-16, circuito 364(BK/LG)
del conector del módulo EATC.

•

¿Hay voltaje positivo?

VAYA a la Sección 418-00 para diagnosticar el
problema de la red.

REPARE el circuito 364(BK/LG), está abierto. PRUEBE
si el sistema funciona normalmente

2

→

→

→

→

→

Si

→

→

→

→

→

No

1

Sistema de Control Climático — Información General

412-00-56

412-00-56

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

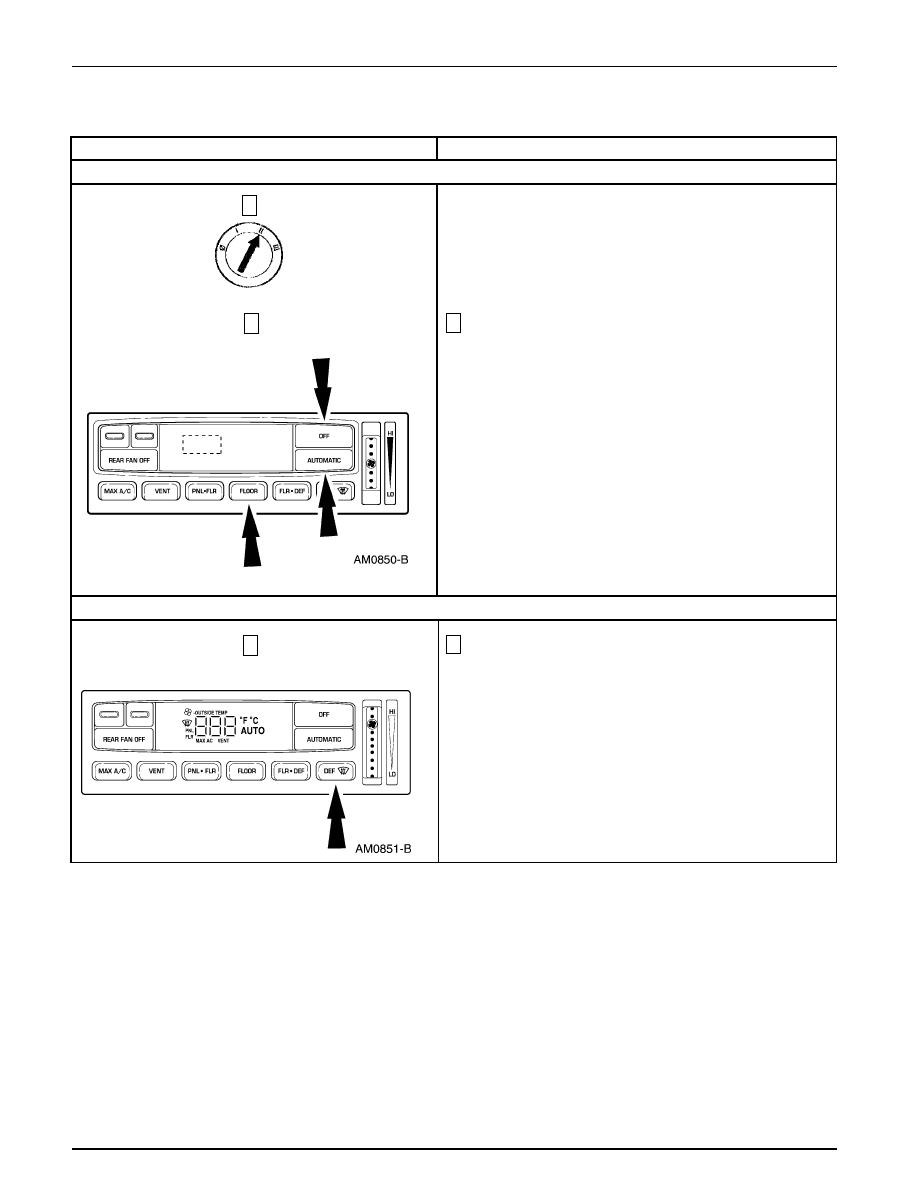

B1

EJECUTE UNA AUTOPRUEBA DEL MÓDULO EATC

Prueba Pinpoint B: EL SISTEMA EATC ESTÁ INOPERANTE, INTERMITENTE O FUNCIONA EN FORMA INCORRECTA

2

Ejecute una autoprueba del módulo EATC. Para información
adicional, refiérase a Autoprueba del Módulo de Control
Electrónico Automático de Temperatura en esta sección.
Registre los DTCs, si aparece alguno.

•

¿Apareció algún DTC como resultado de la autoprueba?

REFIÉRASE al Índex de Códigos de Diagnóstico de
Fallas (DTC) del Módulo de Control Electrónico
Automático de Temperatura (EATC). EJECUTE los
diagnósticos necesarios y REPARE lo que sea
necesario.

Vaya a B2.

2

→

→

→

→

→

Si

→

→

→

→

→

No

1

B2

REVISE LA PANTALLA FLUORESCENTE DE VACÍO

1

Salga de la autoprueba, presione el botón DEFROST.
Observe los símbolos de funciones mostrados en la pantalla
fluorescente de vacío.

•

¿La lectura es correcta y completa sin ningún elemento
faltante?

Vaya a B3.

INSTALE un módulo nuevo EATC. PRUEBE si el
sistema funciona normalmente.

1

→

→

→

→

→

Sí

→

→

→

→

→

No

Sistema de Control Climático — Información General

412-00-57

412-00-57

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

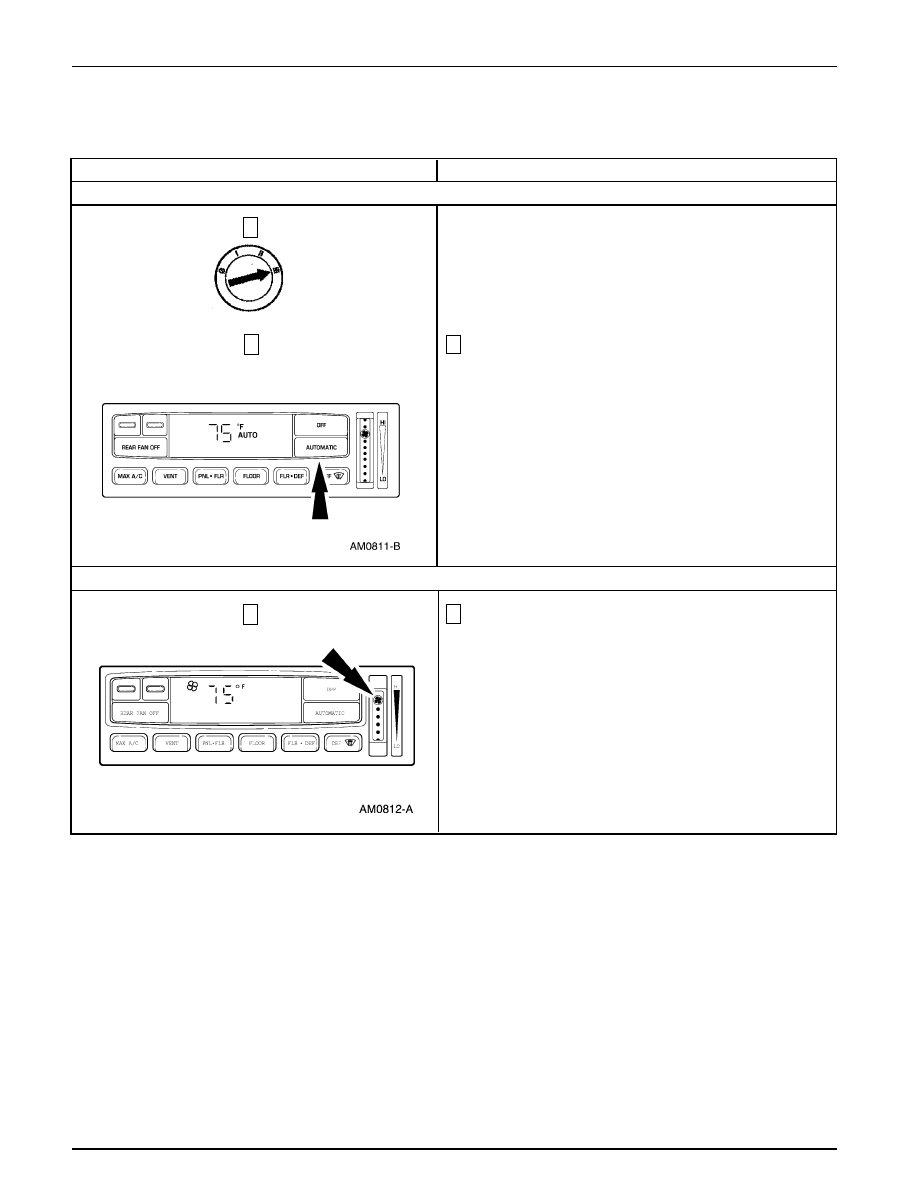

B3

VERIFIQUE EL FUNCIONAMIENTO AUTOMÁTICO

Prueba Pinpoint B: EL SISTEMA EATC ESTÁ INOPERANTE, INTERMITENTE O FUNCIONA EN FORMA INCORRECTA
(Continuación)

2

Pulse el botón AUTOMATIC.

•

¿Aparecen en la pantalla las lecturas AUTO y la
temperatura seleccionada?

Vaya a B4.

VAYA a Prueba Pinpoint T.

2

→

→

→

→

→

Si

→

→

→

→

→

No

B4

VERIFIQUE EL FUNCIONAMIENTO MANUAL DE LA VELOCIDAD ALTA DEL MOTOR SOPLADOR

1

Ajuste la velocidad del motor soplador a la velocidad
máxima.

•

¿La velocidad del motor soplador aumenta en forma
uniforme hasta la velocidad alta?

Vaya a B5.

VAYA a Prueba Pinpoint S.

1

→

→

→

→

→

Sí

→

→

→

→

→

No

1

Sistema de Control Climático — Información General

412-00-58

412-00-58

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

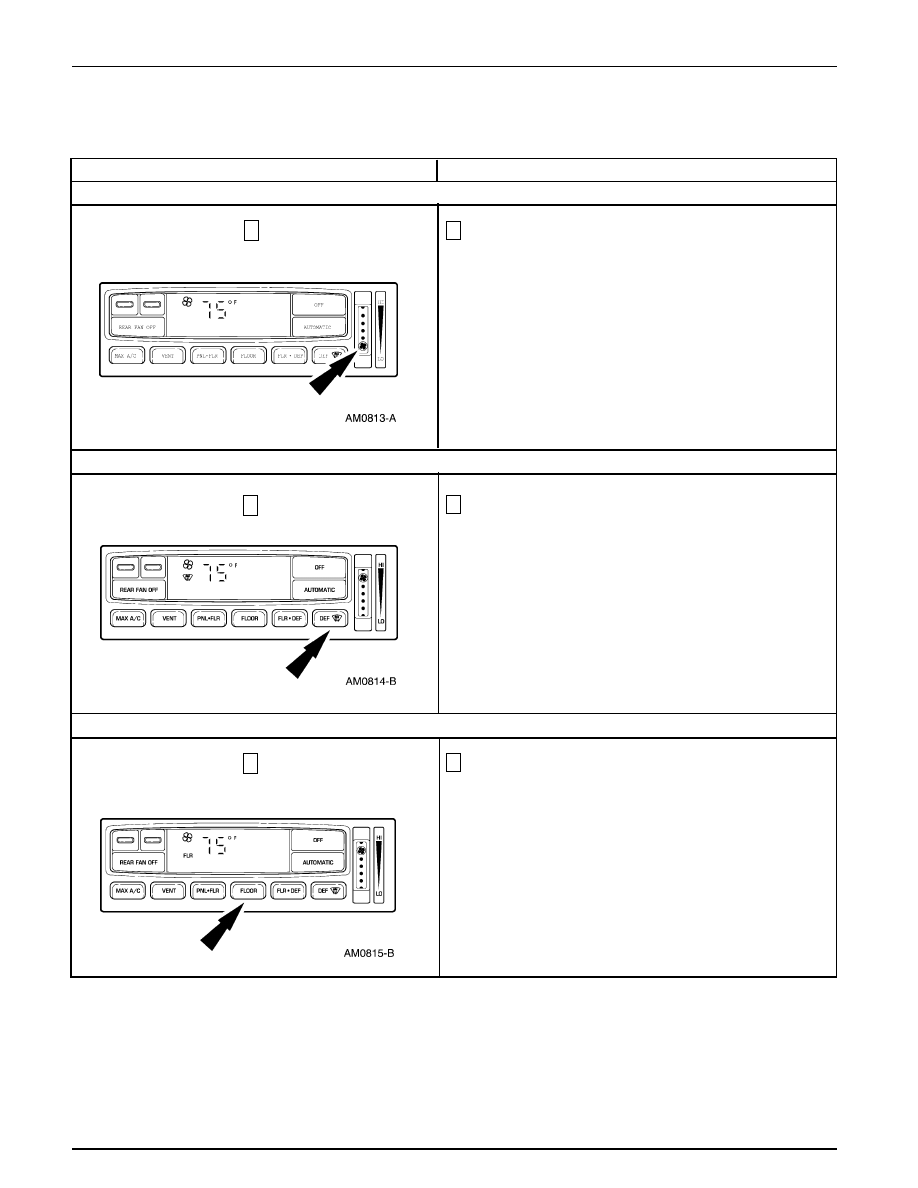

B5

VERIFIQUE EL FUNCIONAMIENTO MANUAL DE LA VELOCIDAD BAJA DEL MOTOR SOPLADOR

Prueba Pinpoint B: EL SISTEMA EATC ESTÁ INOPERANTE, INTERMITENTE O FUNCIONA EN FORMA INCORRECTA
(Continuación)

1

Ajuste la velocidad del motor soplador al mínimo.

•

¿Permanece el motor soplador a alta velocidad?

VAYA a Prueba Pinpoint Q.

Vaya a B6.

1

→

→

→

→

→

Si

→

→

→

→

→

No

B6

VERIFIQUE EL FUNCIONAMIENTO MANUAL DE DEFROST (DESCONGELADOR)

1

Pulse el botón DEFROST.

•

¿Sale aire exterior a través de la salida del parabrisas y a
través de las boquillas laterales?

Vaya a B7.

VAYA a Prueba Pinpoint  D.

1

→

→

→

→

→

Sí

→

→

→

→

→

No

B7

VERIFIQUE EL FUNCIONAMIENTO MANUAL DE FLOOR (PISO)

1

pulse el botón FLOOR.

•

¿Sale aire del exterior a través del ducto del piso?

Vaya a B8.

VAYA a Prueba Pinpoint D.

1

→

→

→

→

→

Sí

→

→

→

→

→

No
