Sistema de Control Climático — Información General

412-00-15

412-00-15

DIAGNOSTICO Y PRUEBA (Continuación)

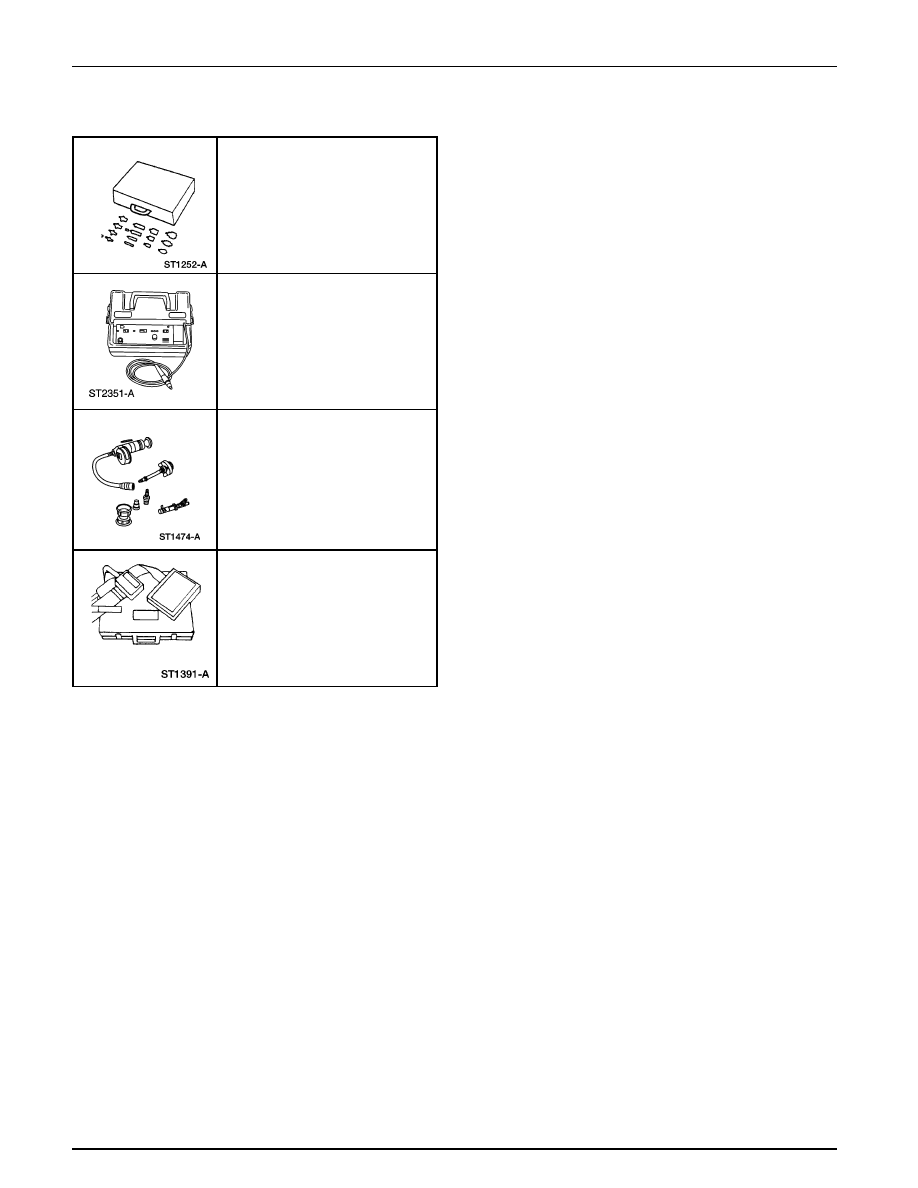

Herramienta(s) Especial(es)

Conjunto de Conexiones para
Probar Acondicionador de Aire R-
12 / R-134a, 412-DS028 (014-00333)
o un equivalente

Detector de fugas de Refrigerante
216-00001 o un equivalente

Probador de Presión Radiador /
Núcleo de Calefactor, 014-R1072, o
un equivalente

Caja de Conexiones de 104 Pines
EEC-V, 418-049 (014-00950), o una
equivalente

Sistema de Control Climático — Información General

412-00-16

412-00-16

DIAGNOSTICO Y PRUEBA (Continuación)

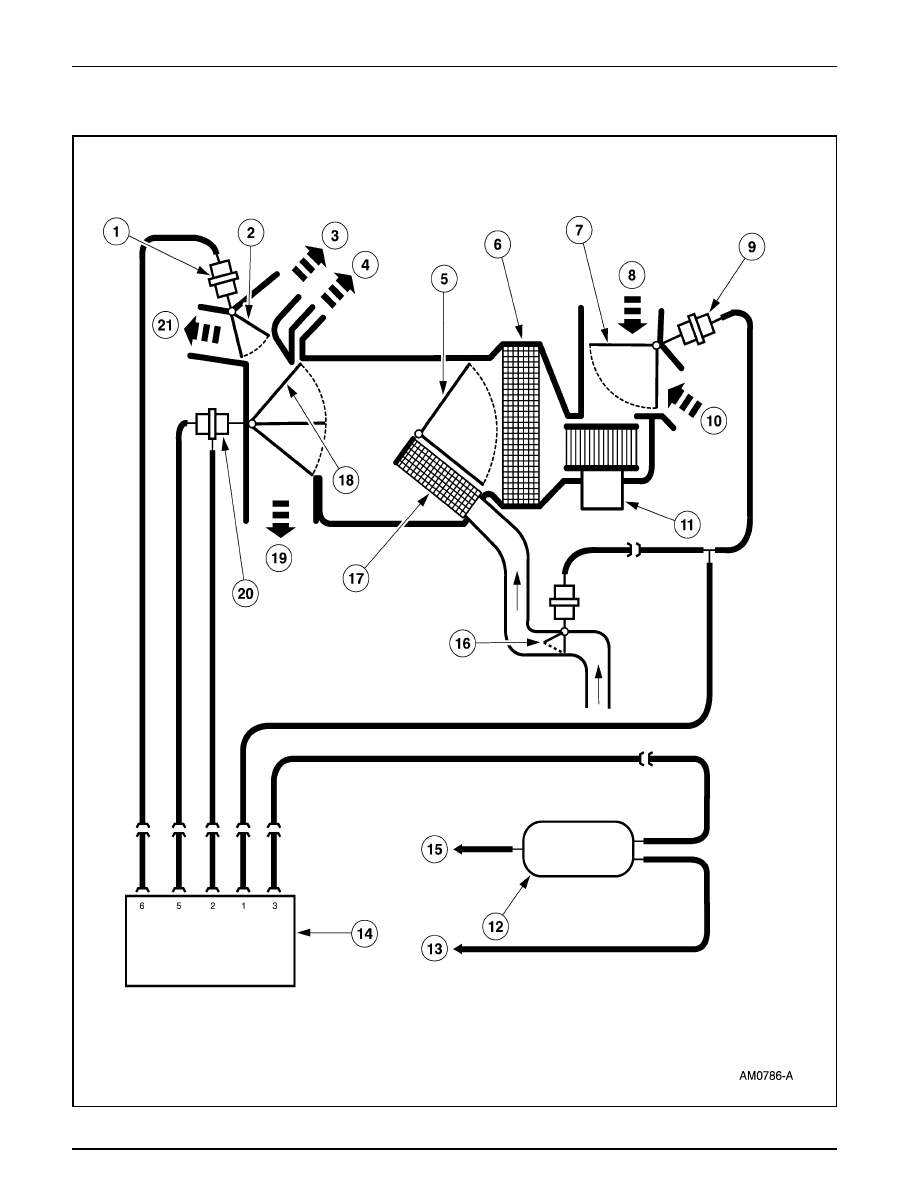

Esquema de Vacío - A/C Manual

Sistema de Control Climático — Información General

412-00-17

412-00-17

Número

Item

de Parte

Descripción

1

18A318

Servomotor de control, compuerta
panel / descongelador

2

18A478

Compuerta panel / descongelador
(posición de vacío completo)

3

—

Flujo de aire de descongelamiento

4

—

Flujo de aire desempañante
ventanas laterales

5

18B545

Compuerta para mezclar
temperaturas (posición calor
completo)

6

19860

Núcleo del evaporador del A/C

7

19A813

Compuerta del ducto de entrada de
aire (posición de vacío completo)

8

—

Entrada del aire exterior

9

18A318

Servomotor de control, compuerta
del ducto de entrada de aire

10

—

Entrada de aire recirculado

11

19805

Motor soplador del A/C

Número

Item

de Parte

Descripción

12

19A566

Tanque recipiente de vacío A/C y
soporte

13

—

Vacío desde el múltiple de admisión
del motor

14

19B888

Interruptor selector de función del
calefactor- A/C

15

—

Vacío para los solenoides de cubo
4 x 4

16

18495

Válvula de derivación de agua

17

18476

Núcleo del calefactor

18

18A559

Compuerta piso / panel (posición
de vacío completo)

19

—

Flujo de aire al piso

20

18A318

Servomotor de control, compuerta
piso / panel

21

—

Flujo de aire de ventilación del panel

Color

Orificio de Manguera

Función

1

Blanco

Compuerta del ducto de entrada

de aire y válvula de derivación
de agua

2

Amarillo

Compuerta piso / panel

3

Negro

Fuente de vacío

4

—

No se utiliza

5

Azul

Compuerta piso / panel

6

Rojo

Compuerta panel / descongelador

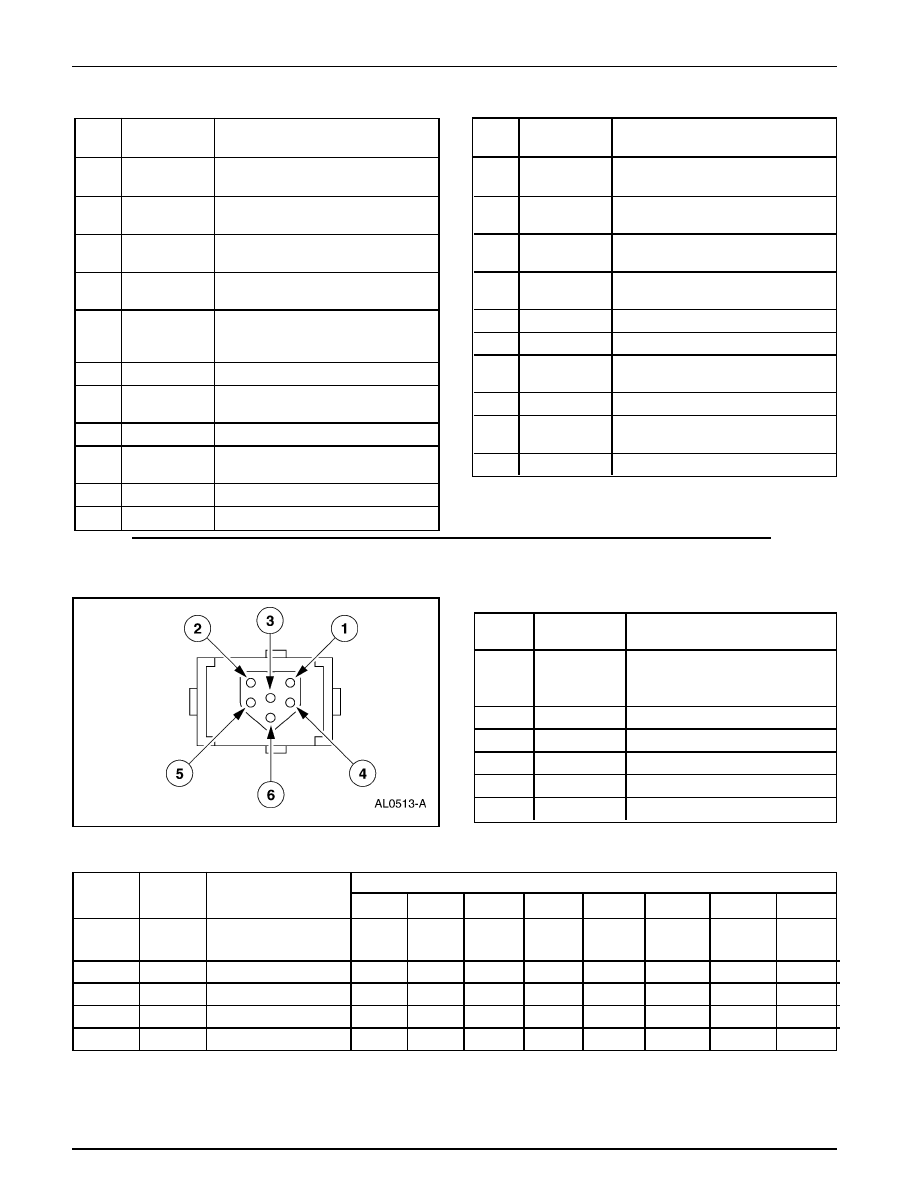

Vista del Conector de Vacío - A/C Manual

1

Blanco

Exterior/recirculación,

V

NV

NV

V

NV

NV

NV

NV

derivación de agua

2

Amarillo

Piso / panel

NV

NV

NV

V

NV

V

NV

NV

3

Negro

Fuente de vacío

V

V

V

V

V

V

V

V

5

Azul

Piso completo

NV

NV

NV

V

V

V

V

NV

6

Rojo

Panel / descongelador

V

V

V

NV

V

NV

NV

NV

TABLA DE APLICACIÓN DE VACÍO - A/C MANUAL

Orificio

del

Interruptor

Color

Función

Posición del Interruptor Selector de Función

MAX

A/C

A/C

PNL/

VENT

OFF

FLR/

PNL

FLR

FLR/

DEF

DEF

V = Vacío

NV = No Hay Vacío

DIAGNOSTICO Y PRUEBA (Continuación)

Sistema de Control Climático — Información General

412-00-18

412-00-18

DIAGNOSTICO Y PRUEBA (Continuación)

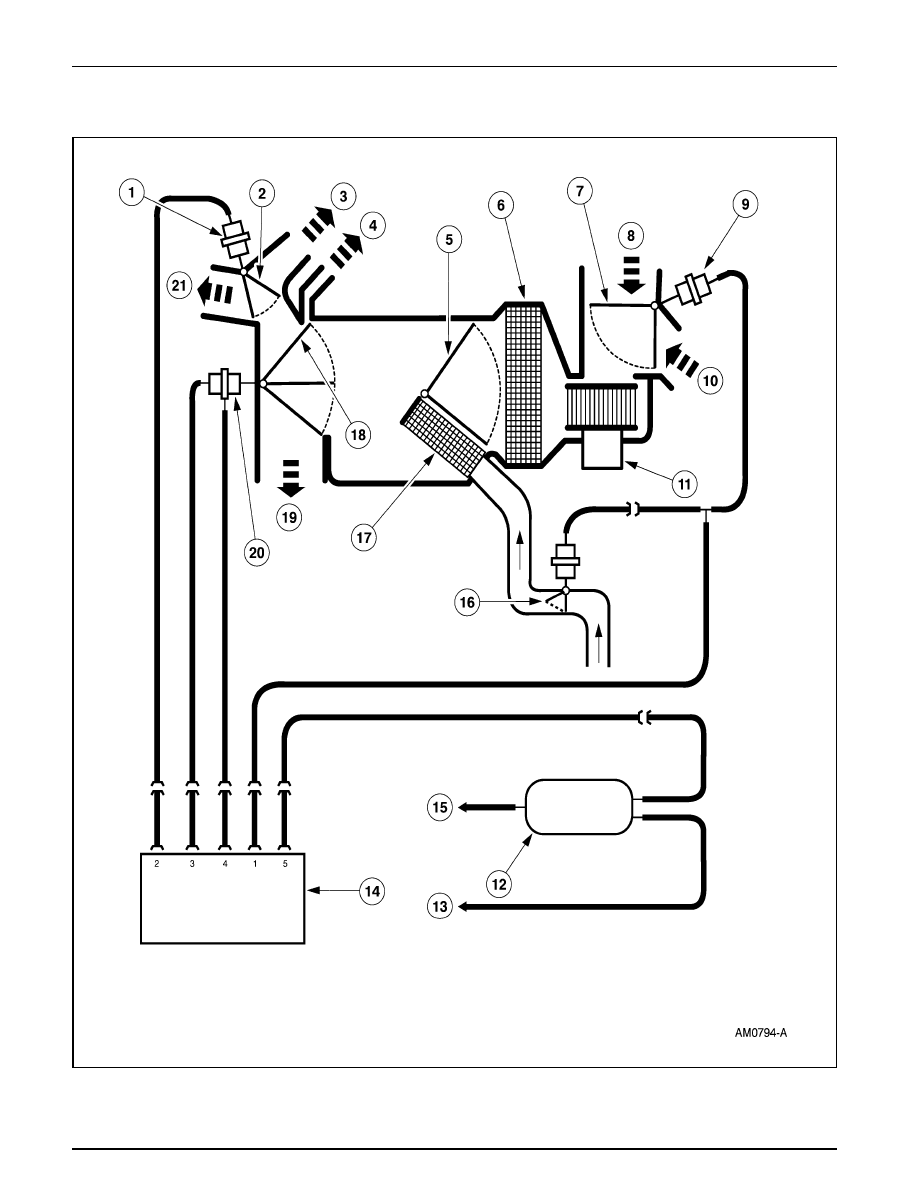

Esquemas de Vacío - Sistema de Control Climático Electrónico Automático
