Sistema de Control Climático — Información General

412-00-11

412-00-11

DESCRIPCION Y OPERACION (Continuación)

• El compresor A/C estará habilitado cuando se selecciona

DEFROST para deshumidificar el aire y reducir el
empañamiento del parabrisas.

• El motor soplador está encendido.

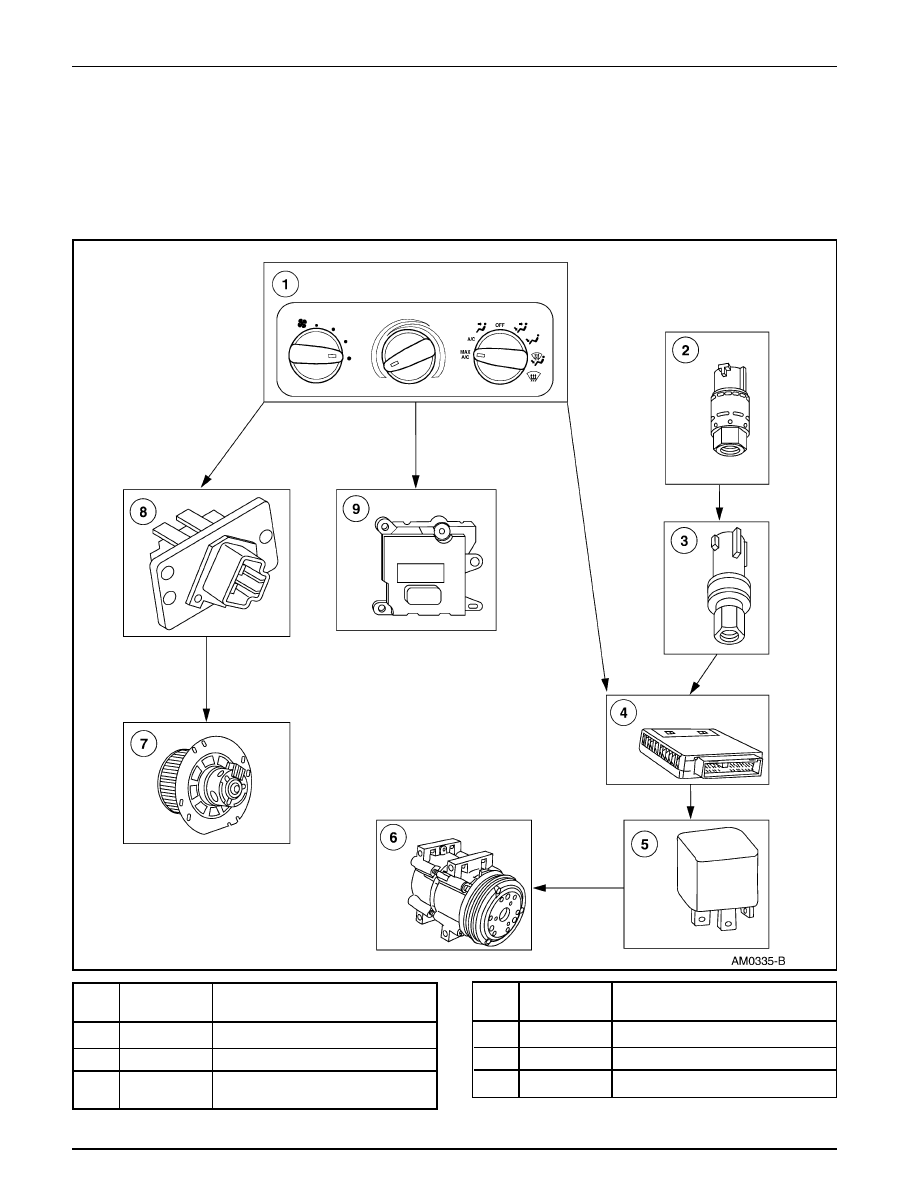

Componentes Eléctricos del A/C Manual

Número

Item

de  Parte

Descripción

1

19980

Conjunto de control del A/C manual

2

19E561

Interruptor cíclico del A/C

3

19D594

Interruptor de corte de presión del
A/C

Número

Item

de Parte

Descripción

4

12A650

Módulo de control del tren motriz

5

14B192

Relé WOT del A/C

6

19703

Compresor del A/C

Sistema de Control Climático — Información General

412-00-12

412-00-12

Número

Item

de Parte

Descripción

7

18527

Motor soplador

8

18591

Resistencia interruptora del motor
soplador del calefactor

Número

Item

de Parte

Descripción

9

19E616

Motor accionador de compuerta
electrónica del A/C

DESCRIPCION Y OPERACION (Continuación)

Sistema de Control Climático — Información General

412-00-13

412-00-13

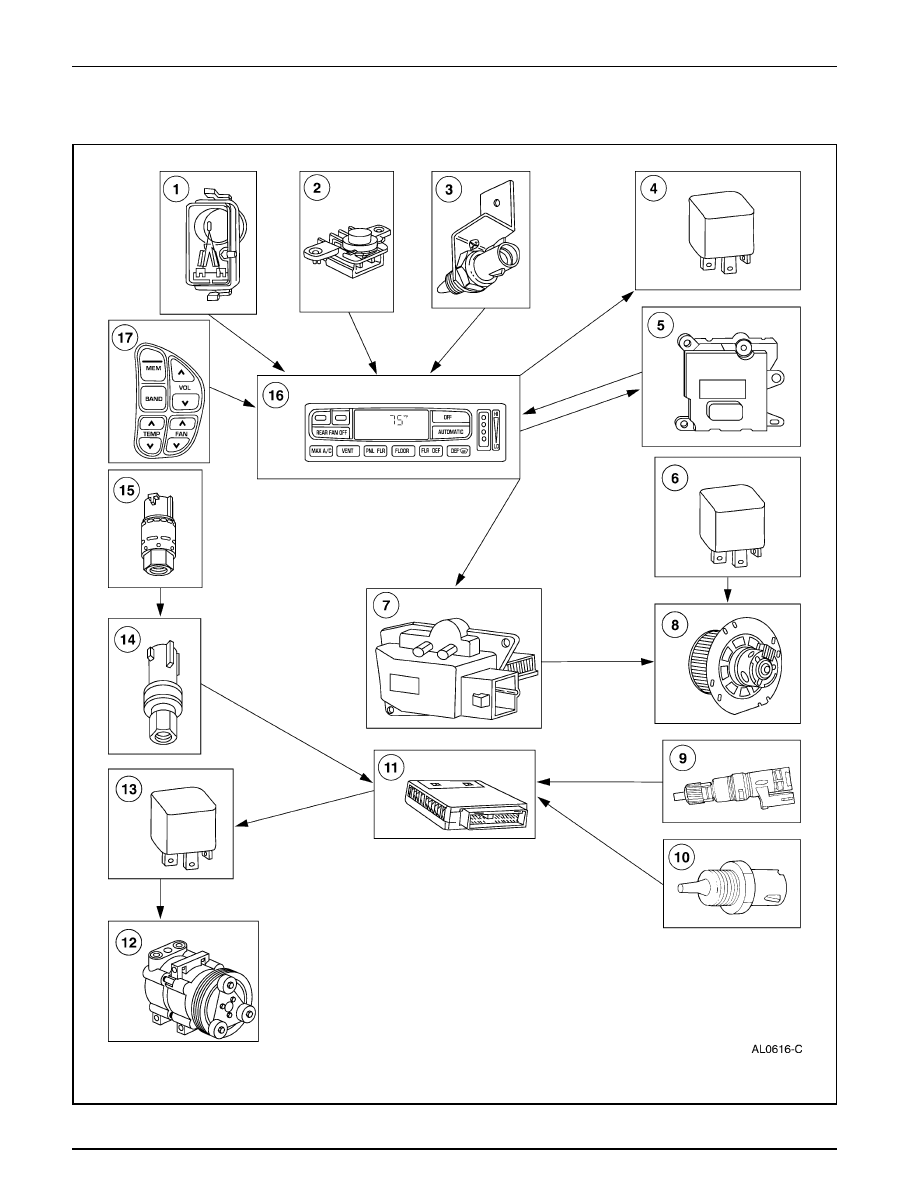

Componentes Eléctricos del Control Electrónico Automático de la Temperatura

DESCRIPCION Y OPERACION (Continuación)

Sistema de Control Climático — Información General

412-00-14

412-00-14

DESCRIPCION Y OPERACION (Continuación)

DIAGNOSTICO Y PRUEBA

Sistema de Control Climático

Para información adicional acerca de los esquemas y
conectores, refiérase a los Diagramas de Cableado, Celda 54 -
Acondicionador de Aire / Calefacción.

Refiérase a la casilla 55 de Diagramas Eléctricas del Control de
Temperatura Automático Electrónico (EATC) para información
esquemática y de conectores.

Número

Item

de Parte

Descripción

1

19D888

Manguera y articulación sensora de
control de temperatura automático

2

19E663

Sensor de carga solar del A/C

3

19E702

Sensor y soporte de temperatura de
aire ambiental del A/C

4

14B192

Relé del soplador de la consola
trasera

5

19E616

Motor accionador de la compuerta
electrónica del A/C

6

14B192

Relé del motor soplador

7

19E624

Control de velocidad del motor
soplador del A/C

8

18527

Motor soplador

Número

Item

de Parte

Descripción

9

9E731

Sensor de velocidad del vehículo

10

12A648

Sensor de temperatura del
refrigerante del motor

11

12A650

Módulo de control del tren motriz

12

2987

Bobina de campo del embrague del
A/C

13

14B192

Relé WOT del A/C

14

19D594

Interruptor de corte de presión del
A/C

15

19E651

Interruptor cíclico del A/C

16

199980

Módulo de control de temperatura
automático electrónico

17

—

Botones de control remoto

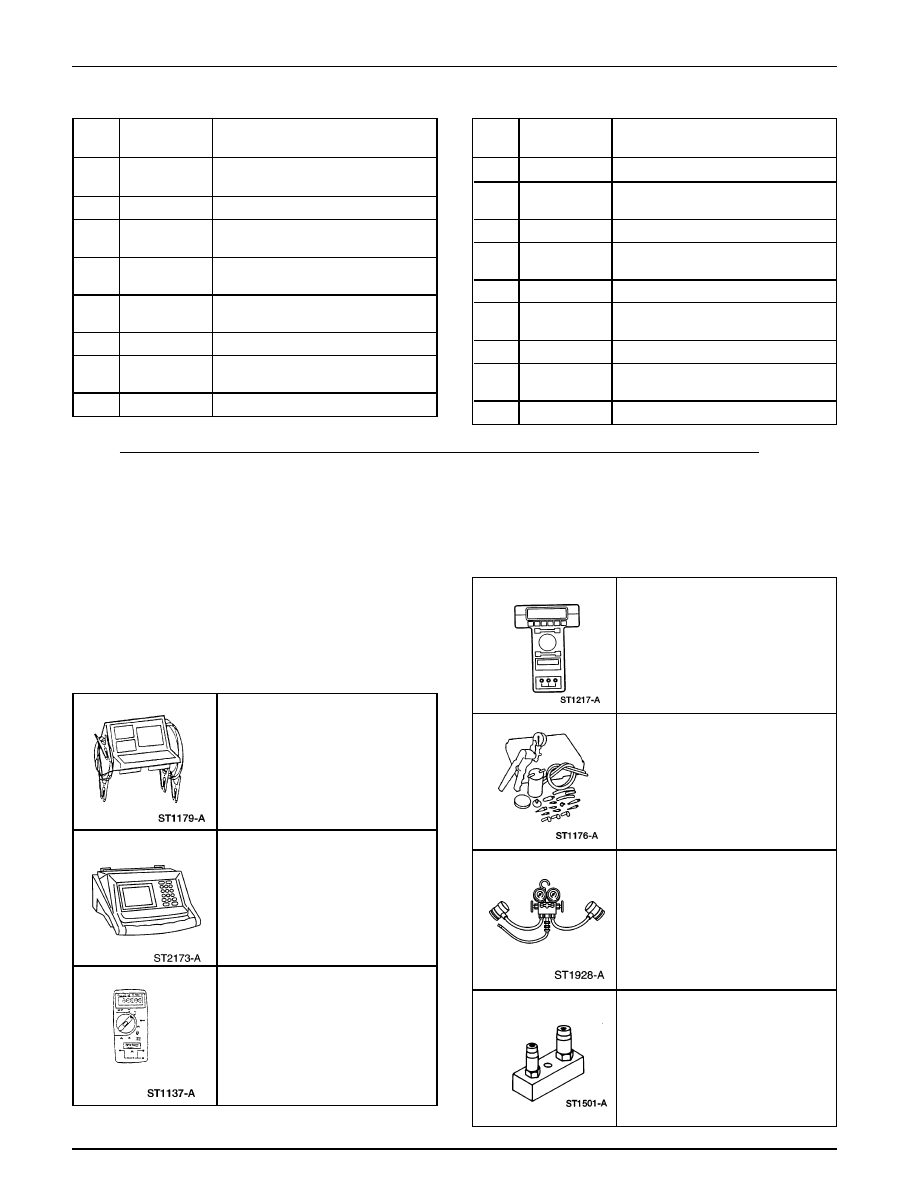

Herramienta(s) Especial(es)

Probador (ARBST) de Alternador,
Regulador, Batería y Arranque,
010-00725, o un equivalente

Probador Eléctrico de Arranque,
Alternador, Batería y Regulador
010-00730 o su equivalente

Herramienta(s) Especial(es)

Probador New Generation STAR
(NGS) 418-F048 (007-00500),
o un equivalente

Bomba de Vacío 416-D002
(D95L-7559-A) o equivalente

Conjunto de Múltiple
con Medidores para R-134a,
176-R032A, o un equivalente

Adaptador para Prueba de Presión
A/C, 412-093 (T94P-19623-E)

Multimedidor Digital Rotunde 73
0 equivalente 105-R0051
