Ford Explorer / Mercury Mountaineer. Manual - parte 568

Caja de Velocidades/Transeje Manual

308-03-18

308-03-18

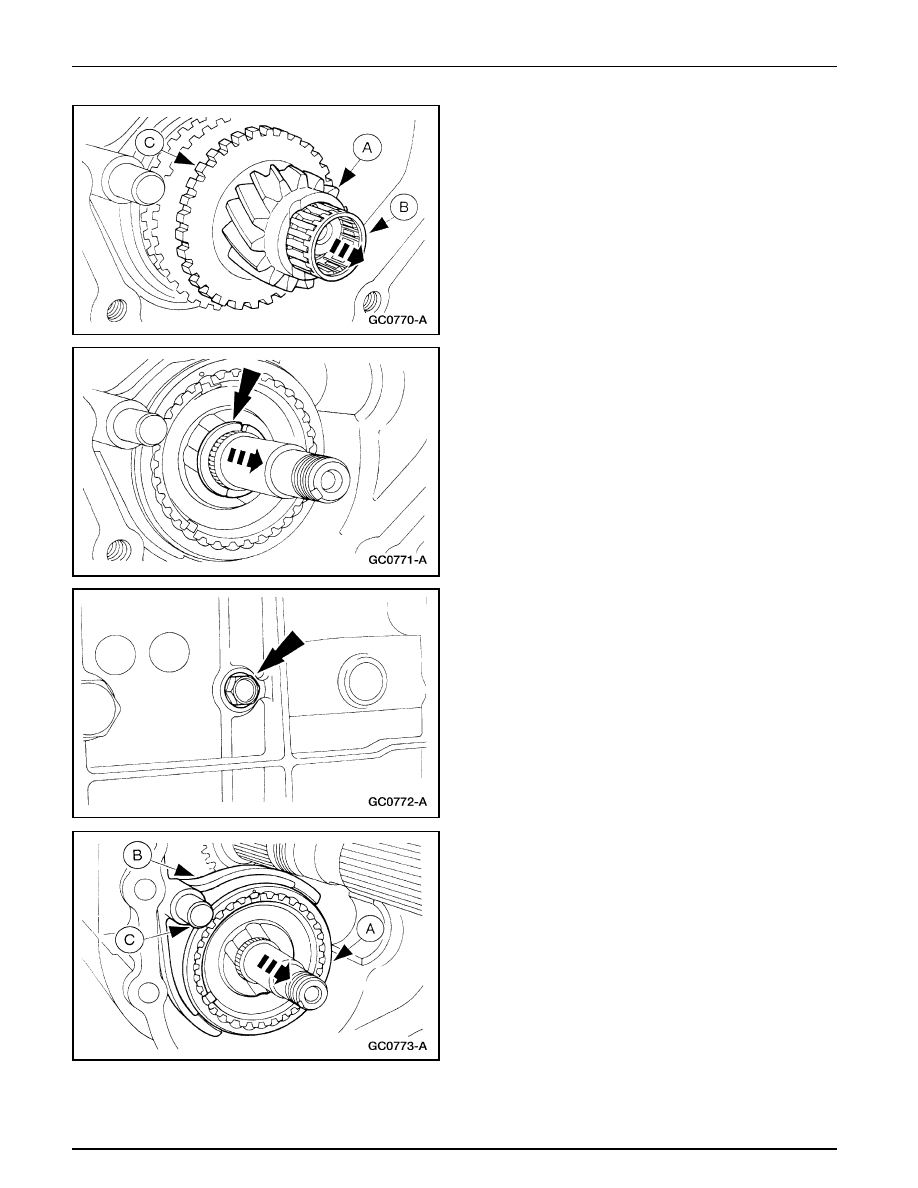

14. Desmonte el engranaje de retroceso (A) del contra-eje

(7N040), sus dos rolineras (B) (7N270) y el anillo de bloqueo
(C) (7107) del sincronizador de retroceso.

Caja de Velocidades (Continuación)

15. Desmonte la arandela dividida del contra-eje.

16. Desmonte el tornillo del riel del cambio quinta / retroceso.

17. Desmonte el sincronizador (A) de quinta / retroceso (7124),

la horquilla del cambio (B) de engranaje (7230) y el riel del
cambio (C) (7240) del engranaje de retroceso como un
conjunto.

Caja de Velocidades/Transeje Manual

308-03-19

308-03-19

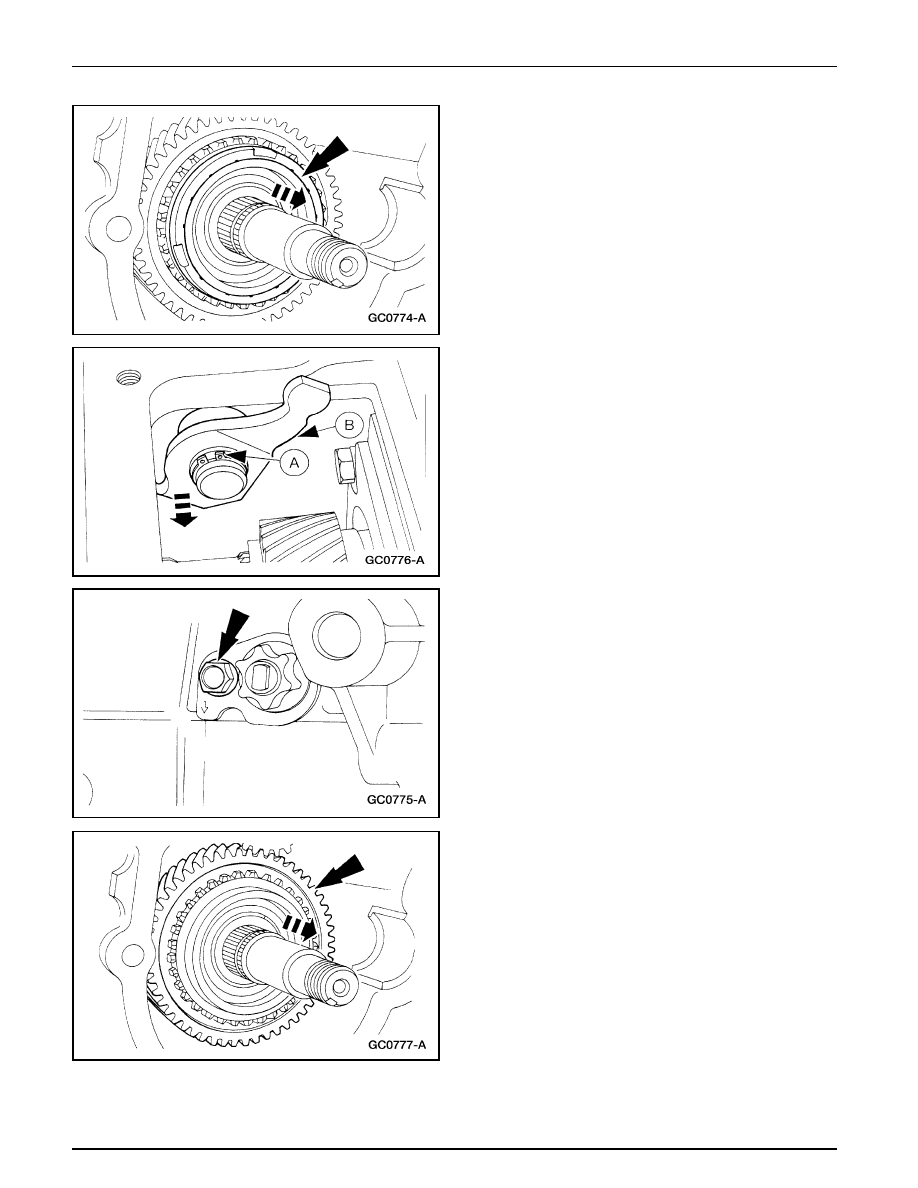

18. Desmonte el anillo de bloqueo del sincronizador del

engranaje de quinta del contra-eje.

Caja de Velocidades (Continuación)

19. Desmonte el anillo de retención (A) de la palanca del cambio

quinta / retroceso y dicha palanca (B) (7243).

20. Remueva el tornillo.

Deslice el eje fuera de la caja.

21. Desmonte el engranaje de quinta velocidad del contra-eje.

Caja de Velocidades/Transeje Manual

308-03-20

308-03-20

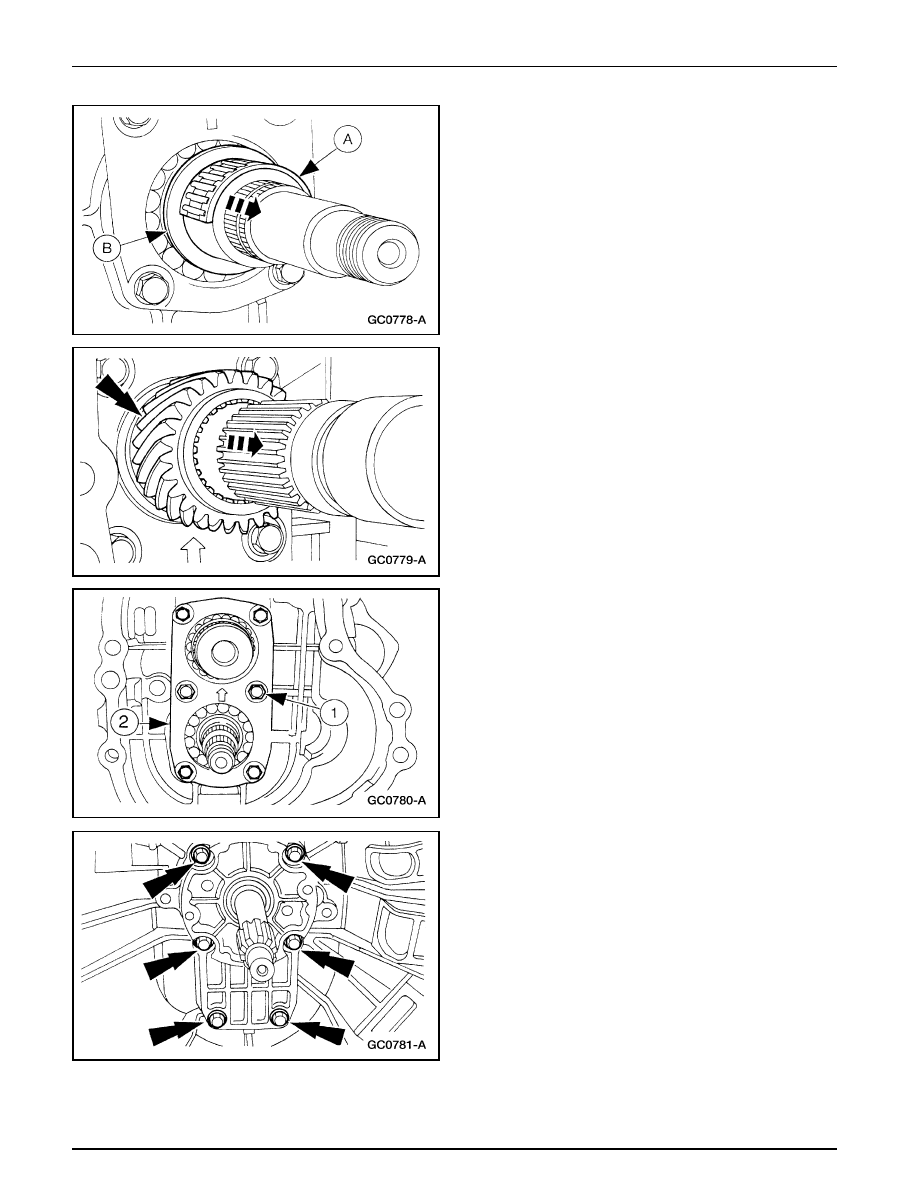

22. Desmonte la rolinera dividida (A) del engranaje de quinta

velocidad del contra-eje y su pista (B).

Caja de Velocidades (Continuación)

23. Desmonte el engranaje de quinta velocidad del eje de salida.

24. Desmonte el retén de la rolinera trasera.

1

Remueva los tornillos del retén.

2

Desmonte el retén (7085).

25. Remueva los tornillos.

Caja de Velocidades/Transeje Manual

308-03-21

308-03-21

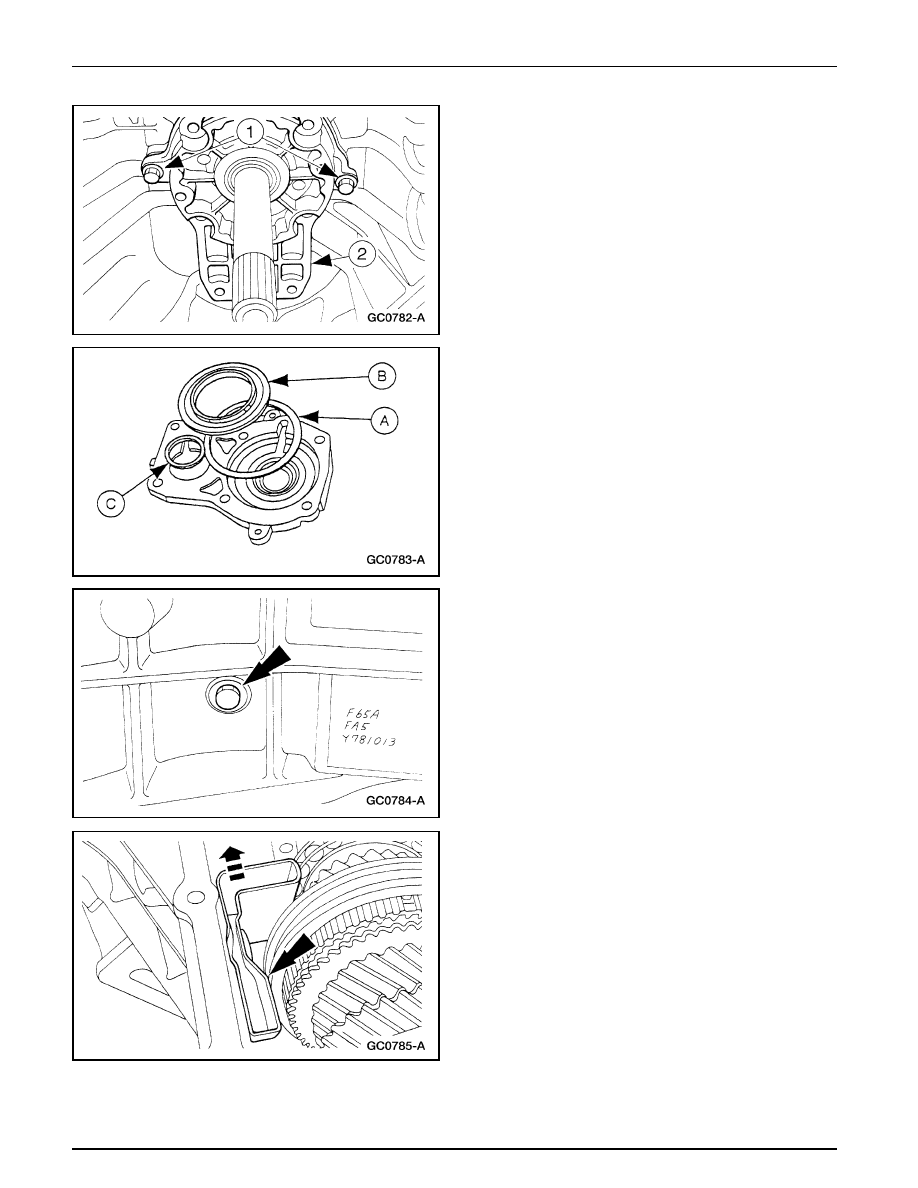

26. Desmonte el retén  (7050) de la rolinera del engranaje motriz

principal.

1

Instale el conjunto de Tornillos para Desmontar la Tapa
Principal en las ubicaciones de los tornillos del cilindro
esclavo.

2

Desmonte el retén.

•

Apriete alternadamente los tornillos hasta que el retén
de la rolinera pueda ser desmontado a mano.

Caja de Velocidades (Continuación)

27. Desmonte el deflector de fluido (B), el suplemento (A) de

la rolinera de entrada y el suplemento (C) de la rolinera del
contra-eje.

28. Desmonte el tornillo del pasaje para el fluido.

29. Desmonte el pasaje para el fluido.
