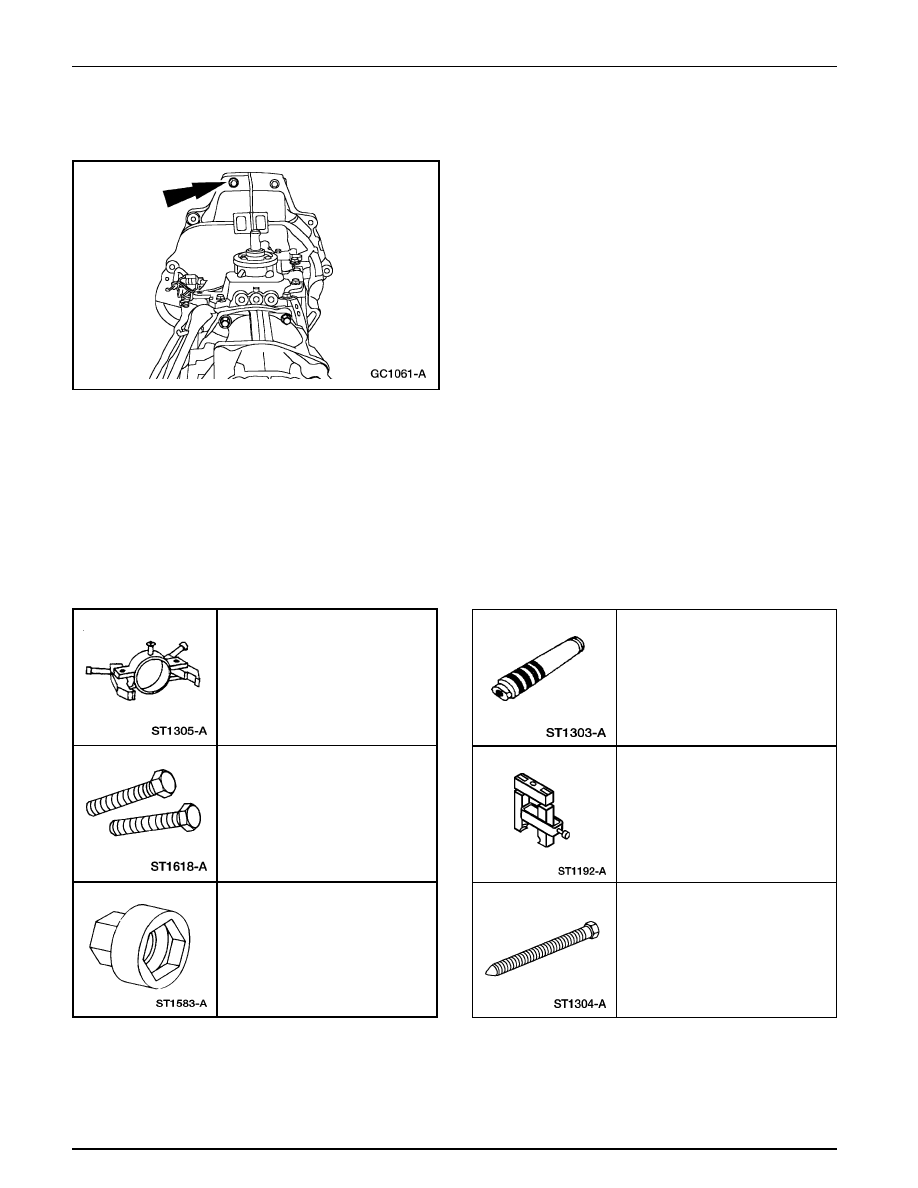

17. Desmonte el tubo cruzante de entrada del escape; consulte

la Sección 309-00.

18. Nota: Baje la caja lo suficiente para ganar acceso a los

tornillos.Utilice una extensión larga para desmontarlos.

Remueva los nueve tornillos.

Palanca de los Cambios y Goma Protectora (Continuación)

Herramienta(s) Especial(es)

Herramienta(s) Especial(es)

19. Baje la caja de velocidades.

Caja de Velocidades

Caja de Velocidades

Extractor de Rolinera,
308-058 (T77J-7025-H)

Conjunto de Tornillos para
Desmontar la Tapa Delantera,
308-171 (T88T-7025-D)

Llave para Tuerca de Seguridad de
Eje Principal,
308-168 (T88T-7025-AR)

Tubo Extractor / Cambiador,
308-024 (T75L-7025-B)

Extractor de Sello,
307-048 (T74D-77248-A)

Tornillo para Forzar TOD,
308-092 (T84T-7025-B)

1.

Coloque la caja de velocidades sobre un banco de trabajo.

Caja de Velocidades/Transeje Manual

308-03-15

308-03-15

2.

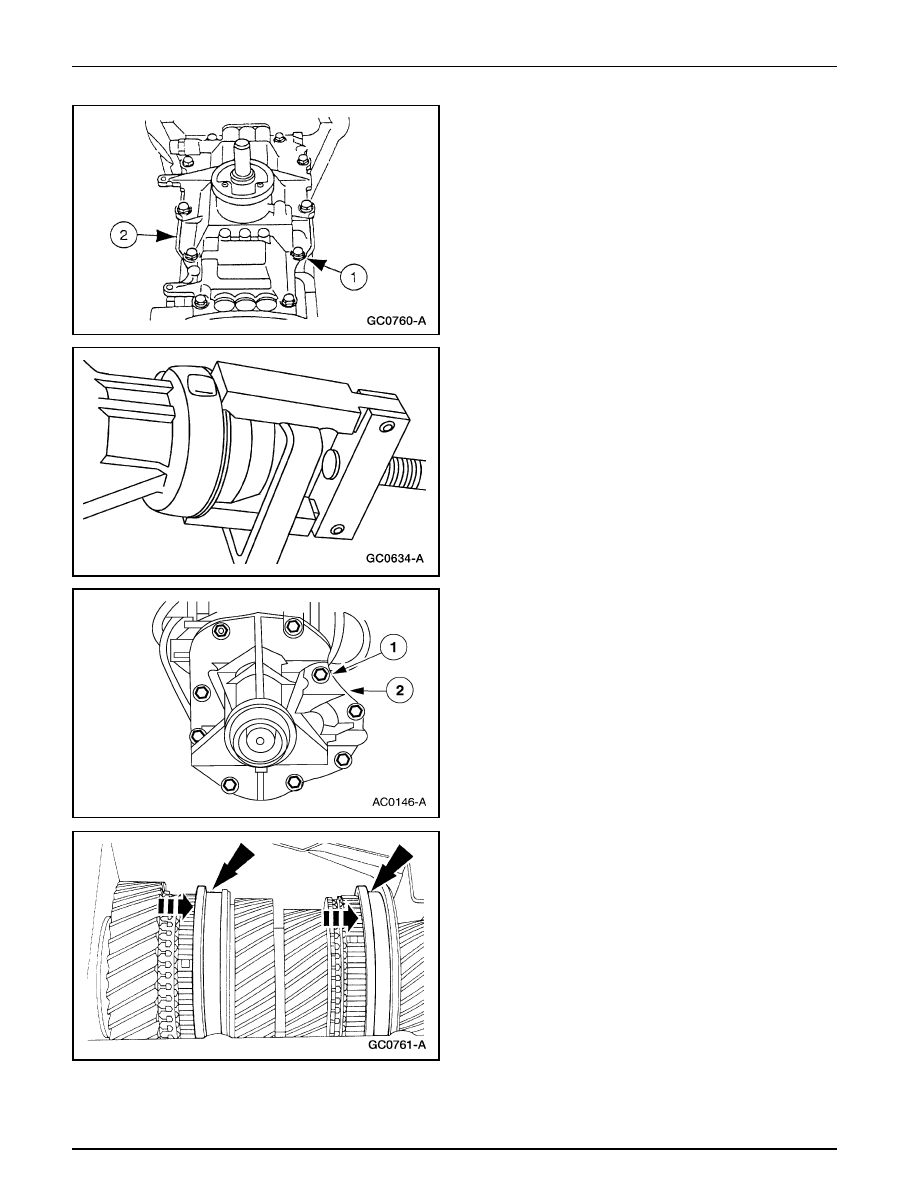

Desmonte la tapa de la caja (7222).

1

Remueva los tornillos.

2

Desmonte la tapa.

3.

Utilice el Extractor de Sello para desmontar el sello de la
cubierta de extensión.

4.

Desmonte la cubierta de extensión (7A039).

1

Remueva los tornillos.

2

Desmonte la cubierta.

5.

Deslice hacia adelante las camisas sincronizadoras de
primera / segunda y de tercera / cuarta para bloquear la
caja en 1ª y 3ª velocidades.

Caja de Velocidades (Continuación)

Caja de Velocidades/Transeje Manual

308-03-16

308-03-16

6.

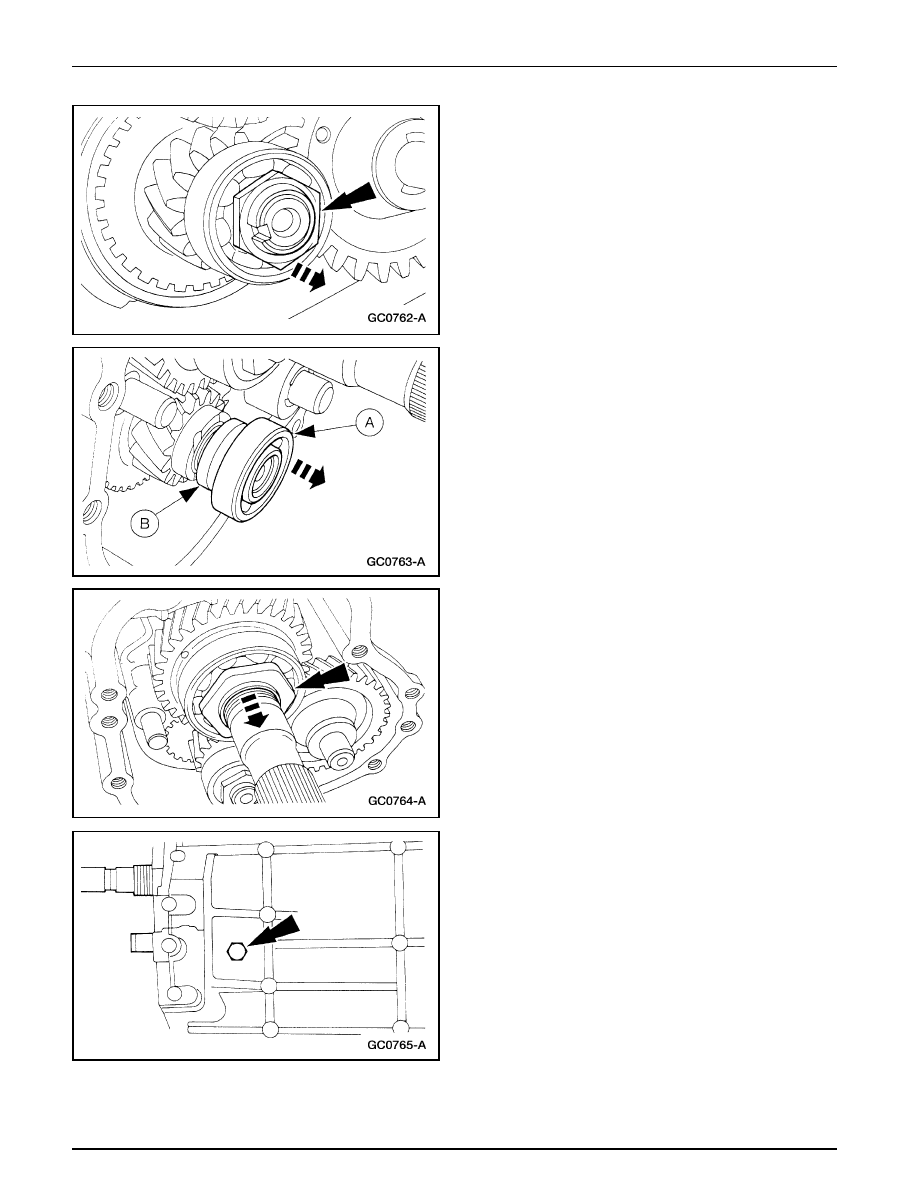

Desmonte y descarte la tuerca de seguridad del contra-eje.

Caja de Velocidades (Continuación)

7.

Desmonte la rolinera trasera (A) y la arandela de empuje
(B) trasera (7L324) del contra-eje.

8.

Utilice la Llave para Tuerca de Seguridad de Eje Principal
para desmontar y descartar la tuerca de seguridad (7B364)
de la rolinera trasera del eje de salida.

9.

Remueva el tornillo.

Caja de Velocidades/Transeje Manual

308-03-17

308-03-17

10. Desmonte el engranaje intermedio del retroceso y su bocina

(7141).

Caja de Velocidades (Continuación)

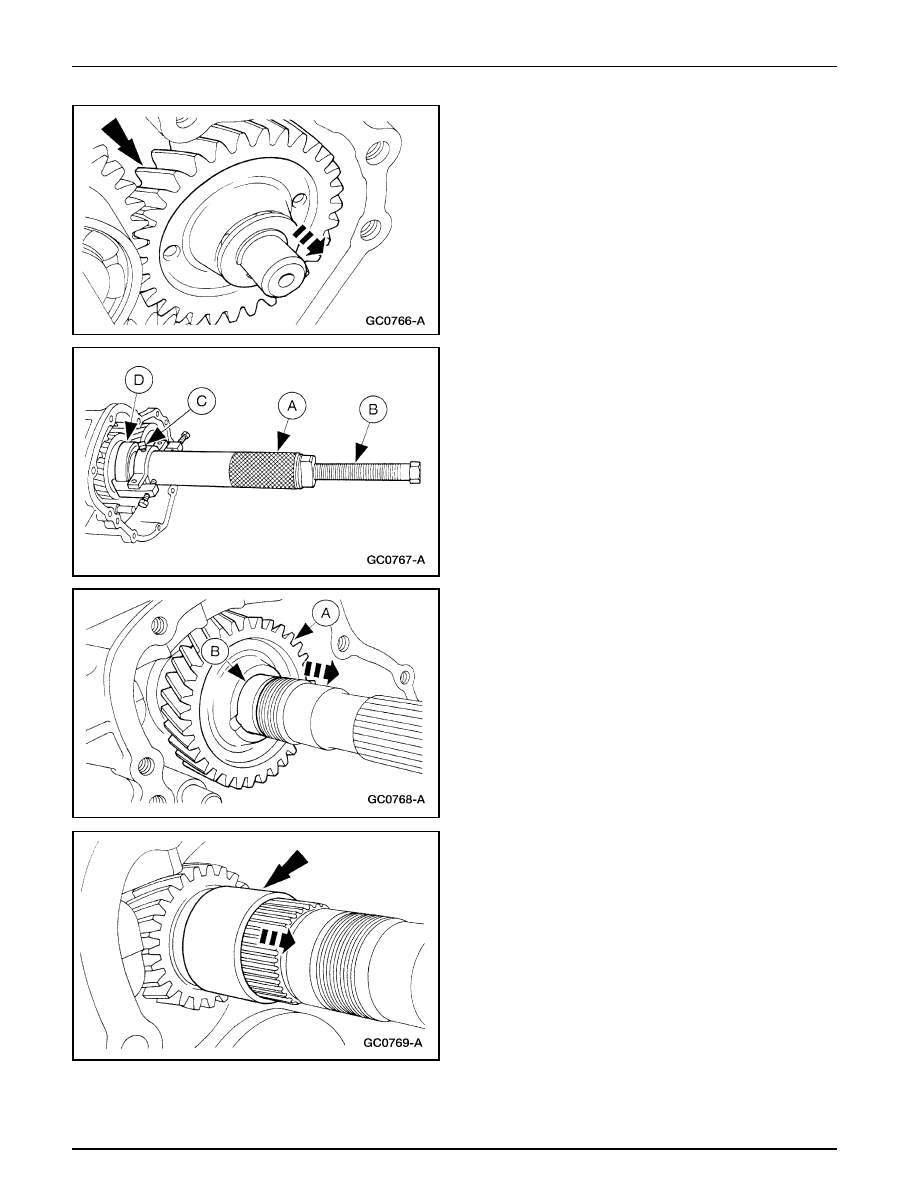

11. Utilice el Tubo Extractor / Cambiador (A), el Tornillo para

Forzar TOD (B) y el Extractor de Rolinera (C) para desmontar
la rolinera trasera (D) del eje de salida (7R205).

12. Desmonte el engranaje de retroceso (A) (7K013) y la bocina

(B) del eje de salida (7060).

13. Desmonte el espaciador ó la camisa (7072).
