Caja de Velocidades/Transeje Manual

308-03-10

308-03-10

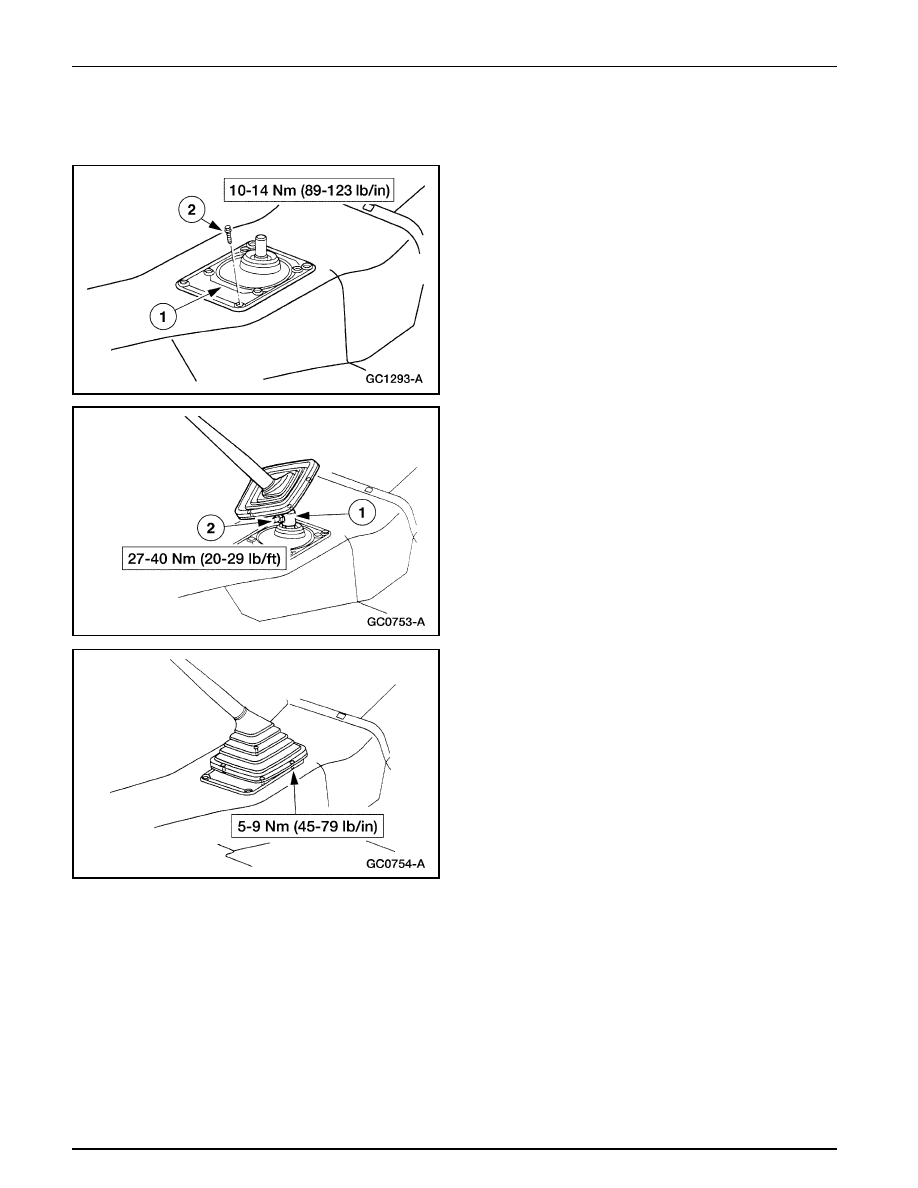

Instalación

1.

Instale la goma protectora interior de la palanca.

1

Coloque la goma protectora.

2

Instale los tornillos.

REPARACION EN EL VEHÍCULO (Continuación)

2.

Instale la palanca de los cambios.

1

Coloque la palanca.

2

Instale el tornillo.

3.

Instale los tornillos.

Caja de Velocidades/Transeje Manual

308-03-11

308-03-11

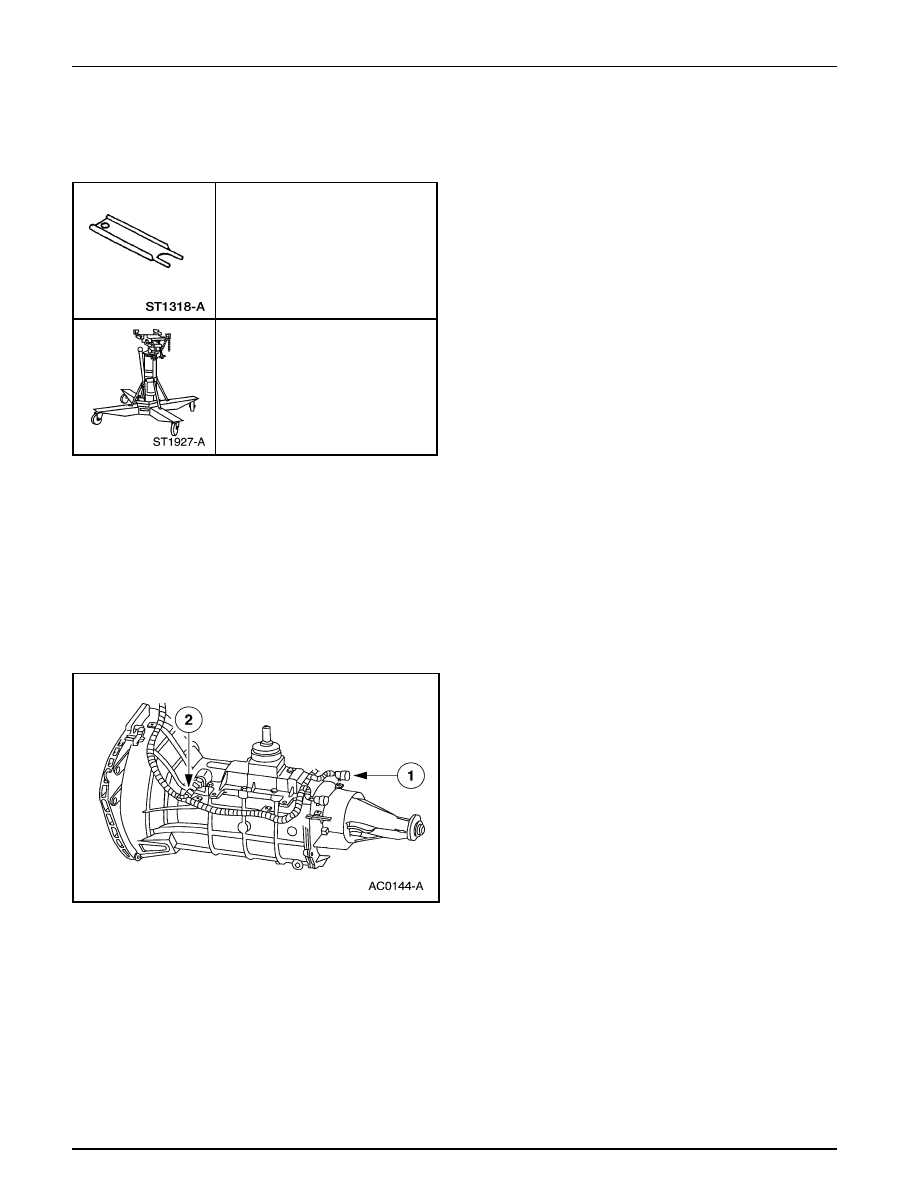

Palanca de los Cambios y Goma Protectora

Caja de Velocidades

Herramienta para Acoplar
Embragues,
308-182 (T88T-70522-A)

Gato para Cajas de Levante Alto,
164-R3508, ó un equivalente

1.

Si está equipado, gire a OFF el interruptor de la suspensión
neumática.

2.

Desconecte el cable de tierra de la batería (14301).

3.

Coloque la caja en posición NEUTRAL.

4.

Desmonte la goma protectora exterior (7277), la palanca de
los cambios (7210) y la goma protectora interior; consulte
a Palanca de los Cambios y Goma Protectora, en esta
sección.

5.

Desconecte el arnés de cableado de la caja.

1

Desacople el conector del sensor HO2S.

2

Desacople el conector del interruptor de las lámparas
de retroceso.

Herramienta(s) Especial(es)

6.

Levante y sujete el vehículo; consulte la Sección 100-02.

7.

Si se requiere desarmar la caja, drene el fluido de la misma.

Caja de Velocidades/Transeje Manual

308-03-12

308-03-12

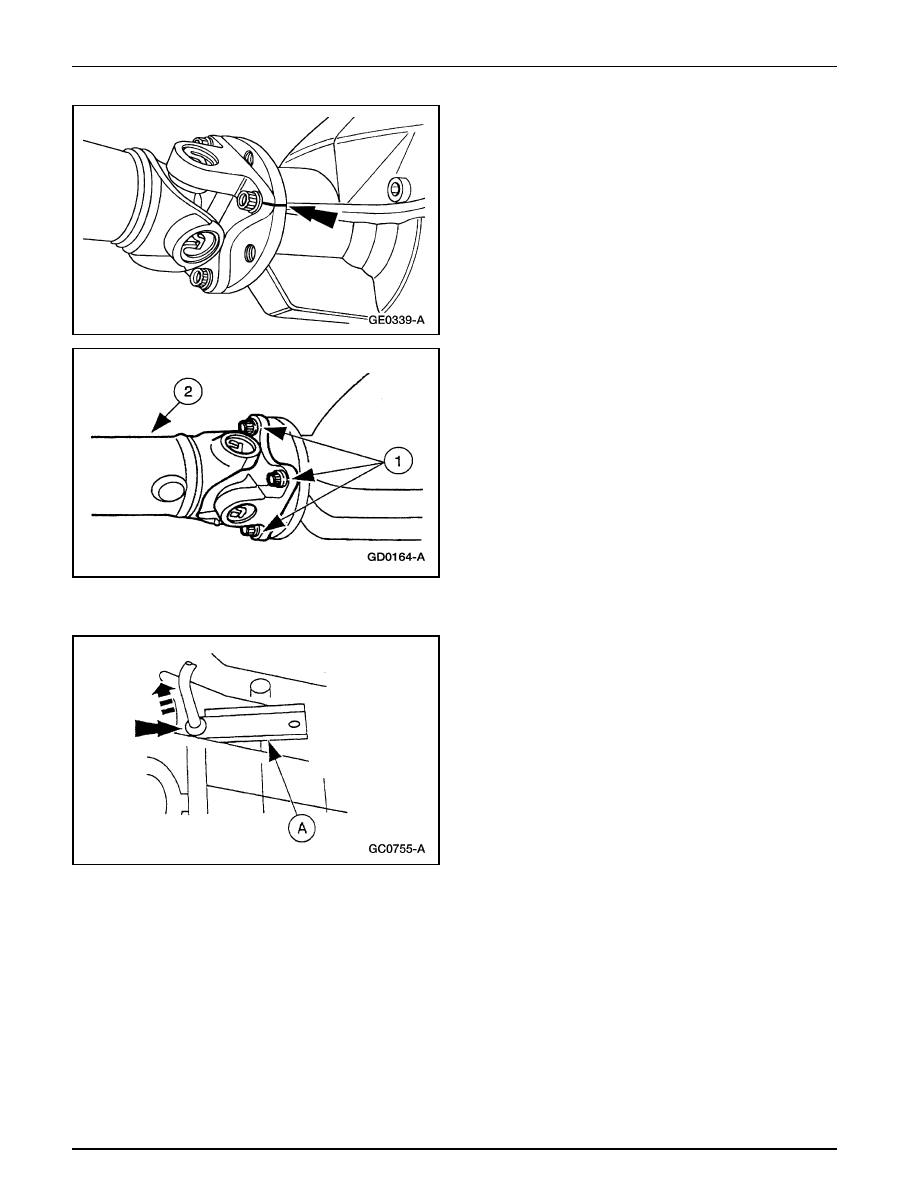

8.

Nota: Para mantener el balanceo inicial del eje propulsor,
marque la horquilla receptáculo centrante (4782) y la brida
para la unión universal en el eje trasero (4851) para que
puedan ser re-instalados en sus posiciones originales.

Marque la horquilla receptáculo centradora del eje
propulsor y la brida para la unión universal en el eje trasero.

Palanca de los Cambios y Goma Protectora (Continuación)

9.

Desmonte y soporte el eje propulsor trasero (4A376).

1

Remueva los tornillos.

2

Desmonte el eje propulsor.

10. En los vehículos 4WD, desmonte la caja de transferencia;

consulte la Sección 308-07B.

11. Utilice la Herramienta para Acoplar Embragues (A) para

desconectar la línea hidráulica del embrague.

12. Desmonte el motor de arranque (11001); consulte la Sección

303-06.

Caja de Velocidades/Transeje Manual

308-03-13

308-03-13

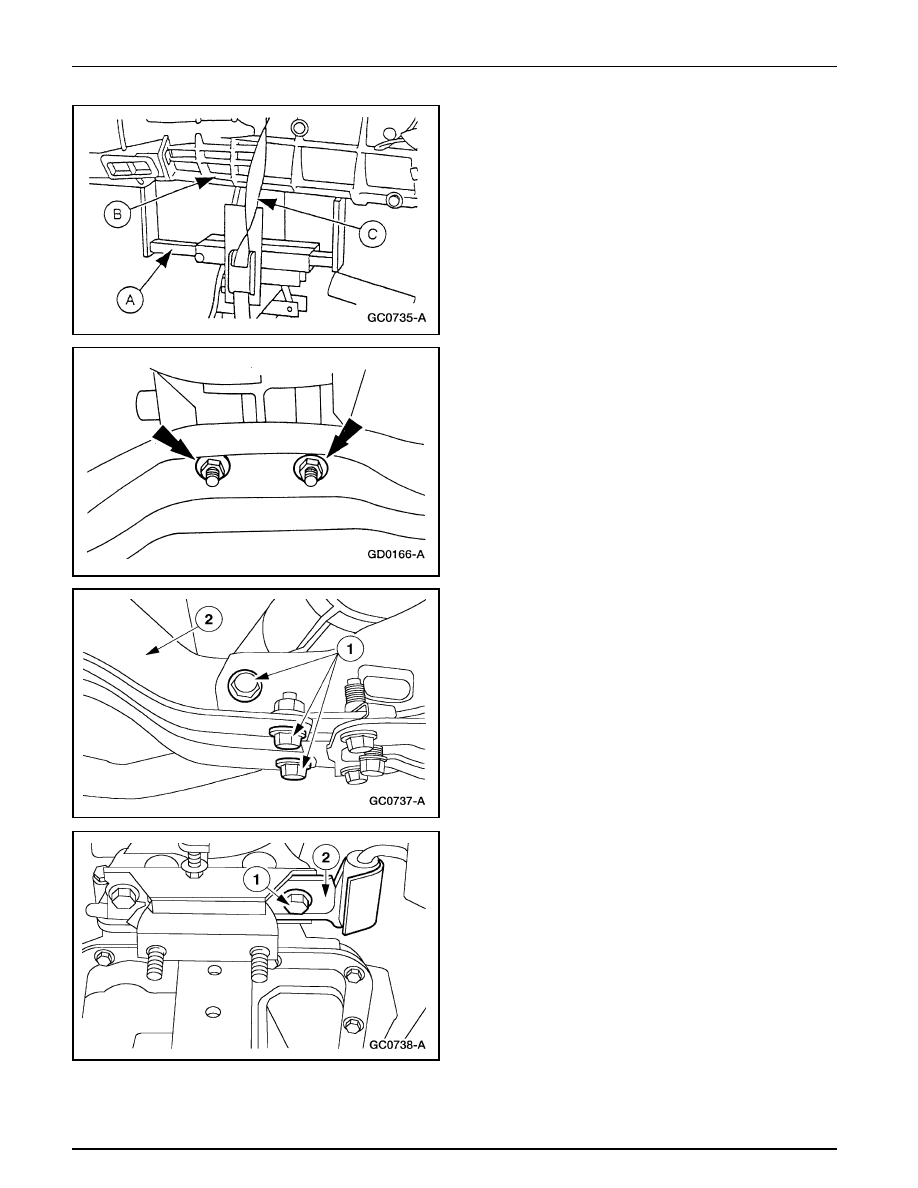

13. Utilice el Gato (A) para sujetar la caja (B).

•

Asegure la caja (B) con la brida (C).

Palanca de los Cambios y Goma Protectora (Continuación)

14. Desmonte las tuercas.

15. Desmonte el travesaño.

1

Remueva los seis tornillos (tres de cada lado).

2

Desmonte el travesaño.

16. Remueva el tornillo derecho de la base de la caja.

1

Remueva el tornillo.

2

Re-instale el soporte de montaje del escape.
