Caja de Velocidades/Transeje Manual

308-03-22

308-03-22

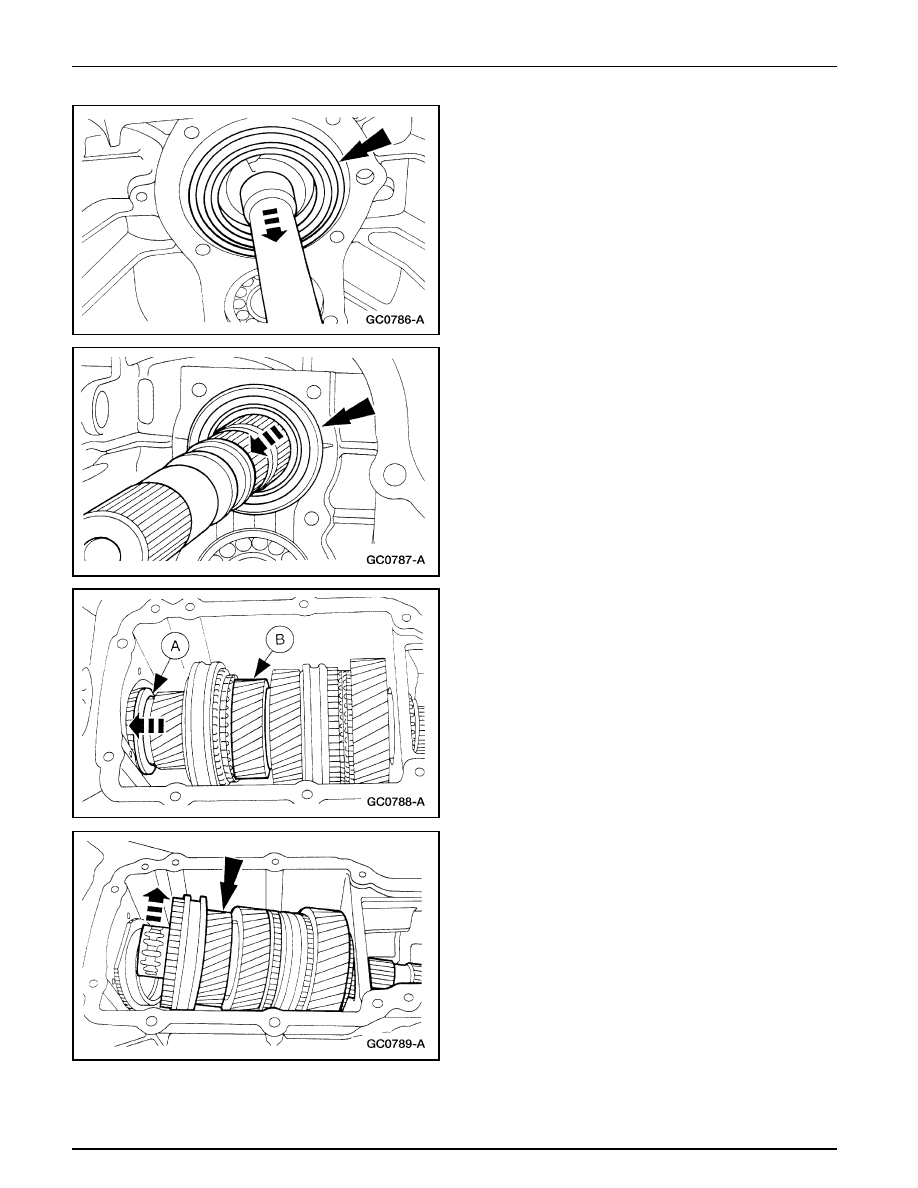

30. Desmonte la pista de la rolinera delantera del eje de entrada.

Caja de Velocidades (Continuación)

31. Desmonte la pista de la rolinera central del eje de salida.

32. Separe el eje de entrada (A) (7015) del eje de salida (B).

33. Desmonte el eje de salida.

Caja de Velocidades/Transeje Manual

308-03-23

308-03-23

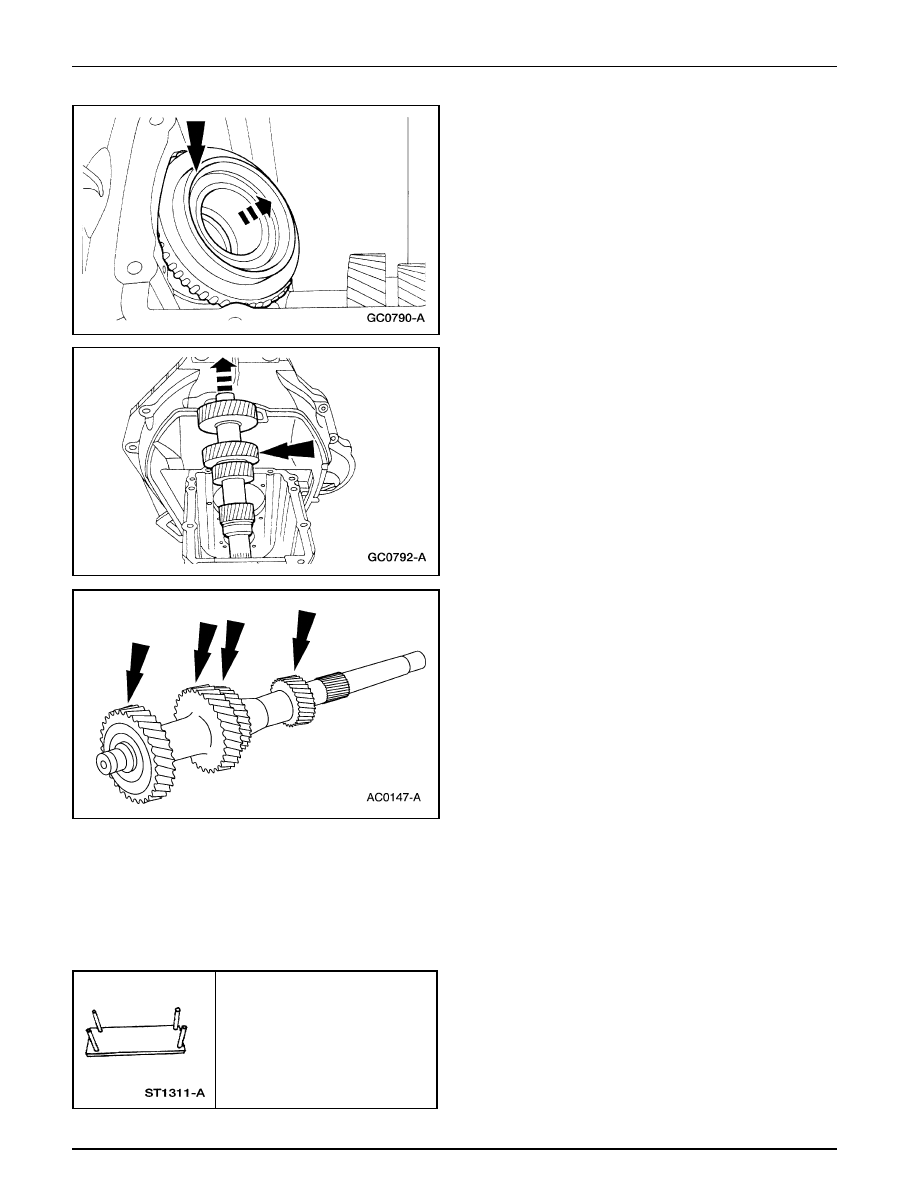

34. Desmonte el eje de entrada (7017).

Caja de Velocidades (Continuación)

35. Desmonte el grupo de engranajes del contra-eje (7113).

36. Inspeccione si hay daños en el grupo de engranajes del

contra-eje.

Caja de Velocidades

Cubierta de Control de los Cambios

Dispositivo de Sujeción para la
Tapa Superior,
308-170 (T88T-7025-C)

Herramienta(s) Especial(es)

Caja de Velocidades/Transeje Manual

308-03-24

308-03-24

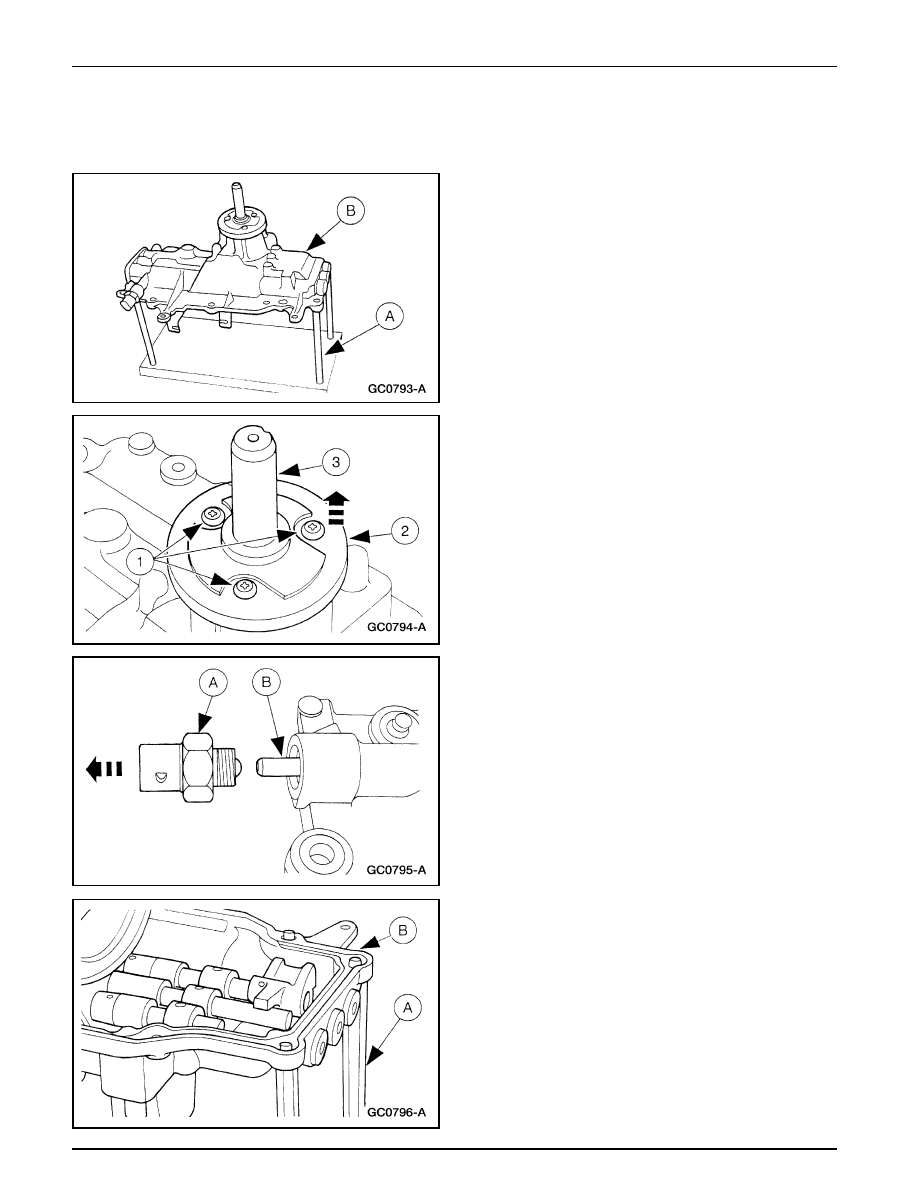

Desarmado

1.

Coloque la tapa de la caja (B) (7222) sobre el Dispositivo
de Sujeción de Tapa Superior (A).

Caja de Velocidades (Continuación)

2.

Desmonte la palanca de cambios inferior (7210).

1

Remueva los tornillos.

2

Desmonte el guarda-polvo.

3

Desmonte la palanca.

3.

Desmonte el interruptor (A) de la lámpara de retroceso
(15520) y el pasador (B).

4.

Invierta la tapa de la caja (B) sobre el Dispositivo de
Sujeción de Tapa Superior (A).

Caja de Velocidades/Transeje Manual

308-03-25

308-03-25

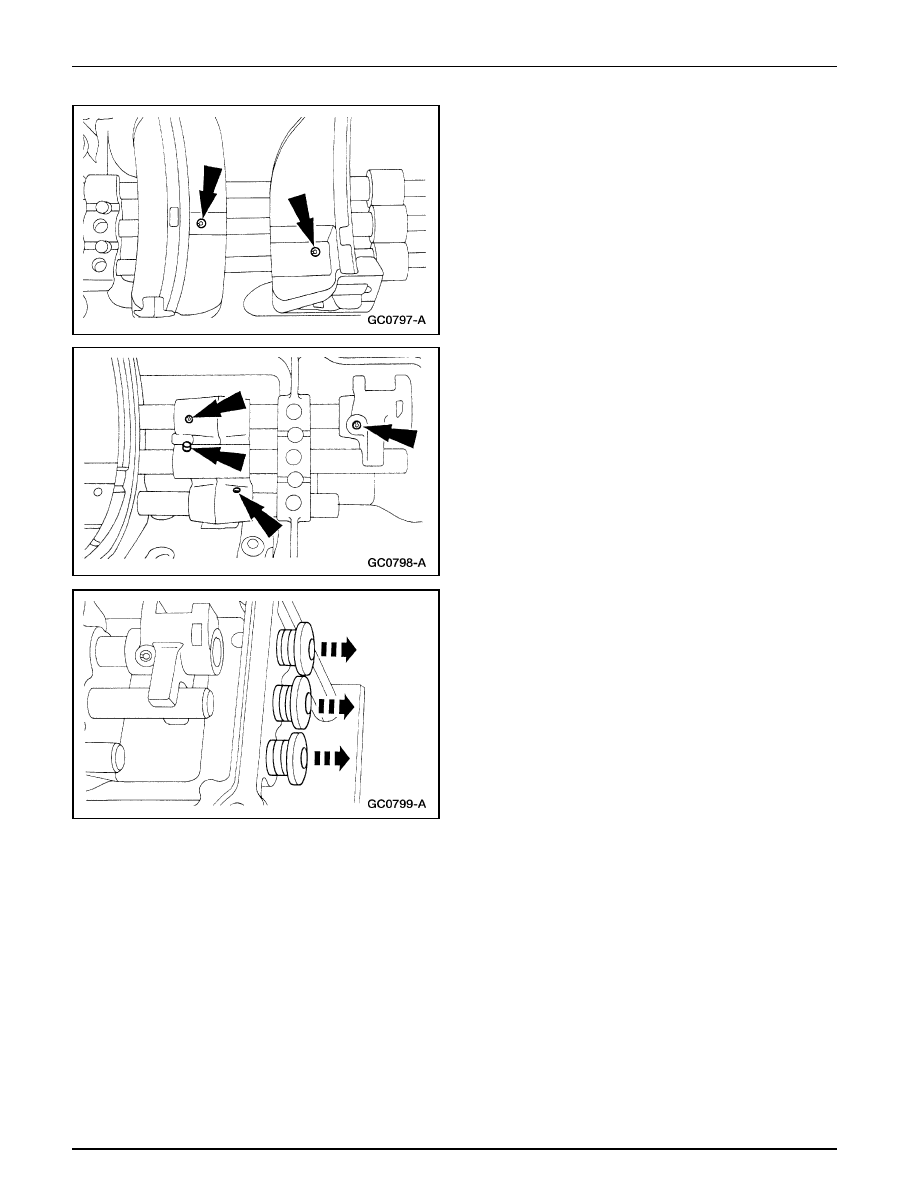

5.

Desmonte y descarte los dos pasadores de los resortes de
las horquillas del cambio.

Caja de Velocidades (Continuación)

6.

Desmonte y descarte los cuatro pasadores de los resortes
de las compuertas de los cambios.

7.

Desmonte los tres tapones de goma de los orificios de
servicio.
