Controles del Embrague

308-02-10

308-02-10

Controles del Embrague (Continuación)

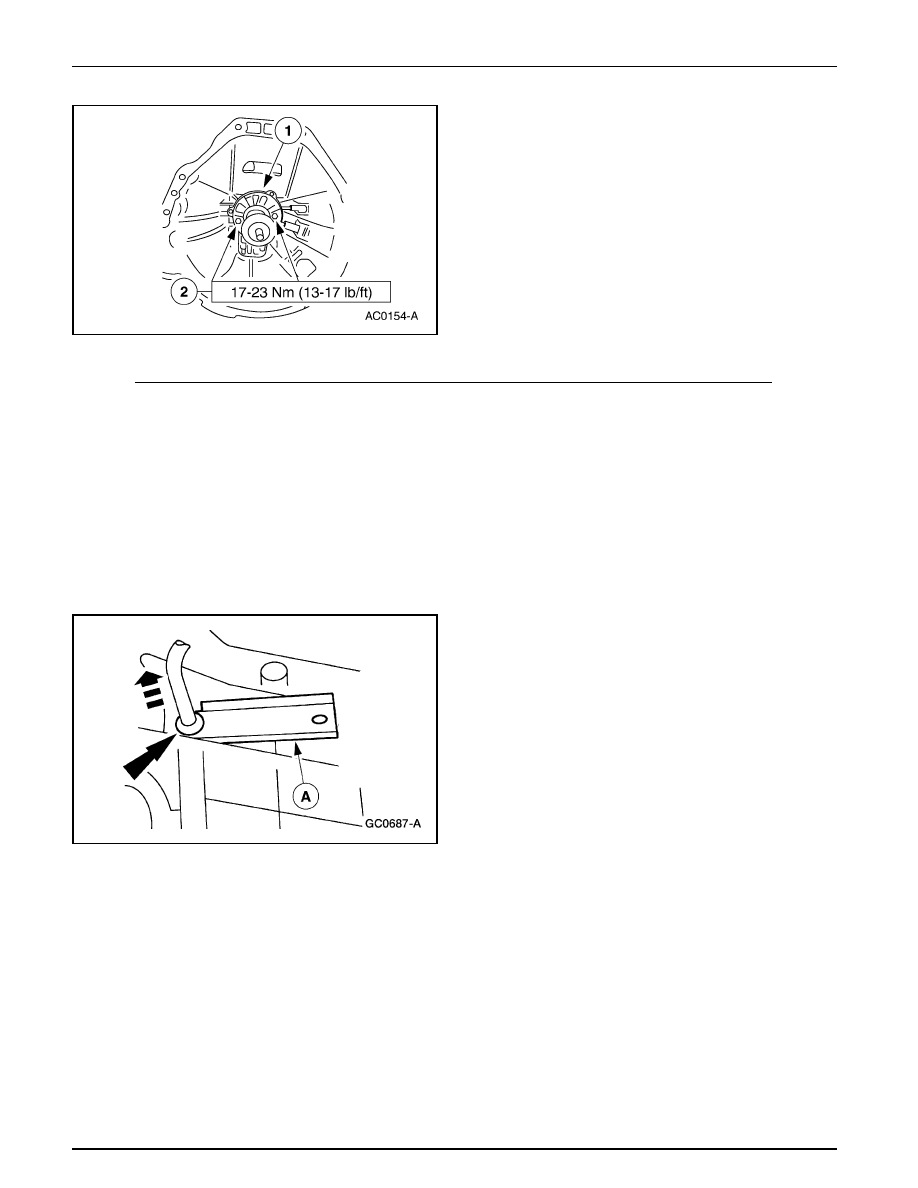

2.

Instale el cilindro esclavo del embrague.

1

Coloque el cilindro.

2

Instale los tornillos.

3.

Instale la caja de velocidades; consulte la Sección 308-03.

Tubos Hidráulicos

Remoción

1.

Levante y sujete el vehículo; consulte la Sección 100-02.

2.

Desconecte la línea de la grapa plástica en el reborde del
piso.

3.

Desacople el extremo inferior de la línea hidráulica del
cilindro maestro del cilindro esclavo (7A508), utilizando
la Herramienta para Acoplar Embragues (A).

4.

Baje el vehículo.

5.

Desmonte el cilindro maestro (7A543) y el conjunto de
la línea hidráulica; consulte a Recipiente / Cilindro
Maestro del Embrague, en esta sección.

Controles del Embrague

308-02-11

308-02-11

Controles del Embrague (Continuación)

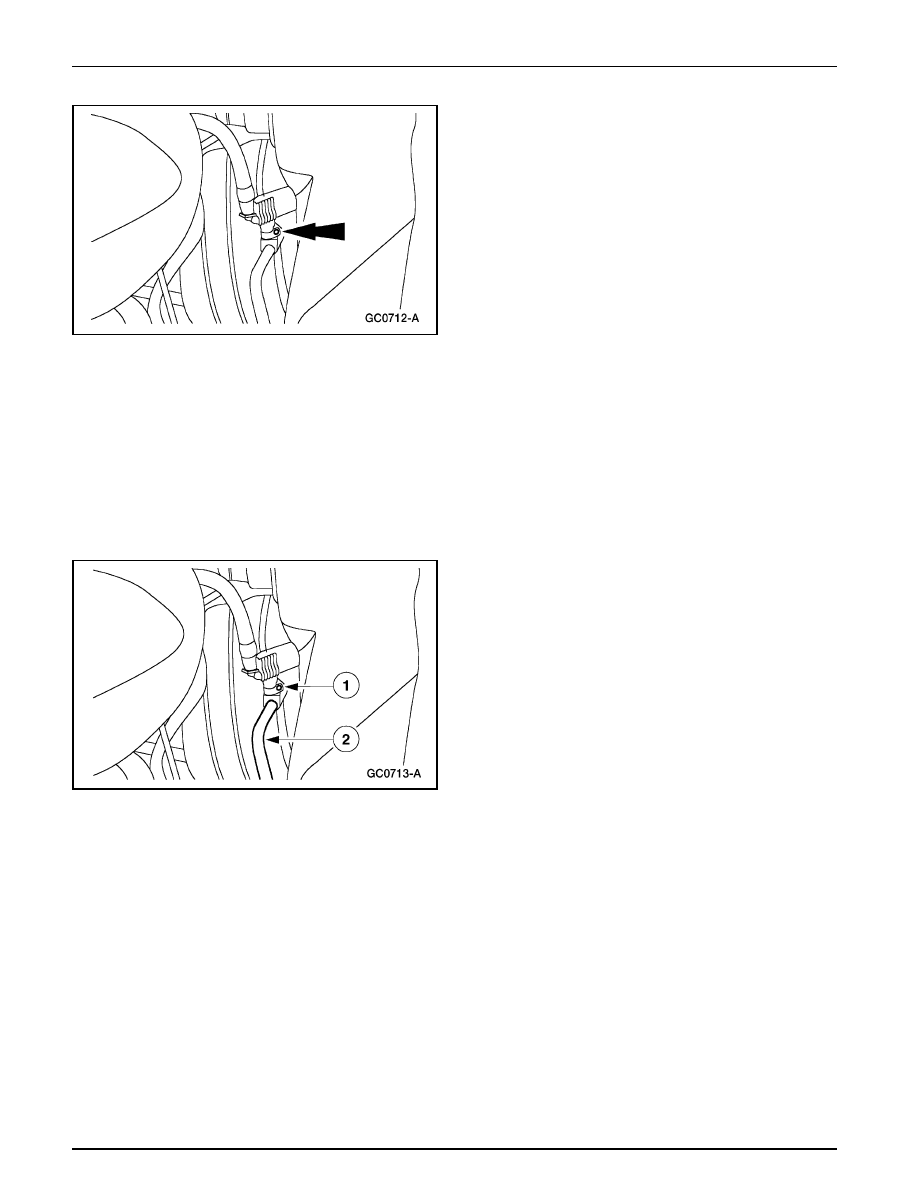

6.

Desmonte y descarte el pasador de rodillo que sujeta la
línea al cilindro maestro.

7.

Nota: Revise que el anillo de sello está aún en el orificio
de salida del cilindro maestro. Si no, reemplácelo.

Desconecte la línea del cilindro maestro aplicando un
ligero tirón sobre la misma.

Instalación

1.

Introduzca la nueva línea dentro del orificio de salida del
cilindro maestro del embrague.

2.

Instale el tubo del cilindro maestro.

1

Coloque la línea e instale el pasador de rodillo.

2

Hale sobre el tubo del cilindro maestro.

3.

Levante y sujete el vehículo; consulte la Sección 100-02.

4.

Purgue el sistema; consulte la Sección 308-00.

Controles del Embrague

308-02-12

308-02-12

Controles del Embrague (Continuación)

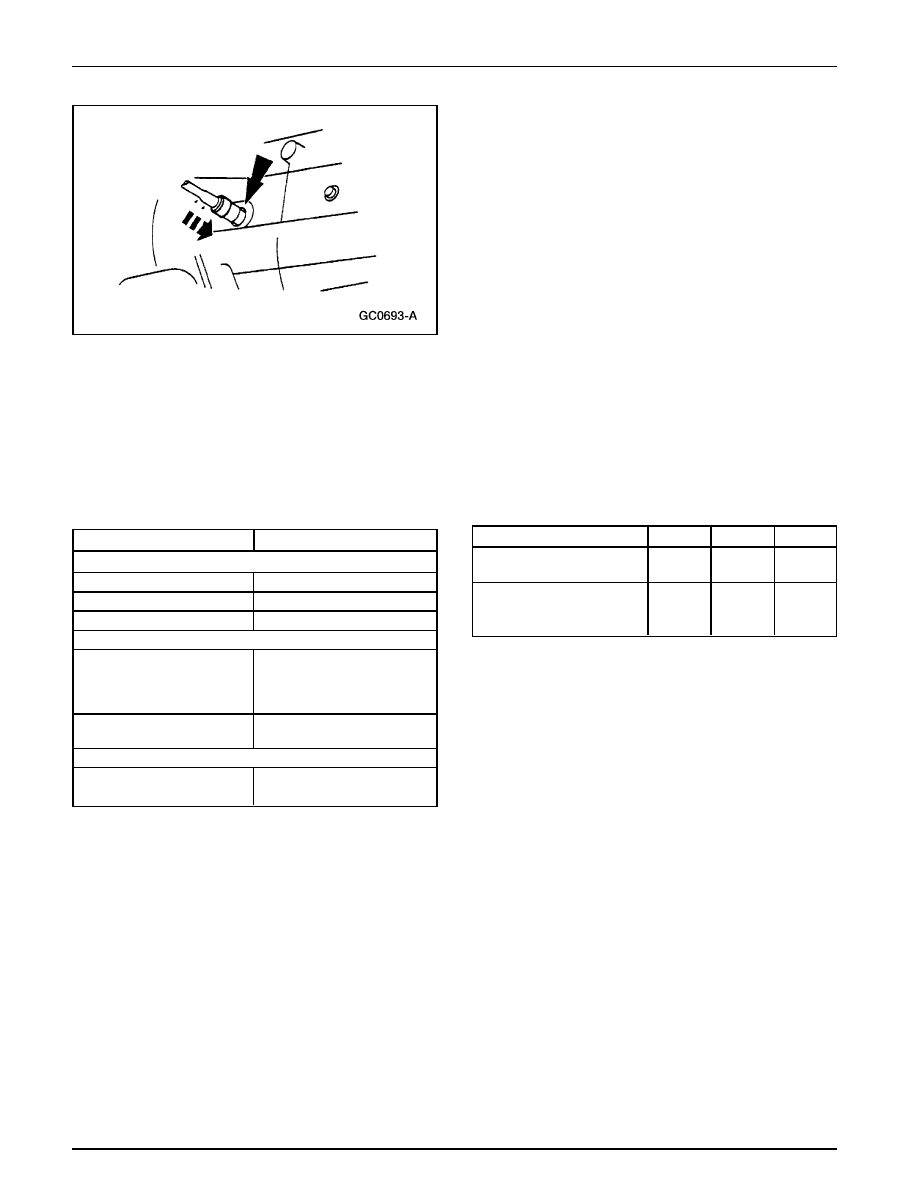

5.

Nota: Revise que el anillo de sello está en su lugar sobre
la línea. Revise el orificio del cilindro esclavo para
comprobar que no hay un anillo de sello.

Introduzca el extremo del acople macho dentro del acople
hembra del cilindro esclavo del embrague.

•

Revise que la conexión está segura aplicando un ligero
tirón a la línea.

6.

Conecte la línea a la grapa plástica sobre el reborde del
piso.

7.

Baje el vehículo.

ESPECIFICACIONES

Especificaciones Generales

Item

Especificación

Sistema de Embrague

Control del Embrague

 Hidráulico

Ajuste del Sistema

 Automático

Tipo de Pedal del Embrague

 Suspendido

Fluido

Fluido para Frenos

ESA-M6C25-A

de Vehículos a Motor
DOT 3 de Alto Rendimiento
C6AZ-19542-AB

Aceite de Motor

 ESE-M2C153-E

SAE30 X0-30-BSD

Lubricante

Grasa Premium de Larga

ESA-M1C75-B

Duración XG-1-C, XG-1-K

Especificaciones de Torque

Descripción

Nm

Lb/Ft

Lb/In

Tornillos, Cilindro Esclavo

17-23

13-17

—

del Embrague

Tornillos, Recipiente

1.8-2.6

—

16-23

de Cilindro Maestro
del Embrague

Caja de Velocidades/Transeje Manual

308-03-1

308-03-1

SECCIÓN 308-03 Caja de Velocidades/Transeje Manual

APLICADO AL VEHÍCULO:

Explorer, Mountaineer

CONTENIDO

 PAGINA

DESCRIPCIÓN Y OPERACIÓN

Caja de Velocidades Manual ................................................................................................................  308-03-2

DIAGNOSTICO Y PRUEBA

Caja de Velocidades Manual ...............................................................................................................  308-03-3

REPARACION EN EL VEHÍCULO

Cubierta de Extensión ..........................................................................................................................  308-03-4
Palanca de Cambios y Goma Protectora .............................................................................................  308-03-9

Palanca de Cambios y Goma Protectora
Caja de Velocidades ..........................................................................................................................  308-03-11

Caja de Velocidades

Caja de Velocidades ..........................................................................................................................  308-03-14

Caja de Velocidades

Eje de Entrada y Rolinera ..................................................................................................................  308-03-30
Eje de Salida .....................................................................................................................................  308-03-31
Engranaje Intermedio de Retroceso ....................................................................................................  308-03-37
Cubierta de Control de los Cambios ...................................................................................................  308-03-23
Sincronizadores .................................................................................................................................  308-03-38

Sincronizadores

Caja de Velocidades ..........................................................................................................................  308-03-39

Caja de Velocidades

Caja de Velocidades ..........................................................................................................................  308-03-53

PROCEDIMIENTOS GENERALES

Rolinera .............................................................................................................................................  308-03-57

ESPECIFICACIONES ............................................................................................................................  308-03-59
