Controles del Embrague

308-02-6

308-02-6

Controles del Embrague (Continuación)

5.

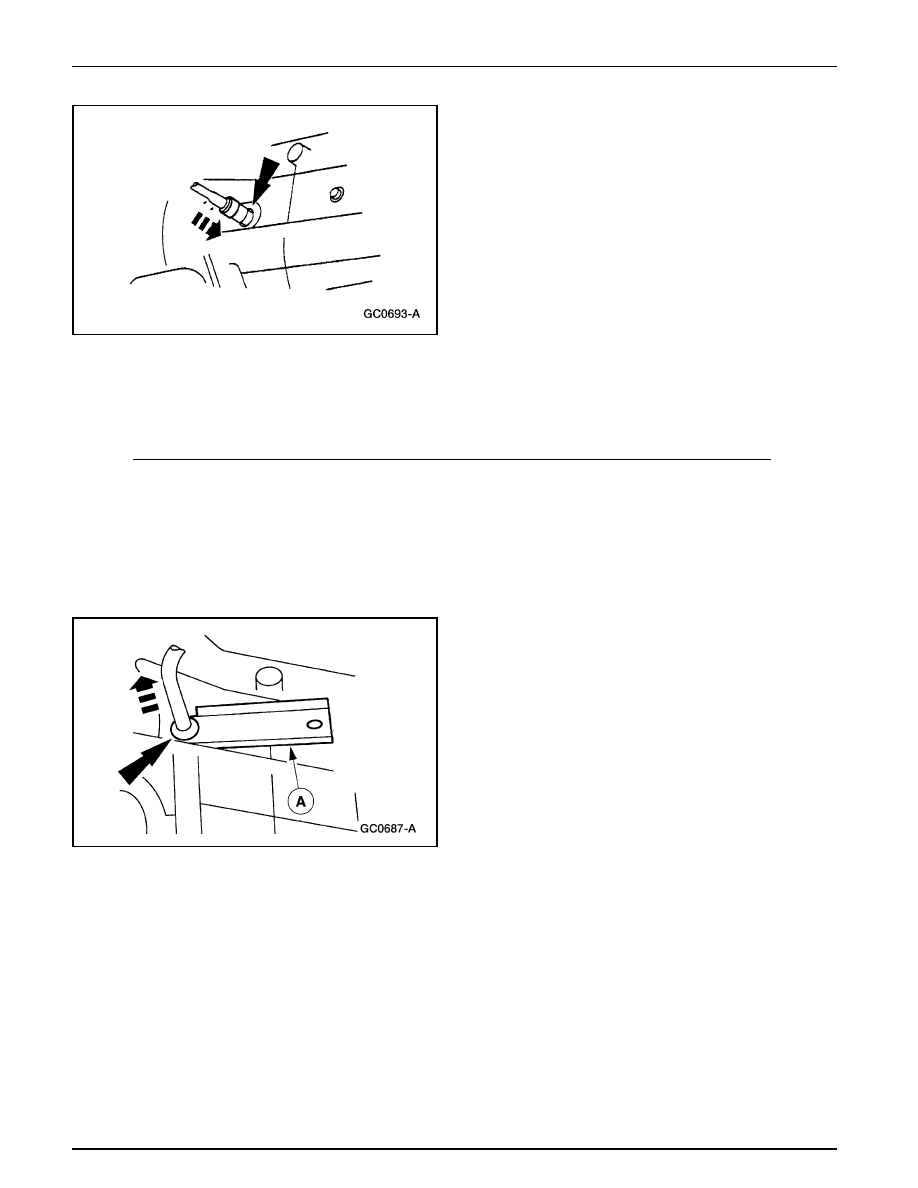

Desconecte la línea hidráulica del embrague del cilindro
esclavo utilizando la Herramienta para Acoplar
Embragues (A).

6.

Baje el vehículo.

7.

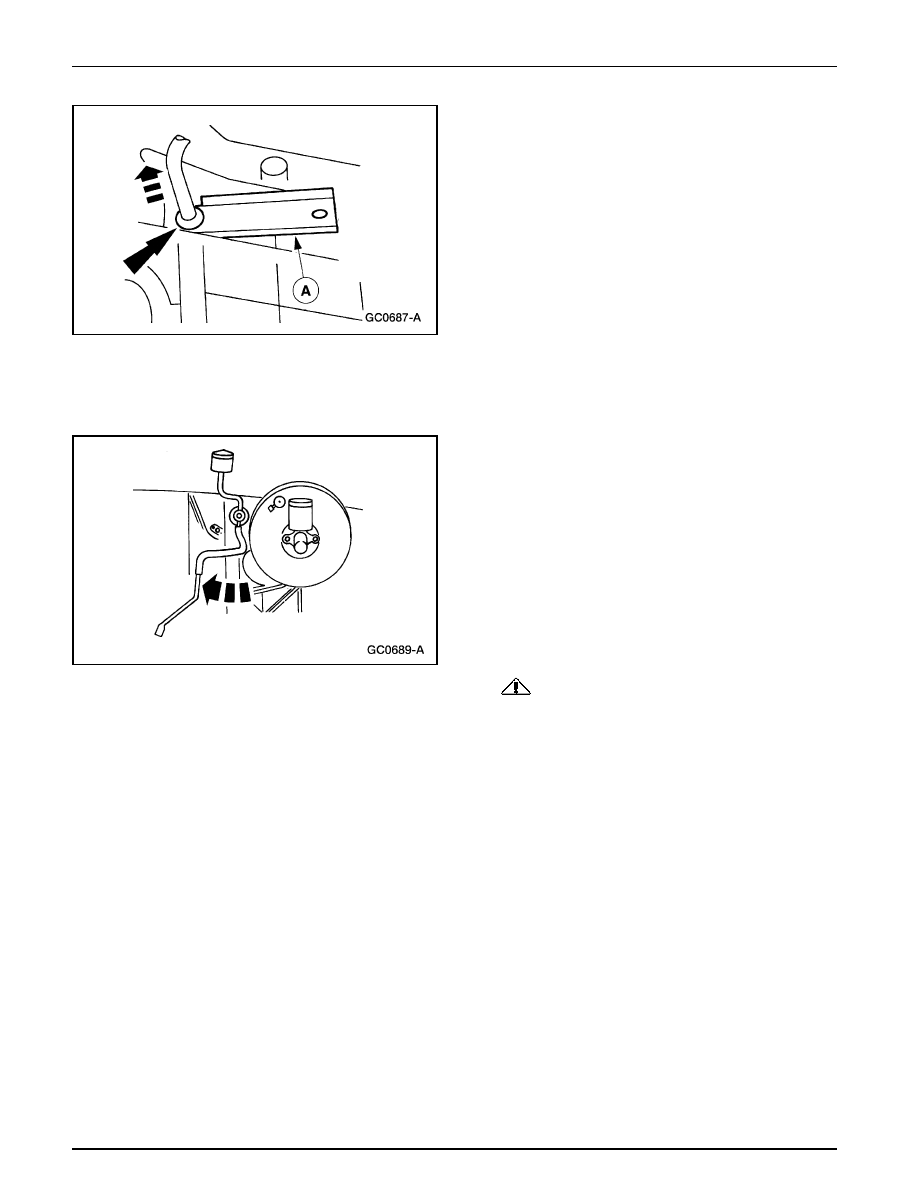

Desconecte la línea hidráulica de su montaje en el
recipiente del piso.

8.

Desmonte el recipiente y el cilindro maestro del embrague.

•

 Gire el cilindro maestro 45 grados en sentido horario.

9.

PRECAUCIÓN: Limpie todas las piezas de

goma del cilindro maestro del embrague con Fluido
para Frenos de Vehículos a Motor DOT 3 de Alto
Rendimiento, C6AZ-19542-AB, ó con un equivalente
DOT 3 que cumpla con la especificación Ford ESA-
M6C25-A, DOT 3.

Limpie todos los componentes del cilindro maestro del
embrague.

10. Inspeccione el cilindro maestro por:

•

un resorte débil.

•

daños al recipiente.

•

daños a las líneas hidráulicas.

Instalación

1.

Purgue en el banco el cilindro maestro del embrague;
consulte la Sección 308-00.

Controles del Embrague

308-02-7

308-02-7

Controles del Embrague (Continuación)

2.

Instale el cilindro maestro del embrague.

•

Gire el cilindro maestro 45 grados en sentido anti-
horario.

3.

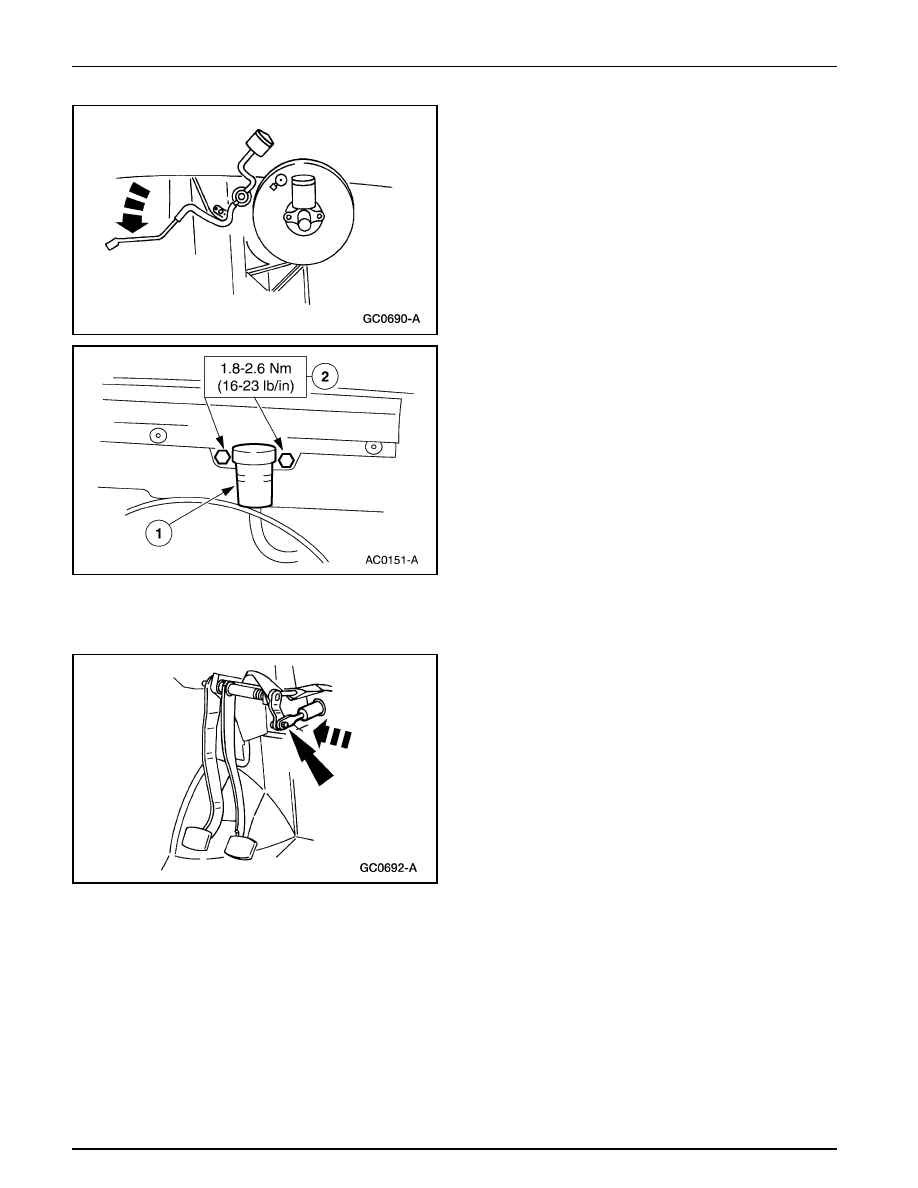

Instale los tornillos.

1

Instale el recipiente del cilindro maestro.

2

Instale los tornillos.

4.

Nota: Reemplace el sello del tablero del cilindro maestro
si está gastado ó dañado.

Conecte el interruptor CPP (9A837).

5.

Conecte la varilla de empuje del cilindro maestro y la
bocina de retención al pasador del pedal del embrague.

6.

Levante y sujete el vehículo; consulte la Sección 100-02.

Controles del Embrague

308-02-8

308-02-8

Controles del Embrague (Continuación)

7.

Conecte la línea hidráulica del cilindro maestro al cilindro
esclavo del embrague (7A508).

8.

Instale la grapa de la línea al reborde del piso.

9.

Purgue en el banco el cilindro maestro del embrague;
consulte la Sección 308-00.

10. Baje el vehículo.

Cilindro Esclavo

Remoción

1.

Desconecte la línea hidráulica del cilindro maestro del
cilindro esclavo (7A508) con la Herramienta para Acoplar
Embragues (A).

2.

Desmonte la caja de velocidades; consulte la Sección 308-03.

Controles del Embrague

308-02-9

308-02-9

Controles del Embrague (Continuación)

3.

Nota: Inspeccione la cubierta del embrague por trazas de
fluido. Si hay evidencias de fluido, reemplace el cilindro
esclavo.

Desmonte el cilindro esclavo del embrague.

1

Remueva los tornillos.

2

Desmonte el cilindro.

4.

PRECAUCIÓN: La rolinera y el cubo (7548) de

liberar el embrague está pre-lubricada y no debería
ser limpiada con solvente. Ambos deben ser
reemplazados como un conjunto. No los desarme para
inspección ó reemplazo.

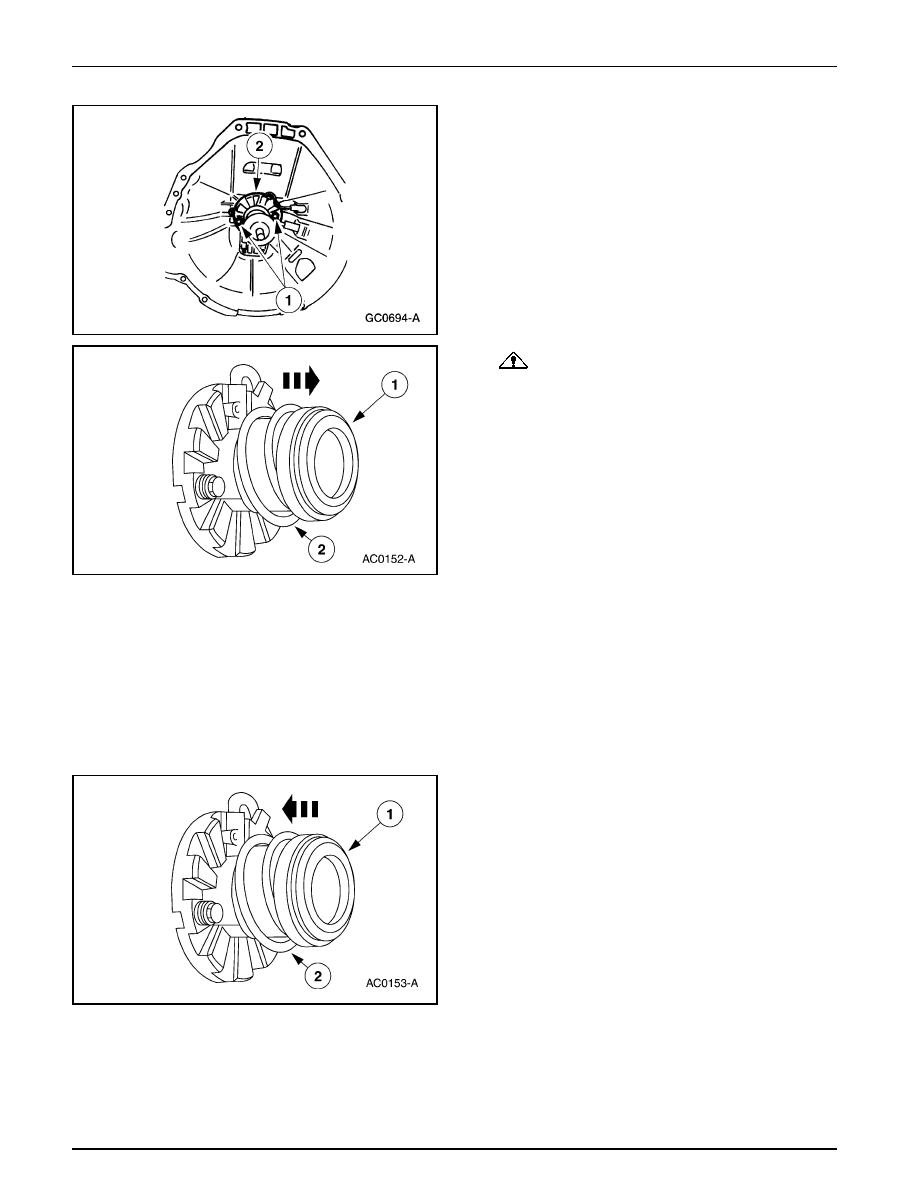

Desmonte la rolinera y el cubo de liberar el embrague del
cilindro esclavo.

1

Empuje la rolinera y el cubo contra el resorte y
remueva hacia la base.

2

Desmonte el anillo de retención y desmóntelos.

5.

Inspeccione el cilindro esclavo del embrague por lo
siguiente:

•

Resorte débil.

•

Fluido fugándose.

Instalación

1.

Instale la rolinera y el cubo de liberar el embrague.

•

Lubrique el cubo y la rolinera en los puntos de
deslizamiento con Grasa Premium de Larga
Duración, XG-1-C ó -K, ó con un equivalente que
cumpla con la especificación Ford ESA-M1C75-B.

1

Coloque el resorte (A) con el cubo y la rolinera (B)
sobre el cilindro esclavo del embrague.

2

Empuje el cubo y la rolinera de liberar el embrague
contra el resorte e instale el anillo de retención.
