Embrague

308-01-8

308-01-8

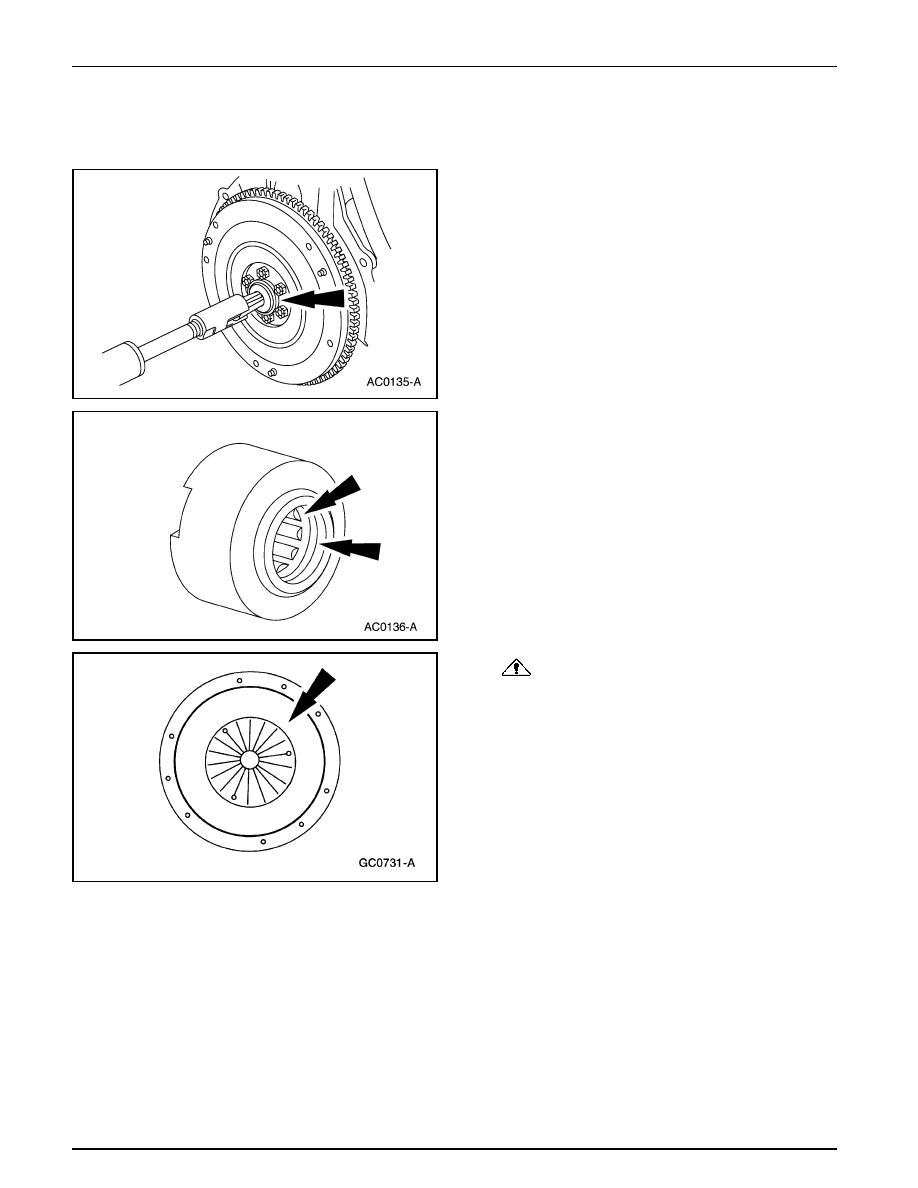

Sistema de Embrague (Continuación)

Remoción

1.

Nota: Reemplace la rolinera del eje de entrada (7118) de
la caja solamente si está dañada.

Desmonte la rolinera piloto del eje de entrada a la caja
utilizando el Martillo de Impacto Deslizante y el Extractor.

2.

Inspeccione la rolinera piloto por:

•

desalineamiento y flojedad en el volante (6375).

•

los rodillos de aguja por rayaduras, desgaste ó roturas,
grasa inadecuada ó descoloración.

•

fuga por el sello.

3.

PRECAUCIÓN: Para prevenir daños, no utilice

limpiadores con base de petróleo y no sumerja el plato
de presión (7563) en solvente.

Limpie el plato de presión utilizando un solvente
comercial apropiado con base de alcohol para que la
superficie quede libre de película aceitosa.

Embrague

308-01-9

308-01-9

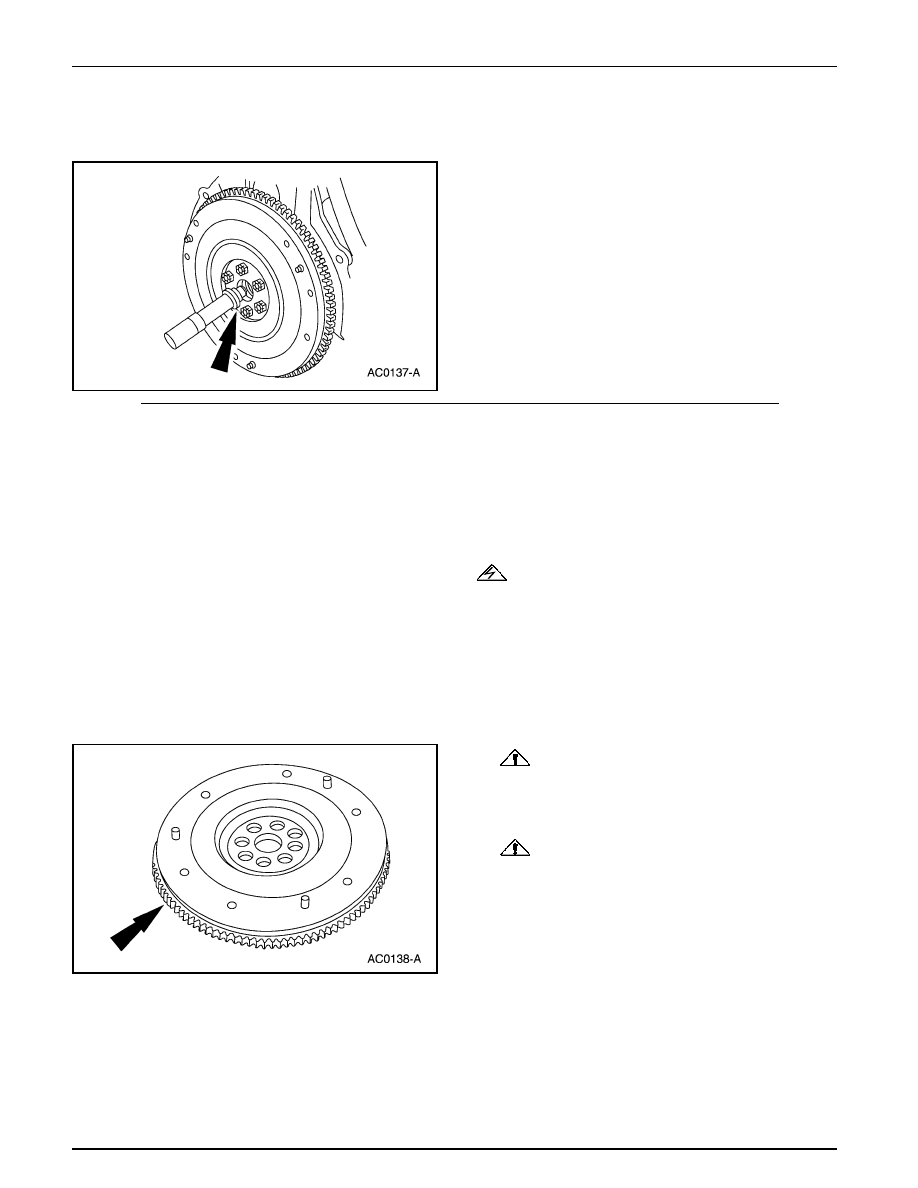

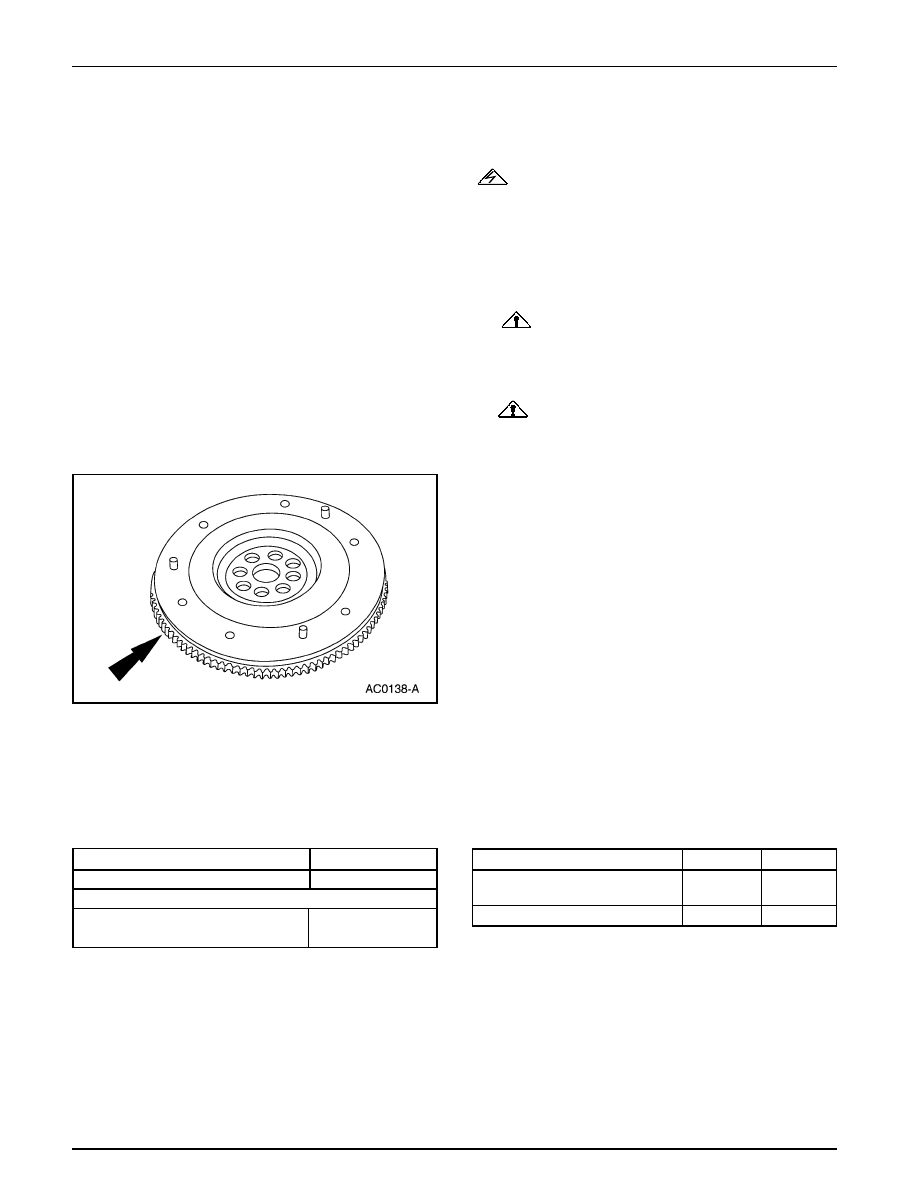

Sistema de Embrague (Continuación)

Instalación

1.

Nota: La rolinera piloto del eje de entrada de la caja sólo
puede ser instalada con el sello apuntando hacia la caja
de velocidades (7003). Esta rolinera es pre-engrasada y
no requiere de ninguna lubricación adicional. Se debe
instalar una rolinera nueva siempre que se desmonte.

Instale la rolinera piloto (A) utilizando su herramienta
especial (B).

Cremallera

Remoción

ADVERTENCIA: Este procedimiento debería ser

ejecutado solamente por un operador experimentado en
sopletes de acetileno y con el equipo adecuado. Para evitar
lesiones personales, utilice pinzas ó guantes para soldadura
y lentes de seguridad cuando manipule la cremallera
calentada del volante.

1.

Desmonte el volante (6375); consulte a Volante, en esta
sección.

2.

PRECAUCIÓN: No caliente la cremallera

(6384) del volante por encima de 278 ºC (500 ºF).
Utilice creyones indicadores de temperatura para
evitar sobre-calentamiento.

PRECAUCIÓN: Golpee de forma suave y

uniforme la cremallera del volante para prevenir que
se trabe.

Desmonte la cremallera del volante.

•

Caliente uniformemente la cremallera y utilice un
botador de bronce para extraerla del volante.

Embrague

308-01-10

308-01-10

Sistema de Embrague (Continuación)

Instalación

ADVERTENCIA: Este procedimiento debería ser

ejecutado solamente por un operador experimentado en
sopletes de acetileno y con el equipo adecuado. Para evitar
lesiones personales, utilice pinzas ó guantes para soldadura
y lentes de seguridad cuando manipule la cremallera
calentada del volante.

1.

PRECAUCIÓN: No caliente la cremallera

(6384) del volante por encima de 278 ºC (500 ºF).
Utilice creyones indicadores de temperatura para
evitar sobre-calentamiento.

PRECAUCIÓN: Mantenga el soplete en

movimiento para evitar puntos calientes.

Caliente uniformemente la cremallera del volante.

2.

Instale la cremallera del volante.

•

El bisel en la cremallera debe apuntar hacia la parte
de atrás del volante.

•

Utilice un botador de bronce.

3.

Instale el volante; consulte a Volante, en esta sección.

ESPECIFICACIONES

Especificaciones de Torque

Descripción

Nm

Lb/In

Especificaciones Generales

Item

Especificación

Excentricidad del Volante mm (pul)

 0.13 (0.005)

Lubricante

Traba-Roscas y Sellador

 WSK-M2G315-A5

E0AZ-19554-AA

 (Tipo II)

Tornillos, Plato de Presión

23-32

 17-23

del Embrague

Tornillos, Volante

  102-115

 75-85

Controles del Embrague

308-02-1

308-02-1

Tabla Manual de Contenido

SECCIÓN 308-02 Controles del Embrague

APLICADO AL VEHÍCULO:

 Explorer, Mountaineer

CONTENIDO

 PAGINA

DESCRIPCIÓN Y OPERACIÓN

Controles del Embrague ....................................................................................................................  308-02-2

DIAGNOSTICO Y PRUEBA

Controles del Embrague ....................................................................................................................  308-02-3

Controles del Embrague

Cilindro Maestro / Recipiente del Embrague ......................................................................................  308-02-5
Pedal de Embrague ...........................................................................................................................  308-02-3
Tubos Hidráulicos .............................................................................................................................  308-02-10
Cilindro Esclavo .................................................................................................................................  308-02-8

ESPECIFICACIONES ........................................................................................................................... 308-02-12
