PROCEDIMIENTOS GENERALES (Continuación)

2.

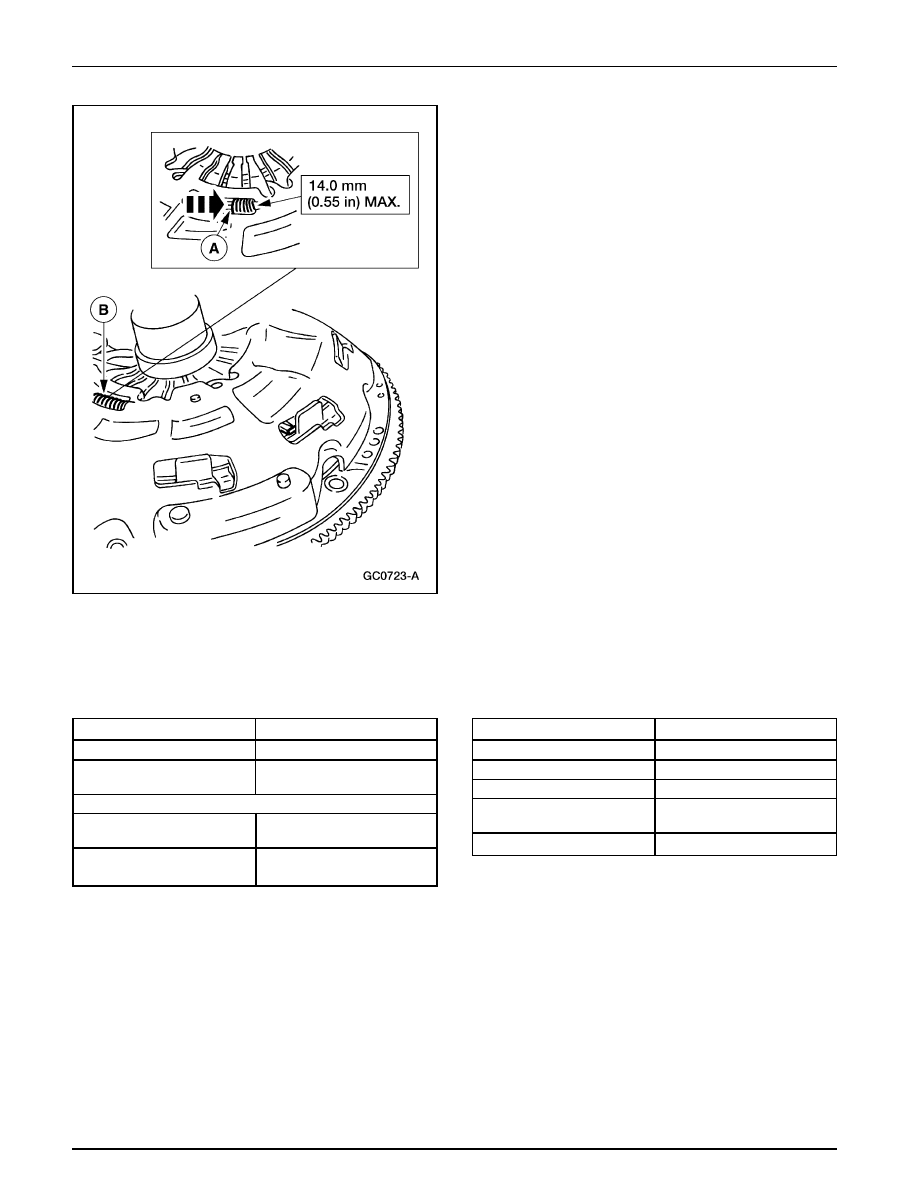

Ajuste el plato de presión del embrague.

•

Gire el anillo de ajuste (A) en sentido anti-horario
hasta que los resortes de tensión (B) estén
comprimidos.

•

Sujete el anillo de ajuste (A) mientras libera la presión
sobre los dedos del diafragma.

ESPECIFICACIONES

Especificaciones Generales

Item

Especificación

Diafragma Flexible

 Belleville

Presión Total del Plato, Kg (lb)

 1020 (2248)

143 (315)

Disco del Embrague

Diámetro Ext. (aprox.)

 258 (10.2)

mm (pul)

Diámetro Int. (aprox.)

 185 (7.3)

mm (pul)

Especificaciones Generales

Item

Especificación

Área de la Cara, cm² (pul²)

508 (787)

Espesor Comprimido, mm (pul)

7.8 (0.307)

Material de Forro

Tejido sin asbesto

Excentricidad del Volante,

0.13 (0.005)

mm (pul)

No. de Resortes de Torsión

4

Embrague

308-01-1

308-01-1

Tabla Manual de Contenido

SECCIÓN 308-01 Embrague

APLICADO AL VEHÍCULO:

 Explorer, Mountaineer

CONTENIDO

 PAGINA

DESCRIPCIÓN Y OPERACIÓN

Sistema de Embrague ........................................................................................................................  308-01-2

DIAGNOSTICO Y PRUEBA

Sistema de Embrague ........................................................................................................................  308-01-3
Sistema de Embrague
Rolinera ..............................................................................................................................................  308-01-7
Disco y Plato de Presión ....................................................................................................................  308-01-3
Volante ...............................................................................................................................................  308-01-6
Cremallera .........................................................................................................................................  308-01-9

ESPECIFICACIONES ........................................................................................................................... 308-01-10

Embrague

308-01-2

308-01-2

DESCRIPCION Y OPERACION

Sistema de Embrague

La función primaria del sistema de embrague es el acoplar, y
desacoplar la potencia del motor a la caja de velocidades bajo
comando del conductor. Para información adicional, consulte
la Sección 308-02.

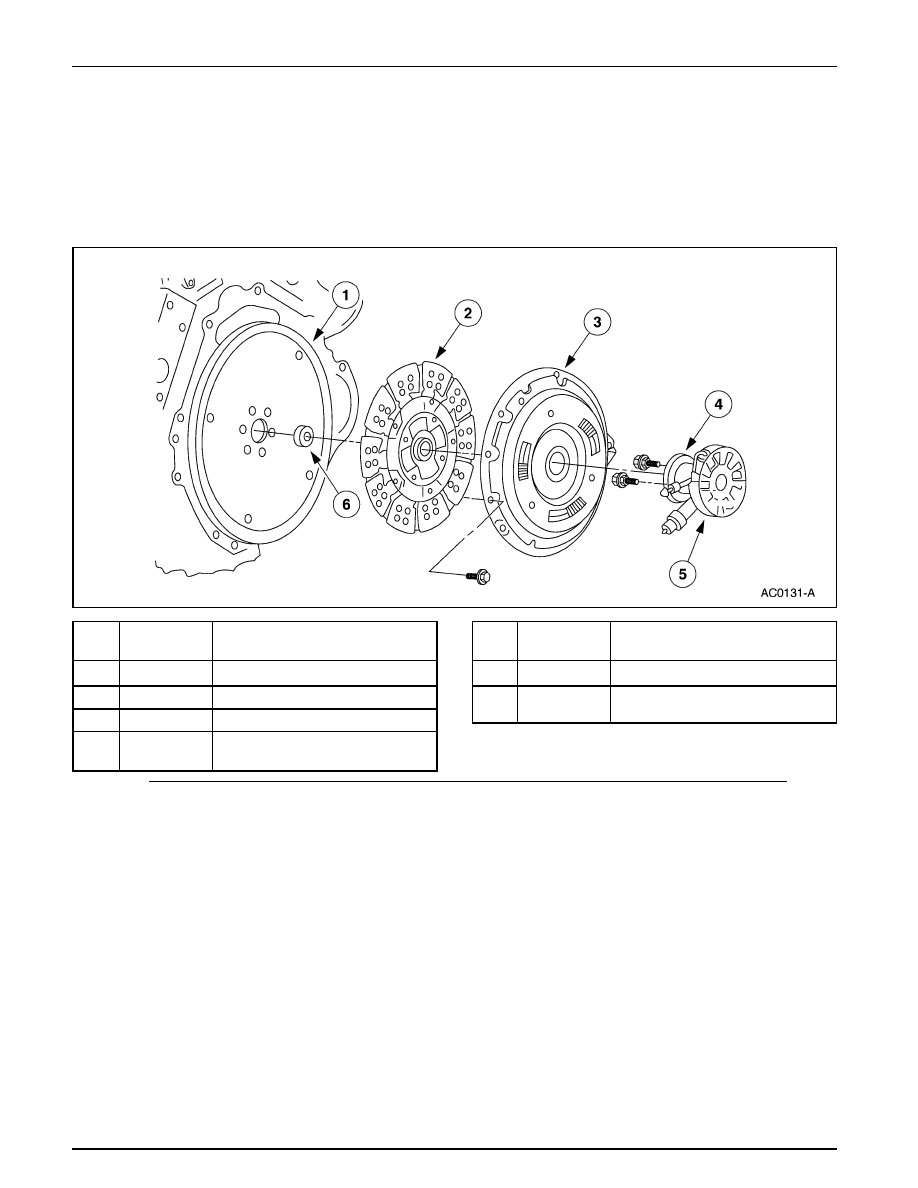

Componentes del Sistema de Embrague

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

1

6375

Volante

2

7550

Disco

3

7563

Plato de Presión

4

—

Cubo y Rolinera de Liberar el Embrague
(Parte de 7A508)

5

7A508

Cilindro Esclavo del Embrague

6

7118

Rolinera Piloto del Eje de Entrada de
la Caja de Velocidades

•

El embrague es un disco de función al seco, de plato sencillo
con un plato de presión auto-ajustable y del tipo de
diafragma flexible. El disco del embrague (7550) tiene un
cubo estriado el cual conecta al disco al eje de entrada
(7017).

•

El mecanismo de operación del embrague consiste en un
cilindro esclavo (7A508) con una rolinera de liberación
integral.

•

Una rolinera (7120) soporta el extremo del eje de entrada.
Esta rolinera no requiere lubricación a menos que se repare
el sistema de embrague.

•

El sistema de embrague engrana y desengrana la caja de
velocidades manual del motor. El sistema es desacoplado
cuando se presiona el pedal de embrague (7519) y se acopla
al liberar dicho pedal. Al presionar el pedal, éste empuja
el émbolo del cilindro maestro, el cual acciona
hidráulicamente su cilindro esclavo. Dicho cilindro acciona
el diafragma flexible del plato de presión, liberando de
ésta al disco. Esta liberación elimina el acoplamiento entre
la caja y el motor.

Embrague

308-01-3

308-01-3

DIAGNOSTICO Y PRUEBA

Sistema de Embrague

Consulte la Sección 308-00.

Sistema de Embrague

Disco y Plato de Presión

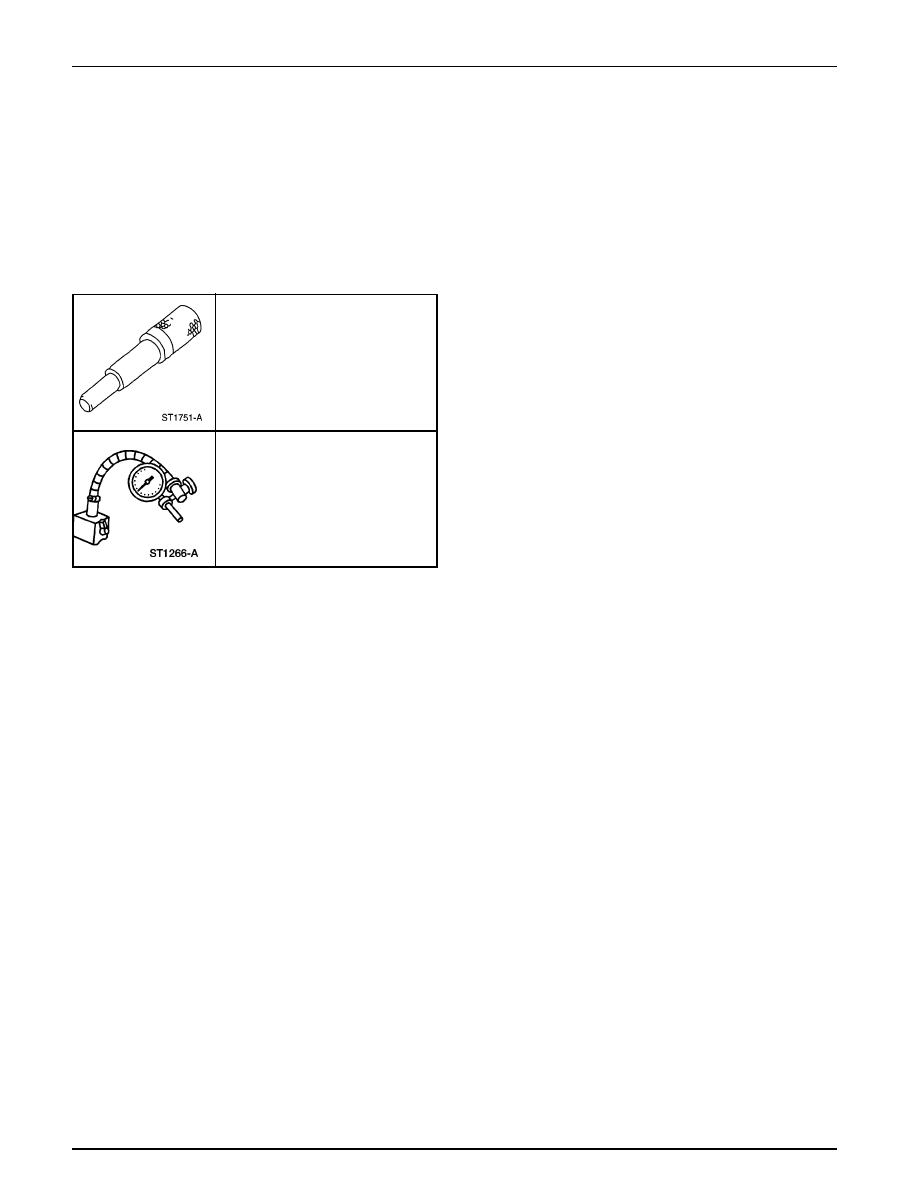

Herramienta(s) Especial(es)

Alineador del Embrague,
308-006 (T71P-7137-H)

Reloj Comparador / Base Magnética,
100-D002 (D78P-4201-B), ó
un equivalente

Remoción

1.

Desmonte la caja de velocidades; consulte la Sección 308-03.
