Embrague

308-01-4

308-01-4

Sistema de Embrague (Continuación)

2.

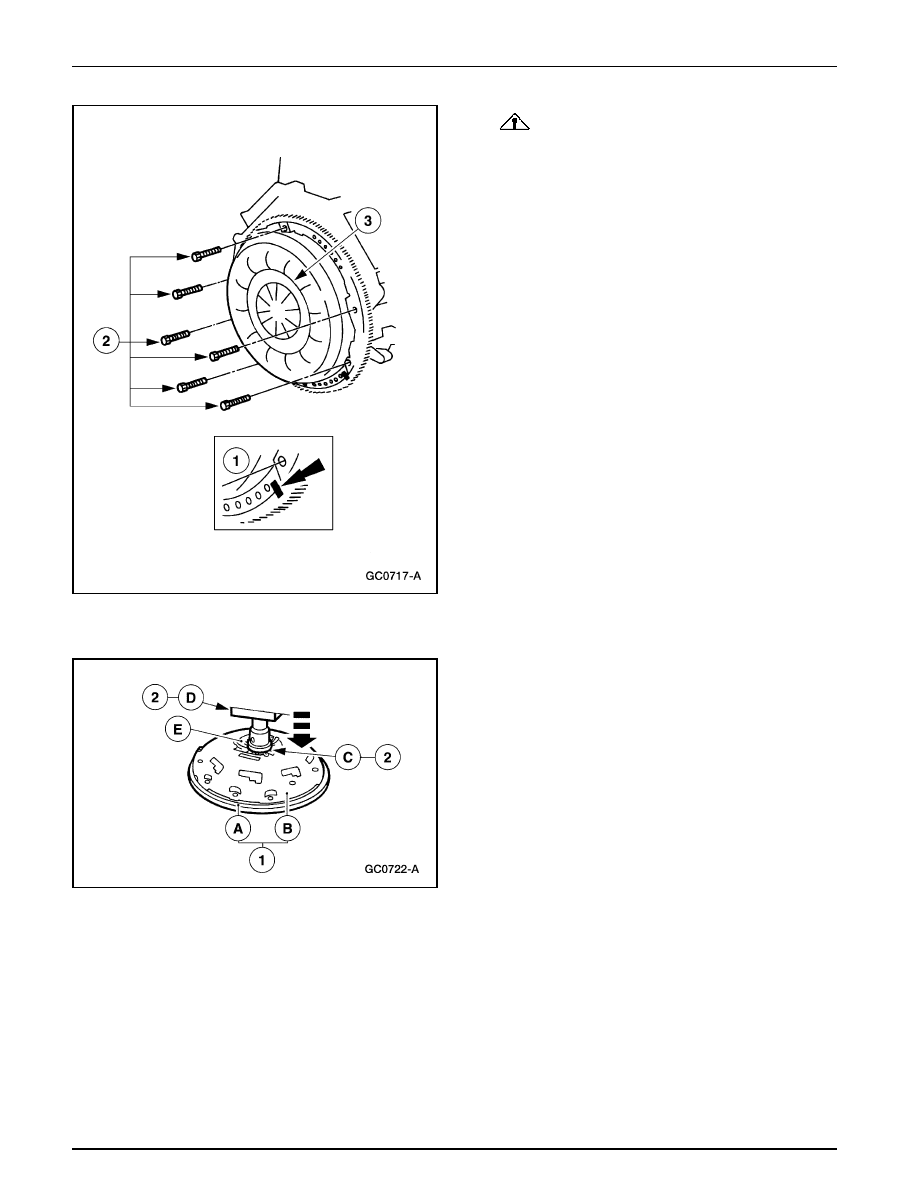

PRECAUCIÓN: Si el disco y el plato de presión

del embrague van a ser re-instalados los tornillos deben
ser removidos uniformemente ó ocurrirán daños
permanentes al diafragma flexible dando como
resultado una liberación total del embrague.

Desmonte el plato de presión (7563) y el disco (7550) del
embrague.

1

Si las piezas van a ser re-usadas, marque el plato de
presión y el volante (6375).

2

Remueva los tornillos.

3

Desmonte el plato de presión y el disco.

Instalación

1.

Nota:  Los platos de presión auto-ajustables deben ser
graduados antes de su instalación.

Comprima los dedos del diafragma del embrague.

1

Coloque el volante (a) y el plato de presión (B) en
una prensa.

2

Utilice un adaptador (C) adecuado y una prensa (D)
para comprimir los dedos (E) del diafragma del
embrague hasta que el anillo ajustador se mueva
libremente.

Embrague

308-01-5

308-01-5

Sistema de Embrague (Continuación)

2.

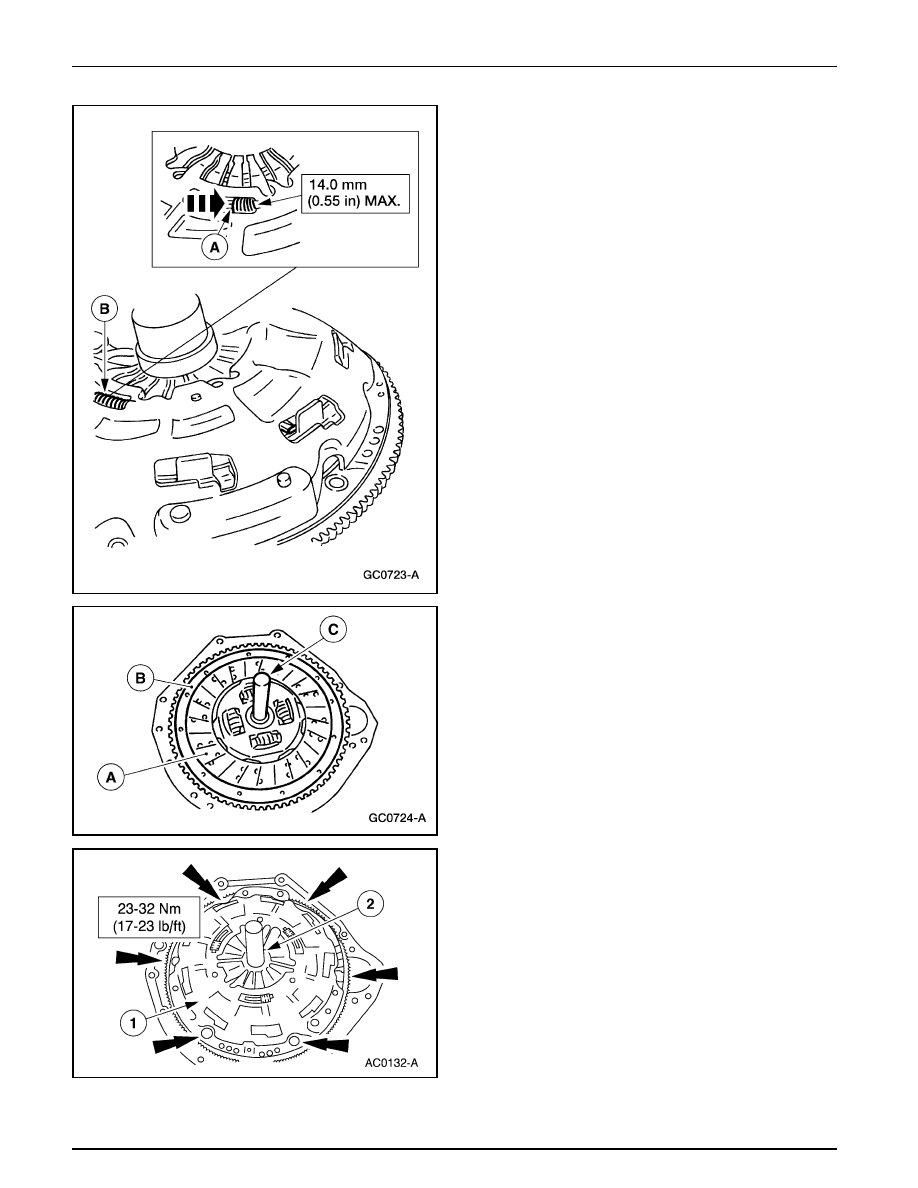

Ajuste el plato de presión del embrague.

•

Gire el anillo ajustador (A) en sentido anti-horario
hasta que los resortes de tensión (B) queden
comprimidos.

•

Sujete el anillo ajustador (A) mientras libera la
presión sobre los dedos del diafragma.

3.

Coloque el disco (A) sobre el volante (B) utilizando el
Alineador de Embrague (C).

4.

Nota: Si está re-usando el plato de presión y el volante,
alinee las marcas hechas durante la remoción.

Coloque el plato de presión sobre los tres pasadores de
guía.

1  Alinee el plato de presión e instale sus tornillos.

2  Desmonte el Alineador de Embrague.

Embrague

308-01-6

308-01-6

Sistema de Embrague (Continuación)

5.

Instale la caja de velocidades (7003).

•

Consulte la Sección 308-03.

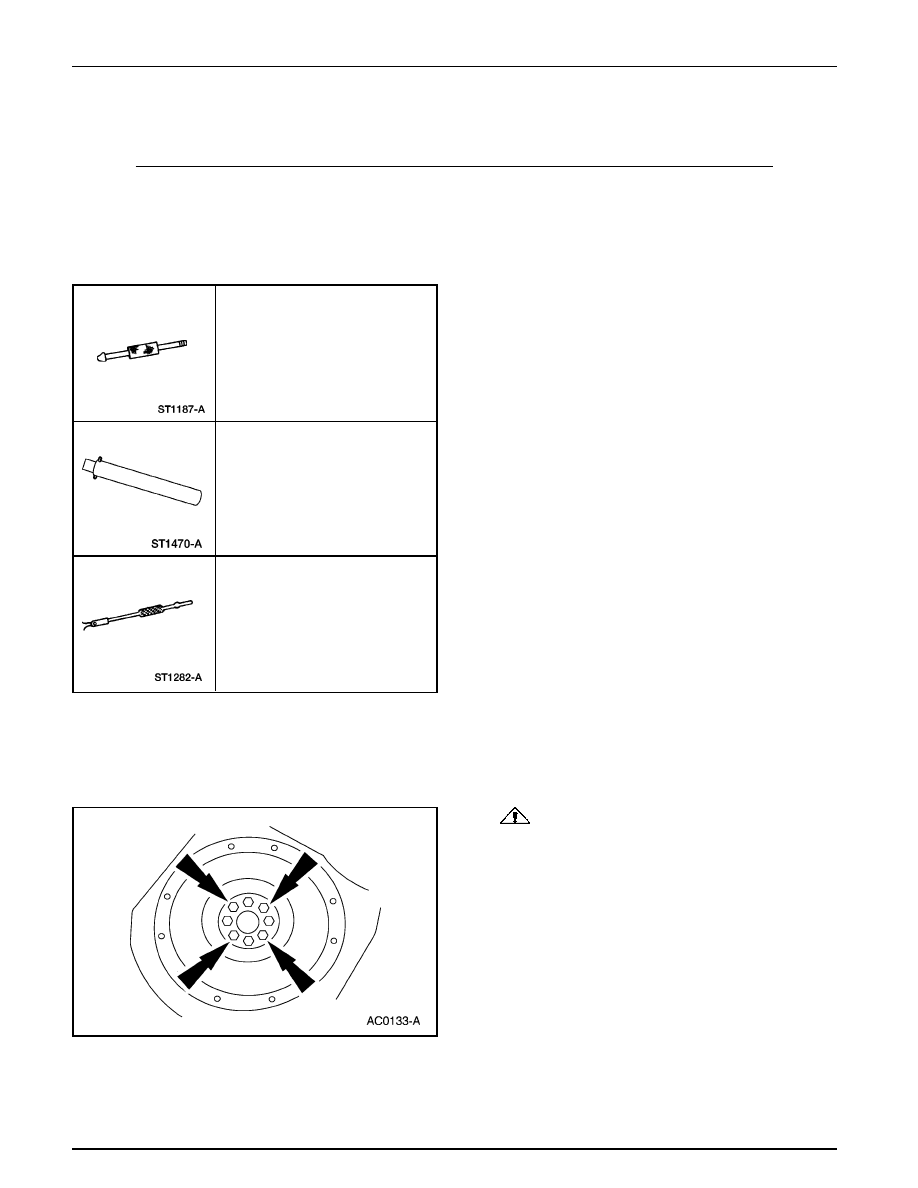

Herramienta(s) Especial(es)

Volante

Martillo de Impacto Deslizante,
307-005 (T59L-100-B)

Cambiador de Rolinera Piloto,
308-105 (T85T-7137-A)

Extractor,
308-001 (T58L-101-B)

Remoción

1.

Desmonte el disco y el plato de presión del embrague;
consulte a Disco y Plato de Presión en esta sección.

2.

PRECAUCIÓN: Dos tornillos deberían ser

aflojados pero dejados instalados para prevenir que
el volante (6375) se pueda caer.

Desmonte seis de los ocho tornillos. Afloje los dos
restantes pero déjelos en su lugar.

Embrague

308-01-7

308-01-7

Sistema de Embrague (Continuación)

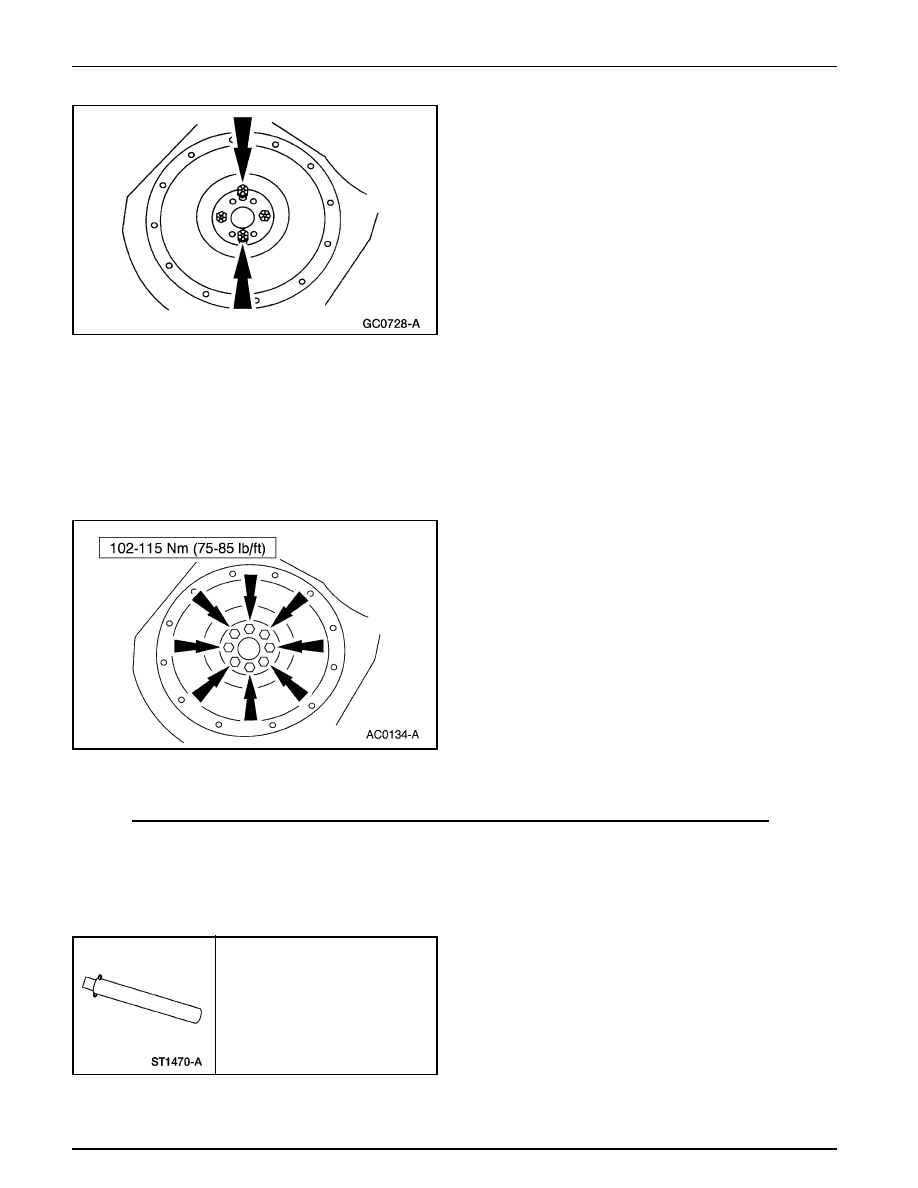

3.

Presione  el volante fuera del cigüeñal (6303).

•

Instale los dos tornillos en los orificios roscados del
volante y desmóntelo.

4.

Remueva los tornillos restantes del volante.

5.

Desmonte el volante.

Instalación

1.

Coloque el volante sobre el cigüeñal e instale sus tornillos
(6379).

•

Aplique Traba-Roscas y Sellador E0AZ-19554-AA
ó un equivalente que cumpla con la especificación
Ford WSK-M2G315-A5 (Tipo II) a las roscas de los
tornillos.

2.

Instale el disco y el plato de presión del embrague; consulte
a Disco y Plato de Presión, en esta sección.

Herramienta(s) Especial(es)

Rolinera

Extractor
308-105 (T85T-7137-A)
