Transeje / Caja de Velocidades Manual y Embrague — Información General

308-00-15

308-00-15

Prueba Pinpoint

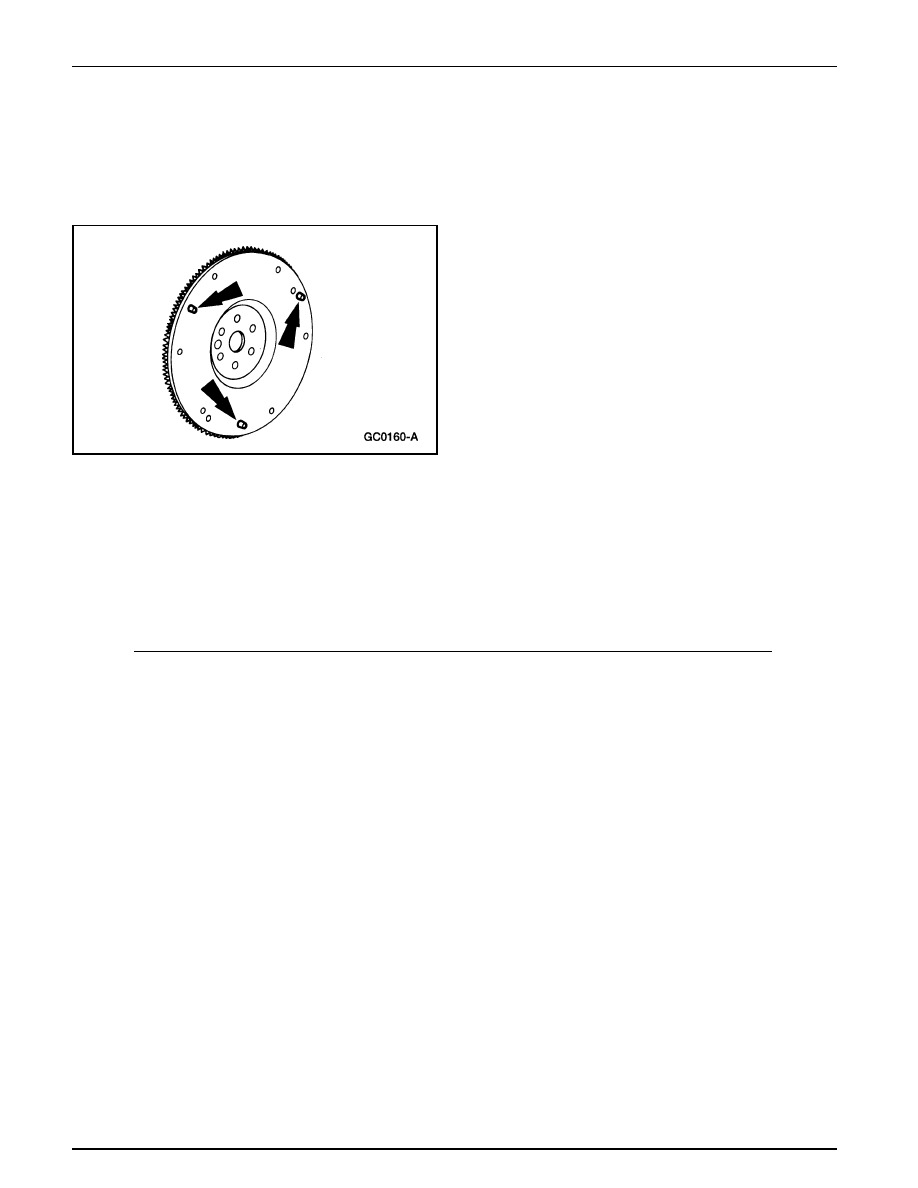

Pasadores de Guía, Volante

Remoción

1.

Nota: Tenga cuidado de no dañar los orificios para los
pasadores en el volante ó sus superficies adyacentes
durante la remoción.

Desmonte los pasadores del volante utilizando un botador
donde están instalados en orificios abiertos ó un alicate
de presión donde estén instalados en agujeros ciegos.

Instalación

1.

Nota:  Se debe tener cuidado para guiar los pasadores
perpendicularmente en su lugar hasta quedar
completamente asentados y no dañar las superficies
adyacentes.

Instale todos los pasadores del volante guiándolos en sus
lugares utilizando un martillo de  plástico ó de bronce.

Pasadores de Guía, Cubierta del Volante al Bloque

Remoción

1.

Nota: Tenga cuidado de no dañar los orificios para los
pasadores de la cubierta del volante al bloque ó las
superficies adyacentes durante su remoción.

Desmonte los pasadores de la cubierta del volante al
bloque (6397) utilizando un botador donde estén
instalados en orificios abiertos ó un alicate de presión
donde se encuentren instalados en orificios ciegos.

Transeje / Caja de Velocidades Manual y Embrague — Información General

308-00-16

308-00-16

PROCEDIMIENTOS GENERALES

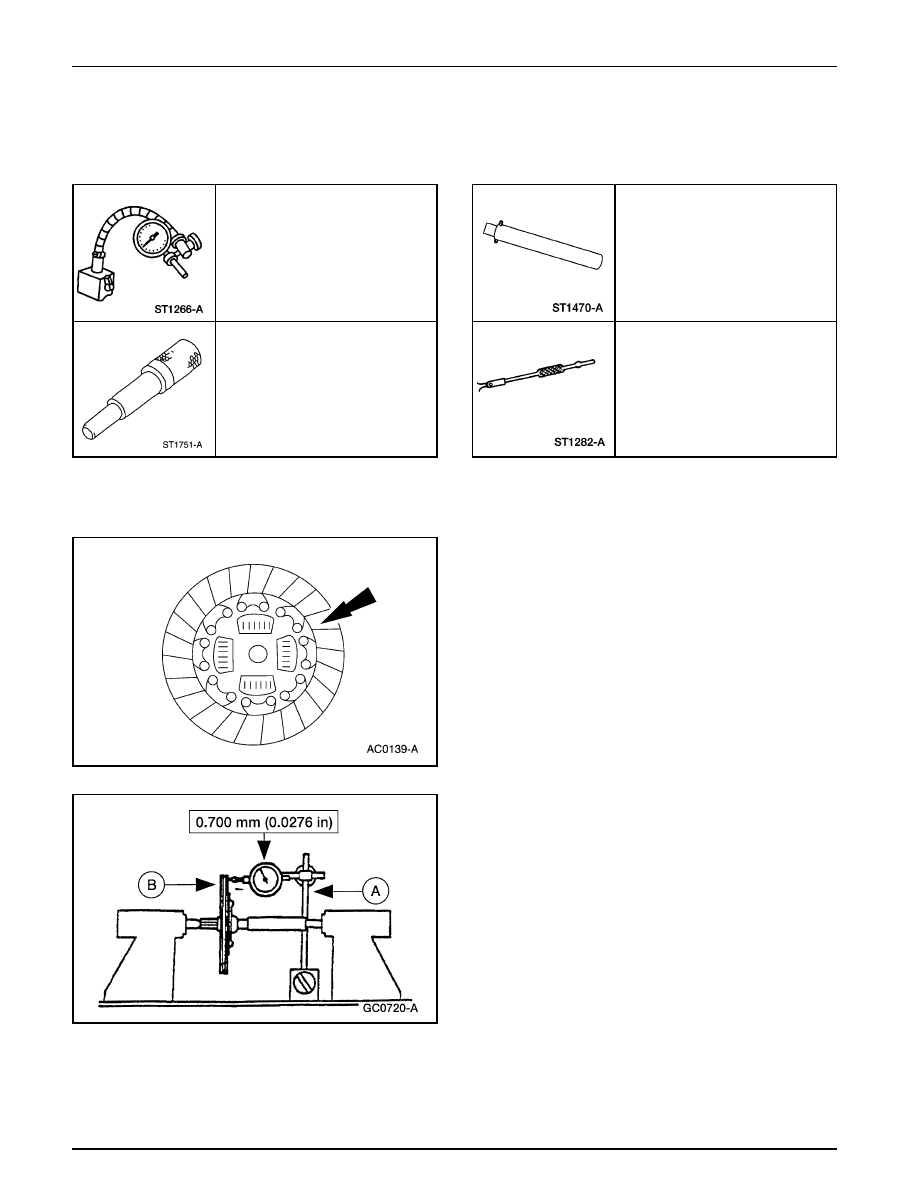

Revisión del Disco

Herramienta(s) Especial(es)

Herramienta(s) Especial(es)

Reloj Comparador / Base Magnética,
100-D002 (D78P-4201-B), ó un
equivalente

Alineador del Embrague,
T71P-7137-H

Cambiador de Rolinera Piloto
T85T-7137-A

Extractor, T58L-101-B

1.

Desmonte el conjunto del embrague; consulte la Sección
308-01.

2.

Nota: Utilice tela de esmeril para eliminar las imperfecciones
menores en el forro de las caras del disco.

Inspeccione el disco del embrague (7550) por:

•

saturación de aceite ó grasa.

•

caras desgastadas ó flojas.

•

deformaciones.

•

resortes rotos.

•

desgaste u óxido en las estrías.

•

reemplace el disco si está presente alguna de estas
condiciones.

3.

Nota: El disco del embrague y el plato de presión deberían
siempre ser reemplazados como un conjunto.

Utilice el Reloj Comparador / Base Magnética (A) para
inspeccionar la excentricidad del disco (B).

•

Reemplace el disco si no está dentro de su
especificación.

Transeje / Caja de Velocidades Manual y Embrague — Información General

308-00-17

308-00-17

PROCEDIMIENTOS GENERALES (Continuación)

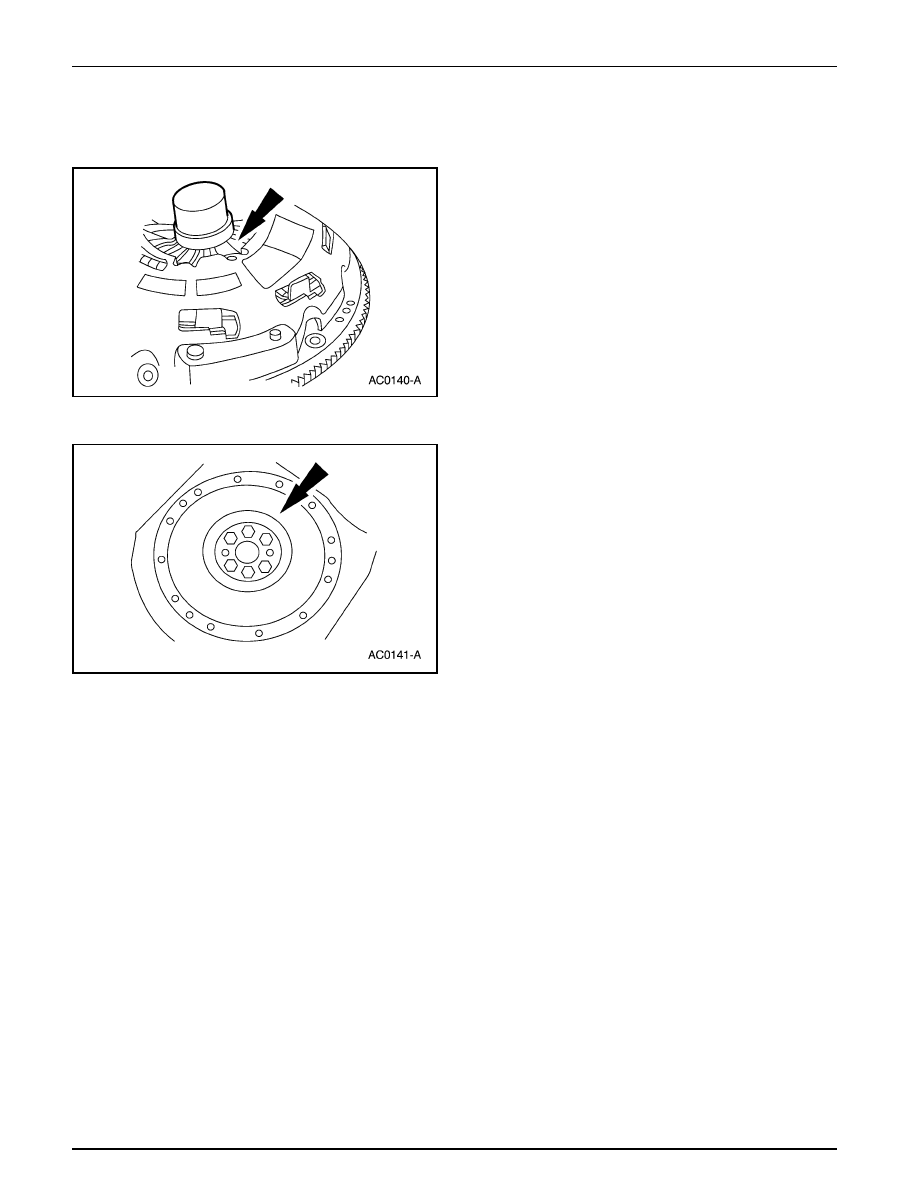

Revisión del Plato de Presión

1.

Inspeccione si hay desgaste en los dedos del diafragma
del plato de presión.

•

Reemplace el plato de presión (7563) del embrague,
si es necesario.

Revisión del Volante

1.

Inspeccione el volante (6375) por:

•

grietas.

•

marcas de calentamiento u otros daños.

•

mecanice la superficie de fricción del volante si está
rayada ó gastada.

2.

Después de mecanizar:

•

La excentricidad de la superficie no debe exceder 0.13
mm (0.005 pul) de lectura total del indicador, con un
acabado de la superficie en el rango de 4.0 / 1.3
micrómetros (160/50 micro pul).

•

El diámetro mayor de los pasadores de guía (diámetro
para el ajuste prensado) no debe extenderse por
encima de la nueva superficie.

•

Los tornillos de retención del plato de presión deben
enroscar en el volante con la mano hasta 1.50 mm
(0.06) de la nueva superficie.

•

Volante con dimensiones menores que las indicadas
no deben ser utilizados; instale un nuevo volante de
repuesto.

Transeje / Caja de Velocidades Manual y Embrague — Información General

308-00-18

308-00-18

PROCEDIMIENTOS GENERALES (Continuación)

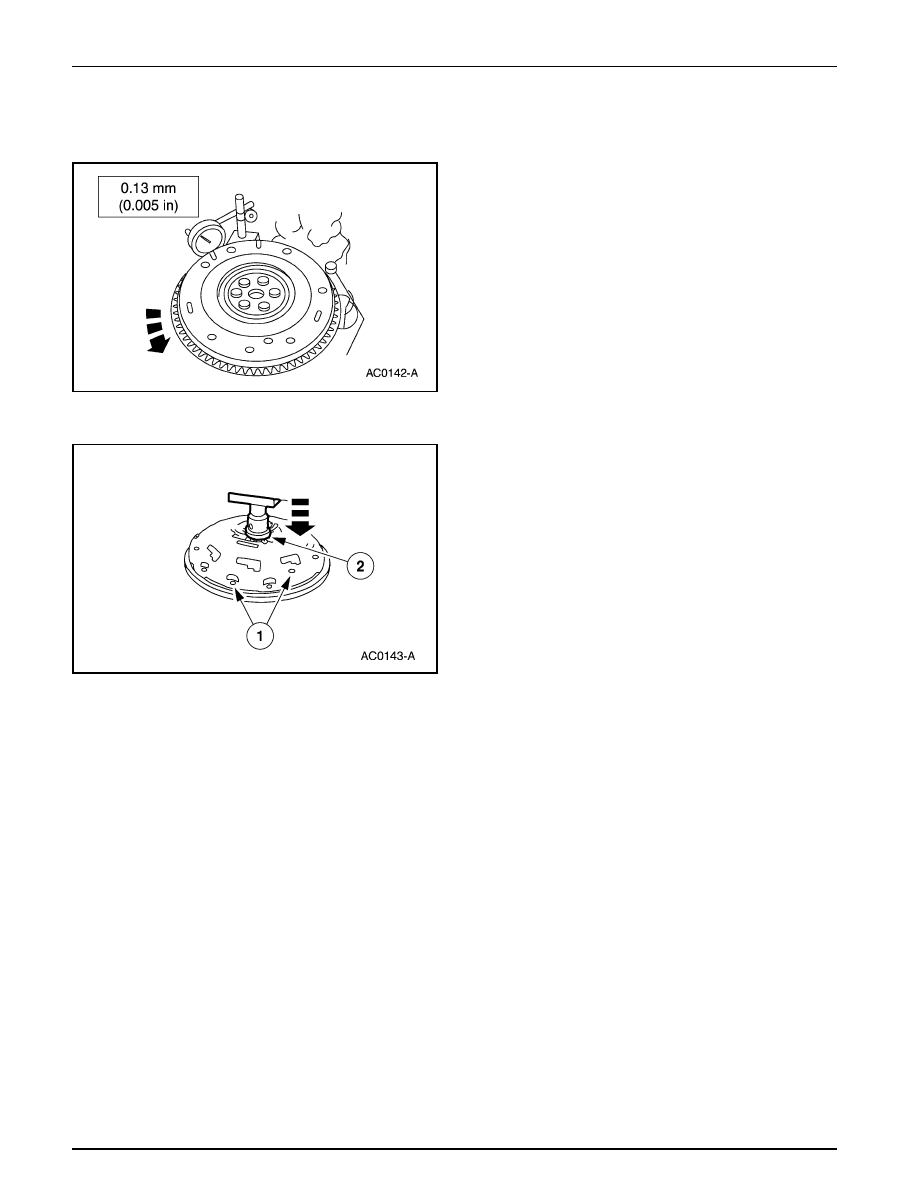

Revisión de la Excentricidad del Volante

1.

Inspeccione la excentricidad del volante.

•

Utilice el Reloj Comparador / Base Magnética.

Ajuste del Plato de Presión

1.

Nota:  Los platos de presión auto-ajustados deben ser
calibrados antes de su instalación.

Comprima los dedos del diafragma del embrague.

1

Coloque el plato de presión y el volante en una prensa.

2

Utilice un adaptador adecuado y una prensa para
comprimir los dedos del diafragma hasta que el anillo
de ajuste se mueva libremente.
