Controles del Embrague

308-02-2

308-02-2

DESCRIPCION Y OPERACION

Controles del Embrague

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

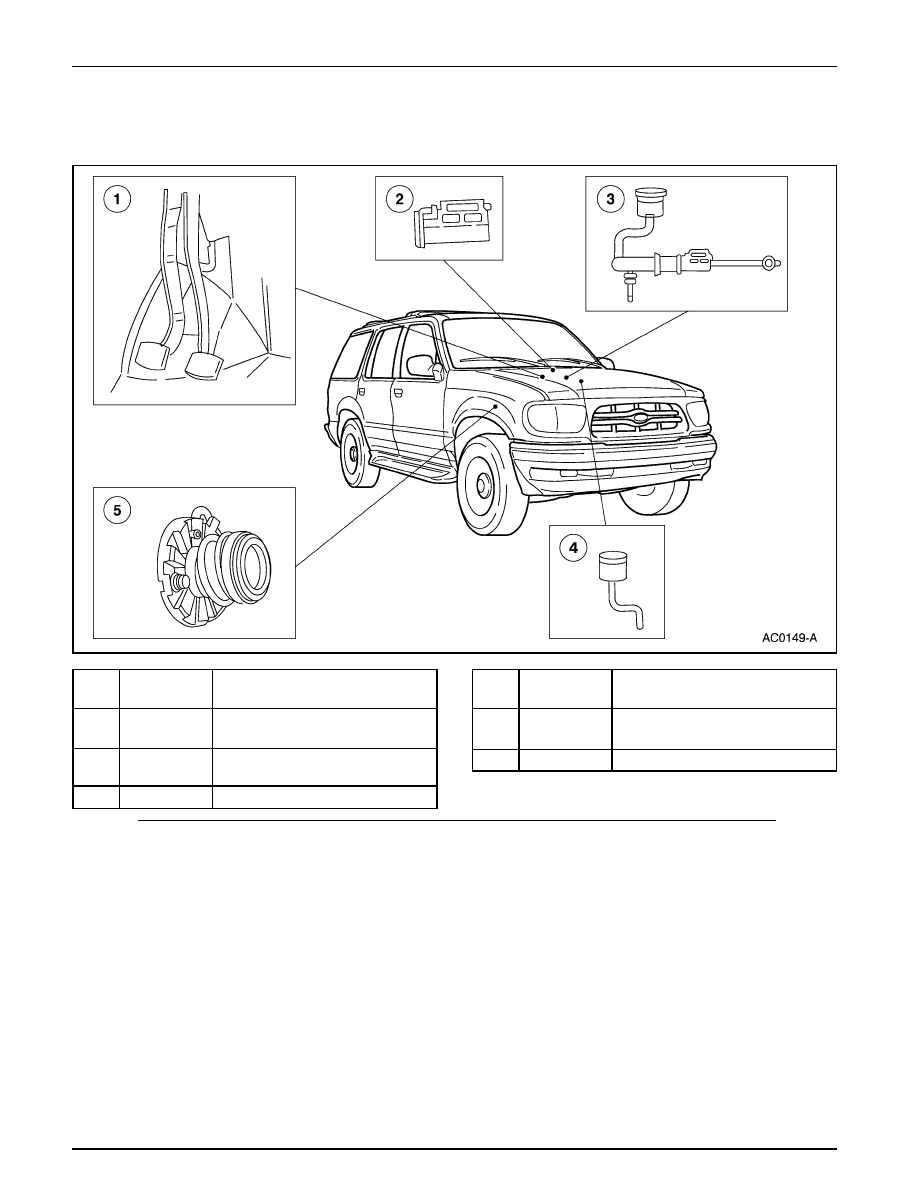

Ubicación de los Componentes

1

2450

Soporte de Montaje de los Pedales de
Freno y Embrague

2

11A152

Interruptor (CPP) de Posición del
Pedal de Embrague

3

7A543

Cilindro Maestro del Embrague

4

7K500

Recipiente y Tubería del Cilindro
Maestro del Embrague

5

—

Cilindro Esclavo del Embrague

El sistema de control acciona el sistema de embrague. Este
sistema se desacopla cuando se presiona el pedal del embrague
y se acopla cuando dicho pedal se libera. Cuando el pedal de
embrague es presionado, empuja el émbolo del cilindro
maestro, el cual transmite presión hidráulica al cilindro
esclavo (7A508). Este cilindro engrana y comprime el
diafragma flexible  del plato de presión, liberando dicha
presión del disco (7550), con lo cual se desacopla la caja de
velocidades del motor.

El sistema de embrague hidráulico se ajusta automáticamente,
para compensar el desgaste del disco. El varillaje del embrague
no es ajustable.

Interruptor de Posición del Pedal de Embrague

Este interruptor (CPP) (11A152) está unido al pedal de
embrague (7519) mediante el conjunto de la varilla de empuje.
Presionando el pedal se cierra moderadamente el interruptor
y permite dar arranque al motor. Este interruptor también
desactiva el sistema de control de velocidad y envía una señal
al módulo EEC cuando el pedal se encuentra presionado.

Controles del Embrague

308-02-3

308-02-3

DIAGNOSTICO Y PRUEBA

Controles del Embrague

Consulte la Sección 308-00.

Controles del Embrague

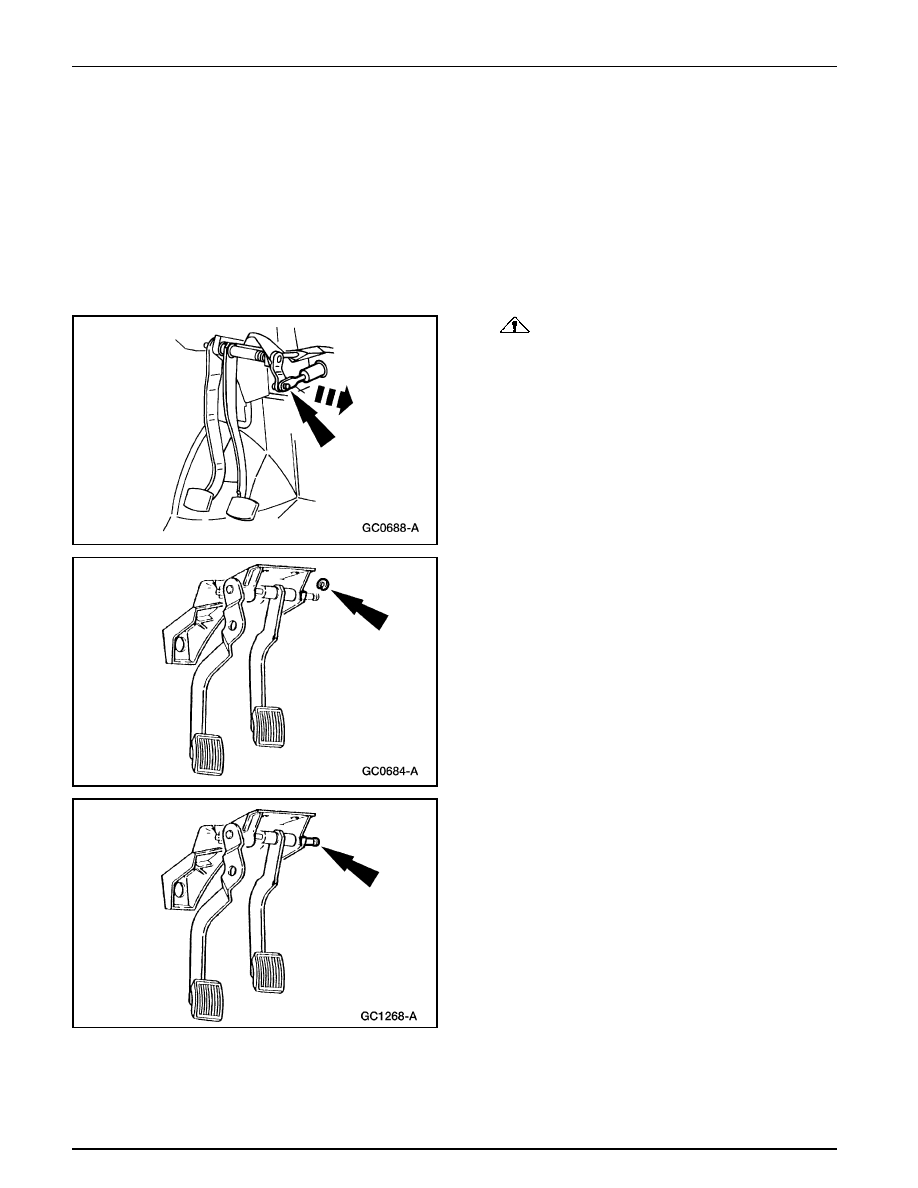

Pedal del Embrague

Remoción

1.

PRECAUCIÓN: El fluido para frenos es dañino

para superficies plásticas y pintadas. Si es derramado
sobre una de ellas, lávela inmediatamente con agua.

Desconecte la varilla de empuje del cilindro maestro del
embrague.

2.

Desmonte el anillo de retención.

3.

Nota: Cuando se desmonta el eje del pedal de embrague
de su soporte, el pedal de freno, las barras de ambos
pedales (2471) y la arandela flexible se hacen accesibles.

Desmonte el pedal de embrague (7519) de su soporte de
montaje.

Controles del Embrague

308-02-4

308-02-4

Controles del Embrague (Continuación)

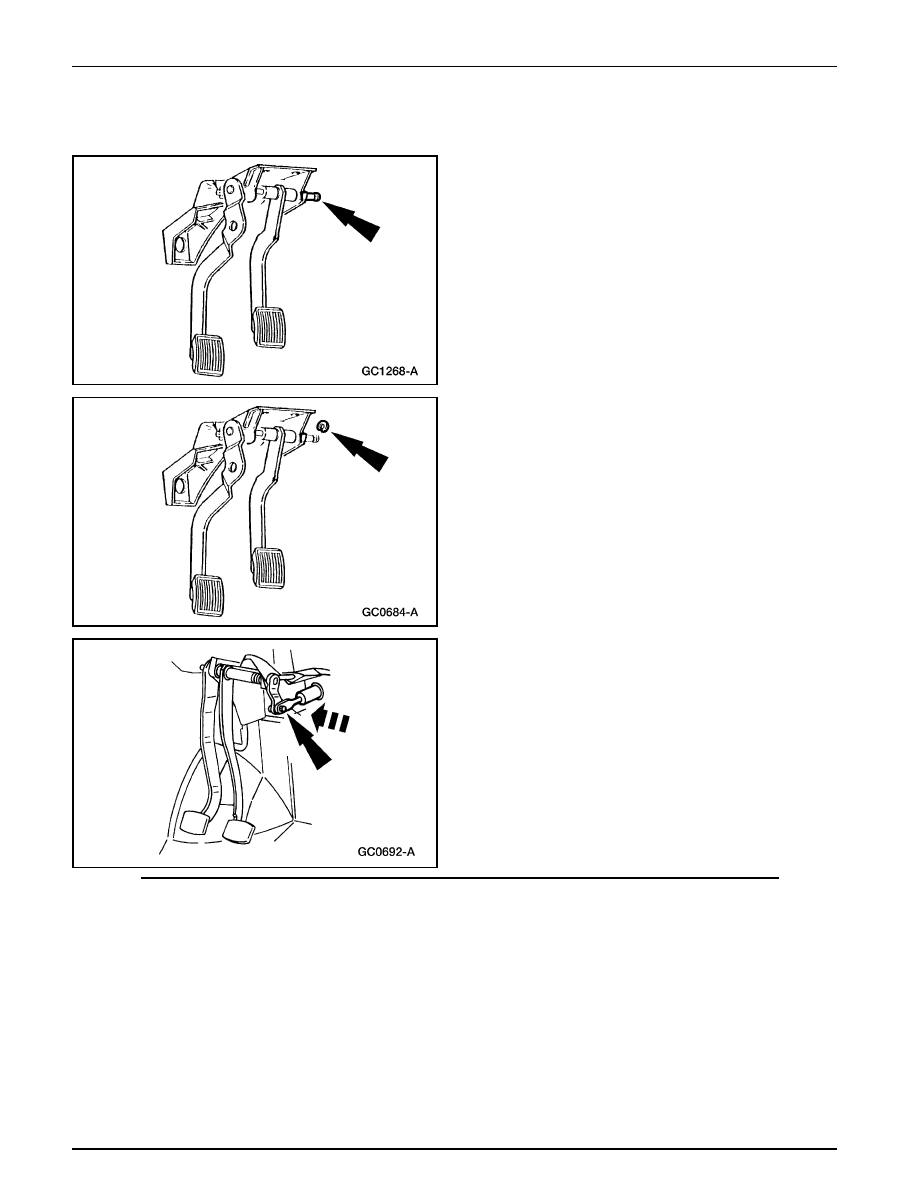

Instalación

1.

Nota:  Antes de instalar el eje ó el pedal de embrague,
desmonte e inspeccione las bocinas de los pedales. Limpie
y lubrique con una película ligera de aceite de motor
SAE30 X0-30-BSD ó con un equivalente ESE-M2C153-
E y reemplace dichas bocinas si es evidente el desgaste
excesivo.

Instale el conjunto de los pedales de embrague / freno.

•

Instale las bocinas de los pedales; las arandelas y el
pedal del embrague.

•

Instale el eje del pedal.

2.

Instale el anillo de retención.

3.

Instale el pasador del pedal a la varilla de empuje del
cilindro maestro.

Controles del Embrague

308-02-5

308-02-5

Controles del Embrague (Continuación)

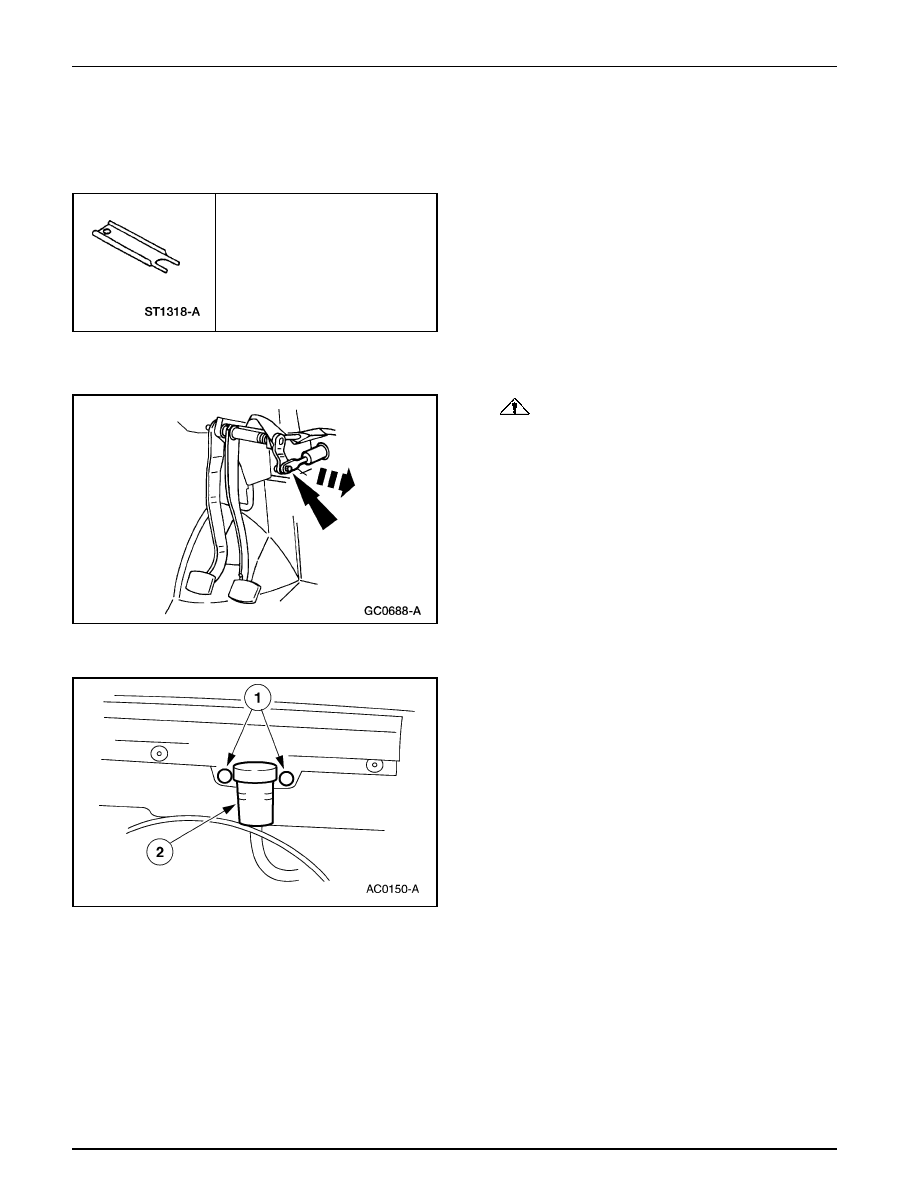

Recipiente / Cilindro Maestro del Embrague

Herramienta(s) Especial(es)

Herramienta para Acoplar Embragues,
308-182 (T88T-70522-A)

Remoción

1.

PRECAUCIÓN: El fluido para frenos es dañino

para superficies plásticas y pintadas. Si es derramado
sobre una de ellas, lávela inmediatamente con agua.

Nota: Cuando reemplace el cilindro maestro del embrague
(7A543), desmonte la tubería del vehículo para el
procedimiento de purga en el banco.

Desconecte la varilla de empuje del cilindro maestro del
pasador del pedal de embrague.

2.

Desmonte el interruptor CPP (11A152).

3.

Desmonte el recipiente del cilindro del embrague.

1

Remueva los tornillos.

2

Desmonte el recipiente.

4.

Levante y sujete el vehículo; consulte la Sección 100-02.
