Enfriamiento de la Caja de Velocidades/Transeje

307-02-9

307-02-9

4.

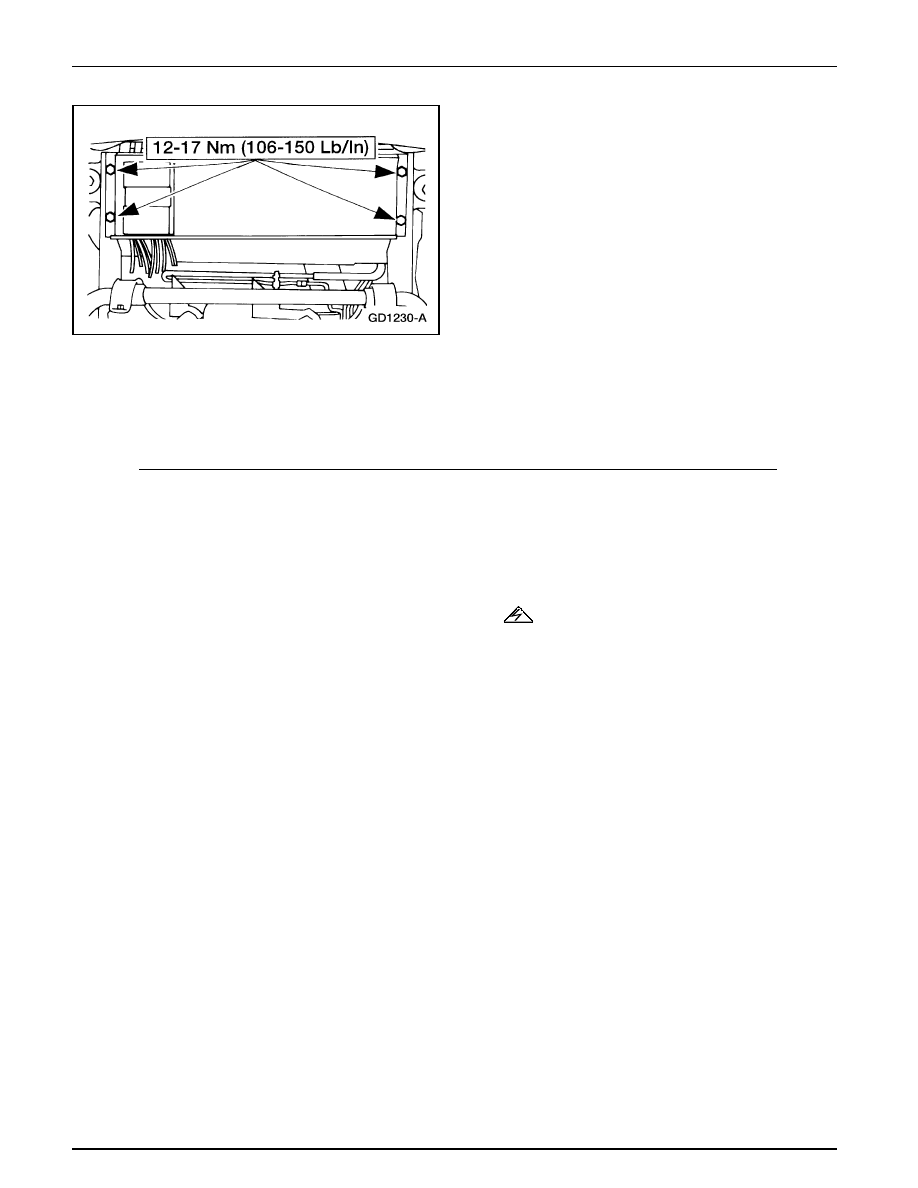

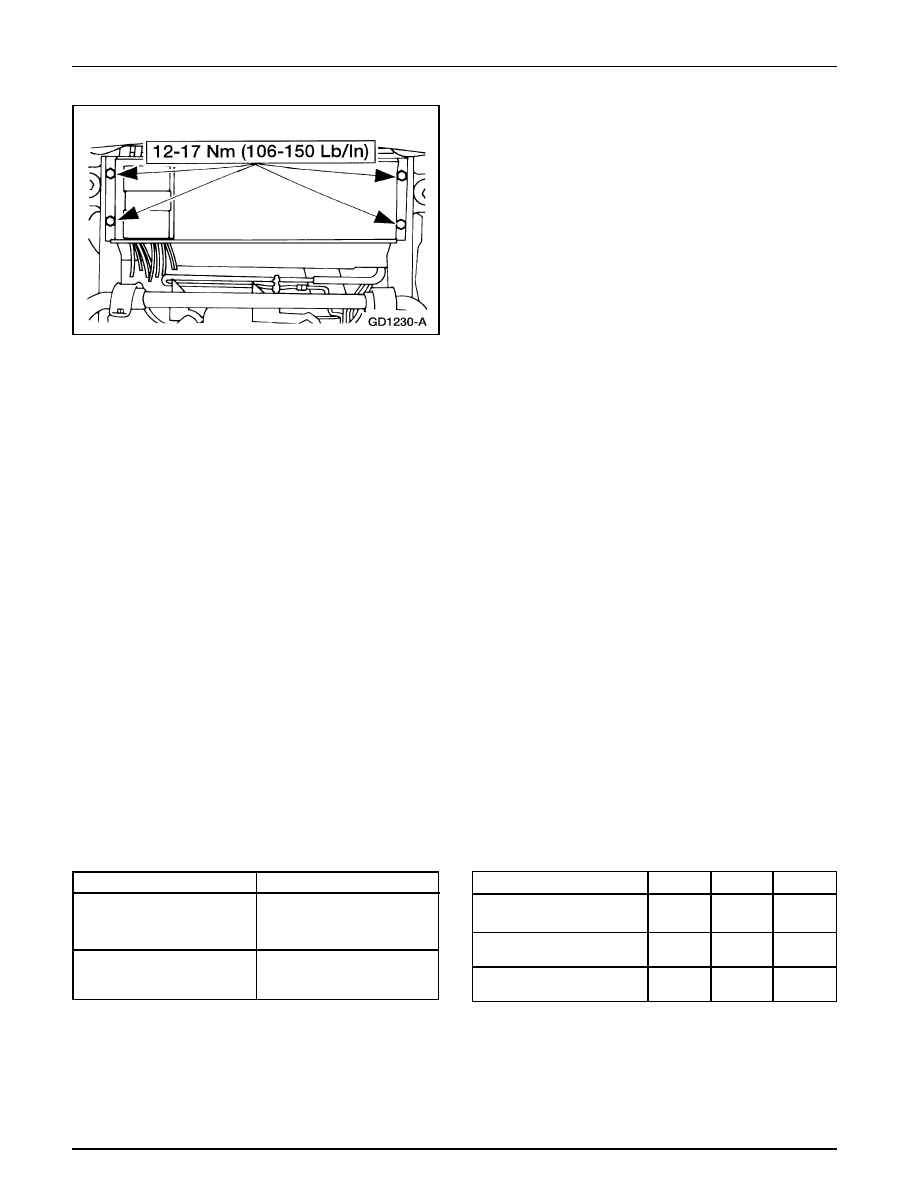

Instale el deflector de aire del radiador.

•

Instale los tornillos.

Tabla de Fallas (Continuación)

5.

Nota: Si está equipado con suspensión neumática, reactive
el sistema girando a ON su interruptor.

Baje el vehículo.

6.

Llene con fluido la caja hasta su nivel apropiado utilizando
el tipo adecuado e inspeccione si hay fugas.

Tubos — Caja 5R55E

Remoción

1.

ADVERTENCIA: El suministro de corriente

eléctrica al sistema de suspensión neumática debe ser
cortado antes de elevar, gatear ó remolcar un vehículo
con este tipo de suspensión. Esto puede ser realizado
girando a OFF el interruptor ubicado en el área trasera
para almacenar el gato. El fallar en hacerlo de esta manera
puede resultar en un inflado / desinflado inesperado de
los resortes neumáticos lo cual podría causar un cambio
del vehículo durante estas operaciones.

Levante y sujete el vehículo; consulte la Sección 100-02.

Enfriamiento de la Caja de Velocidades/Transeje

307-02-10

307-02-10

2.

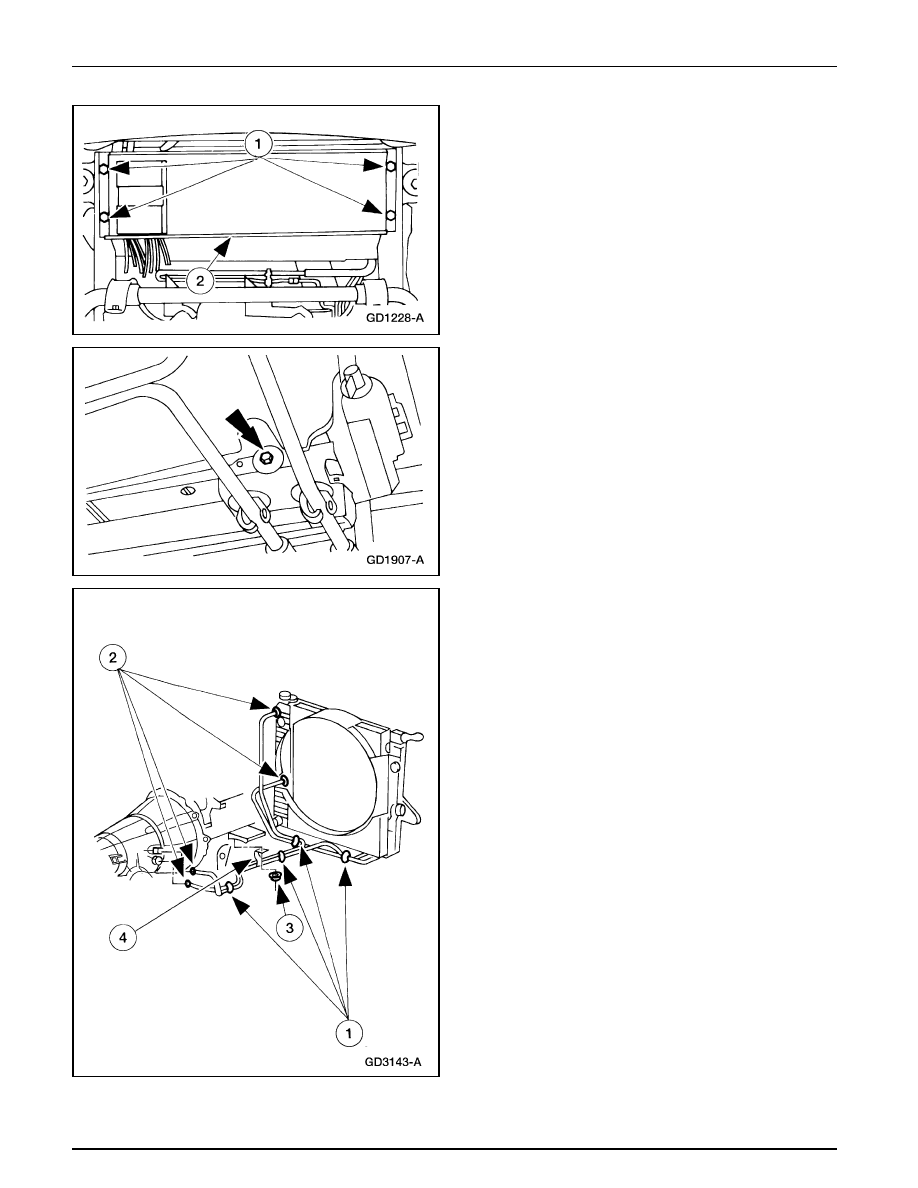

Desmonte el deflector de aire del radiador (8327).

1

Remueva los tornillos.

2

Desmonte el deflector.

Tabla de Fallas (Continuación)

3.

Remueva la tuerca, el tornillo y el soporte de la línea del
enfriador.

4.

Desmonte los tubos (7C140) del enfriador.

1

Desmonte las grapas.

2

Desacople las conexiones.

3

Remueva la tuerca.

4

Desmonte los tubos.

Enfriamiento de la Caja de Velocidades/Transeje

307-02-11

307-02-11

Instalación

1.

Nota: Cuando un tubo de enfriador de fluido de la caja es
reemplazado, cada tubo de reemplazo debe ser fabricado
con la misma medida de tubo que el original.

Conforme un nuevo tubo del enfriador del enfriador del
fluido de la caja.

•

Utilice el tubo anterior como una guía.

•

Instale las conexiones apropiadas.

2.

PRECAUCIÓN: Para prevenir daños, compruebe

que todos los tapones han sido desmontados de las
aberturas de los orificios antes de instalar los tubos.

PRECAUCIÓN: Para prevenir dañar las roscas,

todas las tuercas de los tubos deben ser enroscadas a
mano antes de ser apretadas a su especificación.

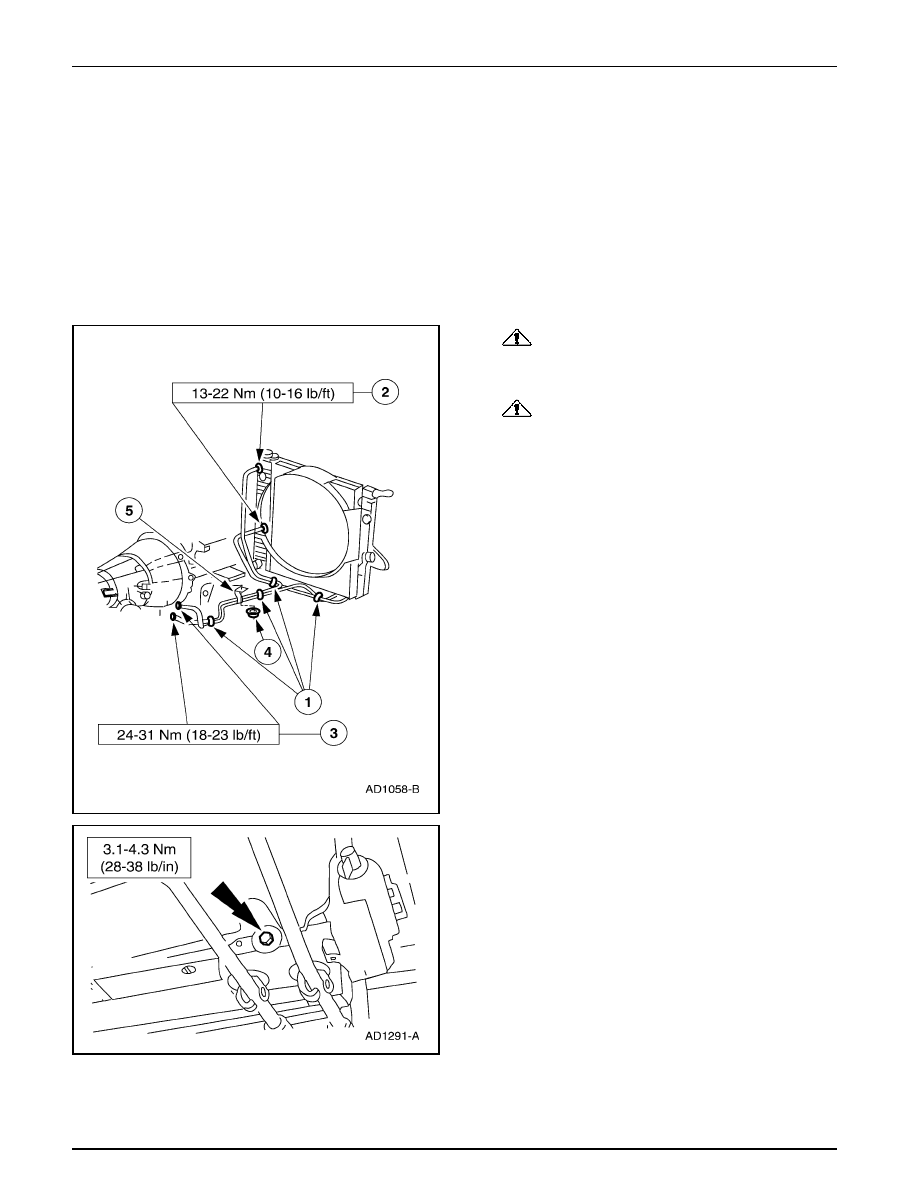

Instale los tubos del enfriador del fluido de la caja.

1

Instale las grapas.

2

Acople las conexiones del tubo al radiador.

3

Acople las conexiones del tubo a la caja.

4

Instale la tuerca del soporte al tubo.

5

Instale los tubos.

Tabla de Fallas (Continuación)

3.

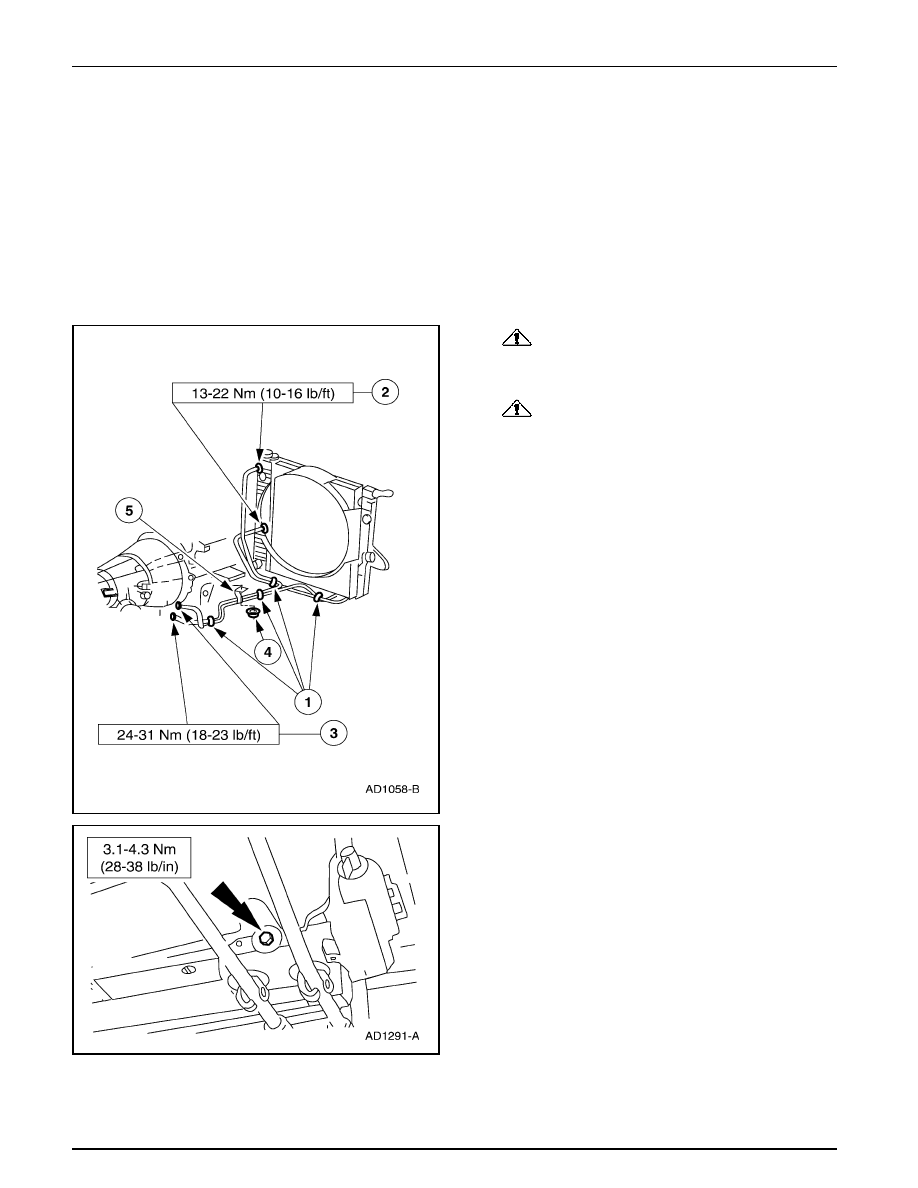

Instale la tuerca, el tornillo y el soporte de la línea del
enfriador.

Enfriamiento de la Caja de Velocidades/Transeje

307-02-12

307-02-12

4.

Instale el deflector de aire del radiador.

•

Instale los tornillos.

Tabla de Fallas (Continuación)

Especificaciones de Torque

Descripción

Nm

Lb/Ft

Lb/In

Especificaciones Generales

Item

Especificación

PROCEDIMIENTOS GENERALES

Prueba de Flujo al Enfriador del Fluido de la Caja

Para información adicional, consulte a la Sección 307-01A
ó la Sección 307-01B.

Enfriador del Fluido de la Caja — Lavado a Contra-Flujo y Limpieza

Para información adicional, consulte a la Sección 307-01A
ó la Sección 307-01B.

5.

Nota: Si está equipado con suspensión neumática, reactive
el sistema girando a ON su interruptor.

Baje el vehículo.

6.

Llene con fluido la caja hasta su nivel apropiado utilizando
el tipo adecuado e inspeccione si hay fugas.

ESPECIFICACIONES

Fluido Multi-Propósito para

MERCON® ó equivalente

Caja Automática MERCON®
XT2-QDX — Caja (4R70W)

Fluido para Caja Automática

MERCON® V ó equivalente.

MERCON® V XT-5-QM —
Caja (5R55E)

Tornillos, Enfriador Auxiliar

 5-7

 —

 45-62

del Fluido de la Caja

Abrazaderas, Manguera del

3-4

 —

 27-35

Enfriador Auxiliar

Tornillos, Deflector de Aire

12-17

 —

 106-150

del Radiador
