Enfriamiento de la Caja de Velocidades/Transeje

307-02-5

307-02-5

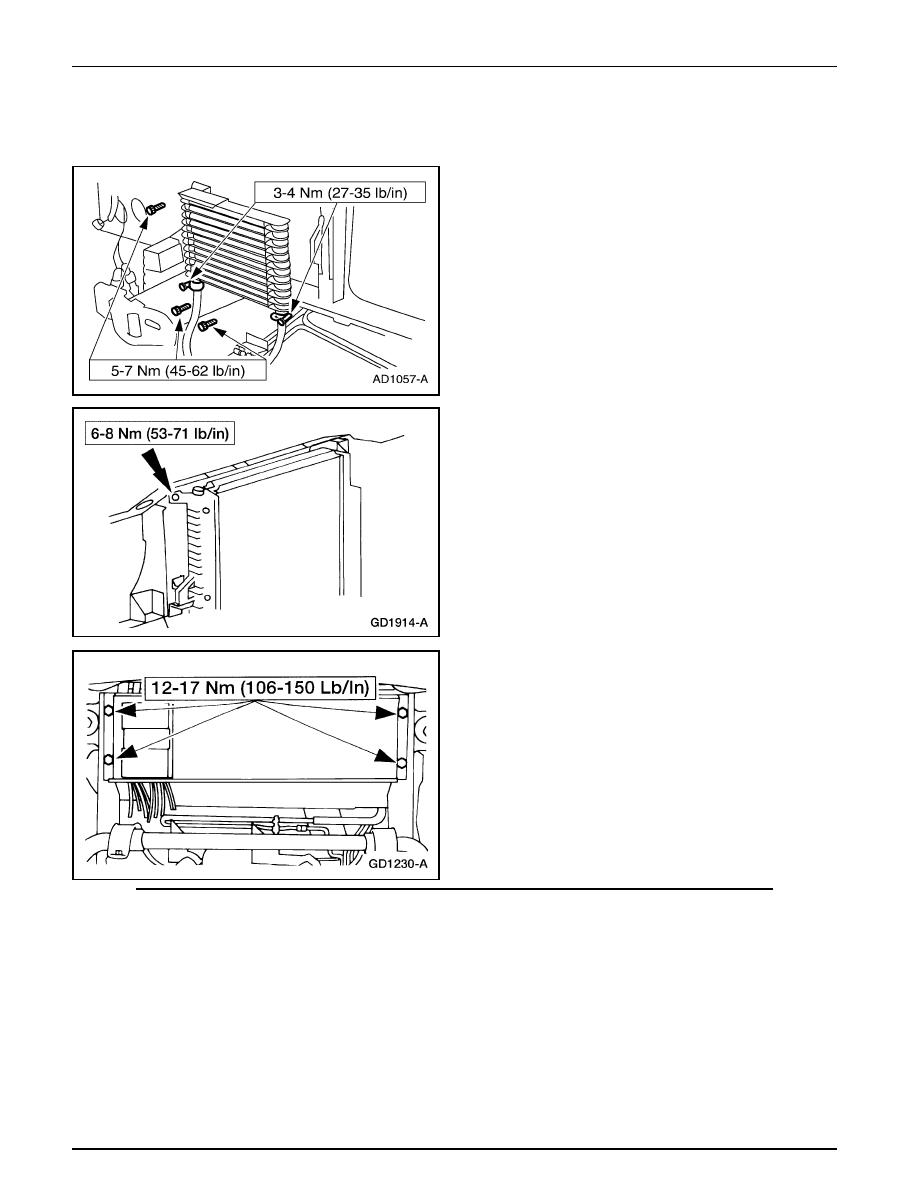

Instalación

1.

Siga el procedimiento de remoción en orden inverso.

Tabla de Fallas (Continuación)

Enfriamiento de la Caja de Velocidades/Transeje

307-02-6

307-02-6

Tubos — Caja 4R70W

Tabla de Fallas (Continuación)

Remoción

1.

ADVERTENCIA: El suministro de corriente

eléctrica al sistema de suspensión neumática debe ser
cortado antes de elevar, gatear ó remolcar un vehículo
con este tipo de suspensión. Esto puede ser realizado
girando a OFF el interruptor ubicado en el área trasera
para almacenar el gato. El fallar en hacerlo de esta manera
puede resultar en un inflado / desinflado inesperado de
los resortes neumáticos lo cual podría causar un cambio
del vehículo durante estas operaciones.

Levante y sujete el vehículo. Consulte la Sección 100-02.

2.

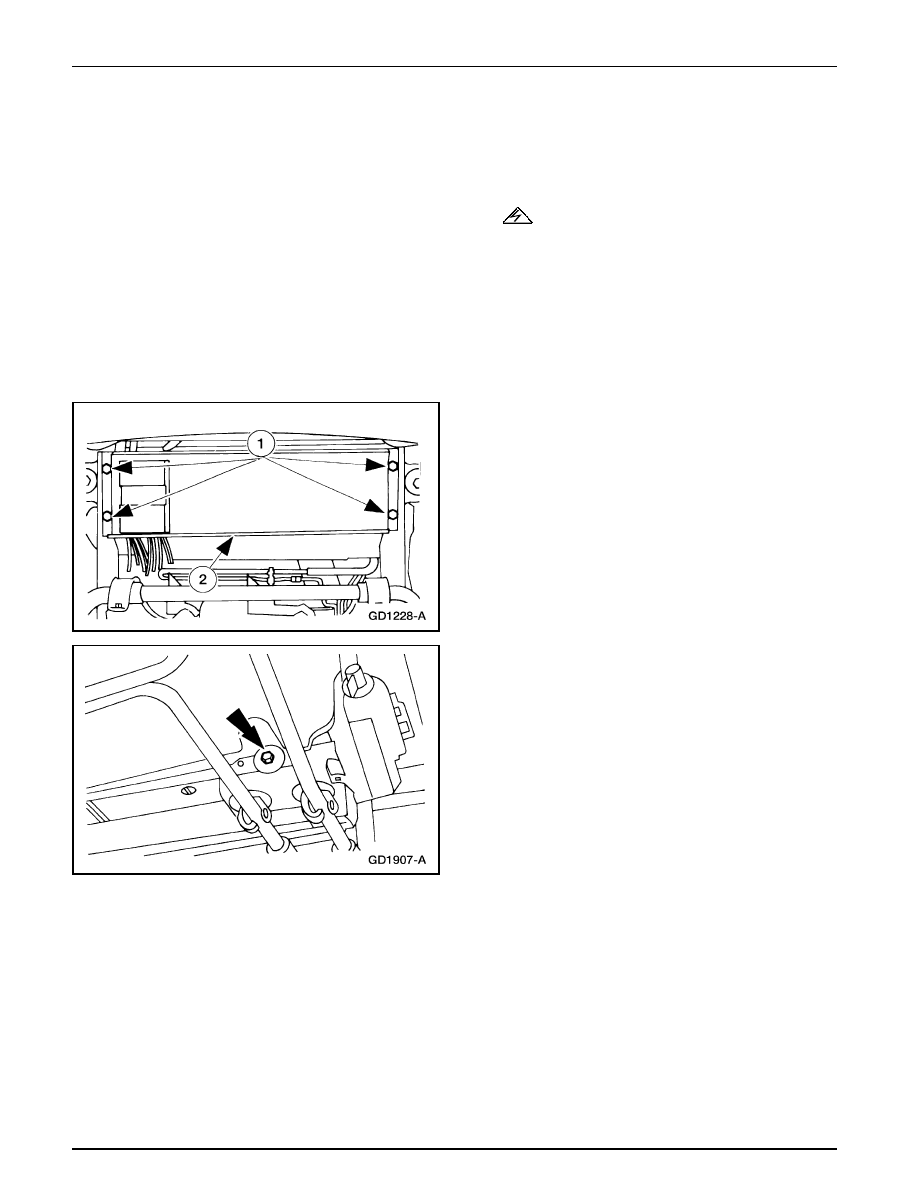

Desmonte el deflector de aire del radiador (8327).

1

Remueva los tornillos.

2

Desmonte el deflector.

3.

Remueva la tuerca, el tornillo y el soporte de la línea del
enfriador de la caja.

Enfriamiento de la Caja de Velocidades/Transeje

307-02-7

307-02-7

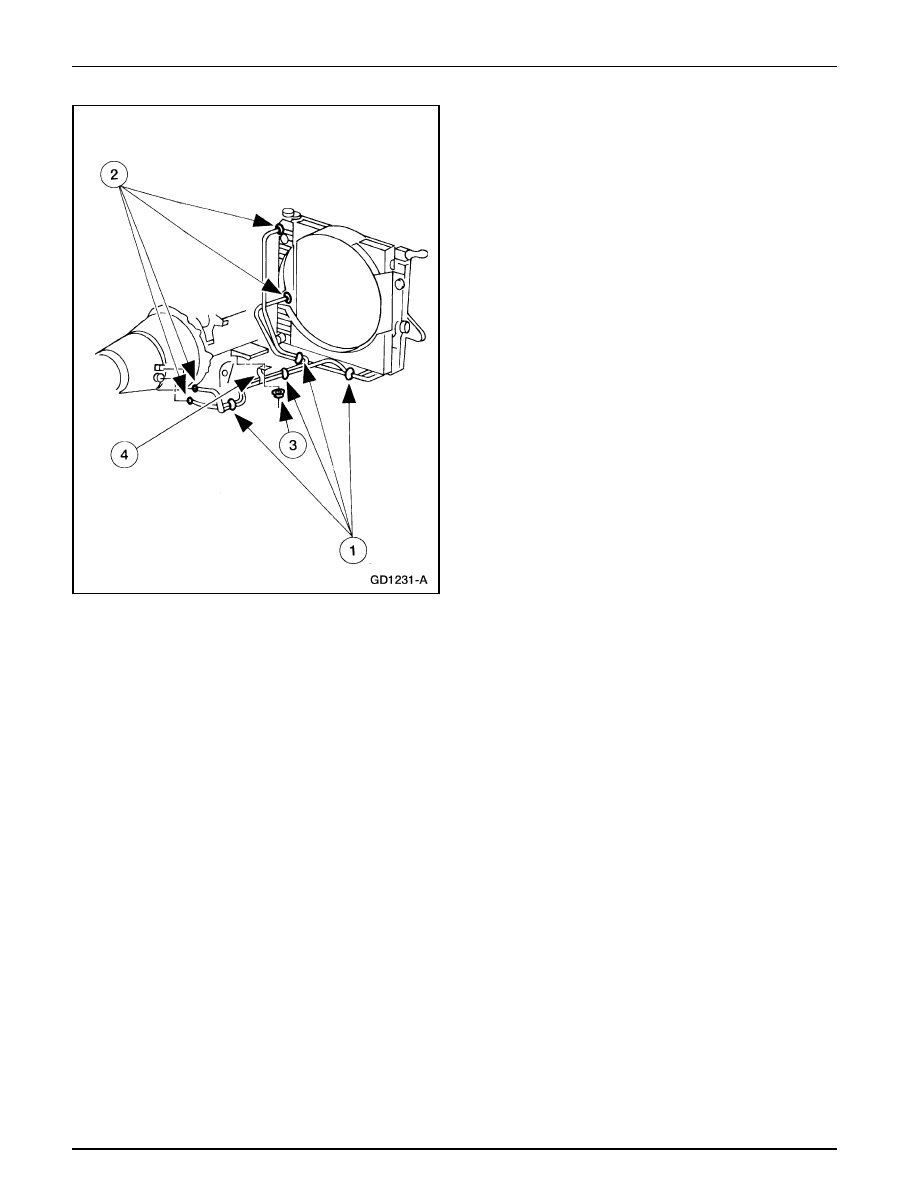

4.

Desmonte los tubos (7C140) del enfriador del fluido de la
caja.

1

Desmonte las grapas.

2

Desacople las conexiones.

3

Remueva la tuerca.

4

Desmonte los tubos.

Tabla de Fallas (Continuación)

Instalación

1.

Nota: Cuando un tubo de enfriador de fluido de la caja es
reemplazado, cada tubo de reemplazo debe ser fabricado
con la misma medida de tubo que el original.

Conforme un nuevo tubo del enfriador del enfriador del
fluido de la caja.

•

Utilice el tubo anterior como una guía.

•

Instale las conexiones apropiadas.

Enfriamiento de la Caja de Velocidades/Transeje

307-02-8

307-02-8

PRECAUCIÓN: Para prevenir daños, compruebe que

todos los tapones han sido desmontados de las aberturas de
los orificios antes de instalar los tubos.

PRECAUCIÓN: Para prevenir dañar las roscas, todas

las tuercas de los tubos deben ser enroscadas a mano antes de
ser apretadas a su especificación.

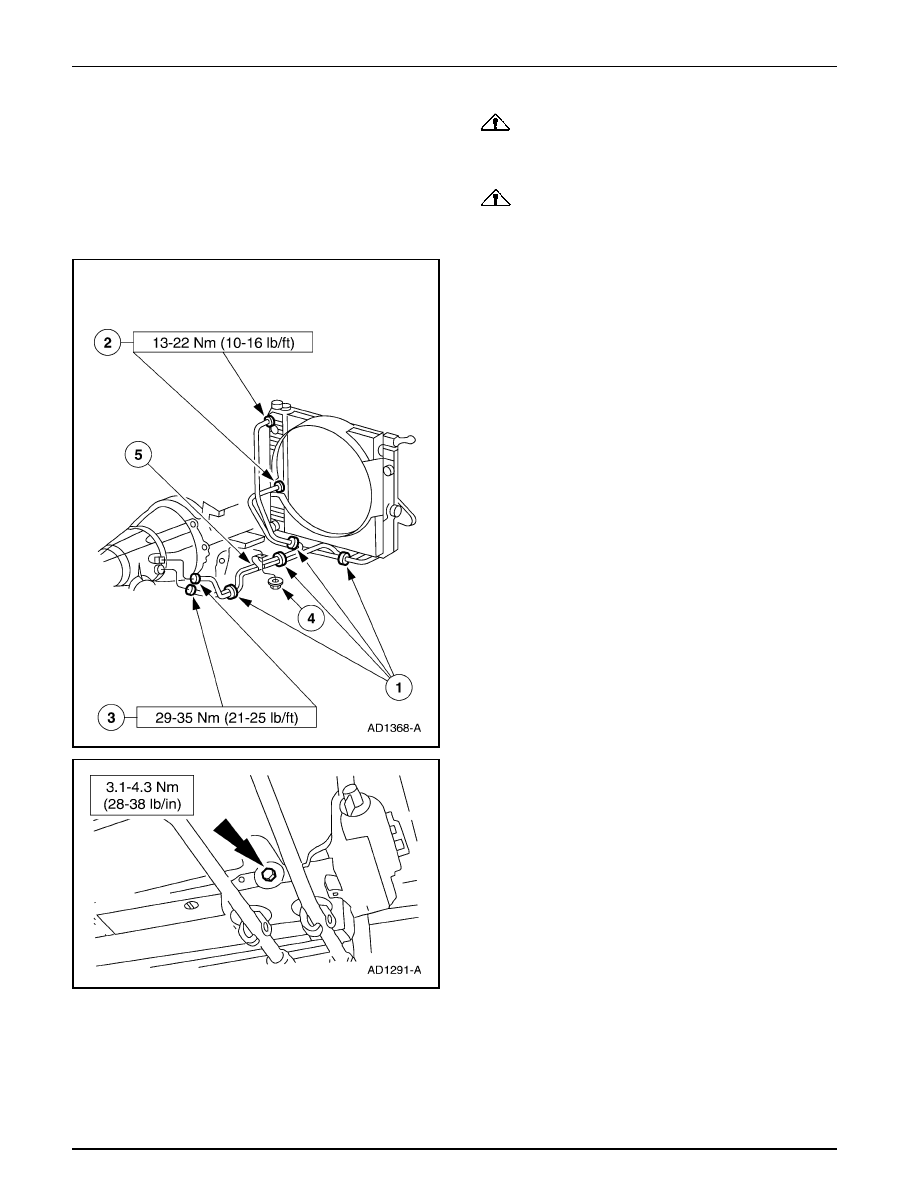

2.

Instale los tubos del enfriador del fluido de la caja.

1

Instale las grapas.

2

Acople las conexiones del tubo al radiador.

3

Acople las conexiones del tubo a la caja.

4

Instale la tuerca del soporte del tubo.

5

Instale los tubos.

Tabla de Fallas (Continuación)

3.

Instale el soporte de la línea del enfriador con su tuerca y
tornillo.
