SECCIÓN 307-02 Enfriamiento de la Caja de

Velocidades/Transeje

APLICADO AL VEHÍCULO:

Explorer, Mountaineer

CONTENIDO

 PAGINA

DESCRIPCIÓN Y OPERACIÓN

Enfriamiento de la Caja de Velocidades ...............................................................................................  307-02-2

DIAGNOSTICO Y PRUEBA

Enfriamiento de la Caja de Velocidades ...............................................................................................  307-02-3

Inspección y Verificación ..................................................................................................................  307-02-3
Tablas de Fallas ...............................................................................................................................  307-02-3

Tablas de Fallas

Enfriador del Fluido — Auxiliar .............................................................................................................  307-02-4
Tubos — Caja 4R70W .........................................................................................................................  307-02-6
Tubos — Caja 5R55E ...........................................................................................................................  307-02-9

PROCEDIMIENTOS GENERALES

Enfriador del Fluido de la Caja — Lavado a Contra-Flujo / Limpieza ...................................................  307-02-12
Prueba de Flujo al Enfriador del Fluido ...............................................................................................  307-02-12

ESPECIFICACIONES ............................................................................................................................  307-02-12

Tabla Manual de Contenido

Enfriamiento de la Caja de Velocidades/Transeje

307-02-2

307-02-2

DESCRIPCIÓN Y OPERACIÓN

Enfriamiento de la Caja de Velocidades

Todos los vehículos con caja de velocidades automáticas están
equipados con un enfriador de fluido integral (7A095) de las
mismas. Dicho enfriador está contenido en el interior del tanque
de salida del radiador (8054) y no puede ser reparado
separadamente. Los vehículos de tracción total (AWD) están
equipados con un enfriador de fluido auxiliar (7K177), el cual
está montado en el frente del radiador (8005). En operación, el
fluido de la caja se desplaza desde ella hacia el enfriador integral
y luego hacia el auxiliar y de regreso a la misma. El enfriador
integral transmite calor desde el fluido de la caja al refrigerante
del motor. El enfriador auxiliar transfiere calor desde el fluido al
aire exterior.

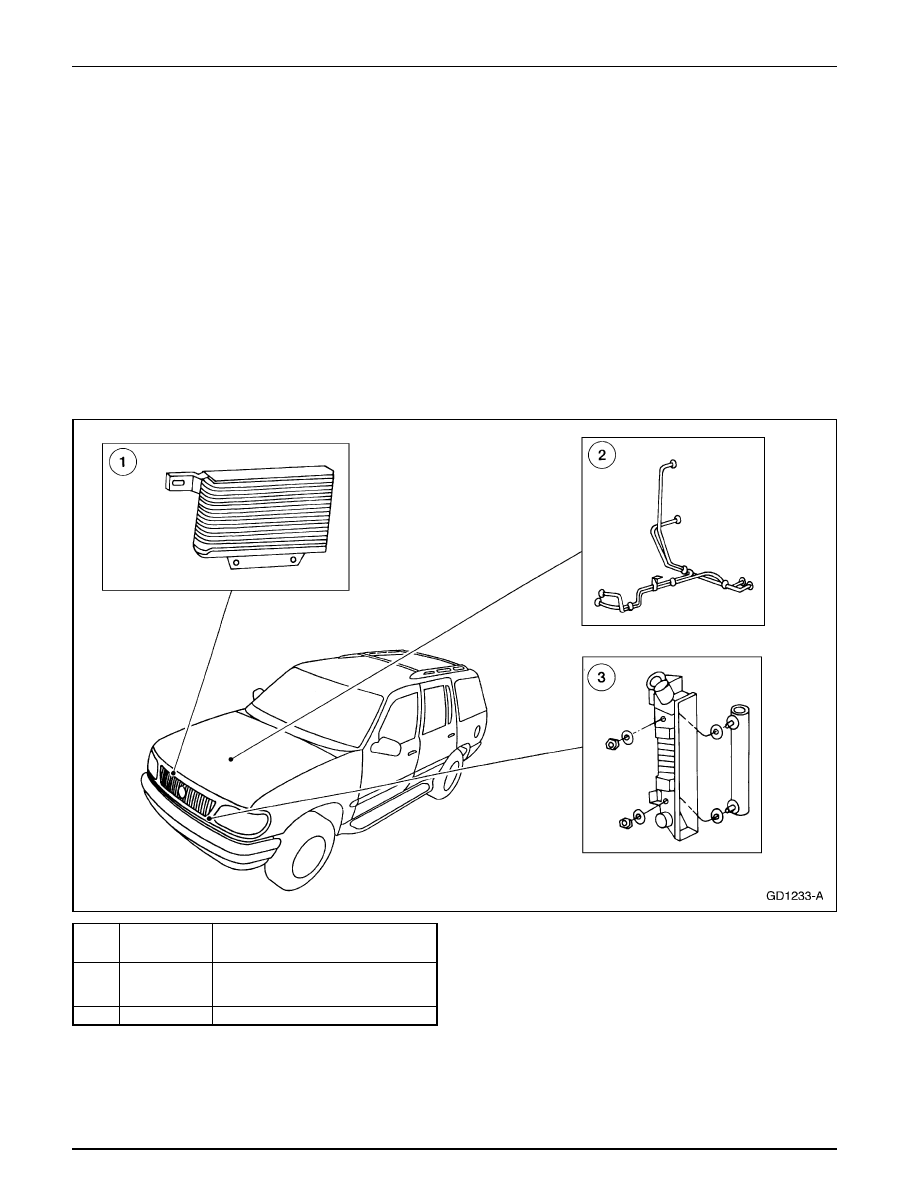

Componentes del Enfriamiento de la Caja de Velocidades (Se Muestra para la Mountaineer, Para la
Explorer es Similar)

Número

Item

de Parte

Descripción

1

7K177

Enfriador Auxiliar del Fluido de la
Caja

2

7A095

Enfriadores del Fluido de la Caja

Enfriamiento de la Caja de Velocidades/Transeje

307-02-3

307-02-3

Número

Item

de Parte

Descripción

3

7C140

Tubo del Enfriador del Fluido de la
Caja

• Fluido de la Caja Bajo.

• Enfriadores ó tubos del fluido tapados.
• Fugas en el sistema.

• Motor sobre-calentando.

• Daños en componentes internos de la

caja.

Causa Posible

Acción

Condición

TABLA DE FALLAS

• CONSULTE la Sección 307-01A

(5R55E) ó la 307-01B (4R70W).

• REPARE lo necesario.
• INSPECCIONE si hay fugas por los

enfriadores ó por los tubos de la
caja. REPARE lo necesario.

• CONSULTE la Sección 303-03.

• CONSULTE la Sección 307-01A

(5R55E) ó la 307-01B (4R70W).

• La Caja Se Sobre-Calienta

DIAGNOSTICO Y PRUEBA

Enfriamiento de la Caja de Velocidades

Inspección y Verificación

ADVERTENCIA: Nunca desmonte la tapa del radiador

bajo ninguna condición mientras el motor está funcionando.
El fallar en seguir estas instrucciones podría resultar en
lesiones personales y/o daños al sistema de enfriamiento ó al
motor. Para evitar quemaduras por refrigerante caliente ó su
vapor saliendo del radiador, tenga extremo cuidado cuando
desmonte la tapa de un radiador caliente. Espere hasta que el
motor se haya enfriado, luego enrolle un paño grueso
alrededor de la tapa y gírela lentamente hasta el primer tope.
Apártese mientras la presión es liberada del sistema de
enfriamiento. Cuando esté seguro de que toda la presión se ha
descargado, presione hacia abajo la tapa (con un paño), gire y
desmóntela.

Revise si hay fugas de fluido. Si se consigue alguna, en
cualquiera de los componentes del sistema de enfriamiento de
la caja, dicho componente debe ser reemplazado.

Tabla de Fallas

DESCRIPCION Y OPERACION (Continuación)

Enfriamiento de la Caja de Velocidades/Transeje

307-02-4

307-02-4

Tabla de Fallas

Enfriador del Fluido — Auxiliar

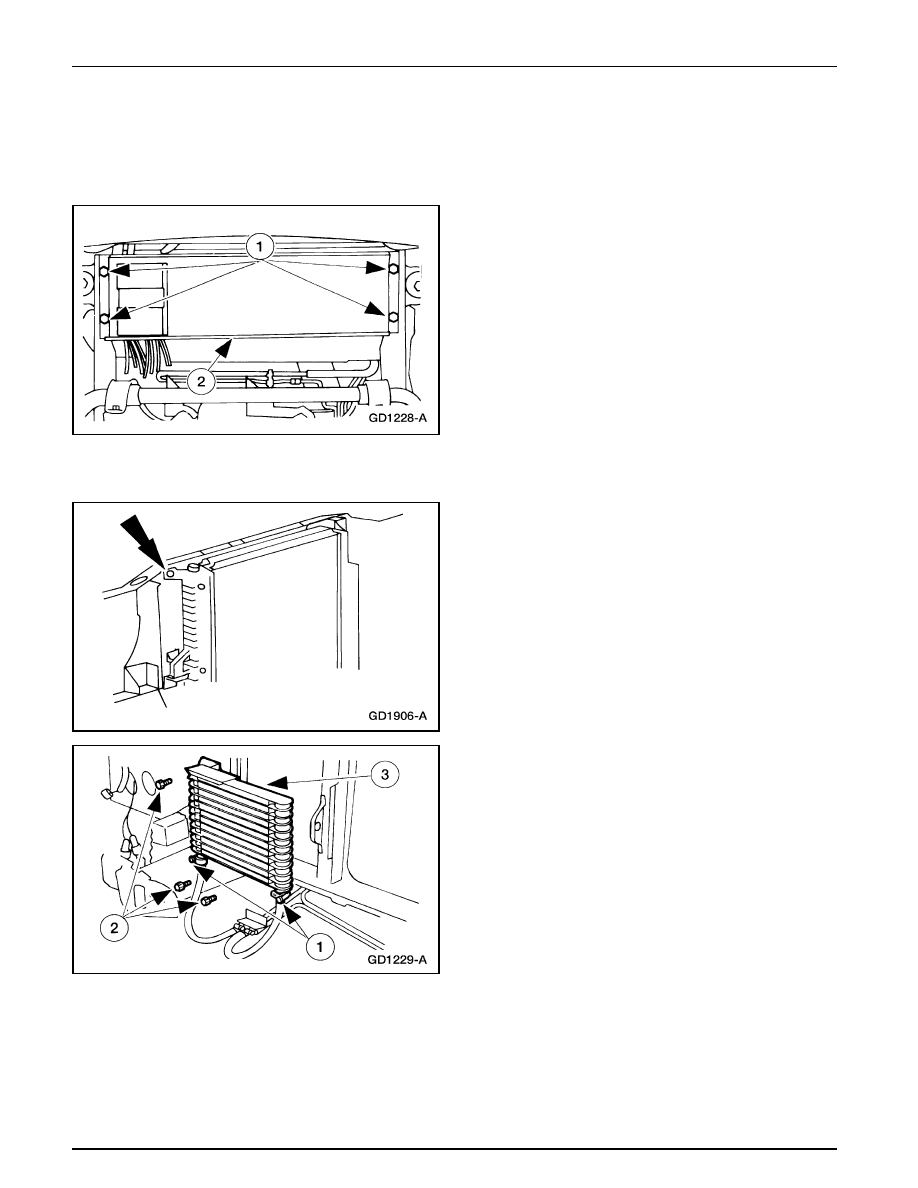

Remoción

1.

Desmonte el deflector de aire del radiador (8327).

1

Remueva los tornillos.

2

Desmonte el deflector.

2.

Coloque un recipiente para drenar debajo del enfriador
auxiliar del fluido (7K177).

3.

Nota: En los 5.0L el radiador (8005) debe ser aflojado para
permitir acceso para desmontar el tornillo superior del
enfriador auxiliar.

Afloje los dos tornillos superiores que sujetan el radiador.

4.

Desmonte el enfriador auxiliar del fluido.

1

Desconecte las mangueras.

2

Remueva los tornillos.

3

Desmonte el enfriador.
