Transmisión Automática — 5R55E

307-01B-288

307-01B-288

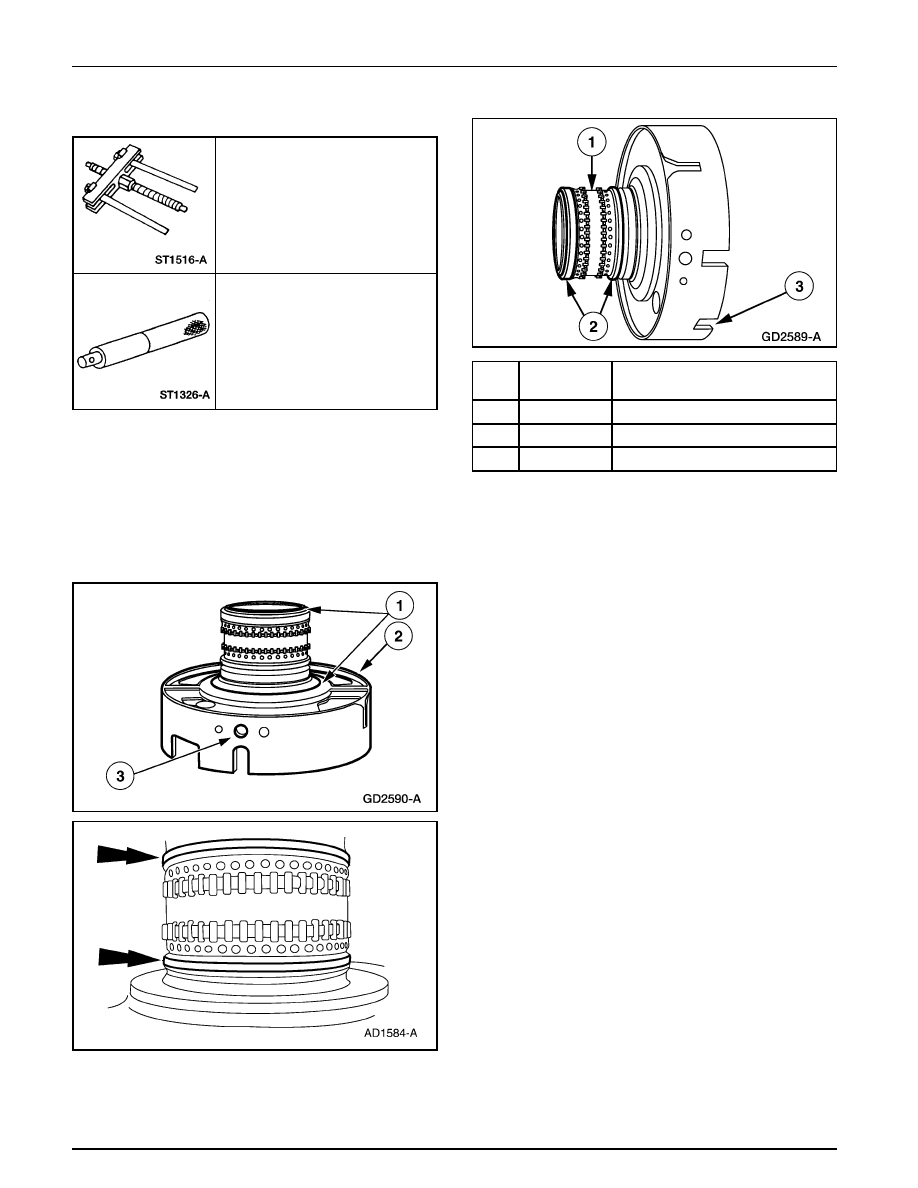

Herramienta(s) Especial(es)

Herramienta del Cubo Delantero
204-069 (T82P-1104-C)

Asa
205-103 (T80T-4000-W)

Transmisión (Continuación)

Número

Item

de Parte

Descripción

1

7M155

Cojinete

2

–

Anillos Selladores (Parte de 7M155)

3

7A130

Soporte Central

Nota:  Limpie bien el conjunto de soporte central y séquelo
con aire comprimido seco.

Nota: Al soporte central se hace servicio en conjunto.
Cualquier daño amerita el reemplazo de todo el componente.

1.

Inspeccione el conjunto del soporte central para ver si
está desgastado o dañado.

1

Inspeccione las superficies de empuje para ver si están
desgastadas o dañadas.

2

Inspeccione la superficie de sellamiento del soporte
central.

3

Inspeccione el pasaje de fluido para ver si está
obstruido o dañado.

2.

Revise si los anillos selladores están dañados.

Transmisión Automática — 5R55E

307-01B-289

307-01B-289

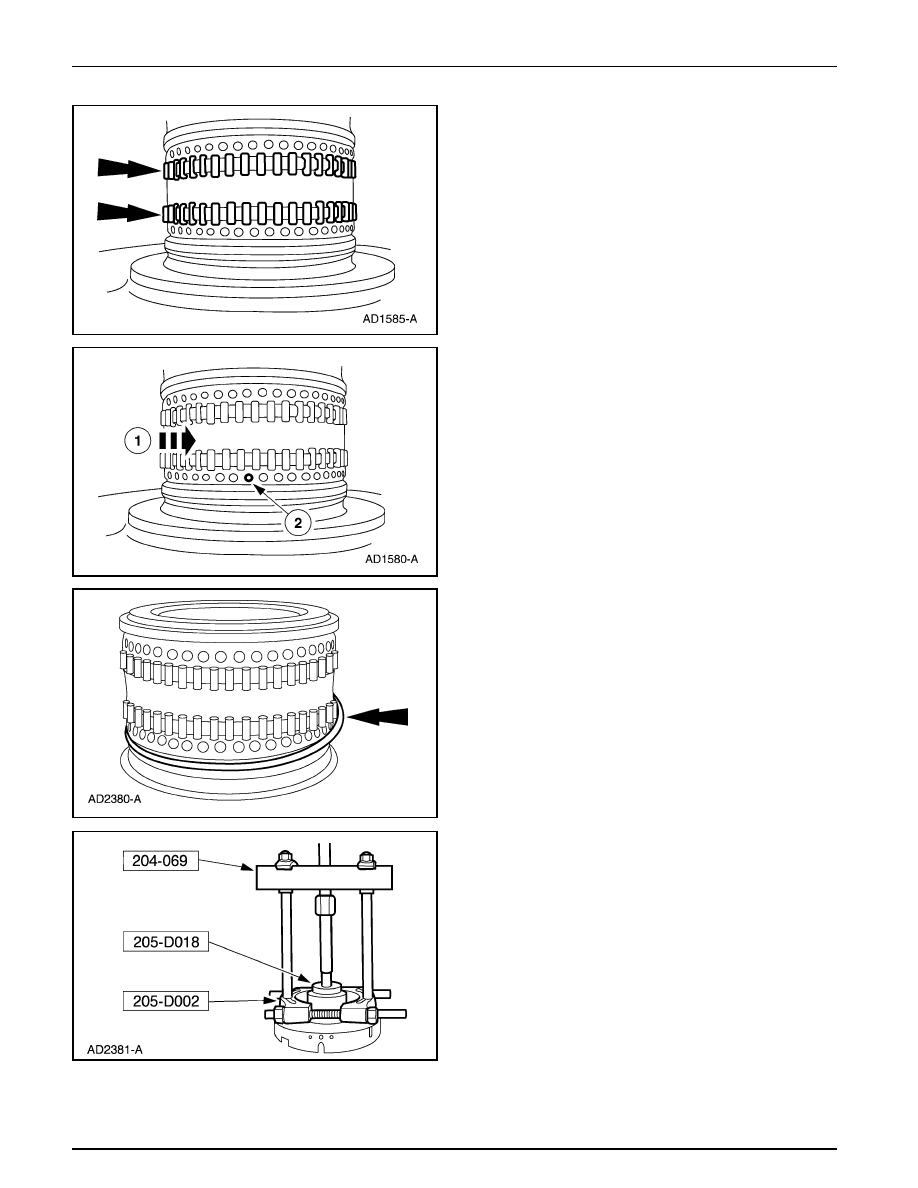

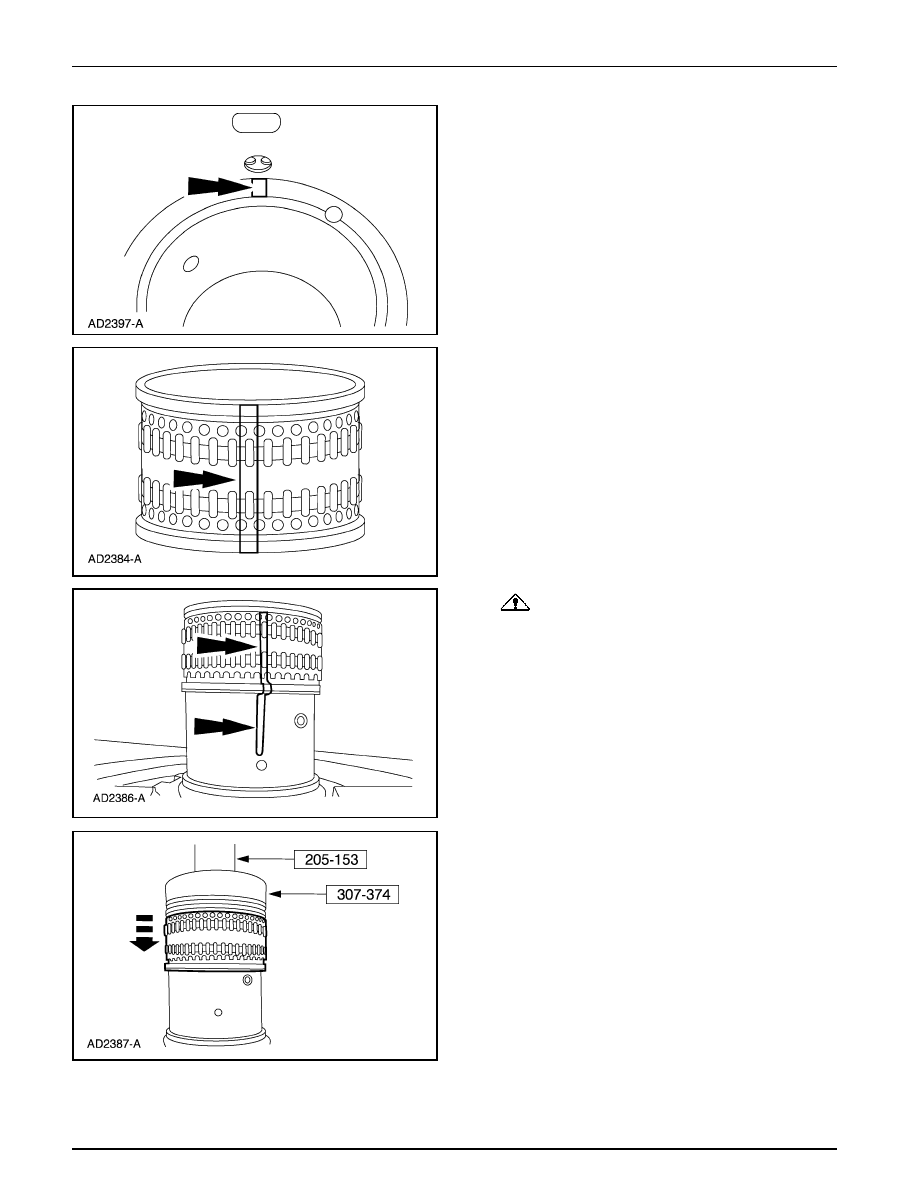

Transmisión (Continuación)

3.

Revise si el cojinete tiene rodillos faltantes o dañados.

4.

Revise si el agujero de alimentación del embrague directo
está obstruido o dañado.

1

Gire el cojinete del soporte central para localizar el
agujero de alimentación del embrague directo.

2

Revise si el agujero de alimentación del embrague
directo está obstruido o dañado.

5.

Nota: Realice el resto del procedimiento solo si el cojinete
está dañado.

Nota: Revise si el cojinete de agujas está dañado e instale
uno nuevo si es necesario.

Remueva el sello inferior

6.

Ensamble las herramientas especiales en el soporte
central.

Transmisión Automática — 5R55E

307-01B-290

307-01B-290

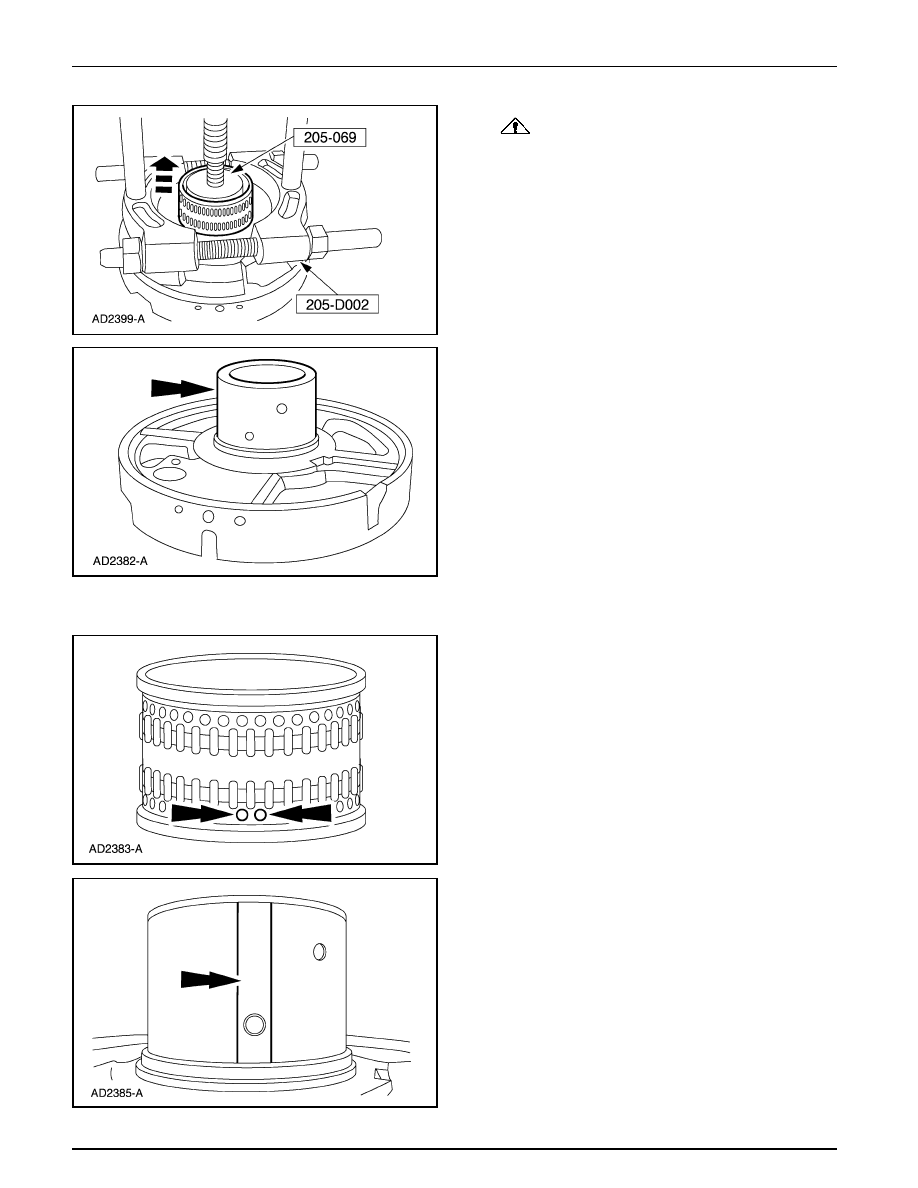

Transmisión (Continuación)

7.

CUIDADO: No apriete en exceso la herramienta

para no dañar el cojinete.

Nota: La Herramienta Removedora del Cono del Cojinete
del Piñón debe encajar en la ranura del sello inferior.

Utilizando las herramientas especiales, remueva el
cojinete de aguja.

8.

Revise si la pista exterior de la bomba delantera está
rayada o picada, si se detecta algún daño, la bomba deberá
ser reemplazada.

Montaje

1.

Alinee dos de los agujeros del cojinete central inferior
con el agujero de lubricación en la parte inferior del
cojinete.

2.

Utilizando un marcador con punta de fieltro negro, dibuje
una línea desde la parte superior del saliente del soporte
hasta el agujero en la parte inferior del soporte central.
Esto se empleará referencia de alineación cuando instale
el cojinete.

Transmisión Automática — 5R55E

307-01B-291

307-01B-291

Transmisión (Continuación)

3.

Dibuje una marca de alineación en la parte superior del
soporte central.

4.

Utilizando un marcador con punta de fieltro negro, dibuje
una línea desde la parte inferior de los agujeros bajos
hasta la parte superior del cojinete. Este se empleará como
una referencia cuando instale el cojinete.

5.

CUIDADO: Las marcas de alineación en el

cojinete y el soporte deben ser alineadas para evitar
que ocurran fallas en la transmisión.

Nota: El agujero pequeño en la parte interior del cojinete
debe estar en la posición baja. (hacia el soporte central).

Instale el cojinete en soporte central.

6.

Utilizando las herramientas especiales, instale el cojinete
del soporte central.
