Transmisión Automática — 5R55E

307-01B-280

307-01B-280

Transmisión (Continuación)

9.

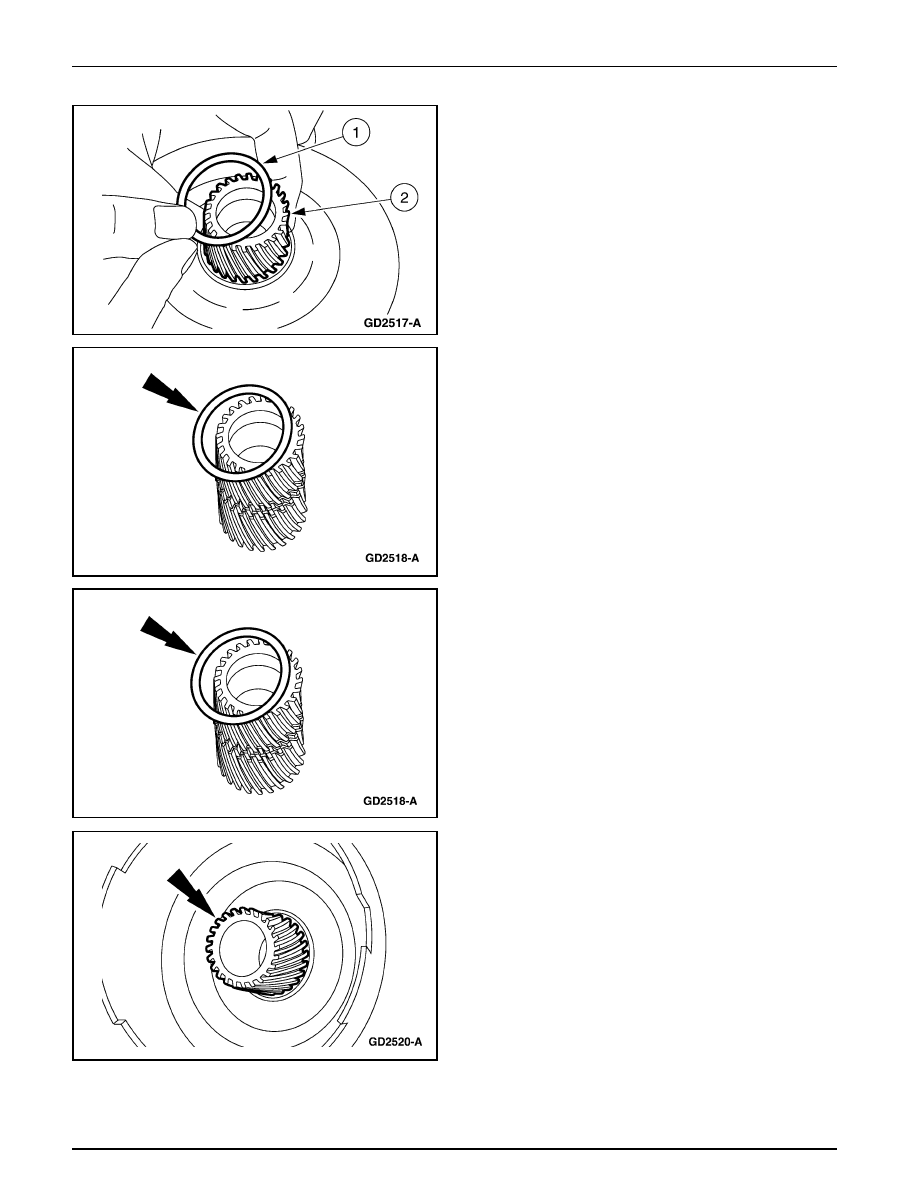

Remueva del engranaje central, el anillo de retención
posterior, el engranaje central y el anillo de retención.

1

Remueva el anillo de retención posterior.

2

Remueva el engranaje central.

10. Remueva del engranaje central, el anillo de retención

delantero.

11. Instale un nuevo anillo de retención en el engranaje

central.

12. Instale el engranaje central en el casco de entrada.

Transmisión Automática — 5R55E

307-01B-281

307-01B-281

Transmisión (Continuación)

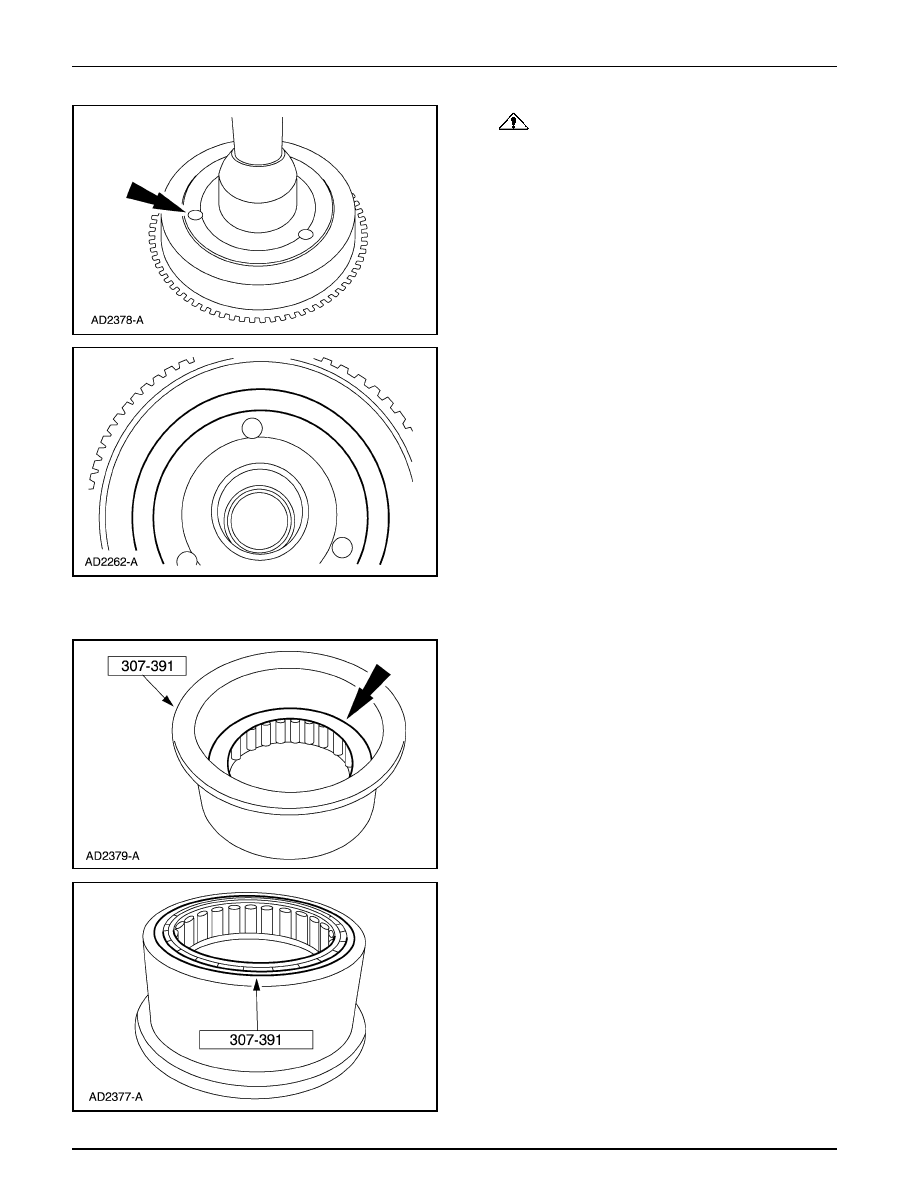

Herramienta(s) Especial(es)

13. Instale un nuevo anillo de retención trasero.

Planetario Delantero y Conjunto de Embrague Unidireccional

Collarín del Embrague Unidireccional
307-391

Impulsor del embrague Unidireccional
307-392

Transmisión Automática — 5R55E

307-01B-282

307-01B-282

Transmisión (Continuación)

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

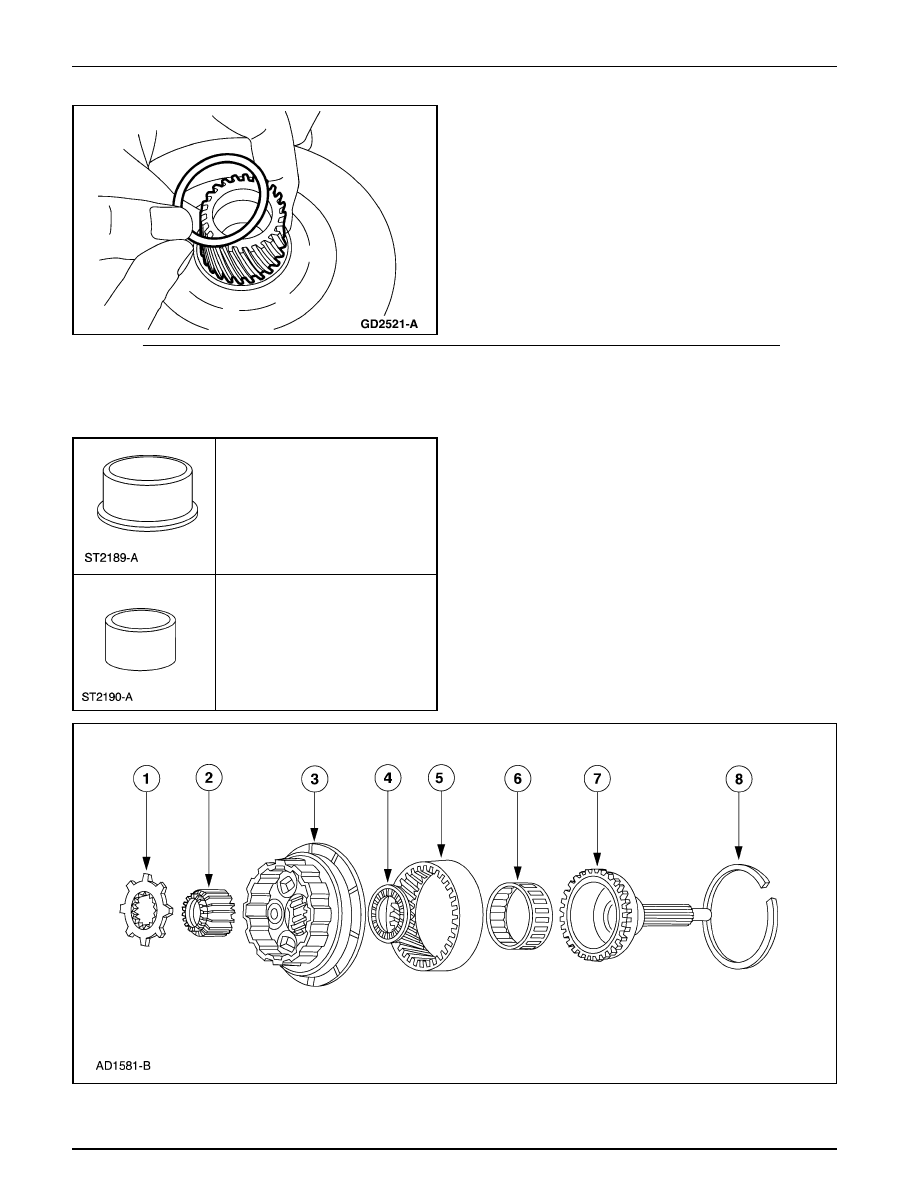

1

7660

Adaptador del Embrague de Marcha
a Rueda Libre

2

7D063

Engranaje Central Delantero

3

7B446

Conjunto del Portador del Engranaje
Planetario Delantero.

4

7L495

Cojinete de Empuje No. 2 del
Planetario Delantero

5

7653

Corona Delantera

6

7C109

Cojinete del Embrague Unidireccional
Delantero

7

7A658

Conjunto de Eje Central y Embrague
Unidireccional Delantero

8

E860119-S

Anillo de Retención

Desmontaje

1.

Inspeccione el embrague unidireccional.

•

Inserte temporalmente el conjunto del portador del
engranaje planetario dentro del eje central y el
conjunto del embrague unidireccional para la
verificación del embrague unidireccional.

•

El engranaje planetario debe girar en sentido
antihorario y se debe mantener estacionario cuando
es girado en sentido horario.

•

Remueva el conjunto del portador del engranaje
planetario.

2.

Remueva de la corona delantera (7A153), el eje central
de sobremarcha (7A658).

1

Remueva el anillo de retención del eje central
delantero.

2

Remueva el eje central de la corona.

3.

Nota: Si le anillo interior del engranaje planetario
delantero está dañado, el embrague unidireccional
delantero puede ser reemplazado. Si el eje central está
dañado se debe reemplazar el embrague unidireccional
dela

•

Revise si la jaula de rodillos está rota.

•

Revise si el embrague de rodillos está desgastado.

•

Revise el encaje a presión del embrague
unidireccional al eje central.

•

Revise si el resorte y la jaula de rodillos están doblados
o los retenes de resortes están dañados.

Transmisión Automática — 5R55E

307-01B-283

307-01B-283

Transmisión (Continuación)

4.

CUIDADO: No raye la abertura del eje central.

Nota: Este paso debe ser realizado solo si el cojinete está
dañado.

Inserte un destornillador a través de los agujeros, remueva
el embrague unidireccional del eje central.

5.

Nota: Este paso debe ser realizado solo si el cojinete está
dañado.

Revise si la abertura del eje central está dañado. Si el
anillo exterior de la abertura del eje central está dañado,
el embrague unidireccional delantero y el eje central deben
ser reemplazados.

Montaje

1.

Nota: Este paso debe ser realizado solo si el cojinete fue
removido.

Instale el embrague unidireccional delantero en la
herramienta especial con el extremo de bronce hacia
arriba.

2.

Nota: Este paso debe ser realizado solo si el cojinete fue
removido.

Revise que el embrague unidireccional delantero esté a
ras con la herramienta especial.
