Transmisión Automática — 5R55E

307-01B-276

307-01B-276

Transmisión (Continuación)

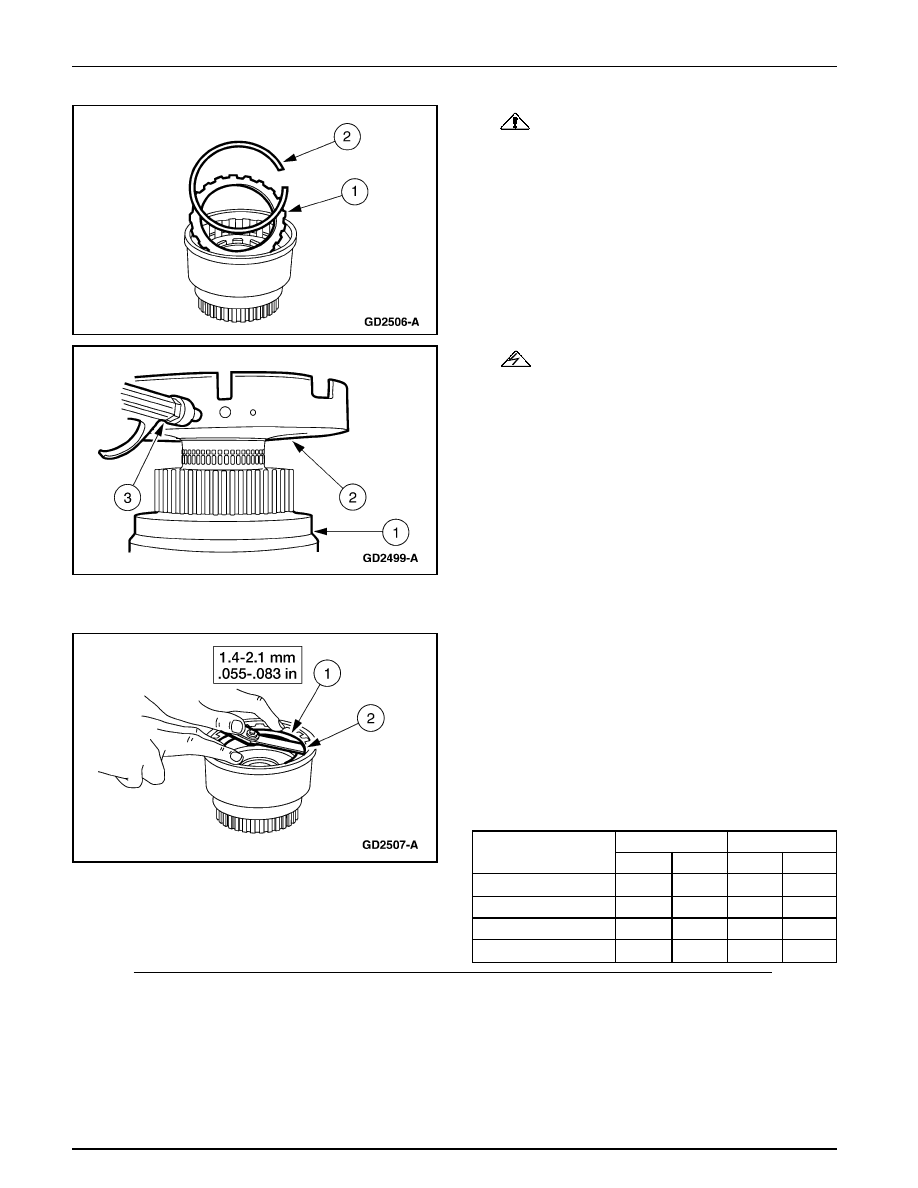

13.

CUIDADO: El anillo de retención de es encaje

selecto.

Instale el plato de presión y el anillo de retención selectivo
original.

1

Instale el plato de presión del embrague de avance.

2

Instale el anillo de retención del embrague de avance.

14.

ADVERTENCIA: La presión de aire no debe

exceder 138 kPa (20 psi). Use lentes de seguridad
cuando trabaje con aire comprimido. Asegúrese de que
el tambor quede hacia abajo. Si no se siguen esta
instrucciones pueden ocurrir daños personales.

Verifique la operación del conjunto con aire.

1

Ponga el cilindro del embrague de avance con el
pistón hacia abajo.

2

Instale el soporte central de la transmisión en el
cilindro del embrague de avance.

3

Aplique aire comprimido por el puerto izquierdo del
soporte central.

15. Chequee el juego libre del paquete de discos del embrague

de avance.

1

Presione hacia abajo el paquete de discos del
embrague de avance.

2

Utilizando un calibrador de láminas, chequee el
intervalo entre el anillo de retención y el plato de
presión del embrague de avance.

•

Si la claridad no está dentro de las especificaciones,
instale el tamaño correcto del anillo de retención.

E860115-S

1.37

.0539

125.1

4.925

E860116-S

1.73

.0681

125.1

4.925

E860117-S

2.08

.0819

125.1

4.925

E860129-S

2.44

.0961

125.1

4.925

Espesor

Diámetro

Número de Parte

mm

Pulg

mm

Pulg.

Transmisión Automática — 5R55E

307-01B-277

307-01B-277

Transmisión (Continuación)

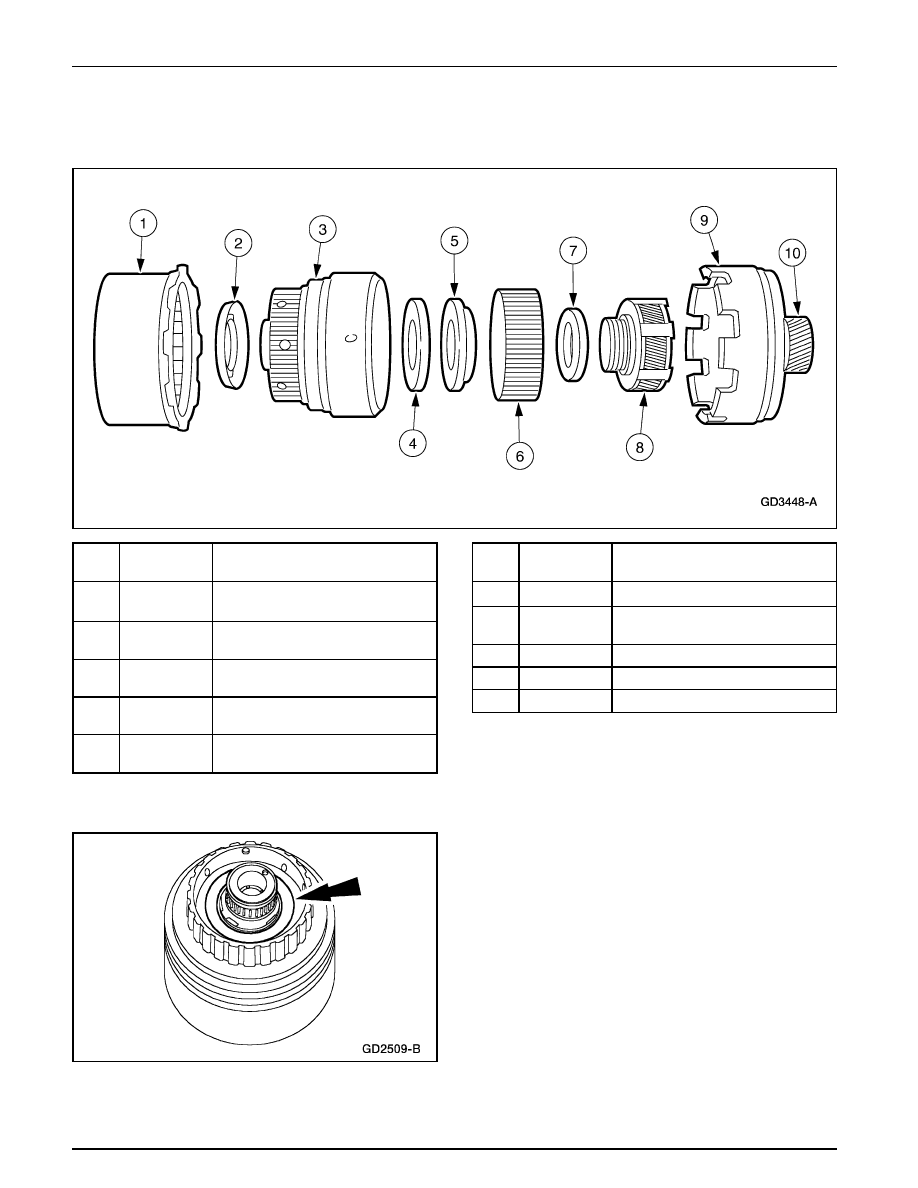

Tren de Engranajes de Avance

Conjunto del Tren de Engranajes de Avance

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

1

—

Conjunto de Tambor de Freno
Intermedio y Embrague Directo

2

7M153

Cojinete de Empuje No. 5 del
Cilindro del Embrague de Avance

3

—

Conjunto del Cilindro de Embrague
de Avance

4

7D234

Cojinete de Empuje No. 6 del Cubo
de la Corona Dentada de Avance

5

7D090

Arandela de Empuje No. 6B del
Embrague de Avance

6

7D392

Corona Dentada de Avance

7

7F374

Cojinete de Empuje No. 7 del Planetario
de Avance

8

7A398

Planetario de Avance

9

7D064

Casco de Entrada

10

7D063

Engranaje Central de Avance

Montaje

1.

Instale el cojinete de empuje No. 5 del cilindro del
embrague de avance en el cilindro del embrague de
avance.

•

Aplique jalea de petróleo para sostener el cojinete de
empuje No. 5 del cilindro del embrague de avance en
posición.

Transmisión Automática — 5R55E

307-01B-278

307-01B-278

Transmisión (Continuación)

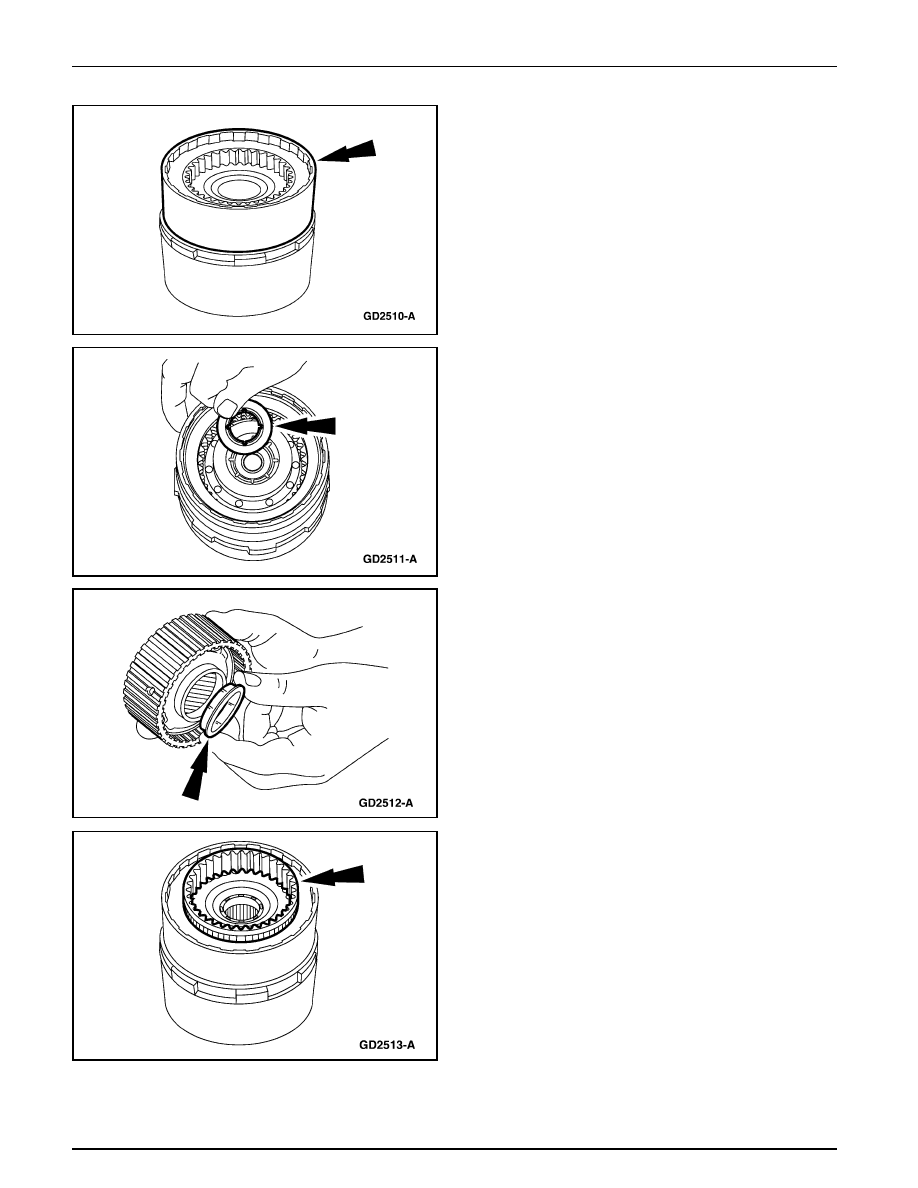

2.

Instale el conjunto del cilindro del embrague de avance
en el tambor del freno intermedio y el embrague directo.

3.

Instale el cojinete de empuje No. 6A del cubo de la corona
dentada de avance con las lengüetas hacia arriba.

4.

Instale la arandela de empuje No. 6B del embrague de
avance en el cubo de la corona dentada de avance.

•

Aplique jalea de petróleo para mantener la arandela
de empuje No. 6B del embrague de avance en
posición.

5.

Nota: Asegúrese de que el cojinete de empuje No. 6A del
cubo de la corona de avance y la arandela de empuje No. 6B
del embrague de avance estén dentro de la corona dentada
de avance.

Instale la corona de avance (7D392) dentro del cilindro
del embrague de avance.

Transmisión Automática — 5R55E

307-01B-279

307-01B-279

Transmisión (Continuación)

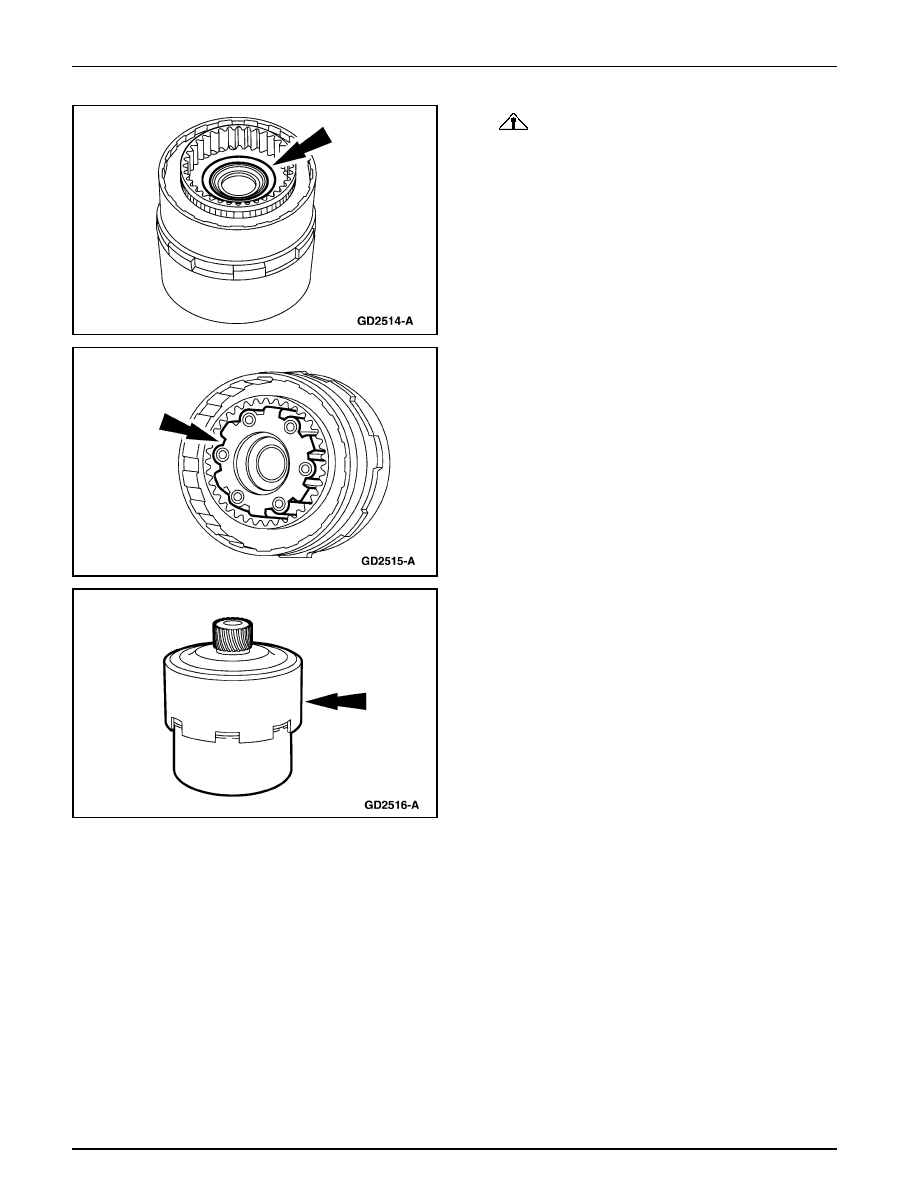

6.

CUIDADO: El color negro óxido del cojinete de

empuje debe quedar hacia arriba hacia el conjunto
planetario.

Instale el cojinete de empuje No. 7 del planetario de avance
en la corona de avance.

7.

Nota: Al conjunto planetario de avance se le hace servicio
con un conjunto de 6 piñones en la corona de avance.

8.

Nota: No hay bujes dentro del engranaje central de avance
o arandela en la parte trasera del casco de entrada.

Nota: Si el engranaje central o el casco de entrada está
dañado realice los siguientes pasos, si no instale el casco
de entrada y el conjunto del engranaje central de avance
en el juego de engranajes planetarios.

Nota: Asegúrese de que el engranaje central de avance
se alinea con el conjunto planetario de avance. Asegúrese
de que el casco de entrada se alinea con el freno intermedio
y el embrague directo.

Inspeccione el engranaje central y el caso de entrada para
ver si están dañados o desgastados. Si el engranaje central
o el casco de entrada están dañados, haga las reparaciones/
reemplazos necesarios. Instale el casco de entrada y el
engranaje central de avance en el juego de engranajes
planetarios.
