Transmisión Automática — 5R55E

307-01B-268

307-01B-268

Herramienta(s) Especial(es)

Asa
205-153 (T80T-4000-W

Estribo
205-D012

Transmisión (Continuación)

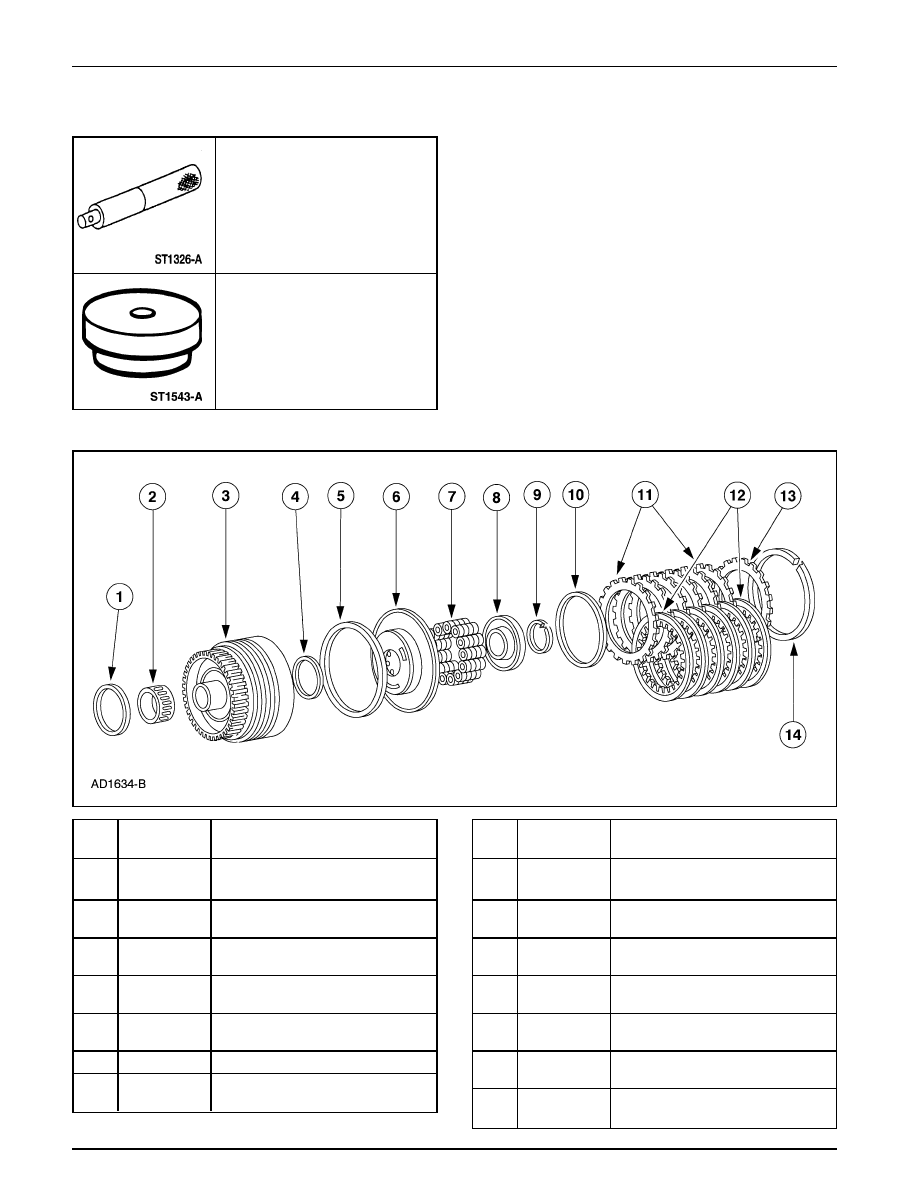

Conjunto de Embrague de Avance

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

1

7M153

Cojinete de Empuje No. 5 del
Cilindro del Embrague de Avance

2  7M154

Cojinete de Aguja del Cilindro del
Embrague de Avance

3

7A360

Conjunto de Cilindro de Embrague de
Avance

4

7A548

Anillo Sellador Interior del Pistón del
Embrague de Avance

5

7A548

Anillo Sellador Exterior del Pistón del
Embrague de Avance

6

7A262

Pistón del Embrague de Avance

7

7A480

Resorte del Pistón del Embrague de
Avance (Se Requieren 15)

8

7A527

Retén del Resorte del Pistón del
Embrague de Avance

9

E860109-S

Anillo de Retención del Embrague de

Avance

10

7B070

Resorte de Cojín del Embrague de
Avance

11

7B442

Plato de Acero Externo del Embrague
de Avance (Se Requieren 6)

12

7B164

Plato de Fricción Interno del
Embrague de Avance (Se Requieren 6)

13

7B066

Plato de Presión del Embrague de
Avance

14

E860115S/118S

Anillo de Retención del Embrague de
Avance (Encaje Selecto)

Transmisión Automática — 5R55E

307-01B-269

307-01B-269

Transmisión (Continuación)

Desmontaje

1.

CUIDADO: El anillo de retención es de encaje

selecto. Vea el procedimiento de montaje si el anillo o
el paquete de platos de embrague es reemplazado.

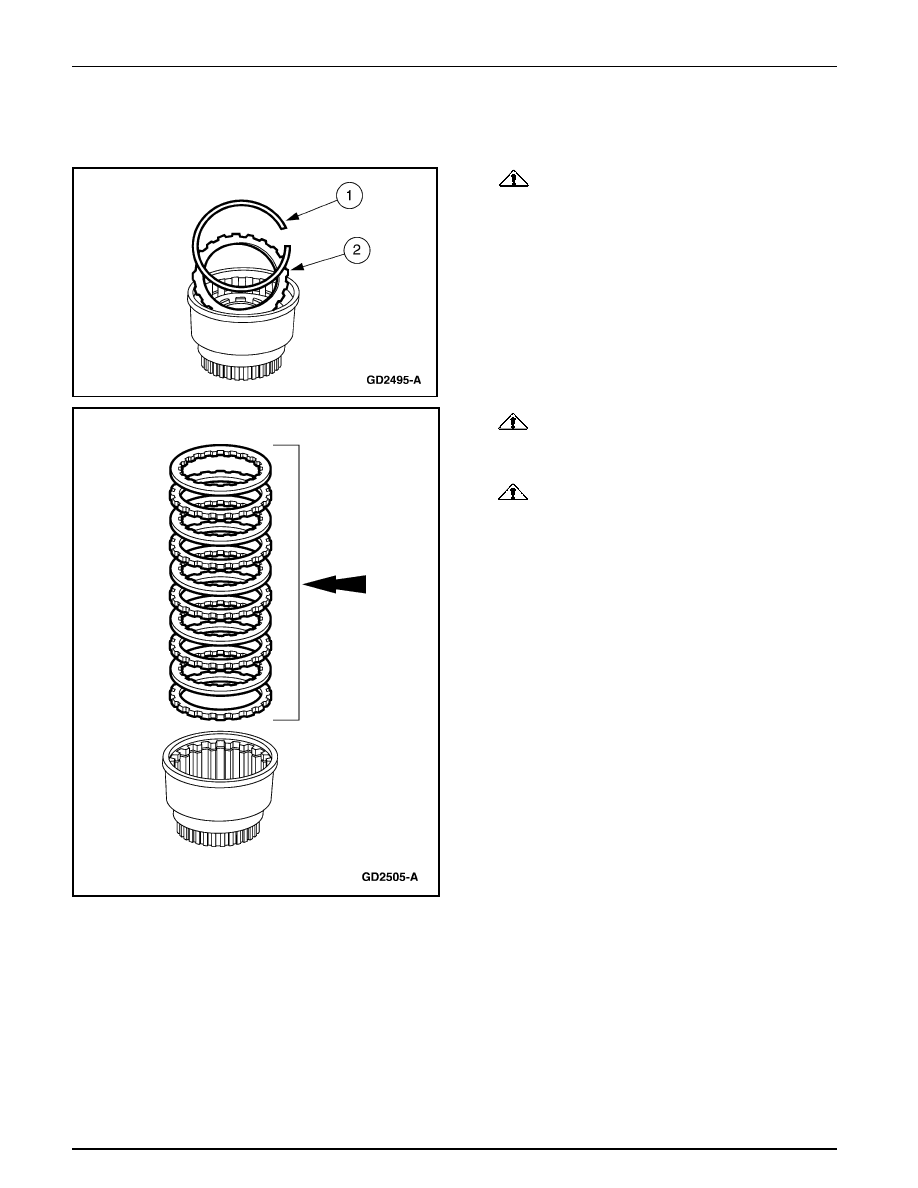

Remueva el plato de presión del embrague de avance
(7B066).

1

Remueva el anillo de retención del embrague de
avance.

2

remueva el plato de presión del embrague de avance.

2.

CUIDADO: Si se instalan nuevos platos, éstos

deben ser empapados con fluido limpio durante más
de 30 minutos.

CUIDADO: Los discos de embrague son

direccionales. No la dirección de las estrías durante la
instalación.

Remueva el paquete de discos del embrague de avance.

•

Inspeccione los platos del embrague de avance para
ver si están desgastados, dañados o recalentados.

Transmisión Automática — 5R55E

307-01B-270

307-01B-270

Transmisión (Continuación)

3.

ADVERTENCIA: Tenga cuidado cuando libere

la presión de la herramienta en los resorte del pistón
del embrague. Si no se observan estas instrucciones se
pueden producir daños personales.

CUIDADO: No comprima completamente el

compresor de resortes del embrague para evitar dañar
el retén de resorte.

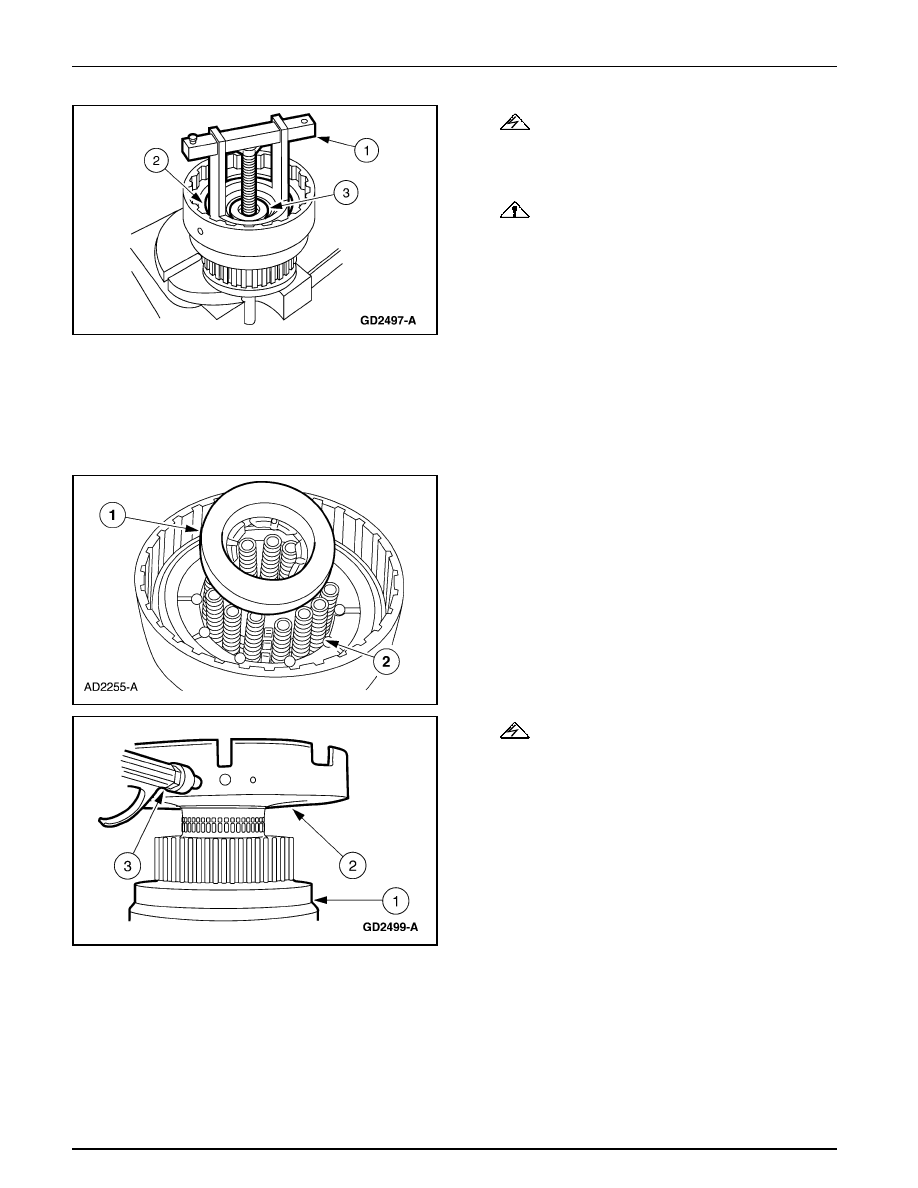

Utilice el Compresor de Resorte de Embrague para
remover el anillo de retención del pistón del embrague
de avance.

1

Instale el Compresor de Resortes de Embrague.

2

Comprima los resortes del pistón de embrague de
avance.

3

Remueva el anillo de retención de resortes del pistón
de embrague.

4.

Alivie la tensión del resorte del embrague de avance y
remueva el Compresor de Resortes de Embrague.

5.

Remueva el retén de resortes del pistón de embrague
(7A527) y los 15 resortes.

1

Remueva el retén de resortes del pistón del embrague
de avance.

2

Remueva los 15 resortes del pistón.

•

Inspeccione para ver si los resortes del pistón están
deformes.

6.

ADVERTENCIA: La presión del aire no debe

exceder 138 kPa (20 psi). Use lentes de seguridad
cuando trabaje con aire comprimido, y asegúrese de
que el tambor está hacia abajo como se muestra. Si no
se siguen esta instrucciones se pueden producir daños
personales.

Remueva el pistón del embrague de marcha a rueda libre
(7A262).

1

Ponga el cilindro del embrague de avance con el
pistón del embrague de avance hacia abajo.

2

Instale el soporte central en el cilindro del embrague
de avance.

3

Aplique aire comprimido por el puerto izquierdo del
soporte central.

Transmisión Automática — 5R55E

307-01B-271

307-01B-271

Transmisión (Continuación)

7.

Remueva y deseche los sellos del pistón del embrague de
avance.

1

Remueva el sello exterior del pistón e inspeccione el
pistón para ver si tiene fracturas.

2

Remueva el resorte de cojín del embrague de avance.

3

remueva el sello interior del pistón del embrague de
avance.

8.

Inspeccione los componentes restantes del tambor del
embrague de avance para ver si están dañados o
desgastados; haga los reemplazos necesarios:

1

Inspeccione para ver si las superficies del cilindro
del embrague tiene rayas o rebabas. Las rayas o
rebabas menores pueden ser removidas con un paño
de azafrán. Reemplace el cilindro del embrague de
avance si está muy rayado o dañado.

2

Inspeccione para ver si el pistón del embrague está
rayado o tiene rebabas. Las rayas o rebabas menores
pueden ser eliminadas con un paño de azafrán.
Reemplace el cilindro del embrague de avance si está
muy rayado o dañado.

3

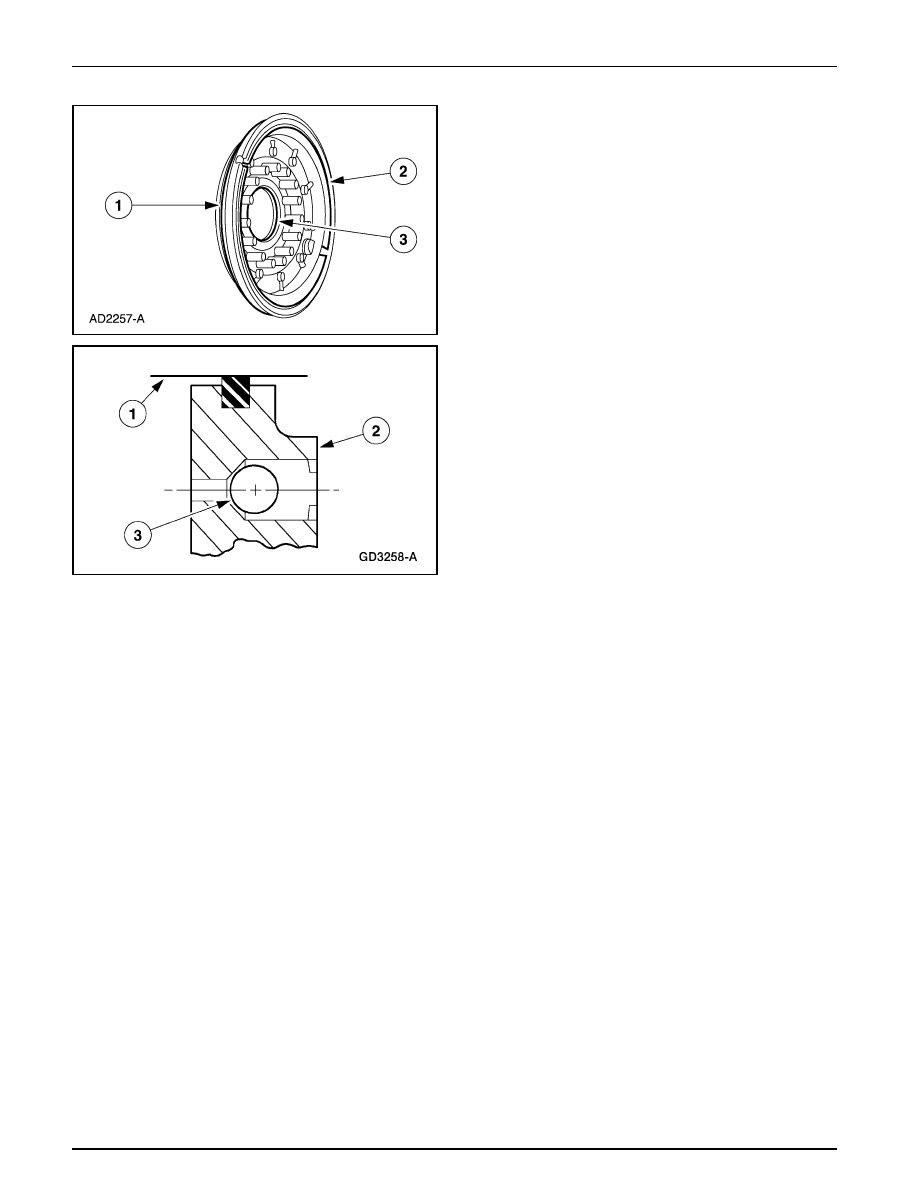

Asegúrese de que la bola reguladora esté limpia y
libre de residuos, que tenga libertad de movimiento
y esté asentada apropiadamente.

9.

Inspeccione los componentes del tambor del embrague
de avance.

•

Inspeccione los bordes dentados de los platos de
embrague para ver si están rayados o tienen rebabas.

•

Inspeccione los pasajes de fluido para ver si tiene
obstrucciones. Limpie todos los pasajes.

•

Inspecciones los platos de fricción, de acero y de
presión para ver si las superficies están desgastadas
o rayadas. Reemplace todas las partes que tengan
rayas muy profundas.

•

Revise si los platos de embrague tienen llanuras y si
encajan en los bordes dentados del cubo. Desecho
cualquier plato que no se deslice libremente en los
bordes dentados o que no estén planos.

•

Chequee si las superficies de empuje del cubo del
embrague tienen rayas y si las estrías del cubo están
desgastadas.

•

Inspeccione para ver si hay daños o desgaste en las
estrías de los discos y en las estrías del anillo de
retención.
