Ford Explorer / Mercury Mountaineer. Manual - parte 520

Transmisión Automática — 5R55E

307-01B-260

307-01B-260

Transmisión (Continuación)

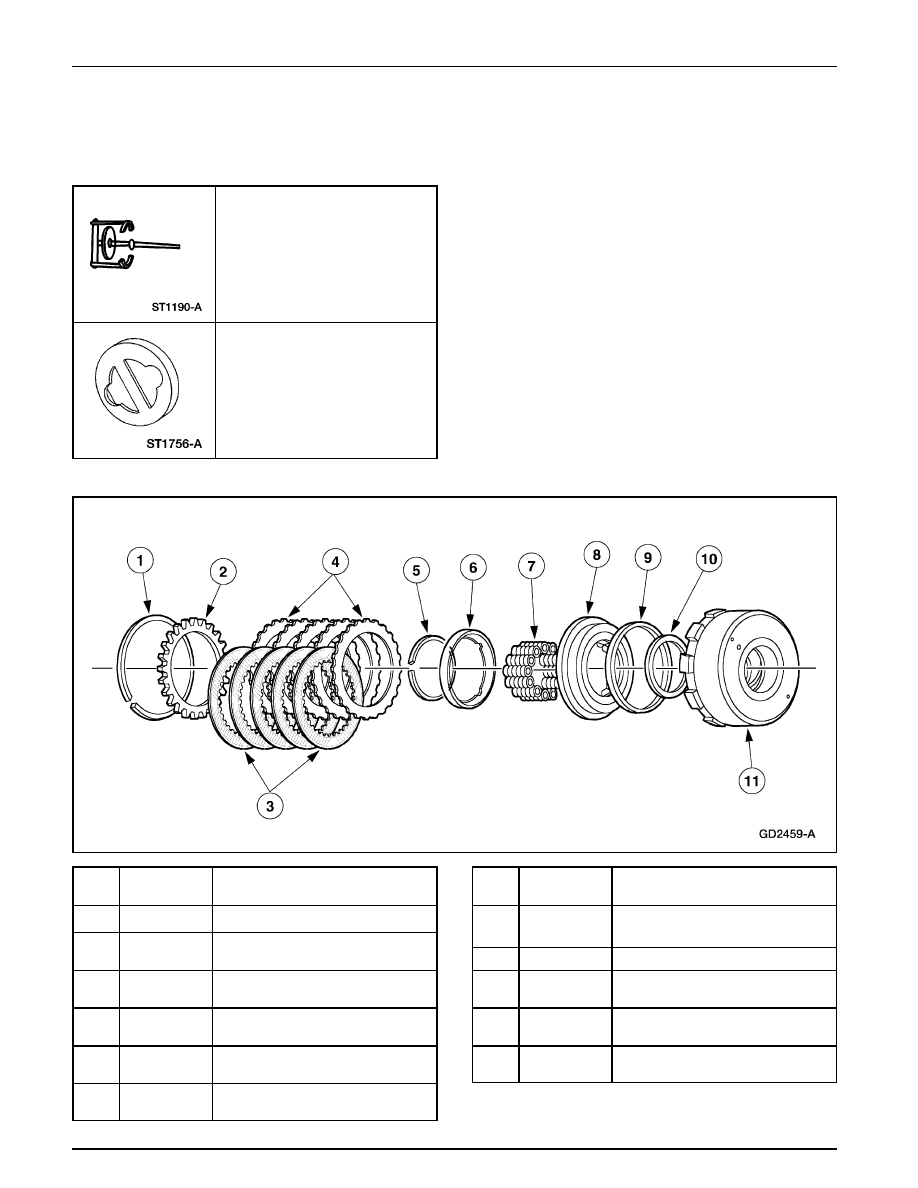

Freno Intermedio y Conjunto de Tambor del Embrague Directo

Herramienta(s) Especial(es)

Compresor de Resortes de Embrague
307-015 (T65L-77515-AA)

Herramienta para Dimensionar el
Sello del Embrague de Marcha a
Rueda Libre
307-336 (T95L-70010-E)

Freno Intermedio y Conjunto del Tambor del Embrague Directo

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

1

E860126S/129S Anillo de Retención (Encaje Selecto)

2

7B066

Plato de Presión del Embrague
Directo

3

7B164

Plato de Fricción Interno del Embrague
Directo

4

7B442

Plato de Acero Interno del Embrague
Directo

5

E860125-S

Anillo de Retención del Embrague
Directo

6

7A527

Retén de Resorte del Pistón del
Embrague Directo

7

7A480

Resortes del Pistón del Embrague
Directo (Se Requieren 20)

8

7A2578

Pistón del Embrague Directo

9

7A548

Anillo Sellador Exterior del Pistón del
Embrague Directo

10

7D404

Anillo Sellador Interior del Pistón del
Embrague Directo

11

7D044

Freno Intermedio y Conjunto del
Tambor del Embrague Directo.

Transmisión Automática — 5R55E

307-01B-261

307-01B-261

Transmisión (Continuación)

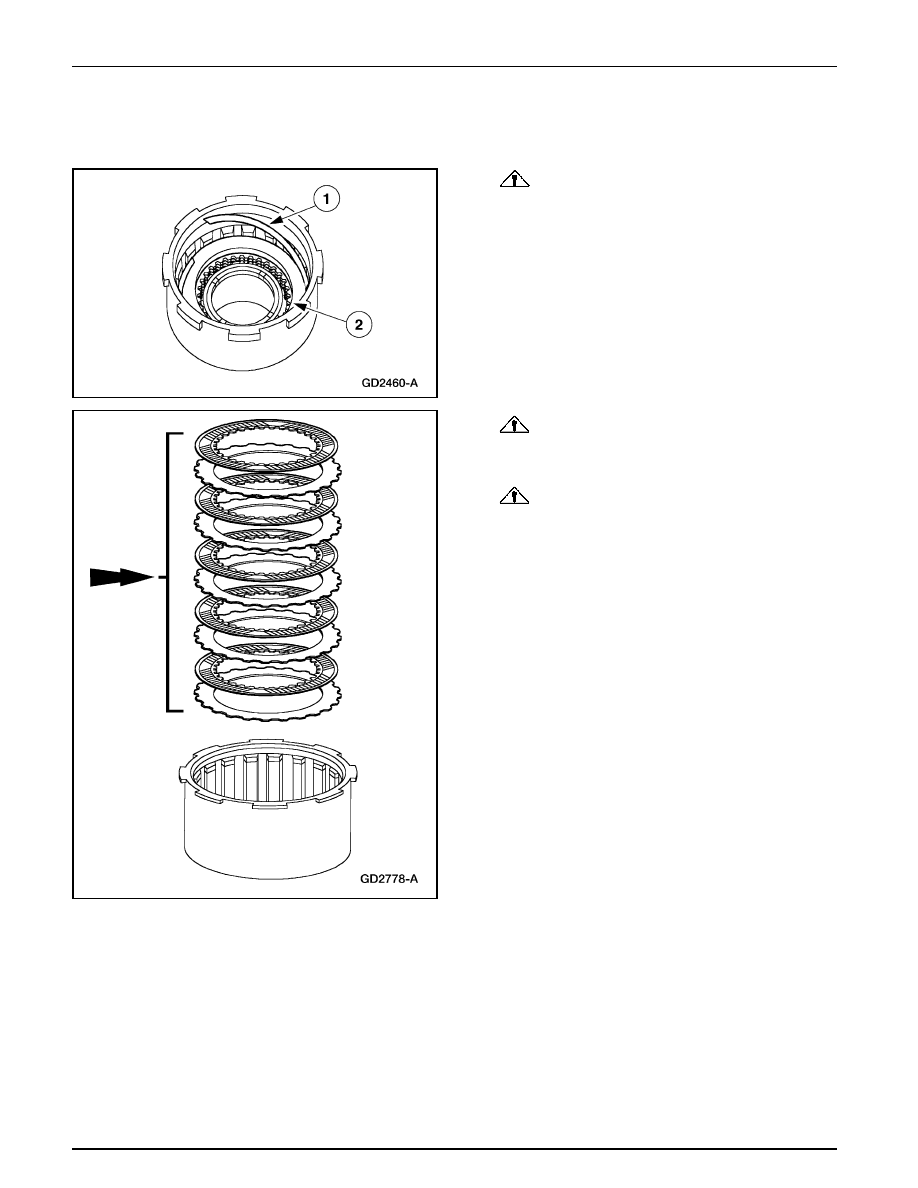

Desmontaje

1.

CUIDADO: El anillo de retención es de encaje

selecto. Vea el procedimiento de montaje si el anillo o
el paquete de embrague es reemplazado.

Remueva el anillo de retención del embrague directo y el
plato de presión del embrague directo (7B066).

1

Remueva el anillo de retención.

2

Remueva el plato de presión.

2.

CUIDADO: Los platos del embrague son

direccionales. Note la dirección de las ranuras para la
instalación.

CUIDADO: Si se instalan nuevo platos de

embrague, éstos deben ser empapados con fluido de
transmisión durante más de 30 minutos antes del
montaje.

Remueva el paquete de discos del embrague directo.

•

Inspeccione y reemplace los platos de acero y de
fricción si están desgastados, dañados o recalentados.

•

Mida y registre el espesor de los platos de acero para
el montaje.

Transmisión Automática — 5R55E

307-01B-262

307-01B-262

Transmisión (Continuación)

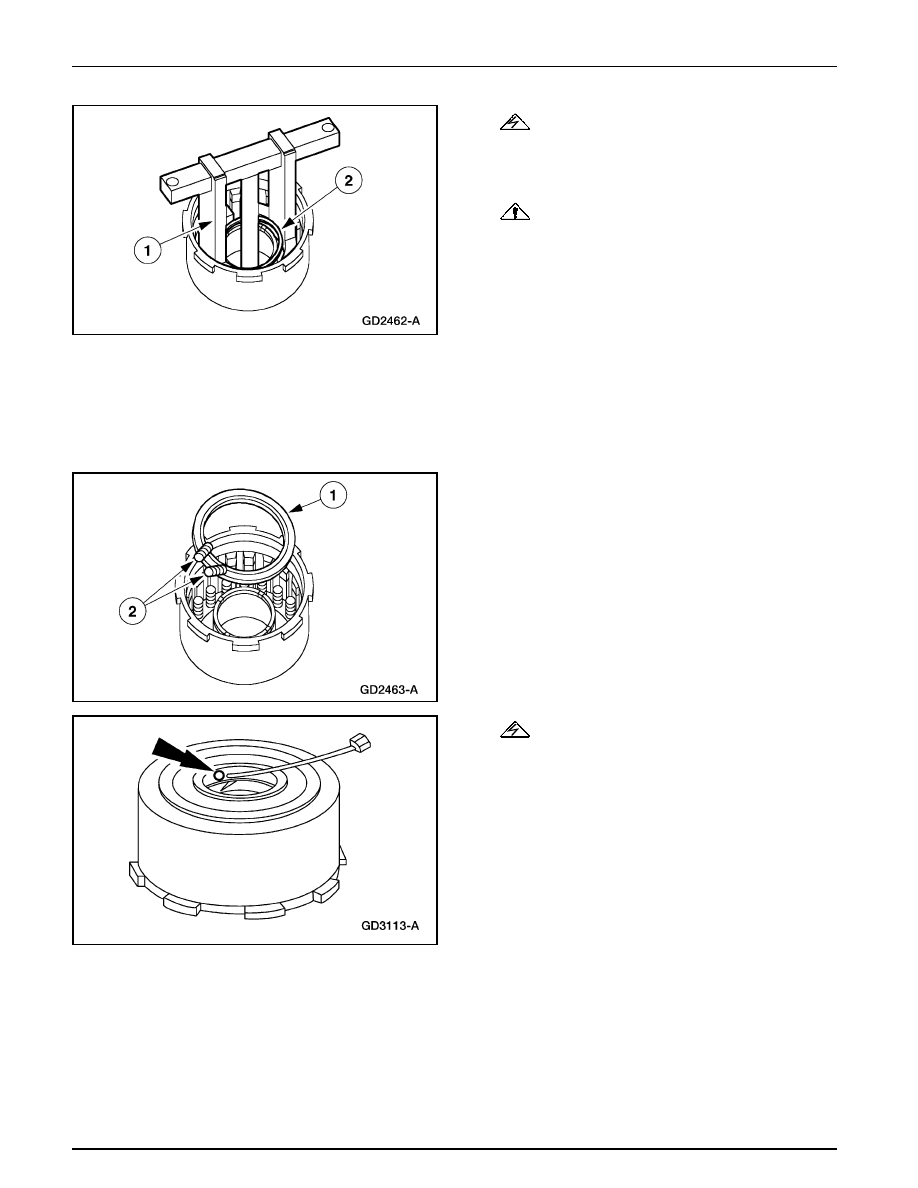

3.

ADVERTENCIA: Después de remover el anillo

de retención, tenga cuidado cuando libere la presión
de los resortes. Si no se siguen estas instrucciones
pueden ocurrir daños personales.

CUIDADO: No comprima completamente el

Compresor de Resortes del Embrague para no dañar
el retén del resorte.

Utilice el Compresor de Resortes de Embrague para
remover el anillo de retención del pistón del embrague
directo.

1

Instale el Compresor de Resortes de Embrague y
comprima los resortes del pistón del embrague.

2

Remueva el anillo de retención del pistón del
embrague directo.

4.

Alivie la tensión del resorte del embrague directo y
remueva el Compresor del Resorte del Embrague.

5.

Remueva el retén del resorte del pistón del embrague
directo y los veinte (20) resortes del pistón del embrague
directo.

1

Levante el retén de los resortes del pistón del
embrague directo.

2

Remueva los resortes del pistón del embrague directo.

6.

ADVERTENCIA: No exceda la presión de 138

kPa (20 psi). Use lentes de seguridad cuando trabaje
con aire comprimido. Asegúrese de que el tambor está
hacia abajo como se muestra. Si no se siguen esta
instrucciones se pueden producir daños personales.

Cuando utilice aire comprimido, remueva el pistón del
embrague directo (7A262) del tambor del freno intermedio
y del embrague directo.

•

Aplique presión de aire por el agujero en el tambor
mientras bloquea con un dedo el otro agujero.

Transmisión Automática — 5R55E

307-01B-263

307-01B-263

Transmisión (Continuación)

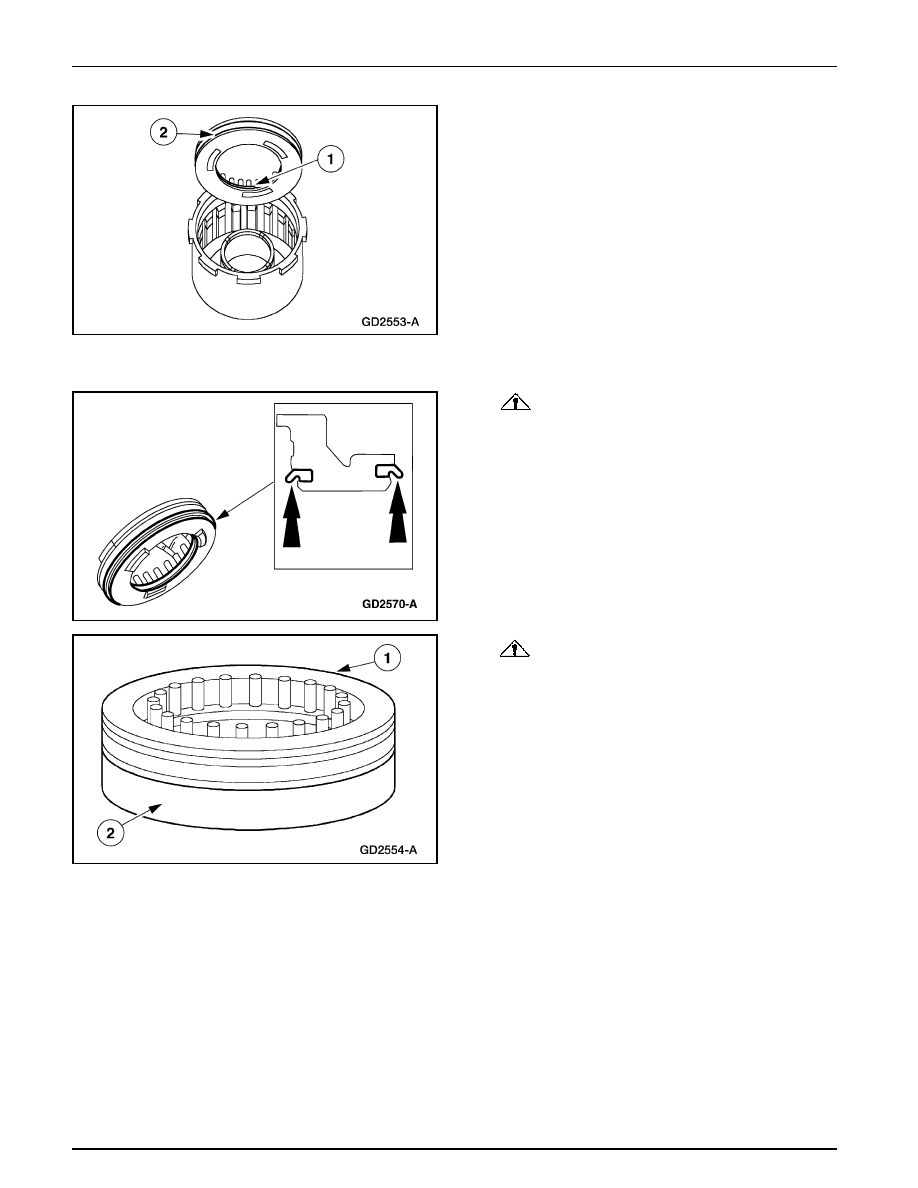

7.

Remueva el sello interior y exterior del pistón del
embrague directo.

1

Remueva el sello interior del pistón del embrague
directo.

2

Remueva el sello exterior del pistón del embrague
directo.

•

Limpie y reemplace según sea necesario.

Montaje

1.

CUIDADO: Los sellos de labios deben ser

colocados como se indica. Se debe tener cuidado para
evitar voltear el sello.

Nota: Utilice nuevos sellos para ayudar a evitar fallas de
sellamiento.

Instale los nuevos sellos interior y exterior en el pistón
del embrague directo.

2.

CUIDADO: Lubrique los sellos interior y

exterior con Fluido para Transmisiones Automáticas
XT-5-QM, MERCON ® V o un equivalente que
cumpla con la especificación MERCON ® V.

Instale el pistón del embrague directo en la Herramienta
para Dimensionar el Sello Exterior del Embrague Directo.

1

Oprima hasta que se asienten.

2

Instale el pistón del embrague directo en la
Herramienta para Dimensionar el Sello Exterior del
Embrague Directo.
