Transmisión Automática — 5R55E

307-01B-252

307-01B-252

Transmisión (Continuación)

5.

Nota: Este paso solo requiere ser realizado si el cojinete
ha sido removido.

Limpie y lubrique la superficie externa con jalea de
petróleo.

6.

Nota: Este paso solo requiere ser realizado si el cojinete
ha sido removido.

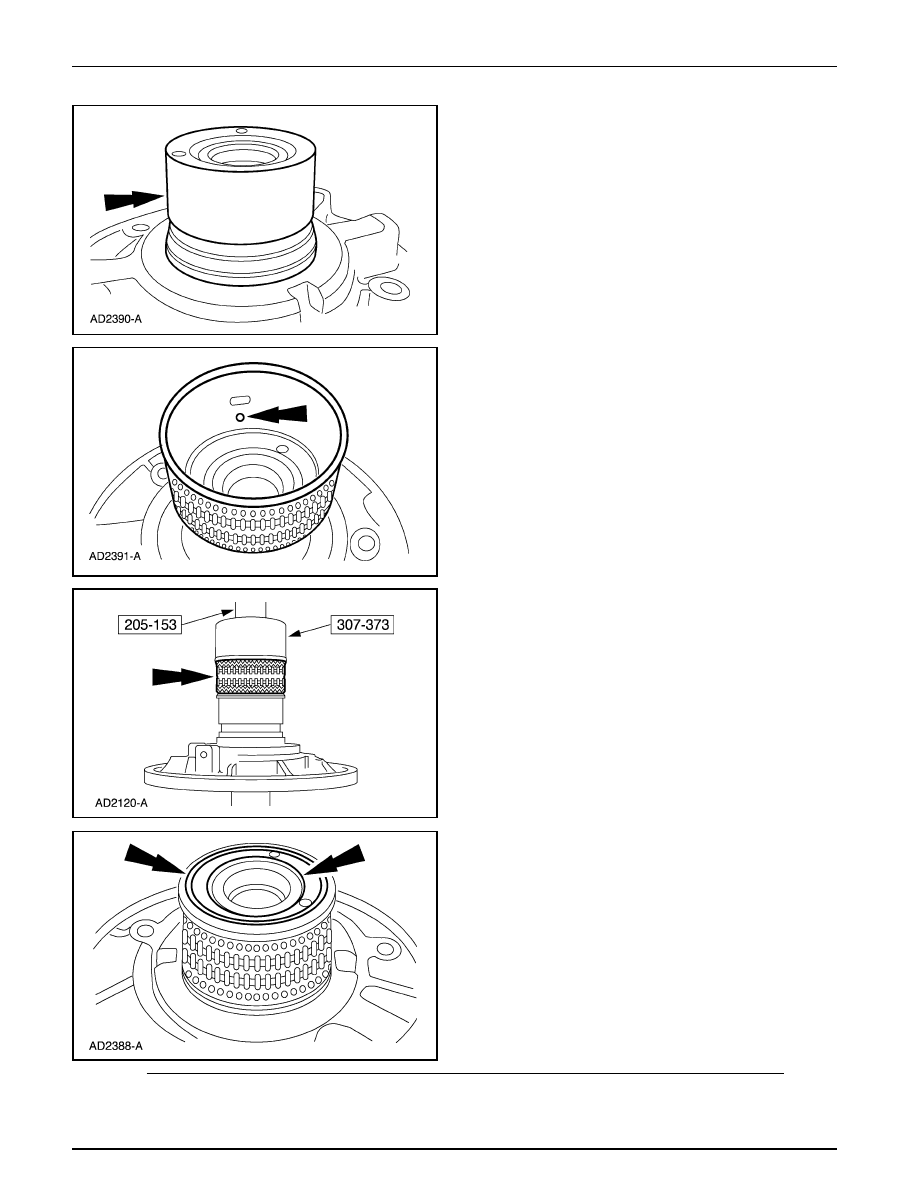

Ponga el cojinete sobre el conjunto de la bomba
asegurándose de que el agujero de alimentación de
lubricación está hacia abajo.

7.

Nota: Este paso solo requiere ser realizado si el cojinete
ha sido removido.

Utilizando la herramienta especial, instale el cojinete.

8.

Nota: Este paso solo requiere ser realizado si el cojinete
ha sido removido.

Revise que el cojinete está asentado apropiadamente en
la bomba. Inspeccione si la porción superior de la bomba
que se dañó y si el cojinete gira libremente.

Transmisión Automática — 5R55E

307-01B-253

307-01B-253

Transmisión (Continuación)

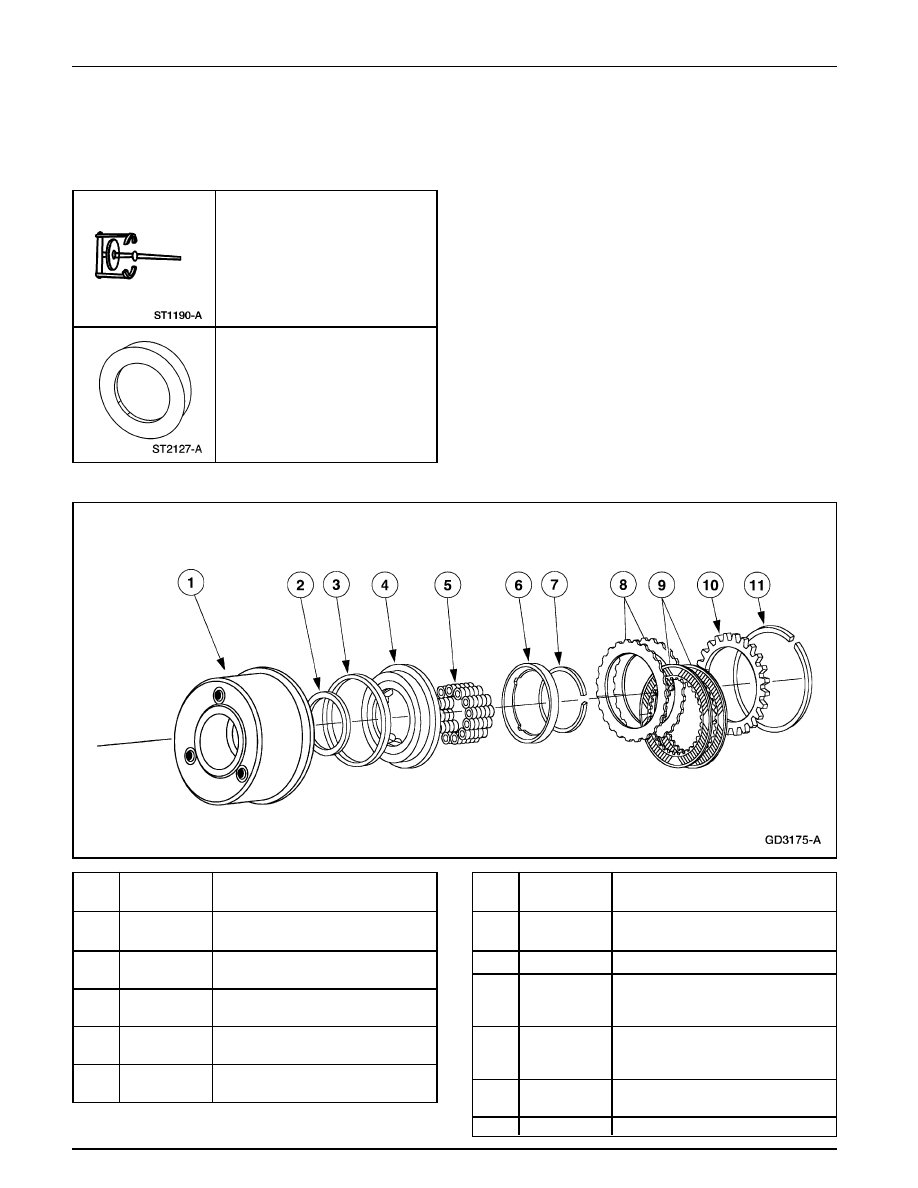

Conjunto de Freno Delantero y Tambor de Embrague de Marcha a Rueda Libre

Herramienta(s) Especial(es)

Compresor de Resortes de Embrague
T65L-77515-A

Conjunto de Tambor de Freno Delantero y embrague de Marcha a Rueda Libre

Herramienta para Dimensionar el
Sello Exterior del Embrague de
Marcha a Rueda Libre
307-353

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

1

7L669

Tambor de Freno Delantero y
Embrague de Marcha a Rueda Libre

2

7D404

Anillo Sellador Interior del Pistón del
Embrague de Marcha a Rueda Libre

3

7A548

Anillo Sellador Exterior del Pistón del
Embrague de Marcha a Rueda Libre

4

7A258

Pistón del Embrague de Marcha a
Rueda Libre

5

7A480

Resorte del Pistón del Embrague de
Marcha a Rueda Libre (Se Requieren 20)

6

7A527

Retén del Resorte del Pistón del
Embrague de Marcha a Rueda Libre

7

E860125-S

Anillo de Retención

8

7B442

Plato Externo del Embrague de
Marcha a Rueda Libre – Acero (Se
Requieren 2)

9

7B164

Plato Interno del Embrague de
Marcha a Rueda Libre – Fricción (Se
Requieren 2)

10

7B066

Plato de Presión del Embrague de
Marcha a Rueda Libre

11

E860126S/129S

Anillo de Retención (Encaje Selecto)

Transmisión Automática — 5R55E

307-01B-254

307-01B-254

Transmisión (Continuación)

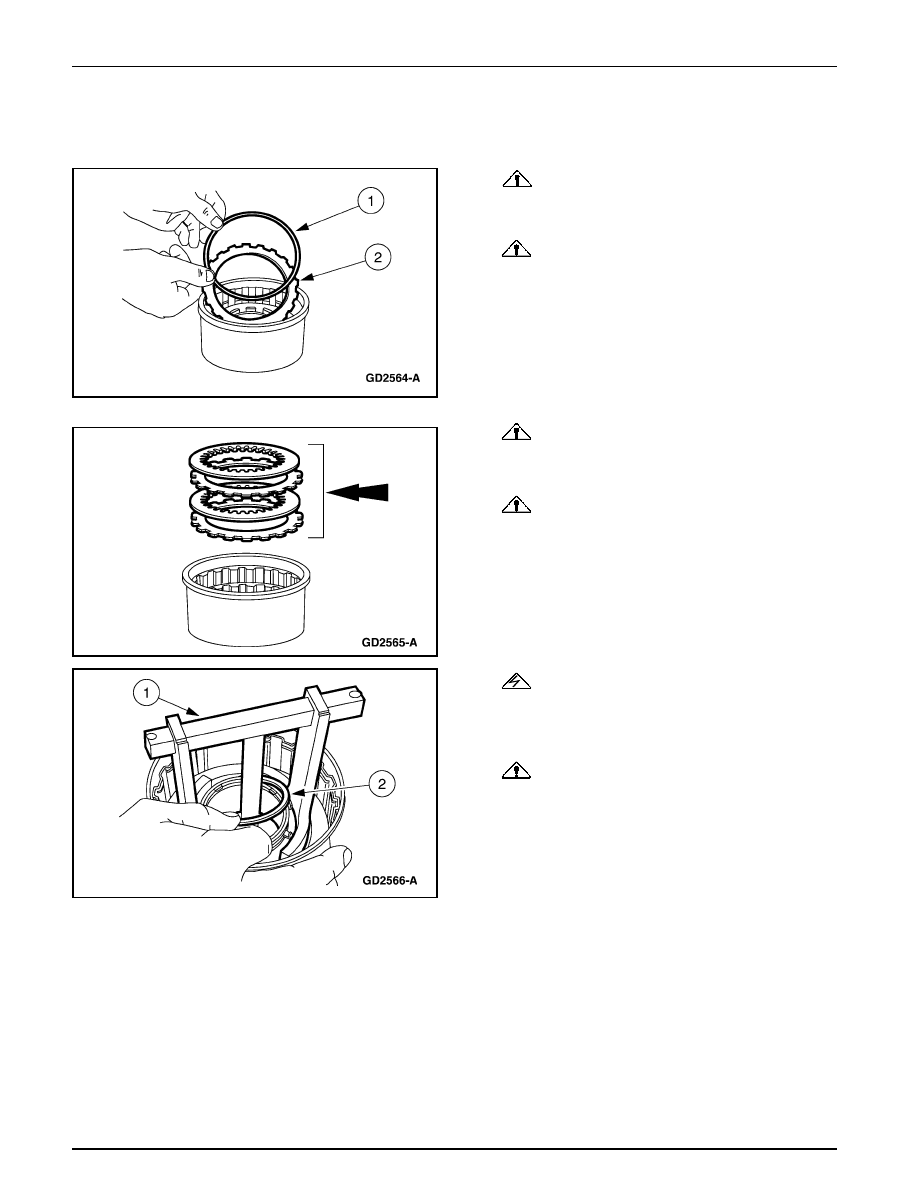

Desmontaje

1.

CUIDADO: Si se van a instalar nuevas placas,

éstas deben ser empapadas con fluido de transmisión
por más de 30 minutos antes del montaje.

CUIDADO: Este es un anillo de encaje selecto.

Vea el procedimiento de montaje si el anillo o la placa
del embrague es reemplazada.

Remueva el plato de presión del embrague de marcha a
rueda libre (7B066).

1

Remueva el anillo de retención del embrague de
marcha a rueda libre.

2

Remueva el plato de presión.

2.

CUIDADO: Si se van a instalar nuevas placas,

éstas deben ser empapadas con fluido de transmisión
por más de 30 minutos antes del montaje.

CUIDADO: Los platos de fricción del embrague

de marcha a rueda libre son direccionales. Note la
dirección de las ranuras para la instalación.

Remueva el paquete de discos del embrague de marcha a
rueda libre.

•

Inspeccione para ver si están desgastados y reemplace
si es necesario.

3.

ADVERTENCIA: Tenga cuidado cuando libere

la presión de la herramienta en el resorte del pistón
del embrague trasero. Si estas instrucciones no son
seguidas pueden ocurrir daños personales.

CUIDADO: No comprima completamente el

Compresor de Resortes del Embrague para no dañar
el retén del resorte.

Remueva el anillo de retención del pistón del embrague
de marcha a rueda libre.

1

Utilice el Compresor de Resortes del Embrague para
comprimir los resortes del pistón del embrague de
marcha a rueda libre.

2

Remueva el anillo de retención del pistón del
embrague de marcha a rueda libre.

4.

Alivie la tensión del resorte del embrague directo y
remueva el Compresor de Resortes del Embrague.

Transmisión Automática — 5R55E

307-01B-255

307-01B-255

Transmisión (Continuación)

5.

Remueva los resortes del pistón del embrague de marcha
a rueda libre.

1

Remueva el retén del resorte del pistón del embrague
de marcha a rueda libre (7A527).

2

Remueva los 20 resortes del pistón del embrague.

6.

ADVERTENCIA: La presión del aire no debe

exceder 138 kPa (20 psi). Use lentes de seguridad
cuando trabaje con aire comprimido, y asegúrese de
que el tambor está hacia abajo como se muestra. Si no
se siguen esta instrucciones se pueden producir daños
personales.

Remueva el pistón del embrague de marcha a rueda libre
(7A262).

•

Aplique aire comprimido por el agujero en el tambor
para remover el pistón del embrague de marcha a
rueda libre mientras bloquea con un dedo el otro
agujero.

7.

Remueva el sello interior del pistón del embrague de
marcha a rueda libre y el sello exterior del pistón del
embrague de marcha a rueda libre.

•

Limpie y reemplace según sea necesario.

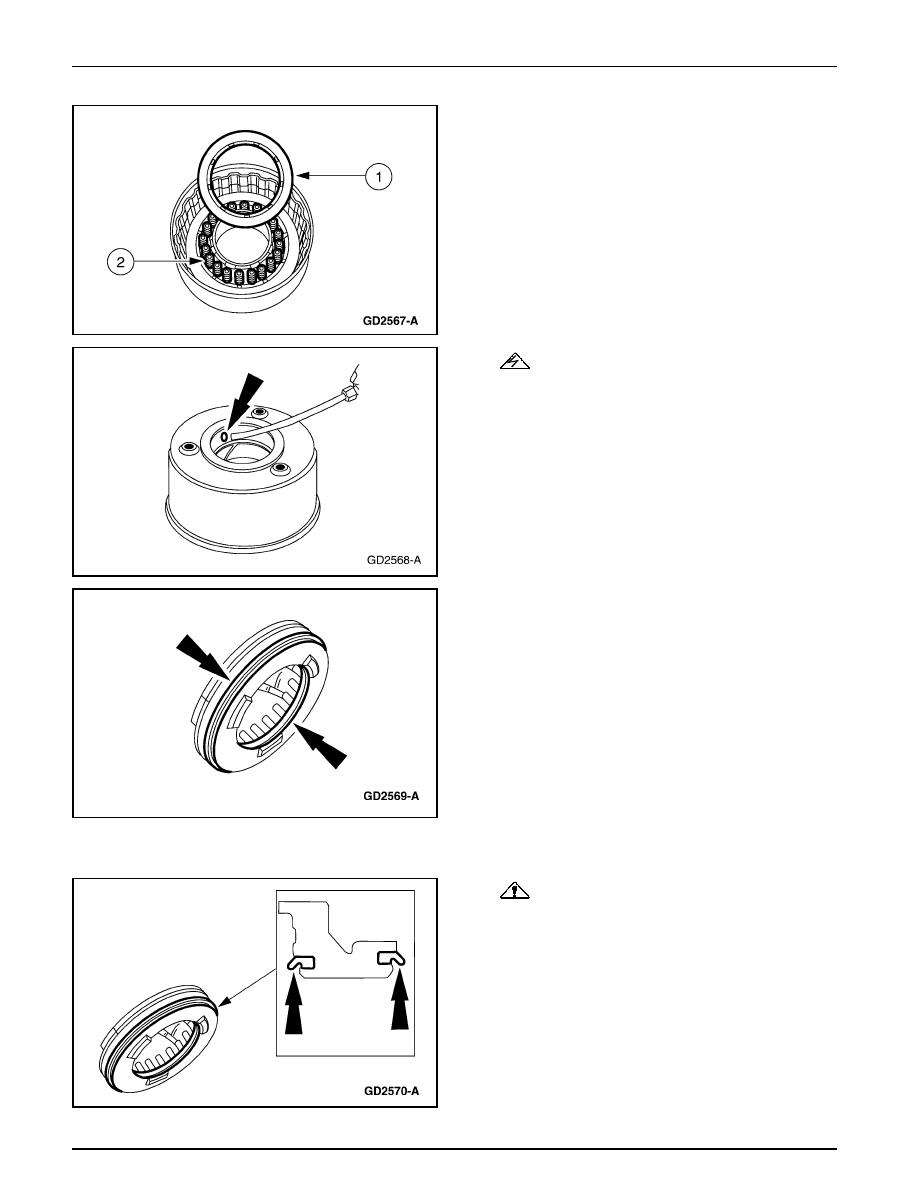

Montaje

1.

CUIDADO: Los sellos de labios deben ser

colocados como se muestra. Se debe tener cuidado para
evitar voltear el sello.

Instale los nuevos sellos interior y exterior del embrague
de marcha a rueda libre.
