Transmisión Automática — 5R55E

307-01B-244

307-01B-244

Transmisión (Continuación)

13. Nota: Aplique jalea de petróleo a la superficie de la placa

separadora para mantener la empacadura en posición.

Nota: Instale una nueva empacadura en la placa
separadora.

Instale una nueva empacadura entre el control principal
y la caja.

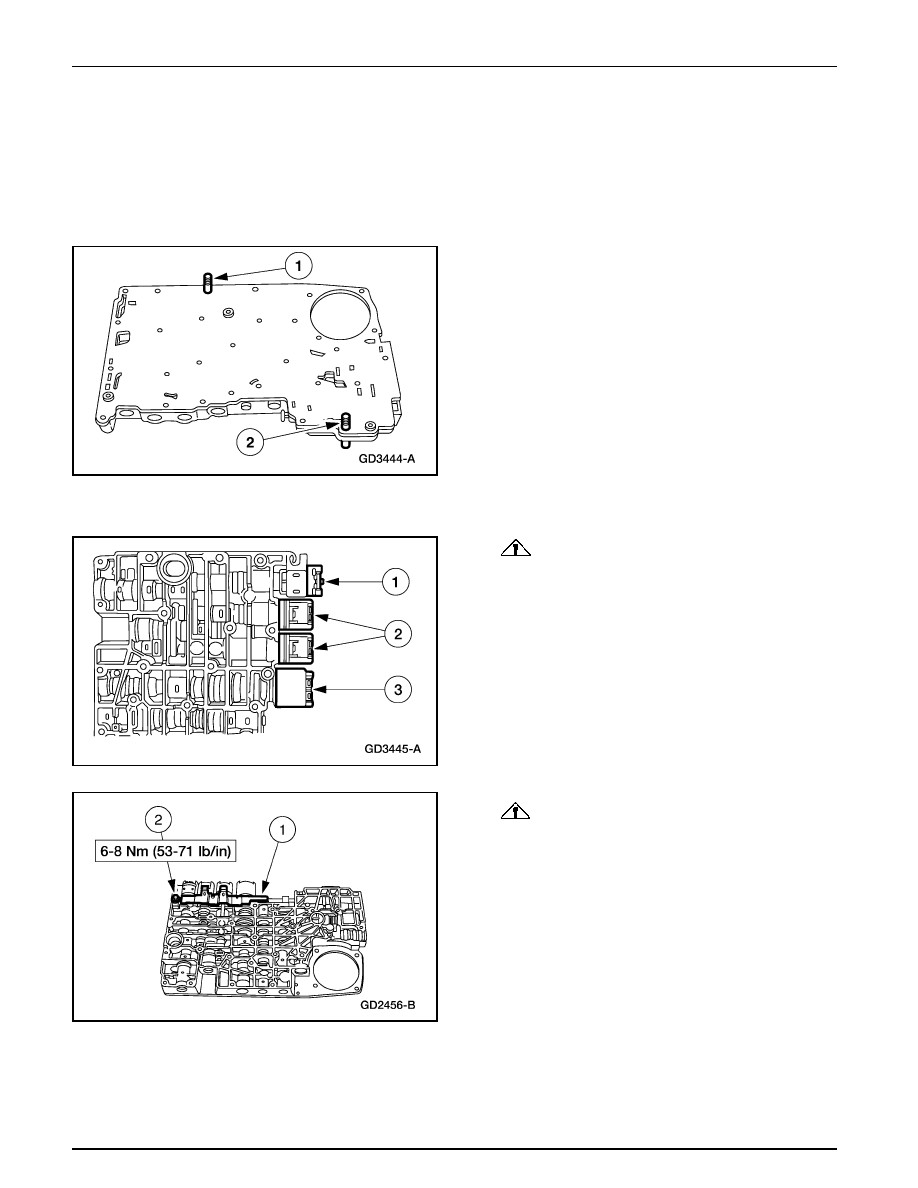

14. Remueva los pasadores guías del cuerpo de válvulas.

1

Remueva el pasador guía grande.

2

remueva el pasador guía pequeño.

15. Rote el cuerpo de válvulas de forma que la placa

separadora quede hacia abajo.

16.

CUIDADO: Todos los conectores de solenoides

deben quedar hacia arriba en la instalación.

Nota: Todos los solenoides de cambios son
intercambiables.

Nota: Si la válvula TCC se sale durante el desmontaje,
tenga cuidado cuando instale el solenoide del embrague
del convertidor de torque.

Instale los solenoides SSB, SSD, TCC y EPC.

1

Instale el solenoide TCC.

2

Instale los solenoides SSB y SSD.

3

Instale el solenoide EPC.

17.

CUIDADO: La abrazadera del solenoide debe

ser instalada en las ranuras de los solenoides TCC y
EPC, las aberturas de los solenoides de cambios y el
tapón No. 204.

Instale la abrazadera de solenoides y el tornillo.

1

Sitúe la abrazadera en el cuerpo de válvulas.

2

Instale el tornillo.

Transmisión Automática — 5R55E

307-01B-245

307-01B-245

Transmisión (Continuación)

Herramienta(s) Especial(es)

Herramienta(s) Especial(es)

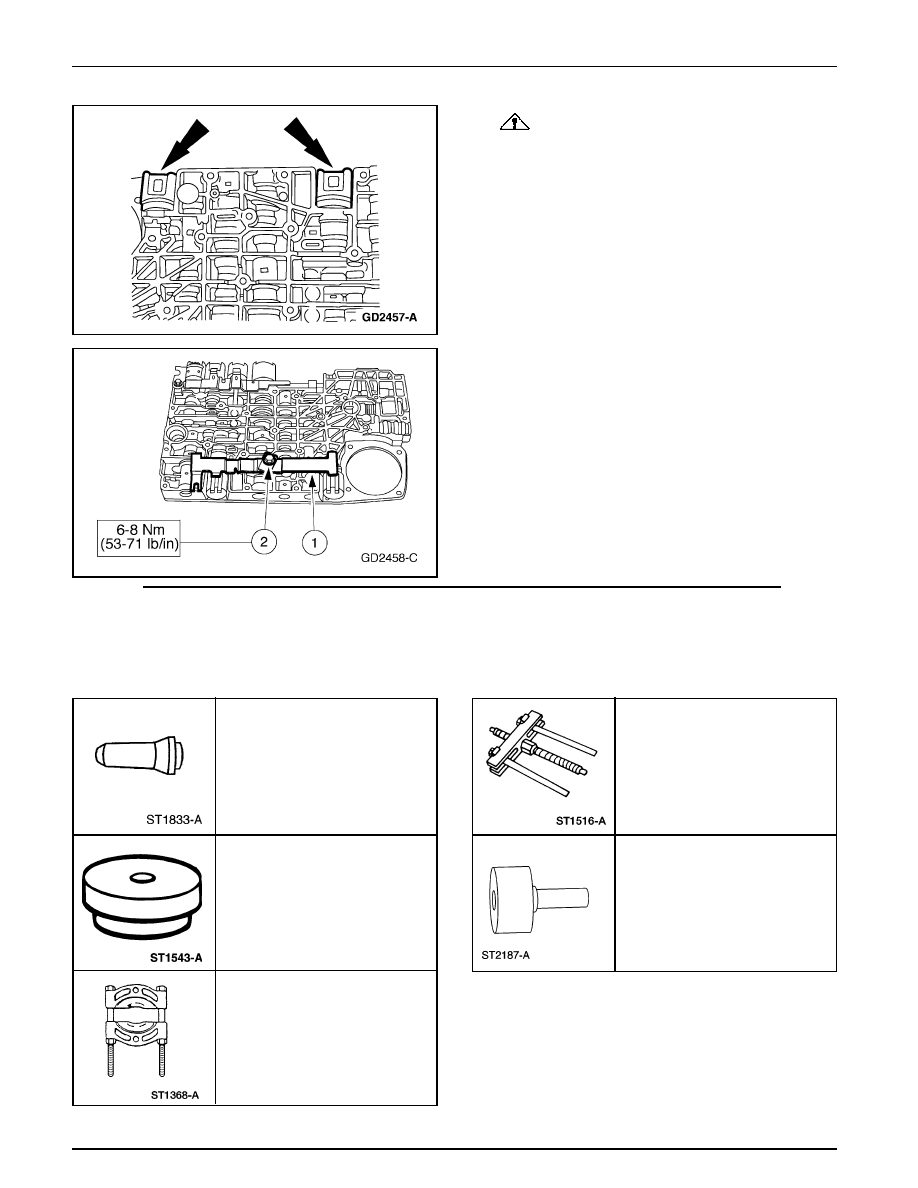

18.

CUIDADO: Los terminales eléctricos de los

solenoides de cambios deben quedar hacia arriba
durante la instalación.

Nota: Los solenoides de cambios son intercambiables.

Instale los solenoides de cambios SSA y SSC (7G484).

19. Instale la abrazadera y el tornillo.

1

Sitúe la abrazadera en el cuerpo de válvulas.

2

Instale el tornillo.

Alojamiento del Convertidor y Bomba de Fluido

Reemplazante del Sello del
Alojamiento del Convertidor
T97T-77000-A

Estribo
205-D018 (D80L-630-7)

Removedor del Cono del Cojinete de
Piñón
205-D002 (D79L-4621-A)

Herramienta del Cubo Delantero
204-069 (T81P-1104-C

Instalador del Cojinete de la Bomba
Delantera
307-373

Transmisión Automática — 5R55E

307-01B-246

307-01B-246

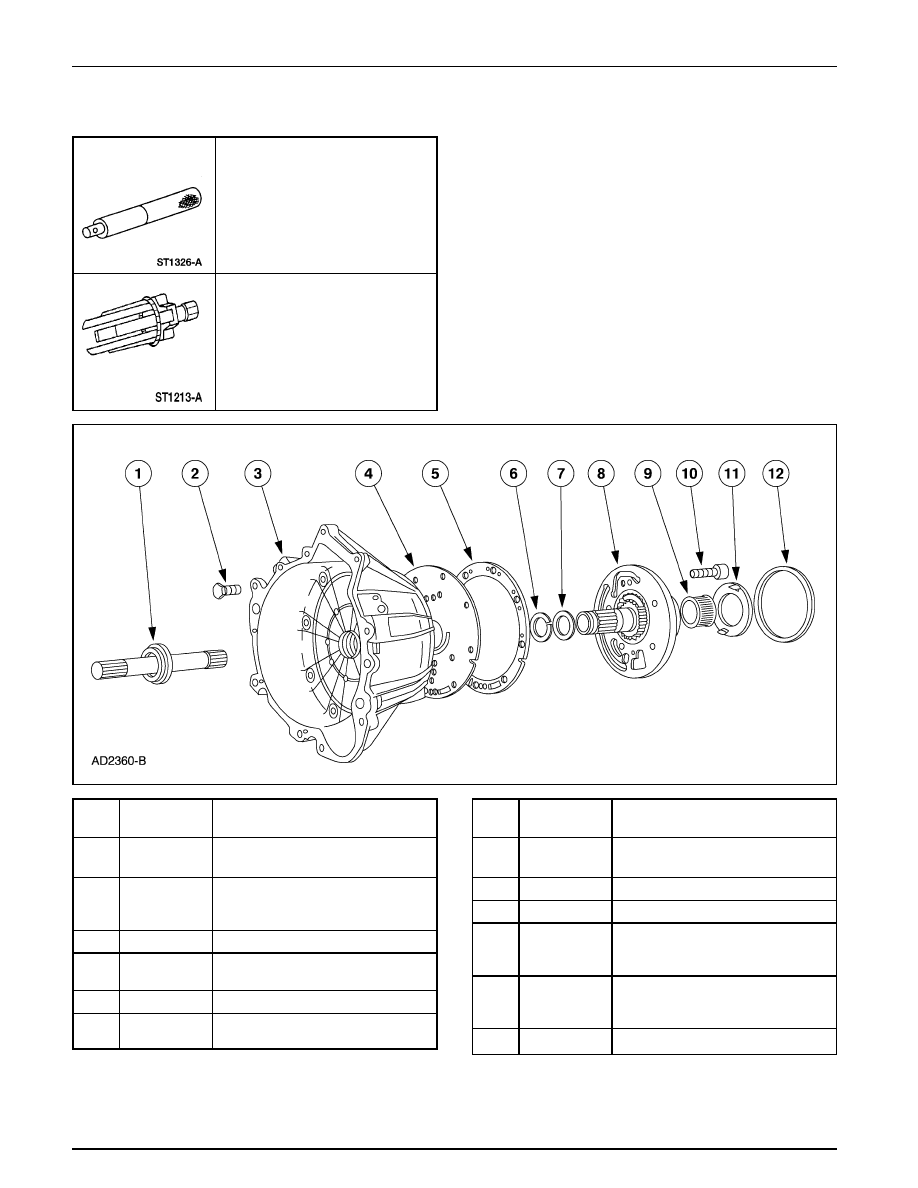

Herramienta(s) Especial(es)

Asa
205-153 (T80T-4000-W)

Transmisión (Continuación)

Extractor
307-001 (TOOL-1175-C)

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

1

7A248

Sello entre el Cubo y el Alojamiento

del Convertidor

2

E804595-S200 Tornillo y Sello entre el Alojamiento

del Convertidor y la Caja (Se
Requieren 8)

3

7976

Alojamiento del Convertidor

4

7B472

Placa del Adaptador de la Bomba de
Fluido

5

7A136

Empacadura de la Bomba de Fluido

6

7L323

Anillo Sellador del Soporte de la
Bomba de Fluido

7

W701431-S300 O-ring entre el Eje de la Bomba de

Fluido y el Engranaje Interior

8

7A103

Conjunto de la Bomba de Fluido

9

7M155

Conjunto de Cojinete

10

W701429-S309M

Tornillos de la Bomba de Fluido al
Alojamiento del Convertidor (Se
Requieren 6)

11

7D014

Arandela de Empuje No. 1 de la
Admisión de la Bomba de Fluido
(selectiva)

12

7A248

Anillo Sellador – Bomba de Fluido

Transmisión Automática — 5R55E

307-01B-247

307-01B-247

Transmisión (Continuación)

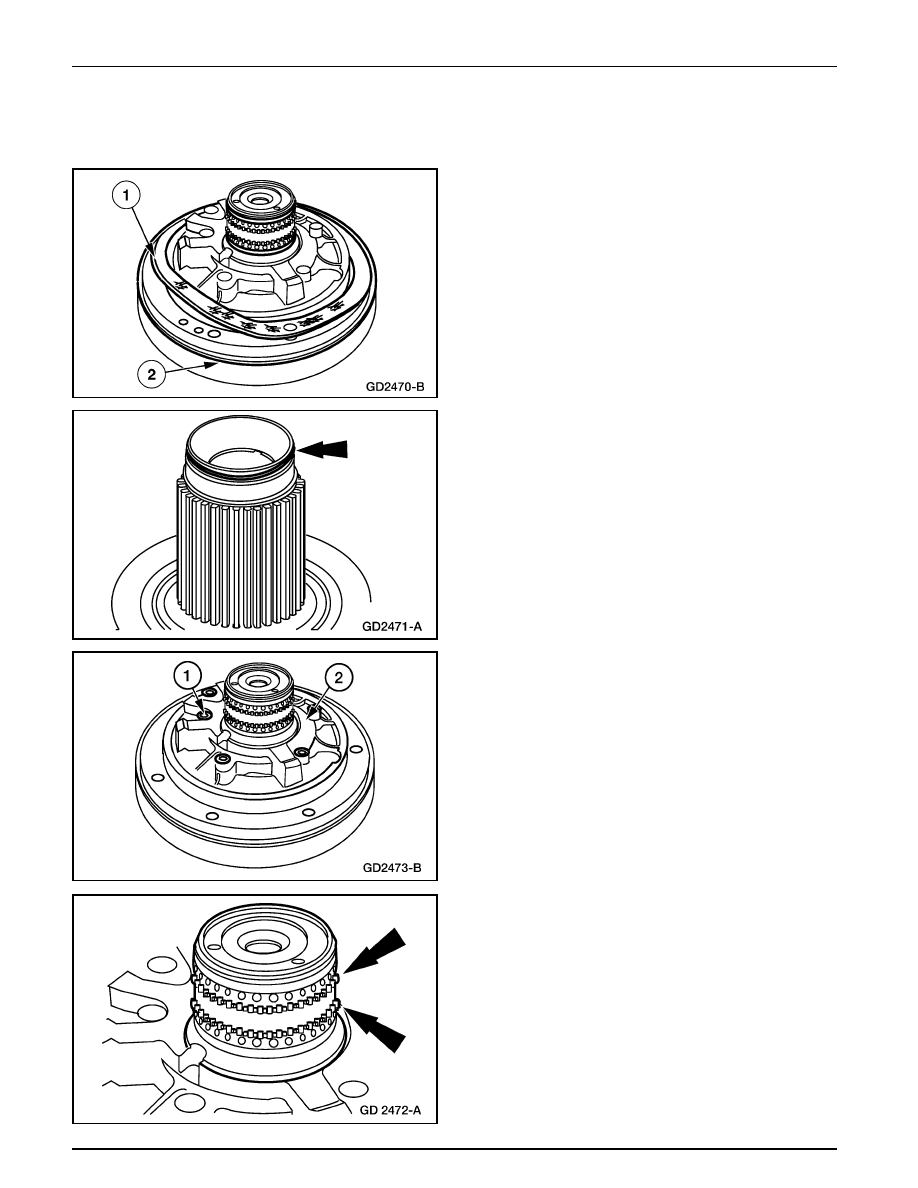

Desmontaje

1.

Remueva la empacadura y los anillos selladores de la
bomba de fluido.

1

Remueva y deseche la empacadura.

2

Remueva y deseche el anillo sellador (corte cuadrado)

2.

Remueva el anillo sellador del soporte de la bomba de
fluido.

3.

Remueva el alojamiento de la bomba de fluido.

1

Remueva los seis tornillos de la bomba de fluido.

2

Remueva el soporte, el engranaje y la placa
adaptadora de la bomba de fluido.

4.

Revise si los cojinetes de aguja del soporte de la bomba y
la jaula están rayados o le faltan rodillos y la alineación
de los agujeros de lubricación.
