Ford Explorer / Mercury Mountaineer. Manual - parte 514

Transmisión Automática — 5R55E

307-01B-236

307-01B-236

Transmisión (Continuación)

Transmisión Automática — 5R55E

307-01B-237

307-01B-237

Transmisión (Continuación)

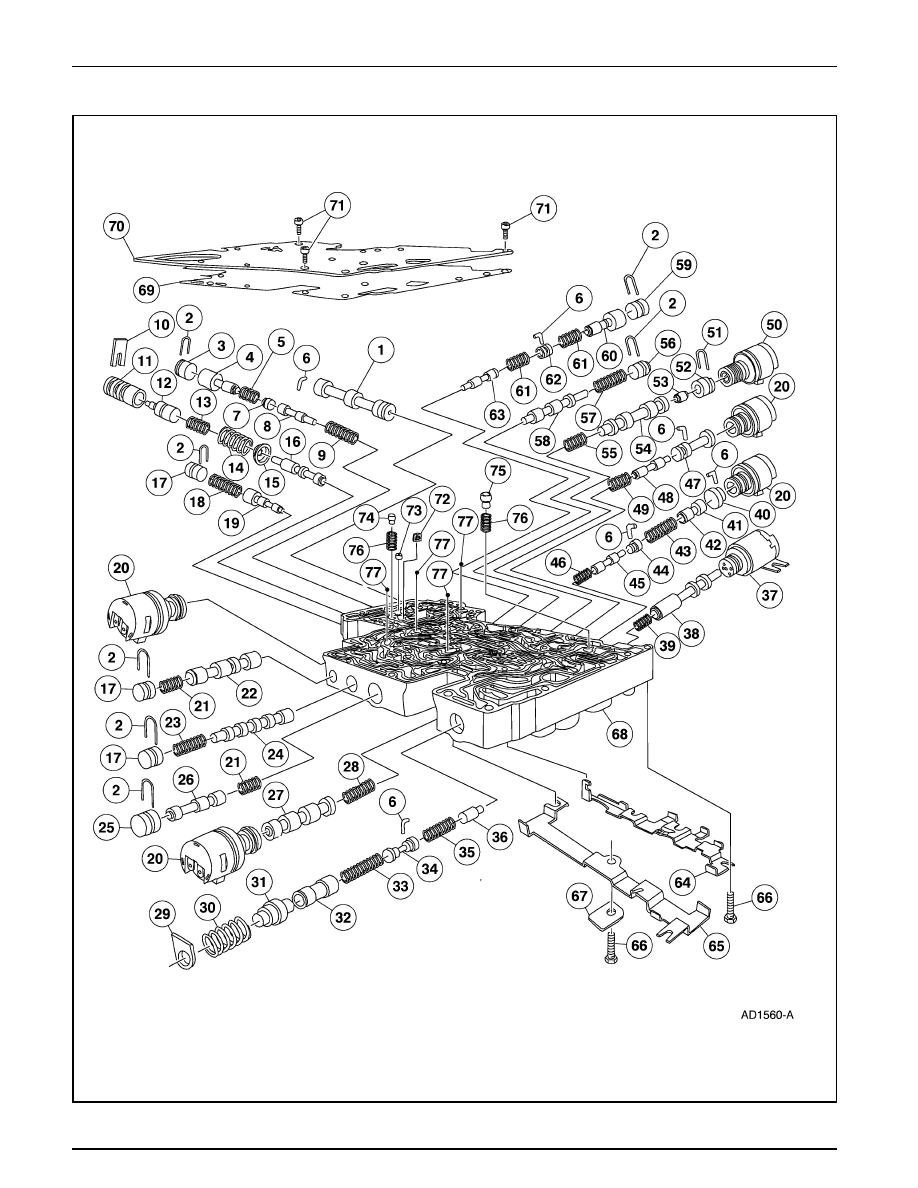

Número

Item

de  Parte

Descripción

1

—

Válvula — Manual

2

7E335

Retén — Tapón de Válvula (Se
Requieren 7)

3

—

Tapón — Retén de Válvula

4

—

Válvula — Modulador de Avance

5

—

Resorte — Modulador de Avance

6

7E335

Retén — Tapón de Válvula (Se
Requieren 6)

7

—

Tapón — Retén de Válvula

8

—

Válvula — Refuerzo de EPC

9

—

Resorte — Refuerzo de EPC

10

7E336

Retén — Tapón de Válvula

11

—

Collarín — Refuerzo de Presión

12

—

Válvula — Refuerzo de Presión

13

—

Resorte — Refuerzo de Presión

14

—

Resorte — Regulador de Presión de
Aceite

15

—

Retén — Resorte Regulador
Principal

16

—

Válvula — Regulador de Presión

17

—

Tapón — Retén de Válvula (Se
Requieren 3)

18

—

Resorte — Acoplamiento de
Avance

19

—

Válvula — Control de Acoplamiento
de Avance

20

7G484

Solenoide — Cambio (Se Requieren 4)

21

—

Resorte — 4-3 (K.D./T.D.) (Se
Requieren 2)

22

—

Válvula — 4-3 (K.D.)

23

—

Resorte — Baja Manual (1)

24

—

Válvula — Baja Manual (1)

25

—

Tapón — Retén de Válvula

26

—

Válvula — 4-3 (T.D.)

27

—

Válvula — Cambios 1-2 y 4-5

28

—

Resorte — Cambios 1-2 y 4-5

29

7E366

Retén — Tapón de Válvula

30

—

Resorte — Desvío del Termostato

31

—

Válvula — Desvío Termostático

32

—

Válvula — Desvío del Termostato

33

—

Resorte — Desvío del Termostato

34

—

Tapón — Retén de Válvula

35

—

Resorte — Límite del Enfriador

36

—

Válvula — Límite del Enfriador

Número

Item

de  Parte

Descripción

37

7G136

Solenoide — Embrague del
Convertidor (PWM)

38

—

Válvula — Embrague del
Convertidor

39

—

Resorte — Embrague del Convertidor

40

—

Tapón — Retén de Válvula

41

—

Válvula — Embrague del Convertidor

42

—

Resorte — Embrague del Convertidor

43

—

Resorte — Embrague del Convertidor
(Solo 3.0L y 4.0L)

44

—

Tapón — Retén de Válvula

45

—

Válvula — Embrague de Marcha a
Rueda Libre

46

—

Resorte — Embrague de Marcha a
Rueda Libre

47

—

Tapón — Retén de Válvula

48

—

Válvula — Cambios Descendentes 4-3

49

—

Resorte — Cambios Descendentes 4-3

50

7G383

Solenoide — EPC (VFS)

51

7E335

Retén — Tapón de Válvula

52

—

Tapón — Retén de Válvula

53

—

Válvula — Cambios 2-3

54

—

Válvula — Cambios 2-3

55

—

Resorte — Cambios 2-3

56

—

Tapón — Retén de Válvula

57

—

Resorte — Cambios 3-4

58

—

Válvula — Cambios 3-4

59

—

Tapón — Retén de Válvula

60

—

Válvula — Modulación de Retroceso

61

—

Resorte — Modulación de Retroceso
(Se Requieren 2)

62

—

Tapón — Retén de Válvula

63

—

Válvula — Modulación de Retroceso

64

7L491

Abrazadera — SSA/SSC

65

7L491

Abrazadera — SSB/SSD/EPC/TCC

66

E800155-S72

Tornillo — Abrazaderas del Solenoide
de Retención (Se Requieren 2)

67

7D132

Placa de Identificación

68

—

Cuerpo — Válvulas

69

7D100

Empacadura — Placa Separadora

70

7A008

Placa — Separadora

71

E804357-S

Tornillo — Placa Separadora de Retén

72

7N113

Colador — Circuito Límite de EPC

73

7D376

Orificio de Lubricación de la Envuelta
de la Extensión

Transmisión Automática — 5R55E

307-01B-238

307-01B-238

Transmisión (Continuación)

76

7E340

Resorte – Alivio de Límite de EPC/
Convertidor (Se Requieren 2)

77

7E195

Bola (Se Requieren 4)

Número

Item

de Parte

Descripción

74

7D376

Válvula – Límite de EPC (Metal)

75

7E368

Válvula – Alivio del Convertidor
(Plástico)

Número

Item

de Parte

Descripción

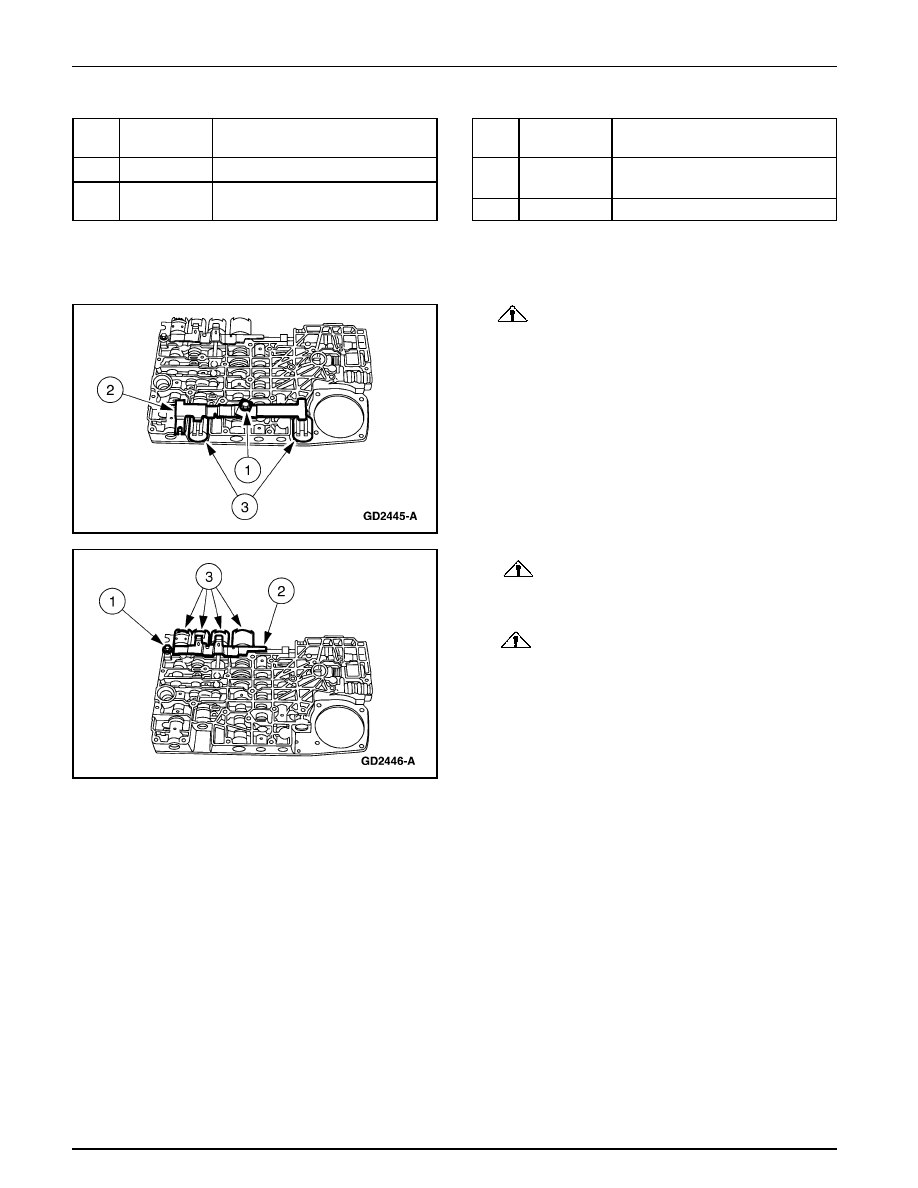

Desmontaje

1.

CUIDADO: El solenoide SSC se puede salir de su

abertura. Esto puede dañar el componente.

Remueva la abrazadera y los solenoides SSA y SSC.

1

Remueva el tornillo de la abrazadera de los solenoides.

2

Remueva la abrazadera.

3

Remueva los solenoides SSA y SSC.

2.

CUIDADO: El solenoide del embrague del

convertidor de torque (solenoide TCC) (7G136) se puede
salir de su abertura. Esto puede dañar el componente.

CUIDADO: La válvula de convertidor se puede salir

detrás del solenoide TCC. Esto puede dañar la válvula.

Remueva los solenoides SSB, SSD, el solenoide del
embrague del convertidor de torque y del EPC.

1

Remueva el tornillo de la abrazadera de solenoides.

2

Remueva la abrazadera.

3

Remueva los solenoides SSB, SSD, del embrague del
convertidor de torque y del EPC.

3.

Rote el cuerpo de válvulas (7A100) de manera que la
empacadura entre el control principal y la caja (7C155) quede
hacia arriba.

Transmisión Automática — 5R55E

307-01B-239

307-01B-239

Transmisión (Continuación)

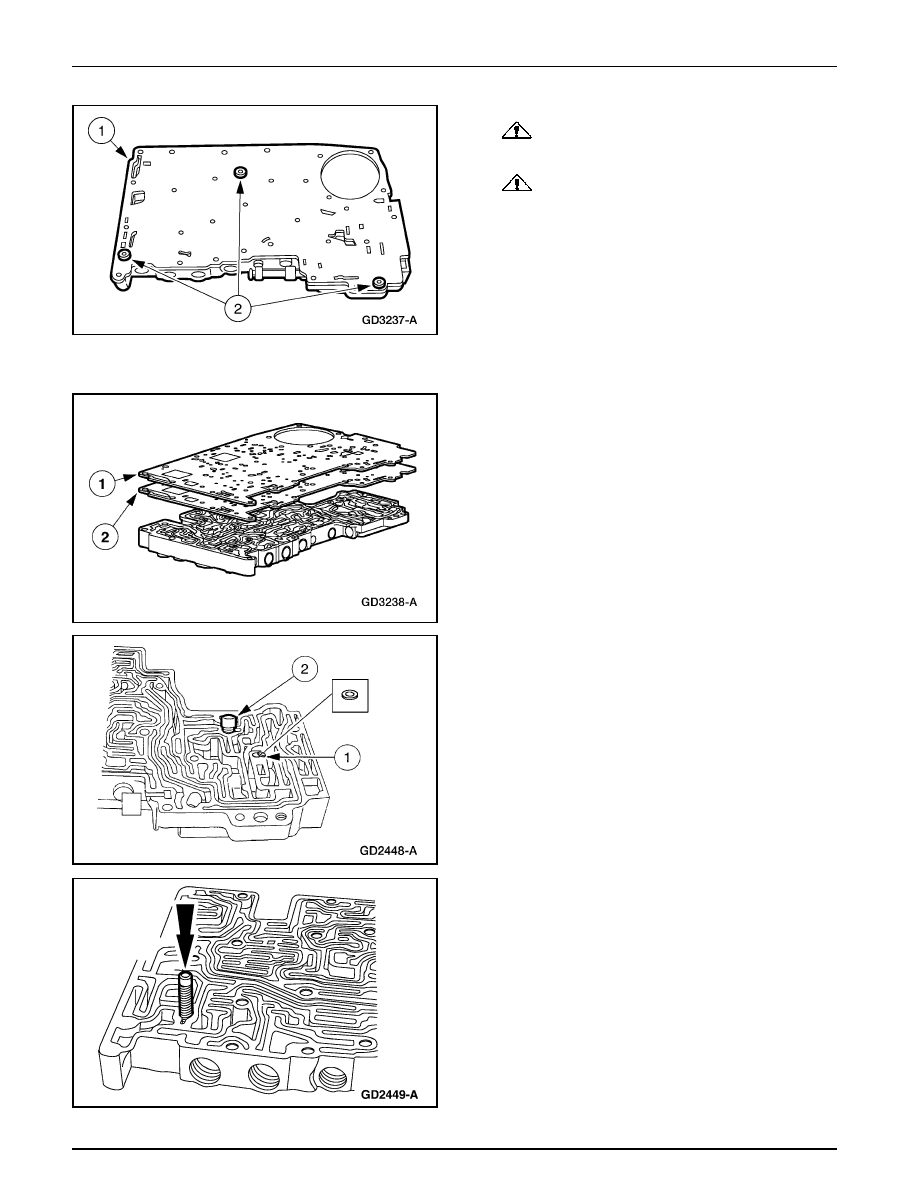

4.

CUIDADO: Las válvulas se pueden salir cuando

gire el cuerpo de válvulas.

CUIDADO: El orificio de lubricación de la

envuelta de la extensión y las válvulas de alivio se
pueden pegar a la placa separadora.

Nota: Deseche la empacadura entre el control principal
y la caja.

1

Remueva y deseche la empacadura entre el control
principal y la caja.

2

Remueva los tornillos de la placa separadora del
cuerpo de válvulas.

5.

Remueva la placa separadora del cuerpo de válvulas
(7A008) y la empacadura entre el control principal y la
placa separadora.

1

Remueva la placa separadora.

2

Remueva y deseche la empacadura.

6.

Remueva el orificio de lubricación y la válvula plateada y
el resorte de alivio de límite del control electrónico de
presión (EPC).

1

Remueva el orificio de lubricación de la envuelta de
la extensión.

2

Remueva la válvula de alivio plateada de límite de
EPC y el resorte.

7.

Remueva la válvula de alivio del convertidor de plástico
negro y el resorte.
