Transmisión Automática — 5R55E

307-01B-228

307-01B-228

Transmisión (Continuación)

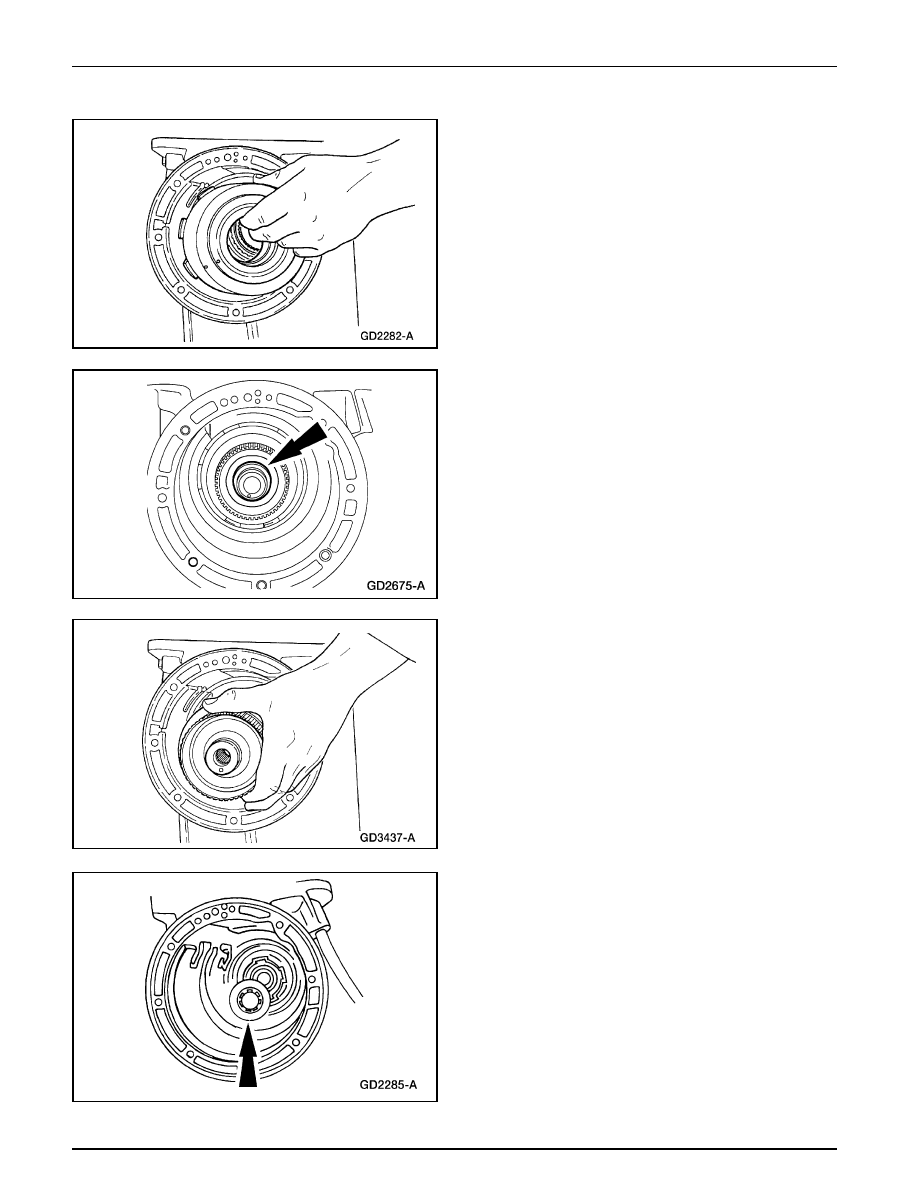

63. Nota El cojinete de empuje No. 5 del cilindro del embrague

de avance puede salirse con el freno intermedio y el tambor
del embrague directo.

Remueva el freno intermedio y el tambor del embrague
directo.

64. Remueva el cojinete de empuje No. 5 del cilindro del

embrague de avance; colóquele una etiqueta de
identificación.

65. Nota El cojinete de empuje No. 5 del cilindro del embrague

de avance puede salirse con el cilindro del embrague de
avance.

Remueva el cilindro del embrague de avance.

66. Remueva el cojinete de empuje No. 6A del cubo de la corona

de avance.

Transmisión Automática — 5R55E

307-01B-229

307-01B-229

Transmisión (Continuación)

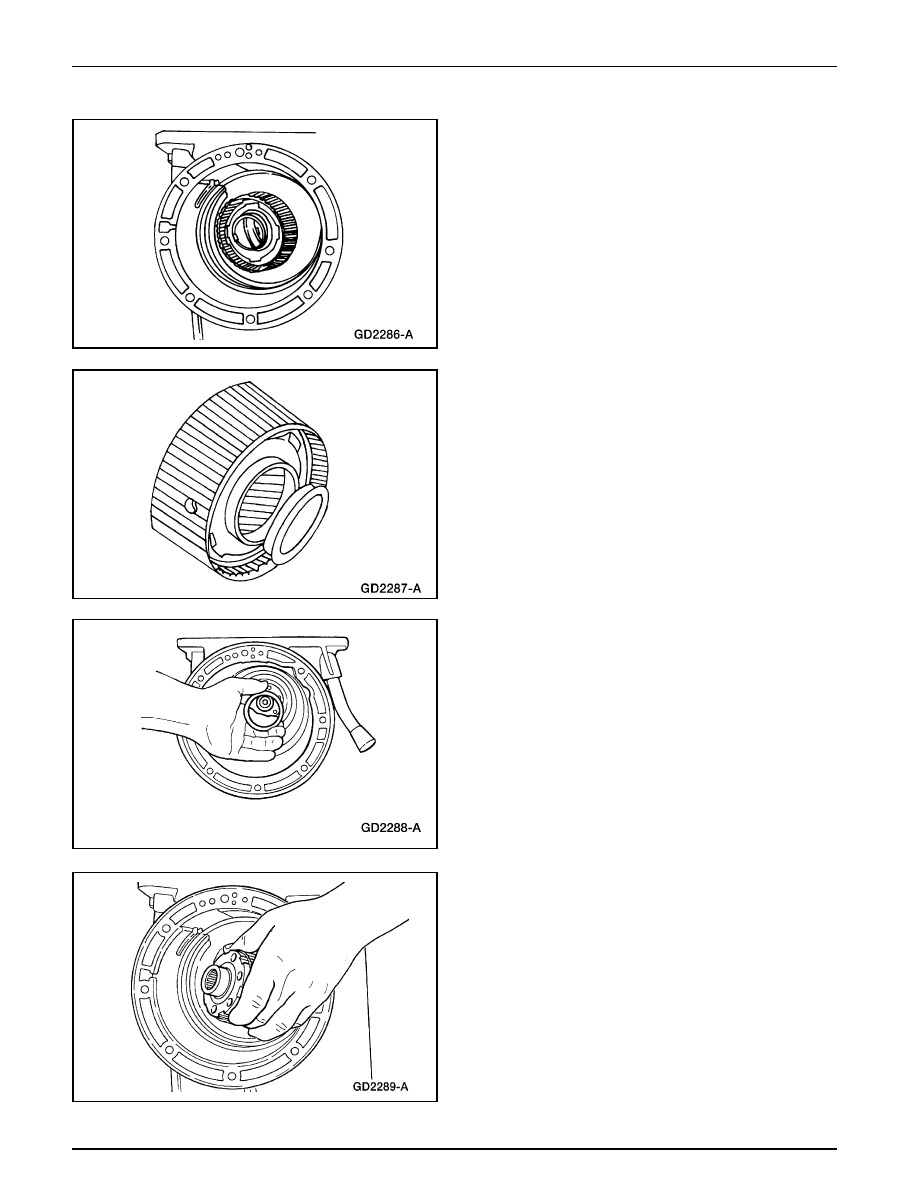

67. Remueva en conjunto la corona de avance y el cubo.

68. Remueva del cubo de la corona de avance, la arandela de

empuje No. 6B.

69. Nota Chequee el lado negro oxidado durante la remoción

para asegurar la colocación correcta durante el rearme. El
lado negro oxidado debe estar hacia el conjunto planetario.
El lado no recubierto debe quedar hacia arriba.

Remueva el cojinete de empuje No. 7 del planetario de
avance.

70. Remueva el conjunto planetario de avance.

Transmisión Automática — 5R55E

307-01B-230

307-01B-230

Transmisión (Continuación)

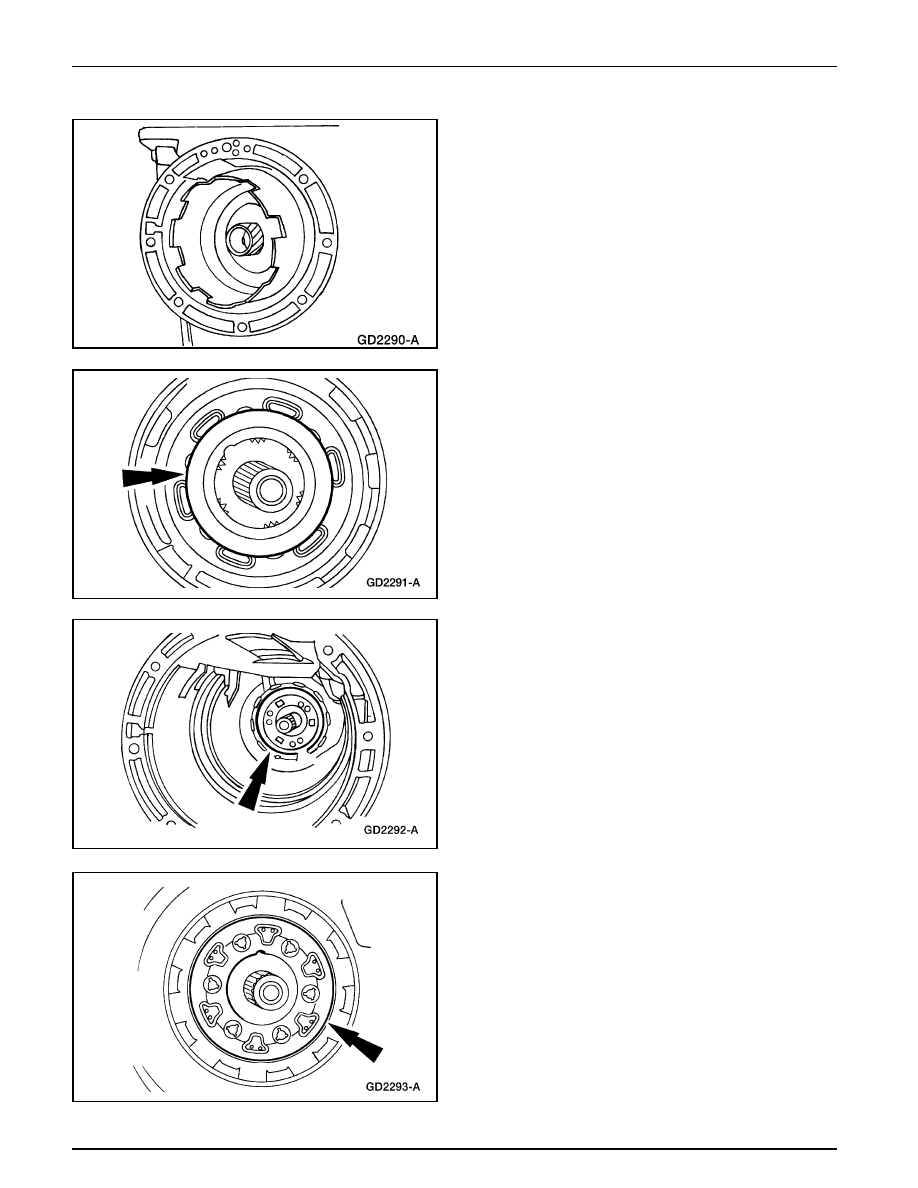

71. Remueva el casco de entrada con el engranaje central de

avance.

72. Nota Coloque una etiqueta de identificación en el cojinete

de empuje No. 8 del portador del planetario de baja/
retroceso.

Remueva el cojinete de empuje No. 8 del portador del
planetario de baja/retroceso.

73. Remueva el anillo de retención del planetario de baja/

retroceso.

74. Remueva el conjunto planetario de baja/retroceso.

Transmisión Automática — 5R55E

307-01B-231

307-01B-231

Transmisión (Continuación)

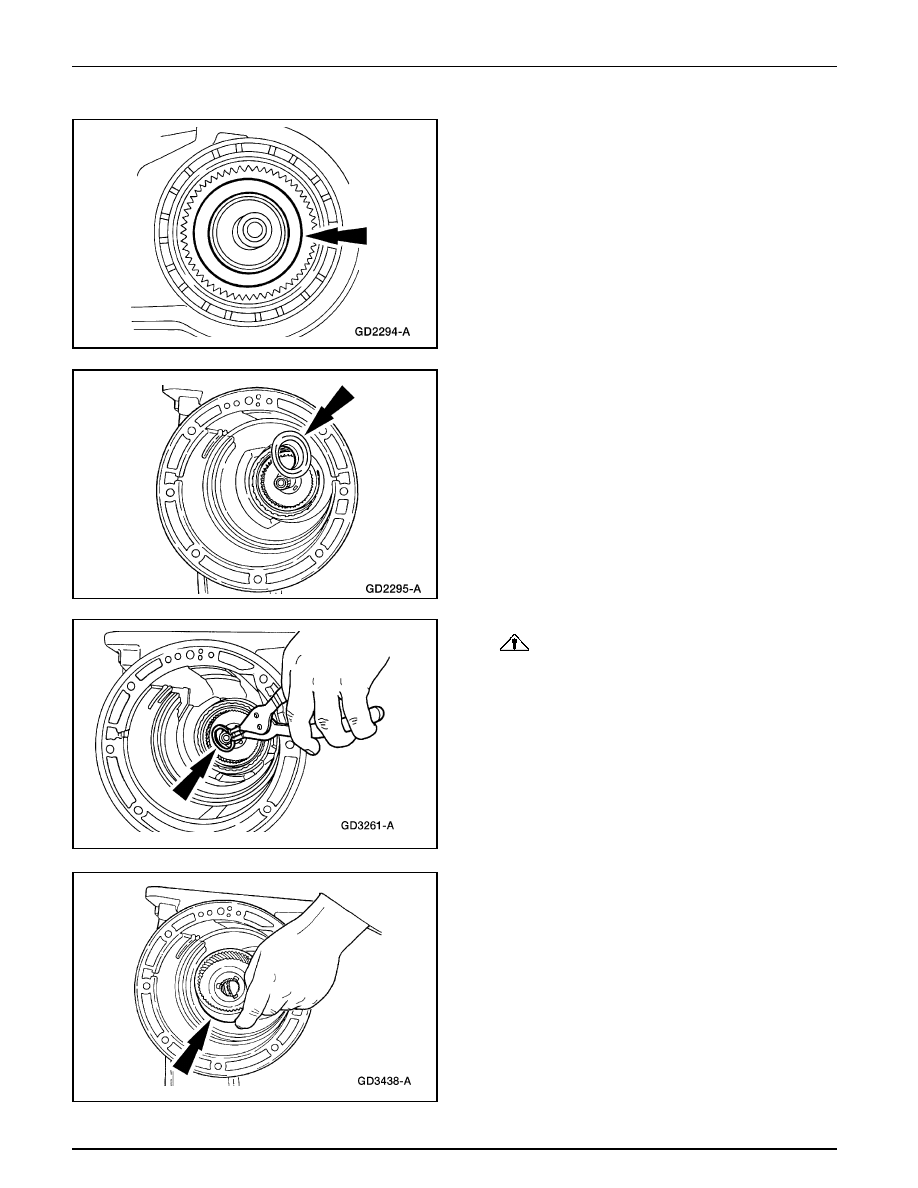

75. Nota Coloque una etiqueta de identificación al cojinete de

empuje No. 9 del portador del planetario de baja/retroceso.

76. Remueva el collarín del eje de salida.

77.

CUIDADO: Deseche el anillo de retención del eje

de salida. Se debe instalar un nuevo anillo de retención.

Remueva y deseche el anillo de retención del eje de salida.

78. Remueva la corona del eje de salida y el cubo del eje de

salida.
