Transmisión Automática — 5R55E

307-01B-220

307-01B-220

Transmisión (Continuación)

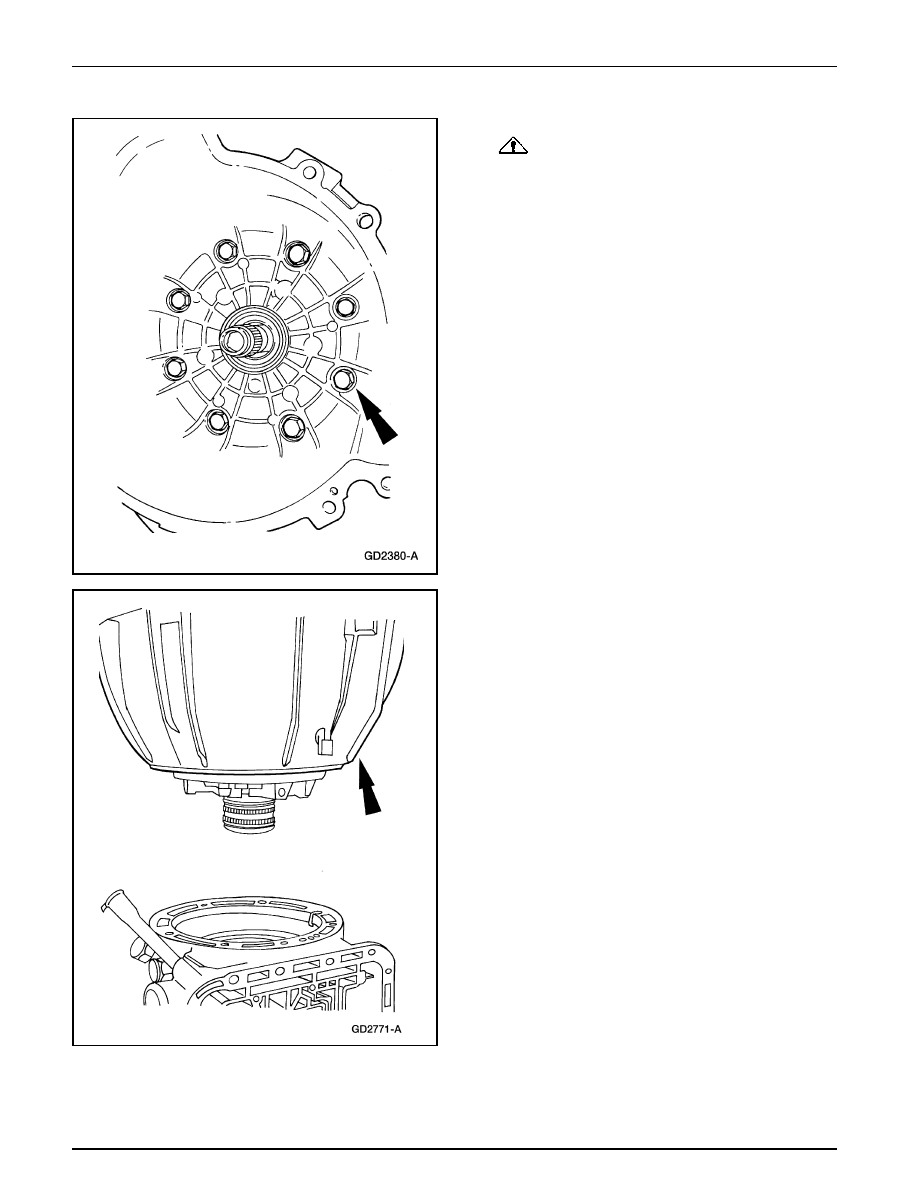

34.

CUIDADO: Deseche los tornillos. No deben ser

reinstalados.

Remueva y deseche los tornillos.

35. Remueva el alojamiento del convertidor y el soporte de la

bomba de fluido.

•

Gire y levante de la caja, el alojamiento del convertidor
y el soporte de la bomba de fluido.

Transmisión Automática — 5R55E

307-01B-221

307-01B-221

Transmisión (Continuación)

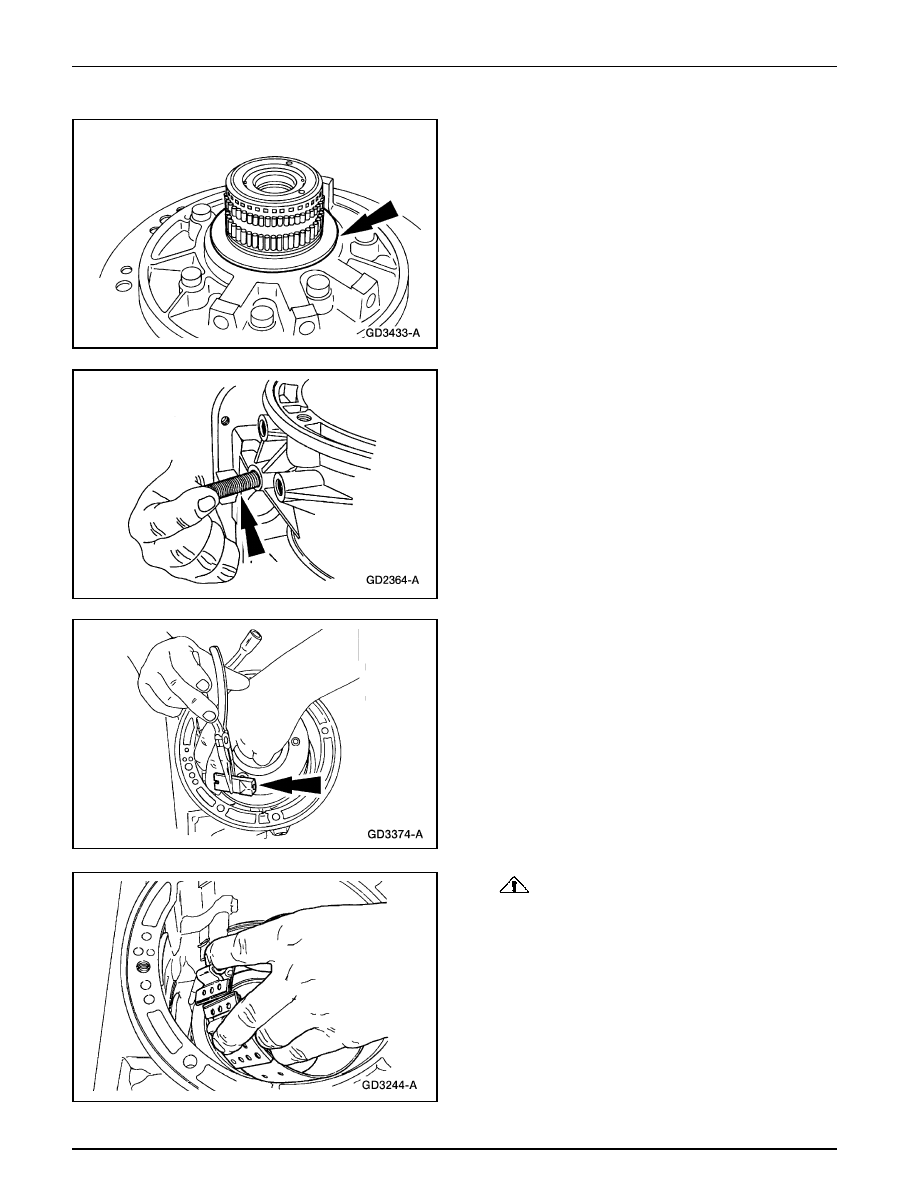

36. Remueva la arandela de empuje No. 1 de la entrada de la

bomba de fluido.

•

Marque e identifique la arandela de empuje.

37. Remueva el tornillo.

38. comprima la banda delantera alrededor del freno delantero

y el tambor del embrague de marcha a rueda libre y remueva
el puntal de anclaje de la banda delantera.

39.

CUIDADO: Identifique los extremos de anclaje y

de aplicación de la banda delantera.

Remueva la banda delantera.

Transmisión Automática — 5R55E

307-01B-222

307-01B-222

Transmisión (Continuación)

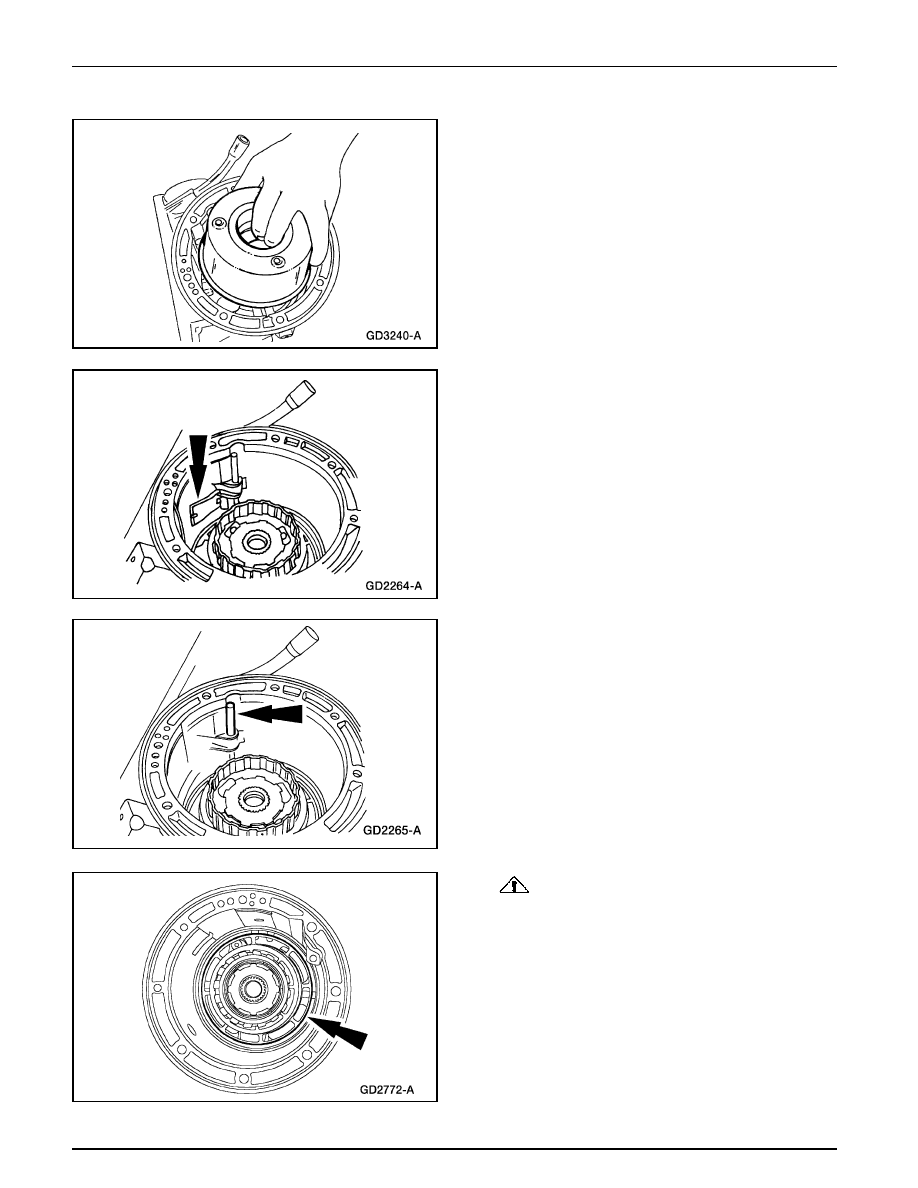

40. Remueva el freno delantero y el tambor del embrague de

marcha a rueda libre.

41. Remueva el puntal de aplicación de la banda delantera.

42. Nota El eje de la palanca de la banda delantera es más largo

que el eje de la palanca de la banda intermedia.

Remueva el eje de la palanca accionadora de la banda
delantera.

43.

CUIDADO: No doble la rueda de accionamiento.

Nota El cojinete de empuje No. 2 está en este conjunto.

Remueva el portador delantero del engranaje planetario.

Transmisión Automática — 5R55E

307-01B-223

307-01B-223

Transmisión (Continuación)

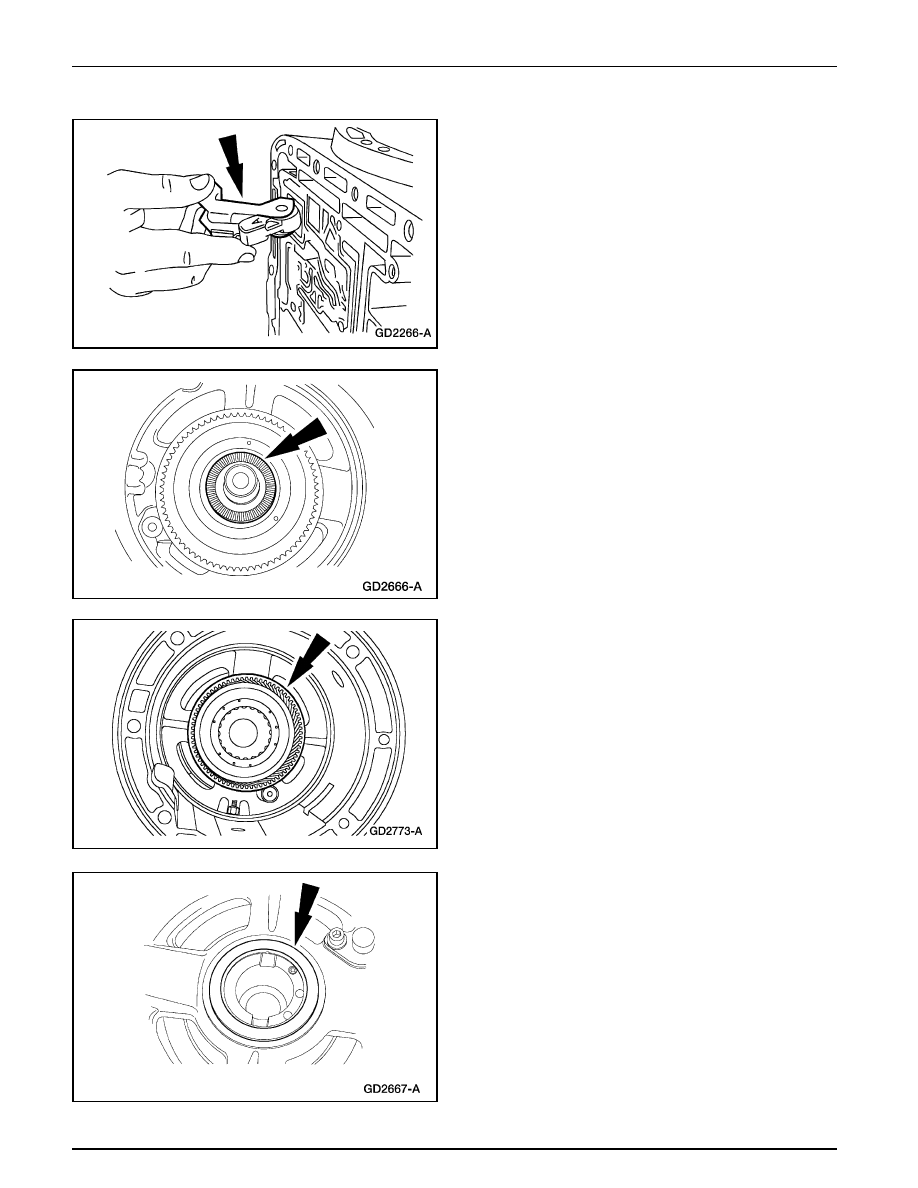

44. Nota Coloque etiqueta e identifique la palanca del servo

de la banda delantera. La palanca de la banda del servo
delantero tiene una letra estampada en un lado.

Remueva la palanca de la banda del servo delantero y el
soporte de la palanca de la banda delantera a la caja.

45. Remueva el cojinete de empuje No. 2 del planetario

delantero.

46. Remueva en conjunto la corona delantera, el conjunto de

embrague unidireccional delantero y el eje central.

47.  Nota Coloque etiqueta e identifique para el ensamble el

cojinete de empuje No. 3 del eje central.

Remueva el cojinete de empuje No. 3 del eje central.
