Ford Explorer / Mercury Mountaineer. Manual - parte 508

Transmisión Automática — 5R55E

307-01B-212

307-01B-212

Transmisión (Continuación)

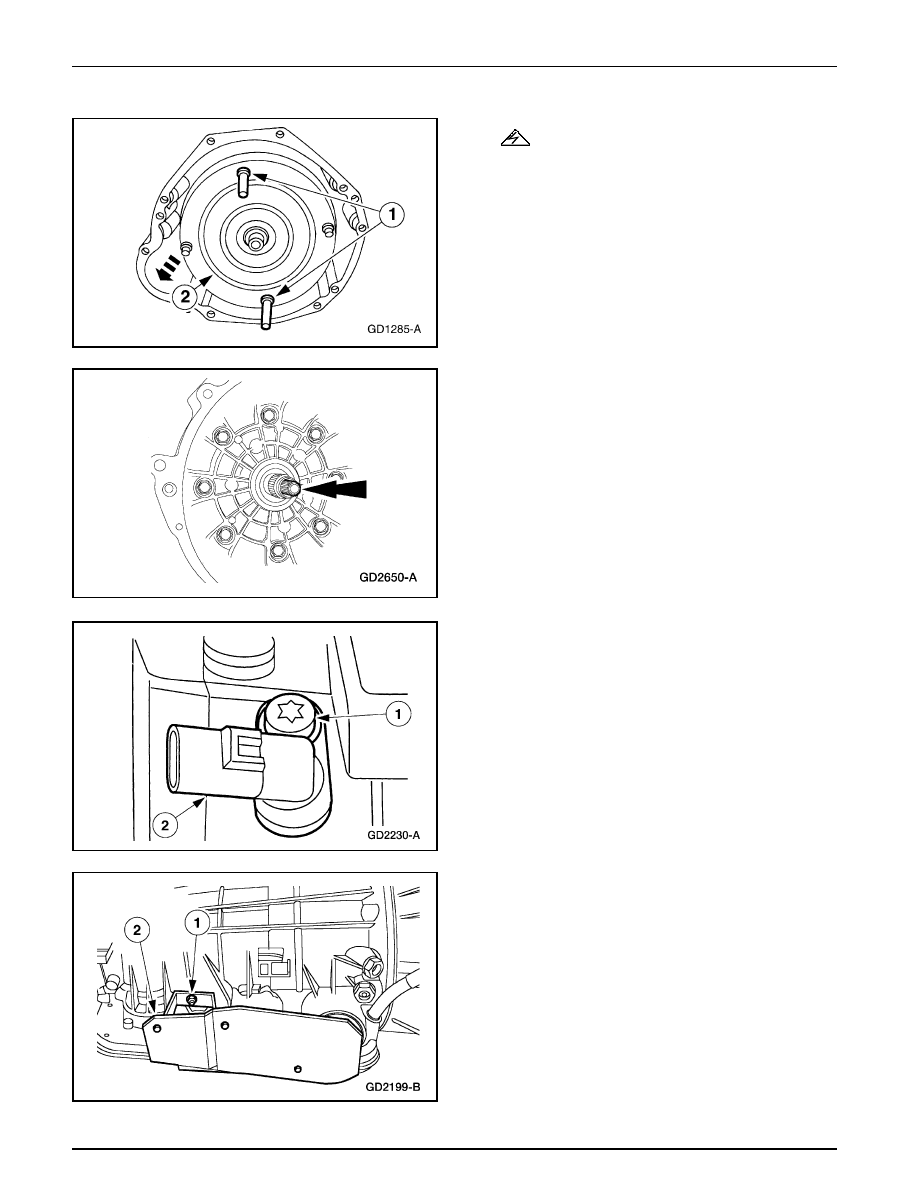

3.

ADVERTENCIA: El convertidor de torque es pesado,

especialmente cuando está lleno de fluido.

Utilizando las Asas del Convertidor de Torque, remueva el
convertidor de torque.

1

Instale las asas.

2

Remueva el convertidor de torque.

4.

Nota Las estrías en el eje de entrada no son iguales en
ambos extremos. El extremo con las estrías más cortas van
dentro del conjunto.

Remueva el eje de entrada.

5.

remueva el sensor de velocidad del eje de salida (OSS).

1

remueva el tornillo del OSS.

2

Remueva el sensor OSS.

6.

Remueva el protector térmico de modulador de la
transmisión.

1

Remueva la tuerca.

2

Remueva el protector térmico del modulador de la
transmisión.

Transmisión Automática — 5R55E

307-01B-213

307-01B-213

Transmisión (Continuación)

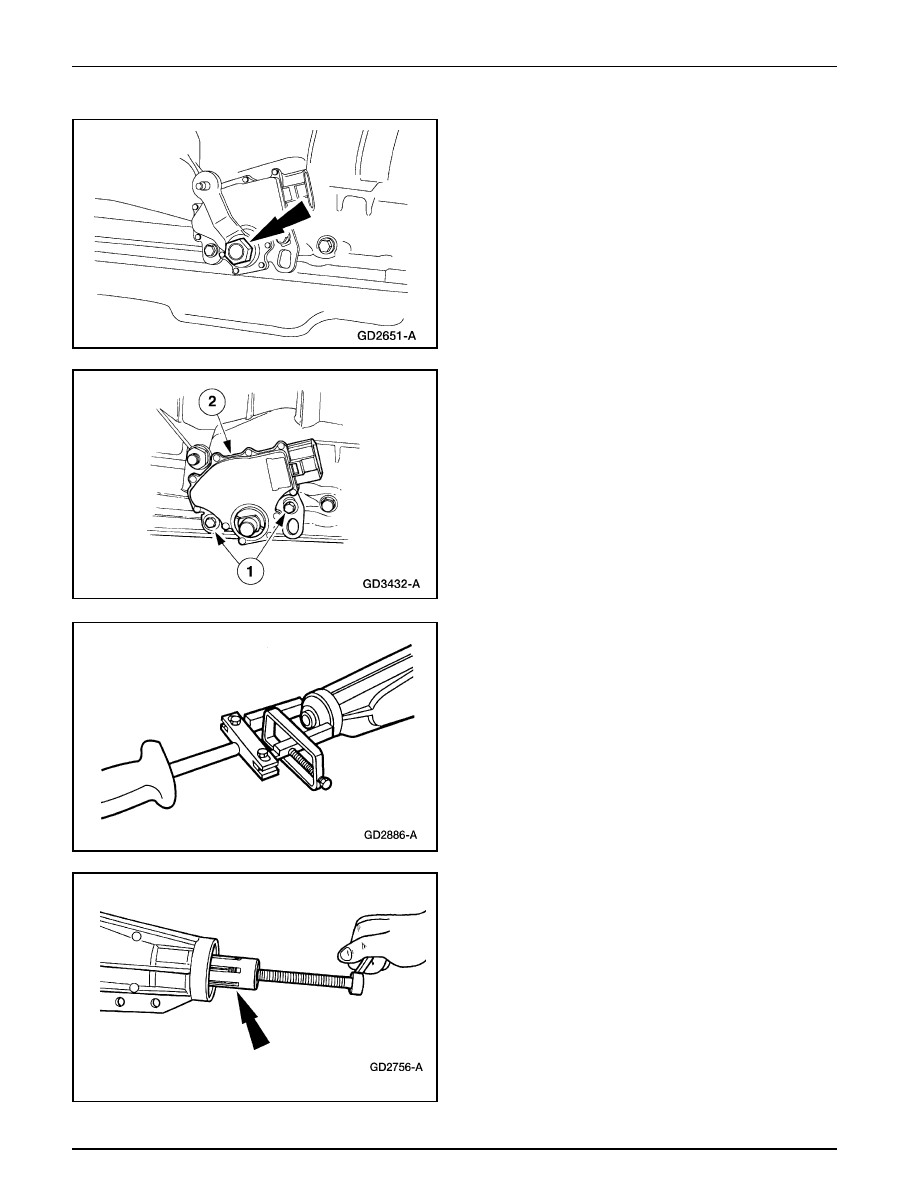

7.

remueva la tuerca y la palanca exterior del control manual.

8.

Remueva el sensor digital de la transmisión (TR).

1

Remueva los tornillos del sensor digital TR.

2

Remueva el sensor digital TR.

9.

Utilice el Removedor de Sellos y el Martillo de Percusión y
remueva el sello de la envuelta de la extensión.

10. Nota Remueva el buje de la envuelta de la extensión solo si

es necesario hacerle servicio.

Utilice el Removedor de Bujes de la Envuelta de la Extensión
para remover el componente.

•

Inspeccione el buje de la envuelta de la extensión y la
horquilla desplazable para ver si tiene picaduras,
aberturas, rayas o desgastes.

Transmisión Automática — 5R55E

307-01B-214

307-01B-214

Transmisión (Continuación)

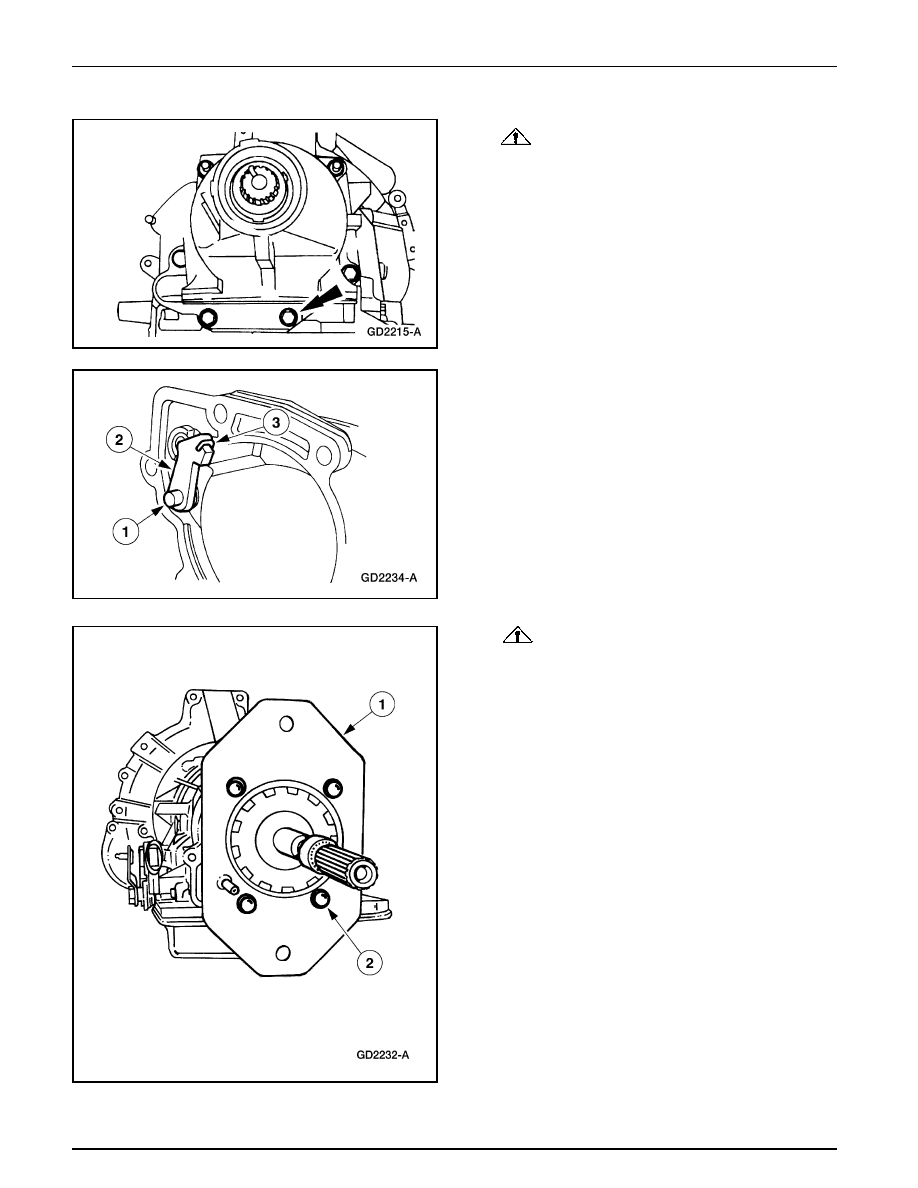

11.

CUIDADO: El trinquete de aparcamiento, el resorte

de recuperación y el eje del trinquete se pueden salir
durante la remoción de la envuelta de la extensión.

Remueva los tornillos, espárrago, y el buje de la extensión.

•

Deseche la empacadura de la envuelta de la extensión.

12. Remueva el conjunto del trinquete de aparcamiento.

1

remueva el eje del trinquete.

2

Remueva el trinquete.

3

Remueva el resorte de recuperación del trinquete de
aparcamiento.

13.

CUIDADO: La varilla de accionamiento del

trinquete de aparcamiento debe deslizarse libremente en
el agujero, en la placa adaptadora.

Nota Vea la tabla de herramientas de servicios especiales
para la ilustración de esta placa adaptadora opcional.

Instale el Adaptador del Aditamento de Soporte A4LD.

1

Sitúe el Aditamento de Soporte A4LD en la parte
posterior de la caja de la transmisión.

2

Instale los pernos.

Transmisión Automática — 5R55E

307-01B-215

307-01B-215

Transmisión (Continuación)

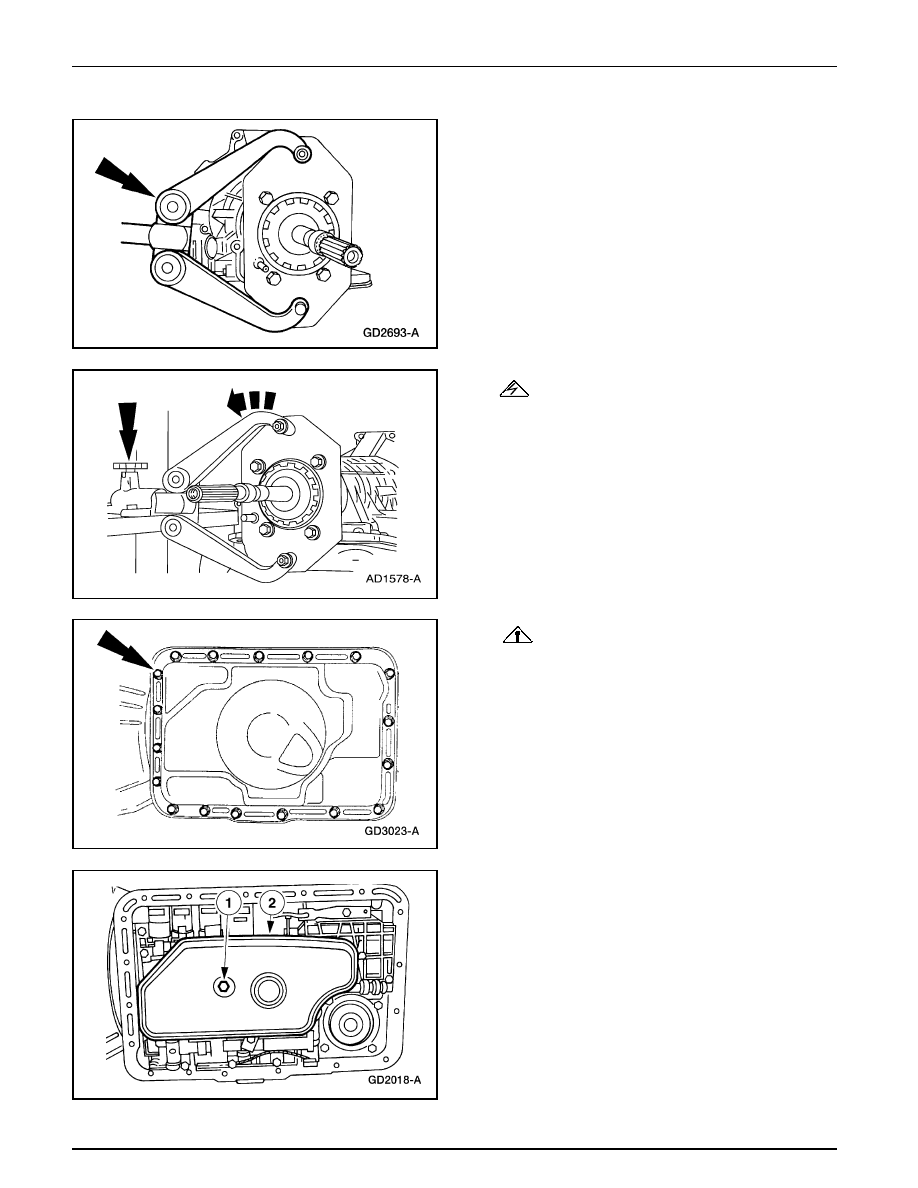

14. Fije el brazo del aditamento de la Herramienta de Soporte

Montada en Banco para Sostener la Herramienta de
Soporte.

15.

ADVERTENCIA: Asegúrese de que el pasador de

bloqueo en el aditamento de soporte esté seguro.

Instale la transmisión en el Aditamento de Soporte Montado
en Banco. Rote la transmisión de manera que el cárter quede
hacia arriba.

16.

CUIDADO: No reinstale la empacadura del cárter.

Remueva el cárter de la transmisión y la empacadura y
luego deseche esta última.

17. Remueva el filtro y deséchelo.

1

remueva el tornillo.

2

Remueva el filtro.
