Transmisión (Continuación)

3.

Nota: Este paso debe ser realizado solo si el cojinete fue
removido.

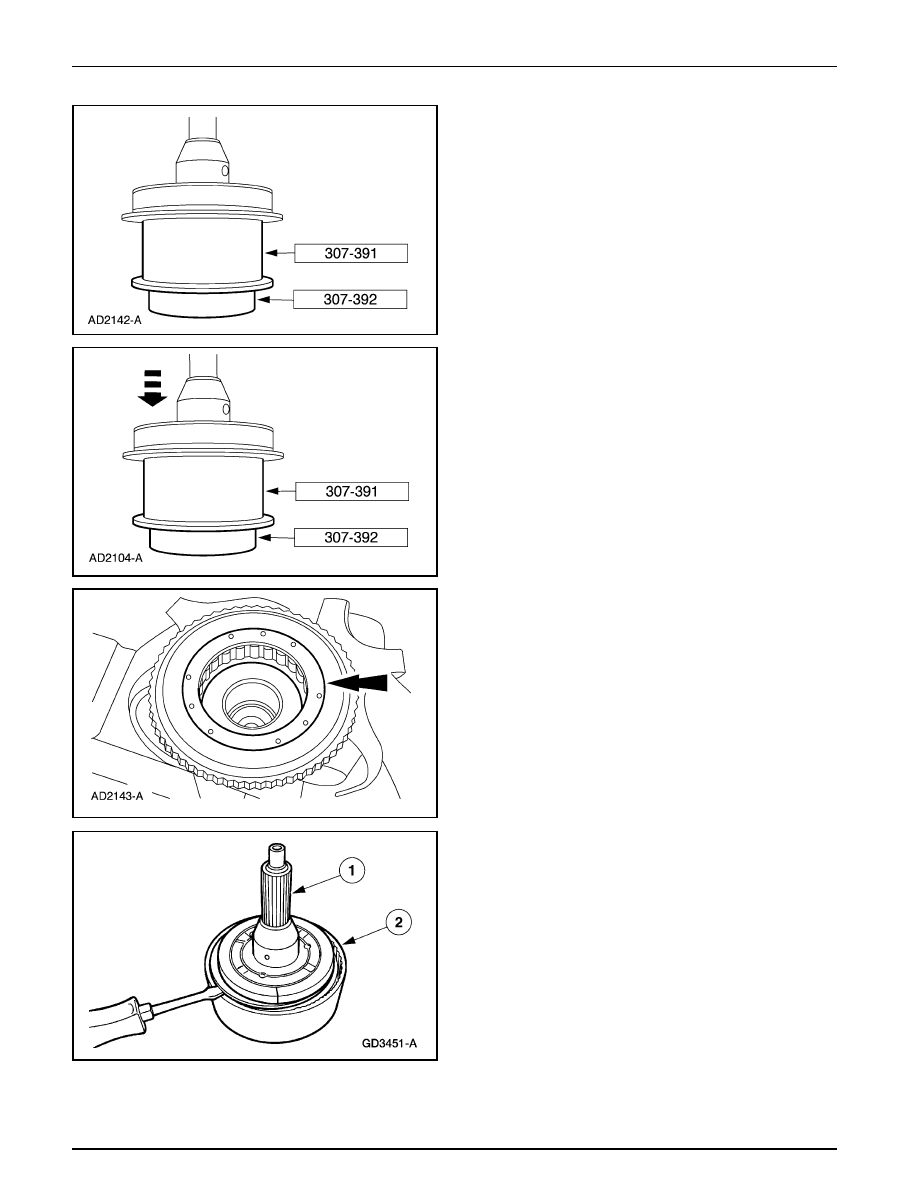

Ensamble las herramientas especiales con el embrague
unidireccional delantero en el eje central.

4.

Nota: Este paso debe ser realizado solo si el cojinete fue
removido.

Empuje hacia abajo el eje central para asentar el embrague
unidireccional delantero.

5.

Nota: Este paso debe ser realizado solo si el cojinete fue
removido.

Revise si el embrague unidireccional delantero está
instalado apropiadamente y si funciona. Las lengüetas
del embrague unidireccional delantero deben quedar a
ras con el eje central.

6.

Instale el eje central y el embrague unidireccional en la
corona delantera.

1

Instale el eje central y el embrague unidireccional.

2

Instale el anillo de retención del eje central.

Transmisión Automática — 5R55E

307-01B-285

307-01B-285

Transmisión (Continuación)

Engranajes Planetarios Delanteros

Desmontaje

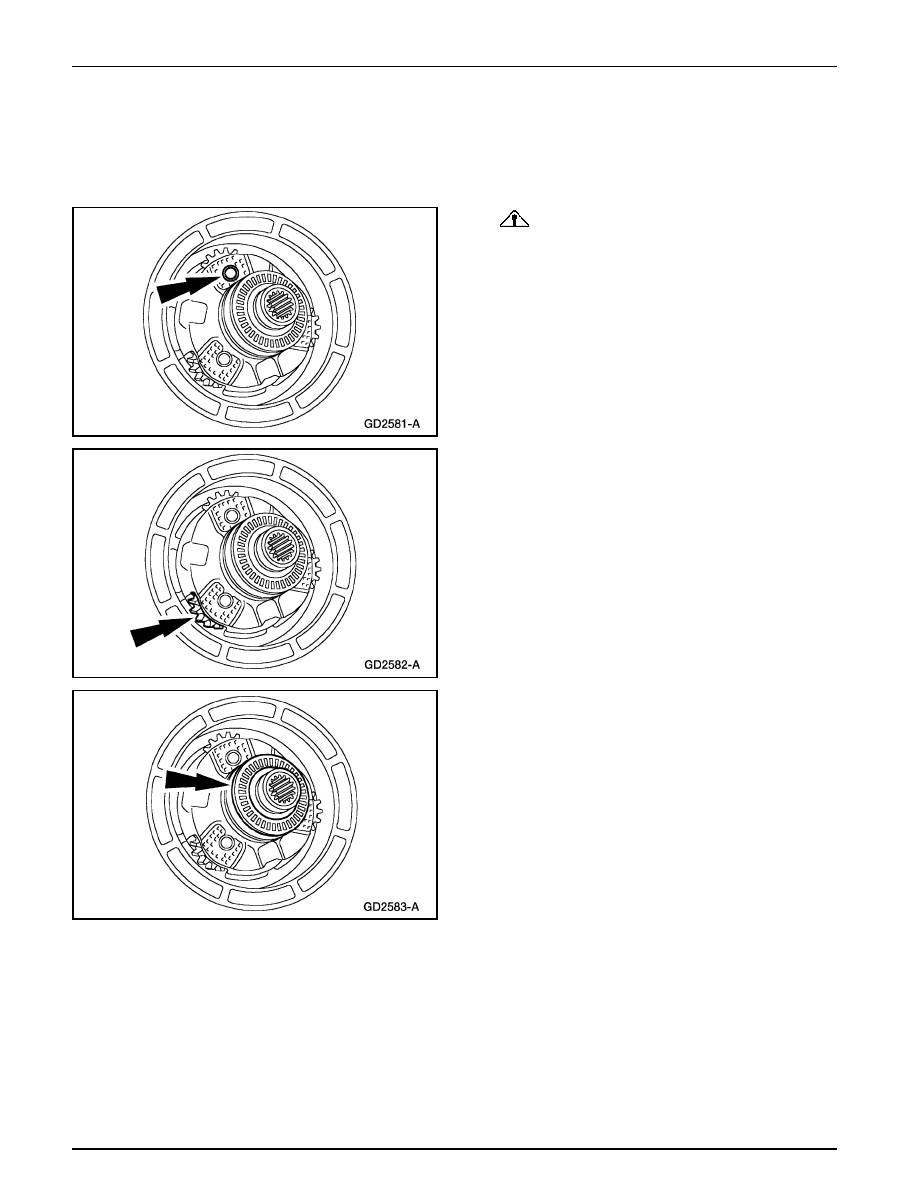

1.

CUIDADO: Los engranajes planetarios deben

ser reemplazados. No los apile.

Nota: Las partes individuales de los portadores planetarios
no son reparables.

Antes de instalar un conjunto planetario, los pasadores
de retención del eje deben ser revisados para ver si están
bien apilados. Utilice un nuevo conjunto planetario si
existe una de las siguientes condiciones. Chequee si los
pasadores y los ejes en los conjuntos planetarios tienen
encajes flojos y/o están completamente desacoplados.

2.

Revise si los piñones satélites están dañados o si los dientes
están excesivamente desgastados, y si giran libremente.

3.

Revise si el anillo interior del embrague unidireccional
delantero está rayado. Si la pista interior del embrague
unidireccional delantero está rayada o dañada el engranaje
planetario delantero, el eje central y el embrague
unidireccional deben ser reemplazados.

4.

Revise si los anillos interior y exterior tienen áreas rayadas
o dañadas donde los rodillos contactan las pistas.

Transmisión Automática — 5R55E

307-01B-286

307-01B-286

Transmisión (Continuación)

5.

Remueva e inspeccione el cojinete de empuje No. 2 del
planetario delantero en la nariz del conjunto portador del
engranaje planetario.

6.

Nota: Note la localización del número de parte estampado
en el adaptador del embrague de marcha a rueda libre
(7660) durante el montaje.

Nota: Revise si el engranaje central tiene dientes dañados
o desgastados.

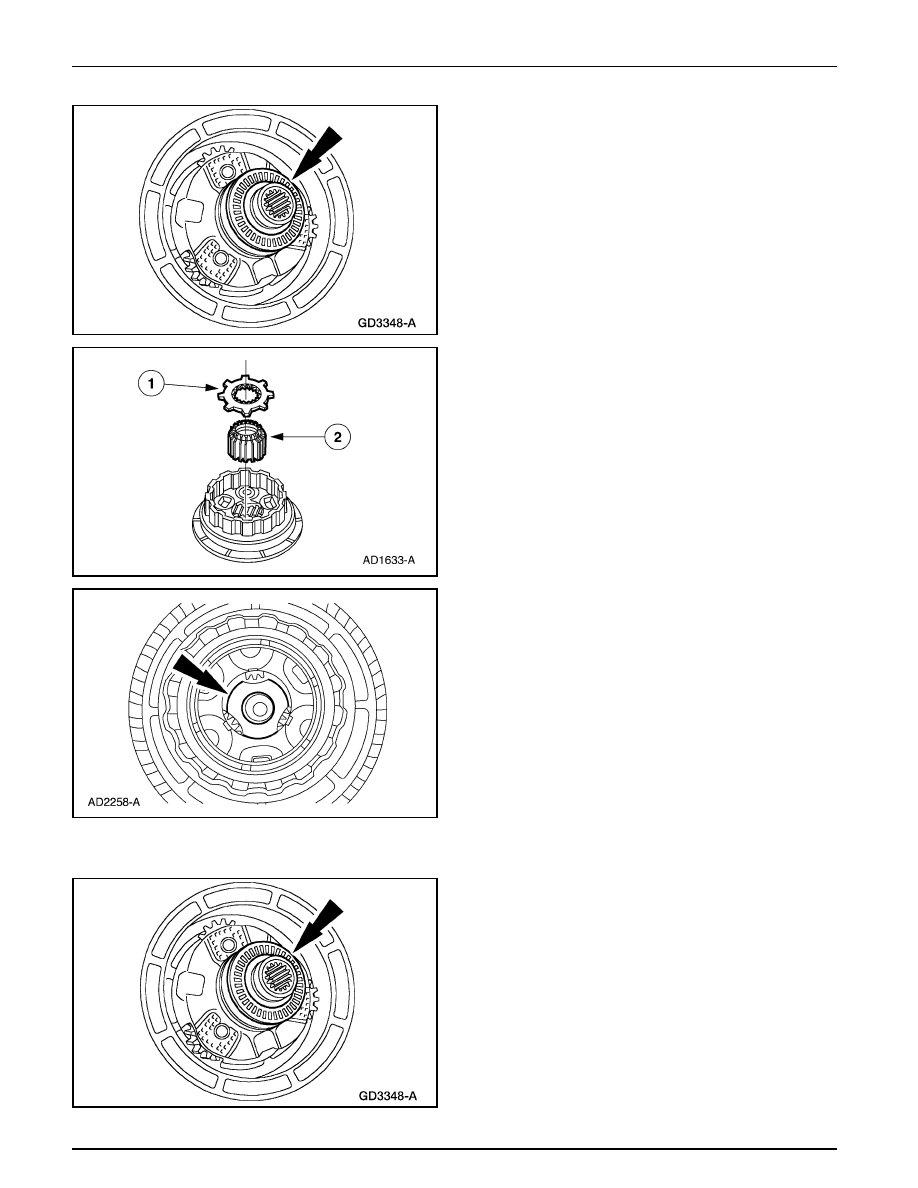

Remueva el engranaje central delantero.

1

Remueva el adaptador del embrague de marcha a
rueda libre al portador delantero.

2

Remueva el engranaje central delantero.

7.

Inspeccione para ver si el cojinete No. 12 está dañado.

Montaje

1.

Nota: Limpie completamente todas las partes y séquelas
con aire comprimido seco.

Nota:  Utilice jalea de petróleo para mantener el cojinete
de empuje No. 2 del planetario delantero en posición.

Instale el cojinete de empuje No. 2 del planetario
delantero.

Transmisión Automática — 5R55E

307-01B-287

307-01B-287

Transmisión (Continuación)

2.

Instale el portador del engranaje planetario en el eje
central y la corona delantera (7A153).

3.

CUIDADO: El número de parte que está

estampado en el adaptador del embrague de marcha
a rueda libre debe quedar hacia la parte delantera
del engranaje central, de otra manera, el conjunto del
embrague de marcha a rueda libre no encajará en la
transmisión.

CUIDADO: Tenga cuidado de no doblar o dañar

la rueda excitadora.

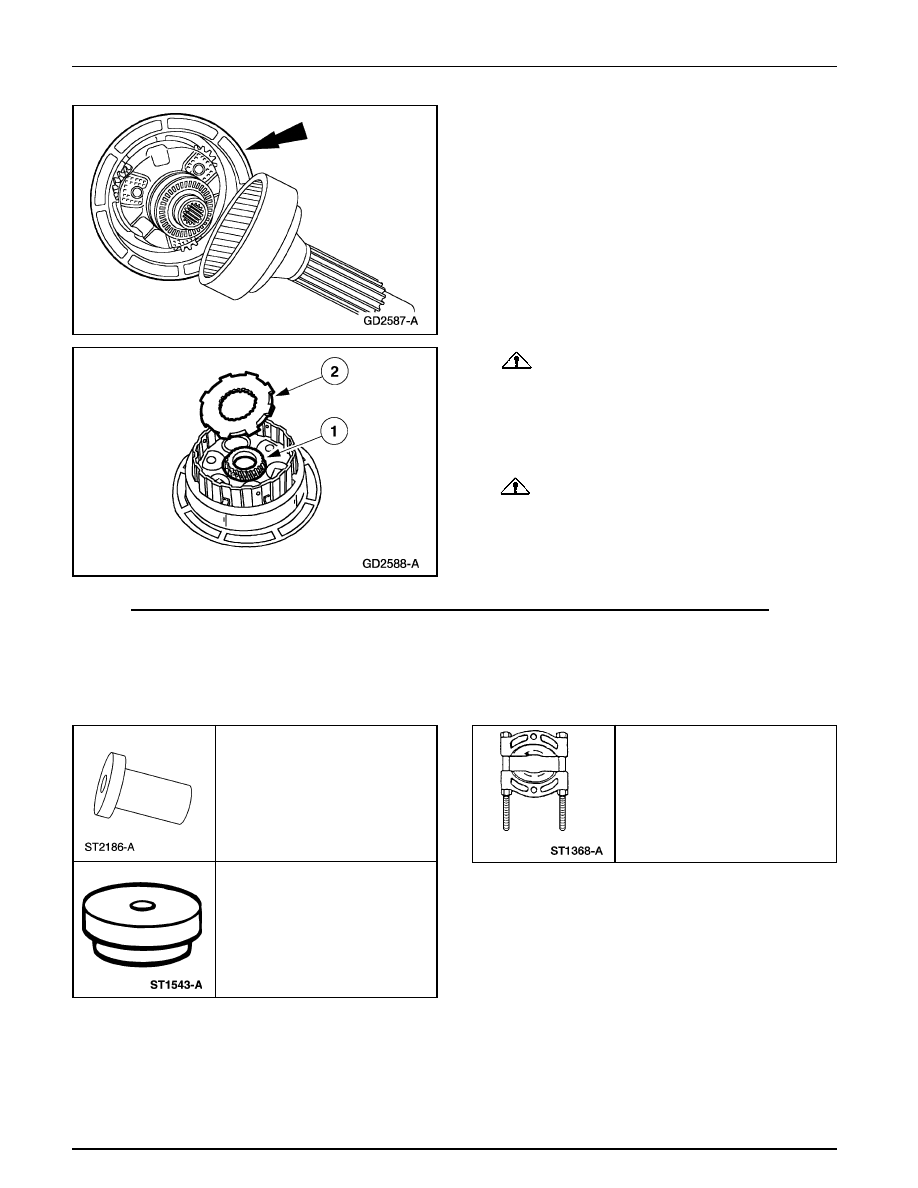

Instale el engranaje central delantero.

1

Instale el engranaje central.

2

Instale el embrague de marcha a rueda libre en el
adaptador del portador delantero.

Herramienta(s) Especial(es)

Herramienta(s) Especial(es)

Instalador del Cojinete de Soporte
Central
307-374

Soporte Central

Estribo
205-D018 (D80L-630-7)

Removedor del Cono del Cojinete de
Piñón
205-D002 (D79L-4621-A)
