Transmisión Automática — 5R55E

307-01B-292

307-01B-292

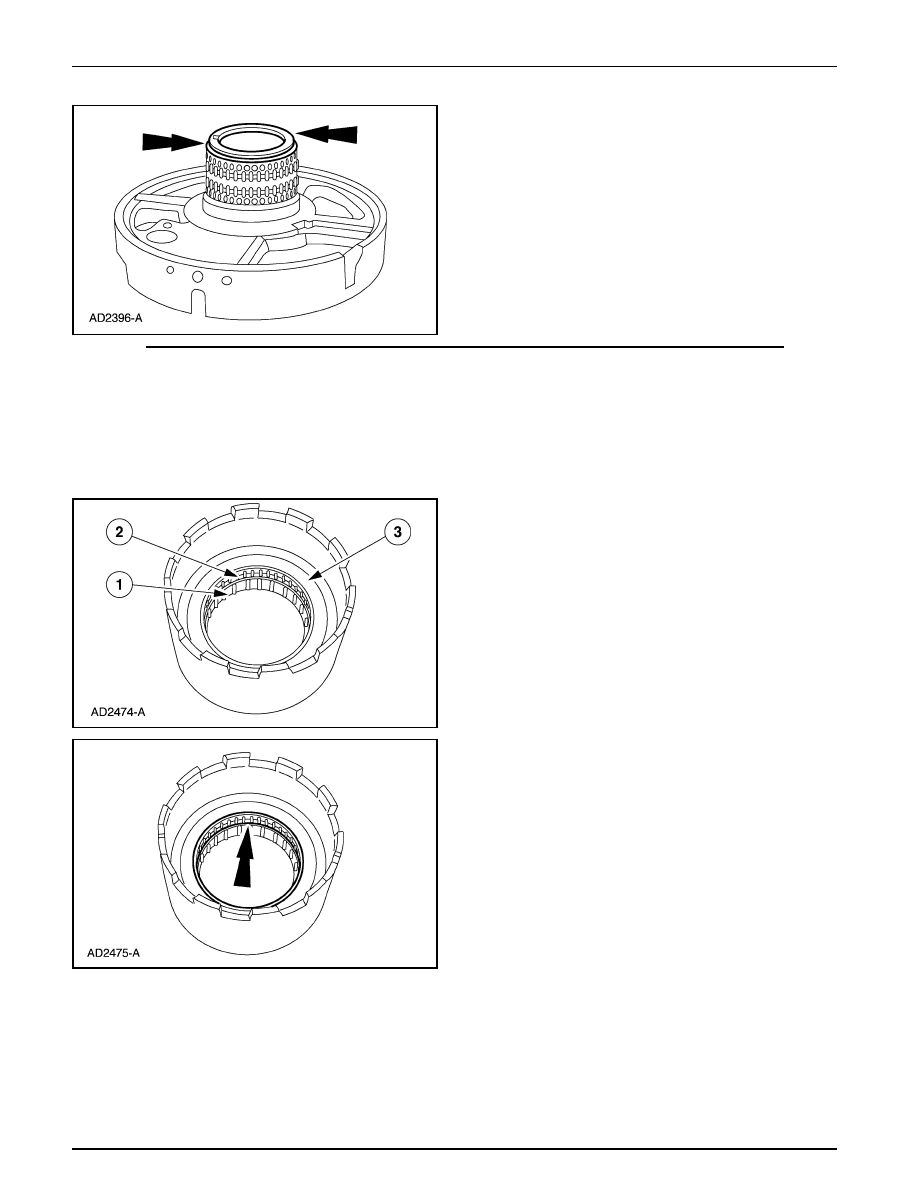

Transmisión (Continuación)

7.

Después que el cojinete del soporte central haya sido
instalado, revise si la parte superior del cojinete y del
soporte central están dañados.

Tambor del Freno de Retroceso

Desmontaje

1.

Nota: El embrague unidireccional de retroceso inferior y
los rodillos pueden ahora ser reemplazados. El siguiente
procedimiento se debe realizar solo si hay daños en el
embrague unidireccional de retroceso y en el cojinete de
rodillos.

Inspeccione para ver si el tambor del freno de retroceso
está dañado.

1

Inspeccione el embrague unidireccional de retroceso.

2

Inspeccione el cojinete de rodillo.

3

Inspeccione el tambor del freno de retroceso.

2.

Con el tambor del embrague de retroceso sostenido, utilice
un punzón plano para extraer del tambor, golpeando
ligeramente, el embrague unidireccional y el cojinete de
rodillos.

Transmisión Automática — 5R55E

307-01B-293

307-01B-293

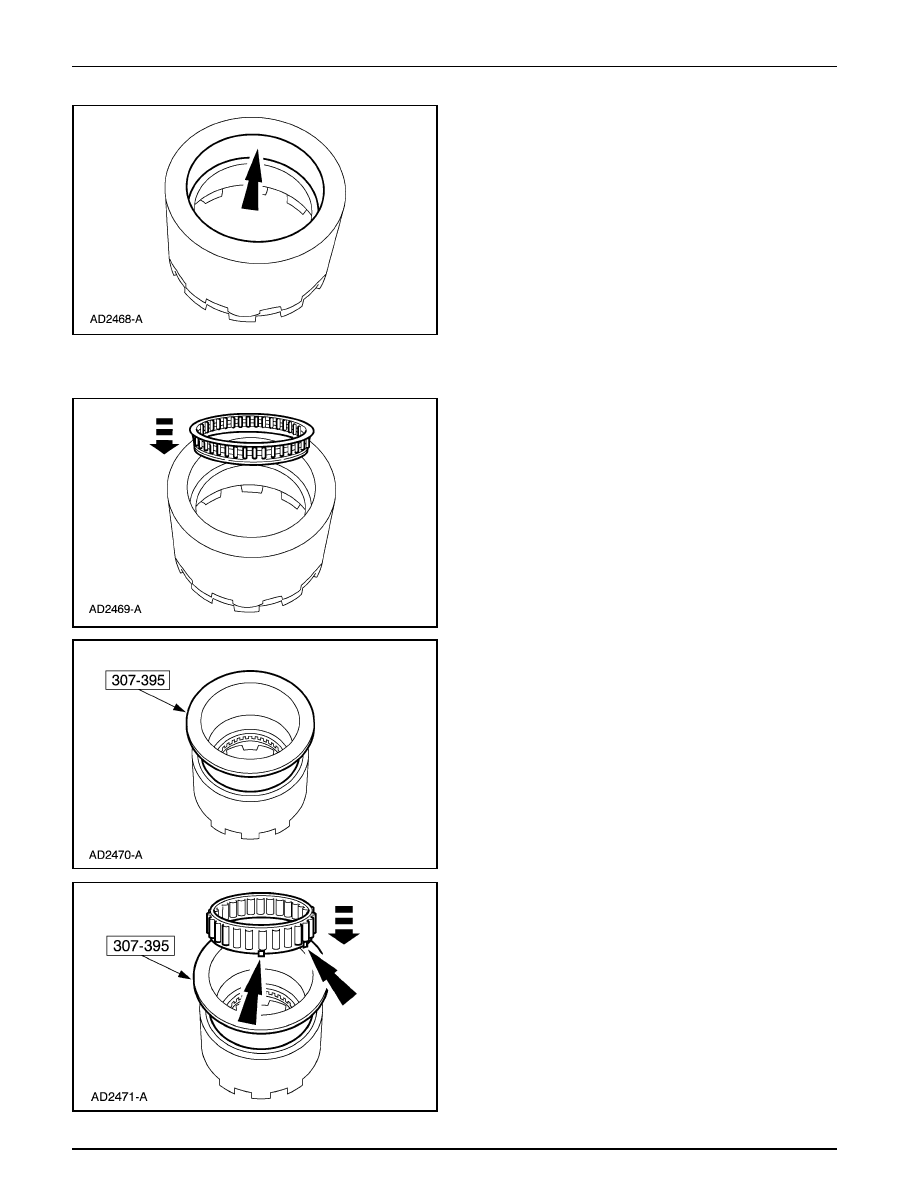

Transmisión (Continuación)

3.

Revise si la pista interior del embrague unidireccional de
retroceso y la pista interior del cojinete de rodillos están
rayadas o picadas. Si se detectan daños se deberá
reemplazar el tambor del embrague de retroceso.

Montaje

1

Instale el cojinete de rodillo con el labio hacia arriba,
hacia el embrague unidireccional de retroceso inferior.

2.

Instale la herramienta especial.

3.

Instale el embrague unidireccional de retroceso inferior
con las lengüetas hacia abajo, hasta el cojinete de rodillos.

Transmisión Automática — 5R55E

307-01B-294

307-01B-294

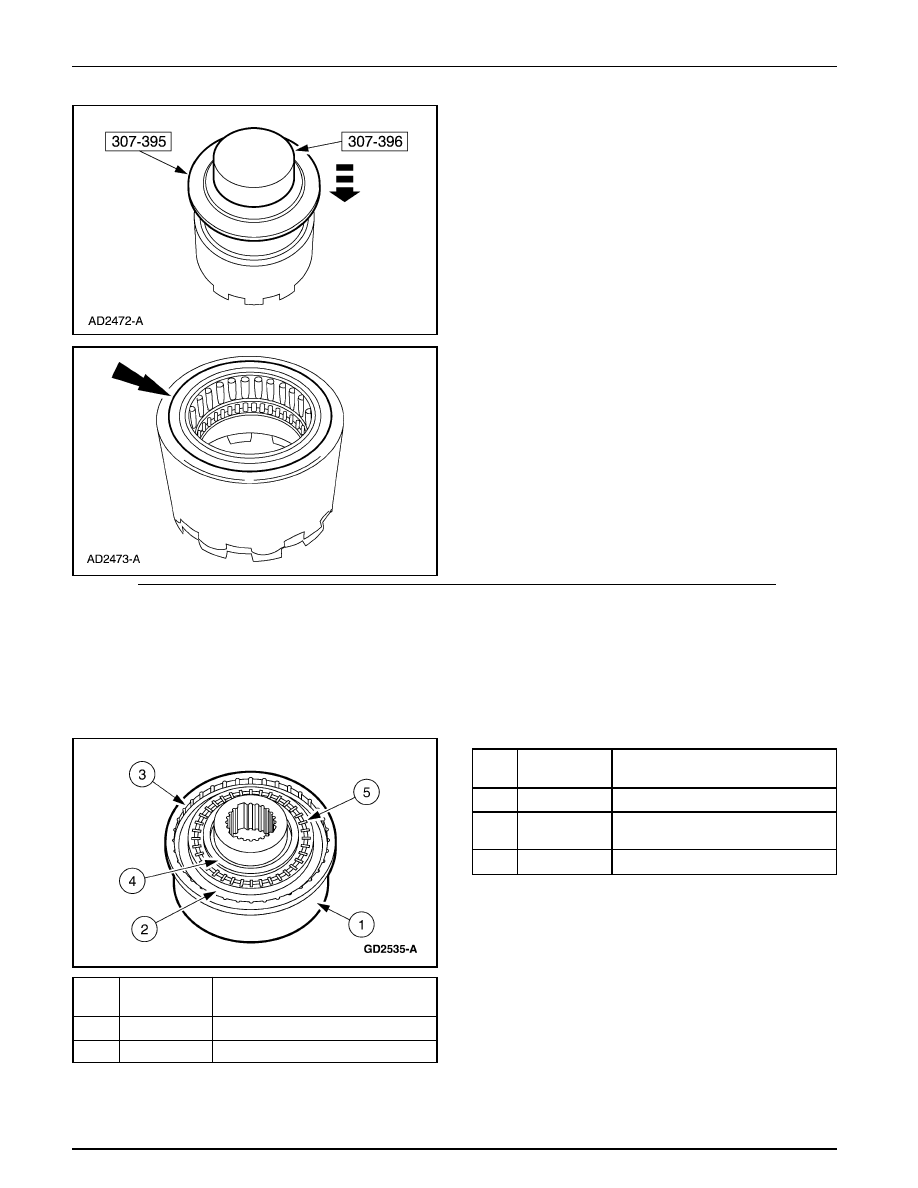

Transmisión (Continuación)

4.

Utilizando las herramientas especiales, instale el
embrague unidireccional aplicando presión en la
herramienta para asentar el cojinete.

5.

Inspeccione el tambor del embrague de retroceso para
ver si el embrague unidireccional de retroceso está
correctamente asentado.

Corona del Eje de Salida y Conjunto del Eje de Cubo

Desmontaje

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

1

7A153

Corona Dentada del Eje

2

7D164

Cubo del Eje de Salida

3

E860122-S

Anillo de Retención

4

7M150

Conjunto de Pista del Cojinete de
Aguja (No. 10A)

5

7M150

Cojinete de Aguja (No. 10B)

Transmisión Automática — 5R55E

307-01B-295

307-01B-295

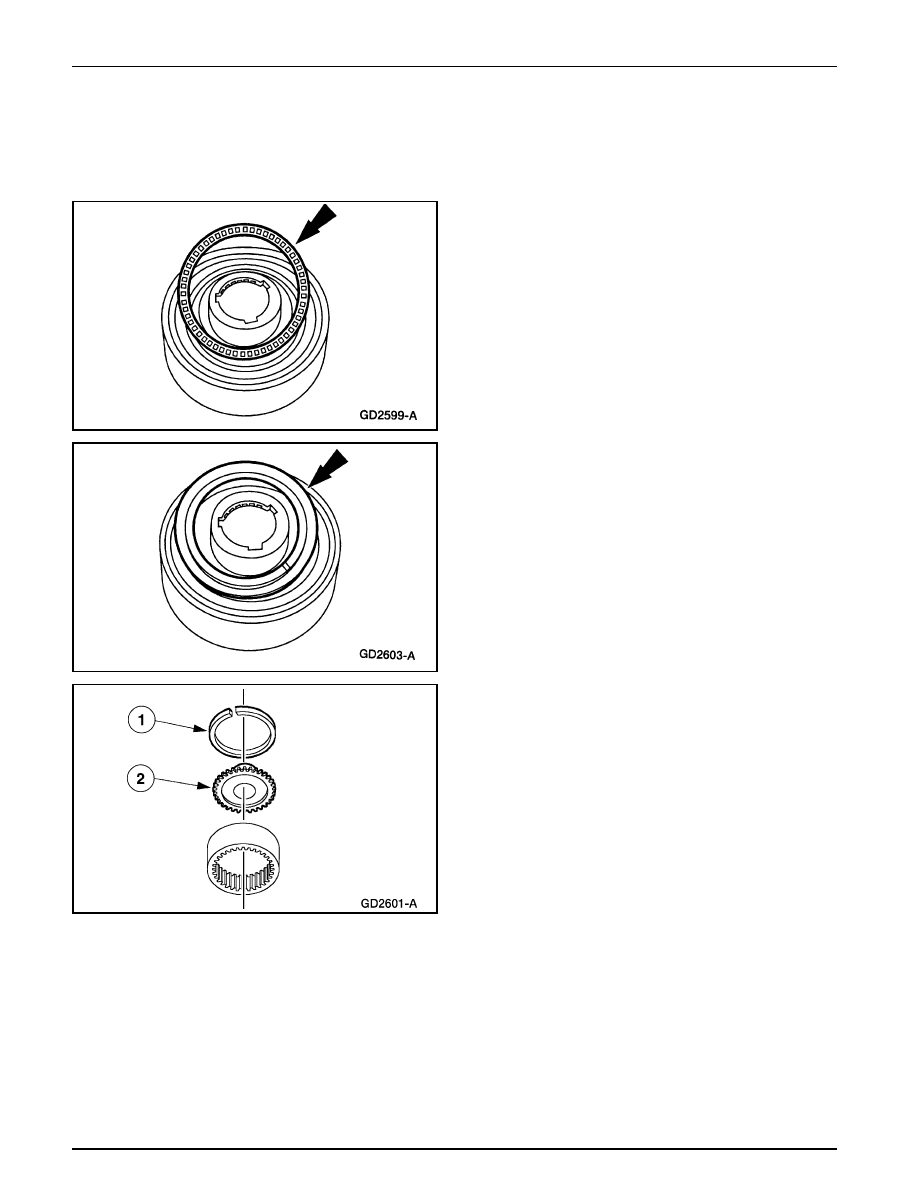

Transmisión (Continuación)

1.

Revise si la corona del eje de salida, el cubo del eje de
salida, el cojinete de aguja (10B) y la pista del cojinete de
aguja (10A) están dañados. Si requieren servicio, emplee
el siguiente procedimiento.

2.

Remueva el cojinete de aguja No. 10B.

3.

Remueva el conjunto de la pista del cojinete de aguja
No. 10A.

4.

Remueva el cubo del eje de salida de la corona del eje de
salida.

1

Remueva el anillo de retención.

2

Remueva el cubo del eje de salida.
