Verificación de Interferencia Entre el Estator y la Turbina  (Continuación)

68.

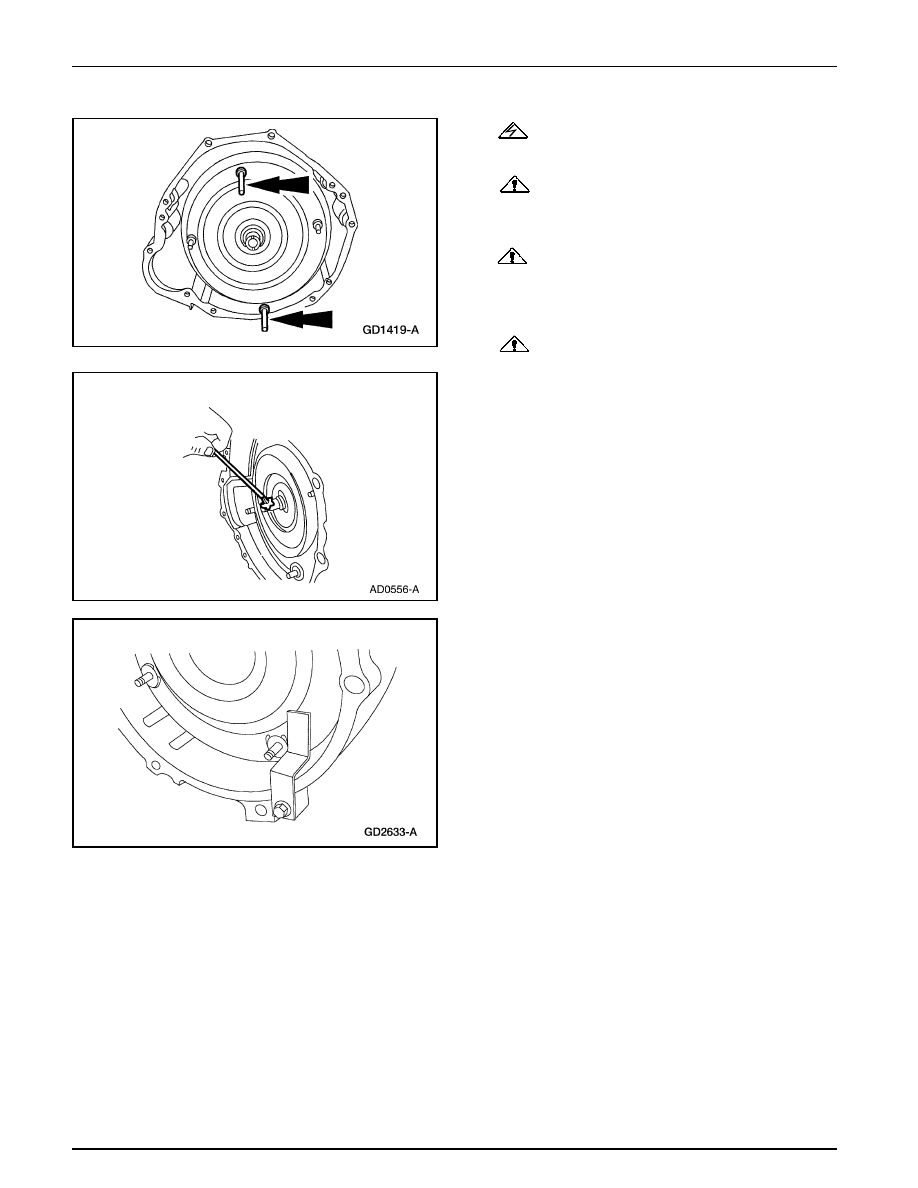

ADVERTENCIA: El convertidor de torque se puede

salir si la transmisión es inclinada.

CUIDADO: No dañe el O-ring del engranaje

impulsor de la bomba cuando instale el convertidor de
torque.

CUIDADO: Asegúrese de que el cubo del

convertidor está bien acoplado en el soporte de la bomba
delantera y de que gira libremente. No dañe el sello del
cubo.

CUIDADO: Si el cubo se cae se puede dañar.

69. Utilice Grasa de Múltiples Propósitos DOAZ-19584-AA

con la especificación Ford ESB-M1C93-B. Lubrique el cubo
guía del convertidor de torque.

70. Instale la herramienta de soporte del convertidor de torque.

Transmisión Automática — 4R70W

307-01A-254

307-01A-254

Transmisión

Transmisión

Instalación

1.

CUIDADO: Durante el movimiento, para evitar

daños, no permita que la transmisión entre de nariz debido
a que esto hará que el convertidor de torque se moverá
hacia adelante y se desacoplará del engranaje de la bomba.
El alojamiento del convertidor es guiado en posición por
clavijas en la parte posterior del bloque del motor. El
convertidor de torque debe descansar completamente
contra el volante. Esto indica que la guía del convertidor
no tiene roces en el motor.

Sitúe y asegure la transmisión en el Gato de Alta Alzada
para Transmisiones.

•

Levante y sitúe la transmisión en el vehículo.

2.

Nota:  Asegúrese de que el convertidor de torque está
completamente asentado en la transmisión antes de alinear
la transmisión con el motor.

Alinee las marcas de balanceo anaranjadas entre los
espárragos del convertidor de torque y los agujeros del
perno del volante.

3.

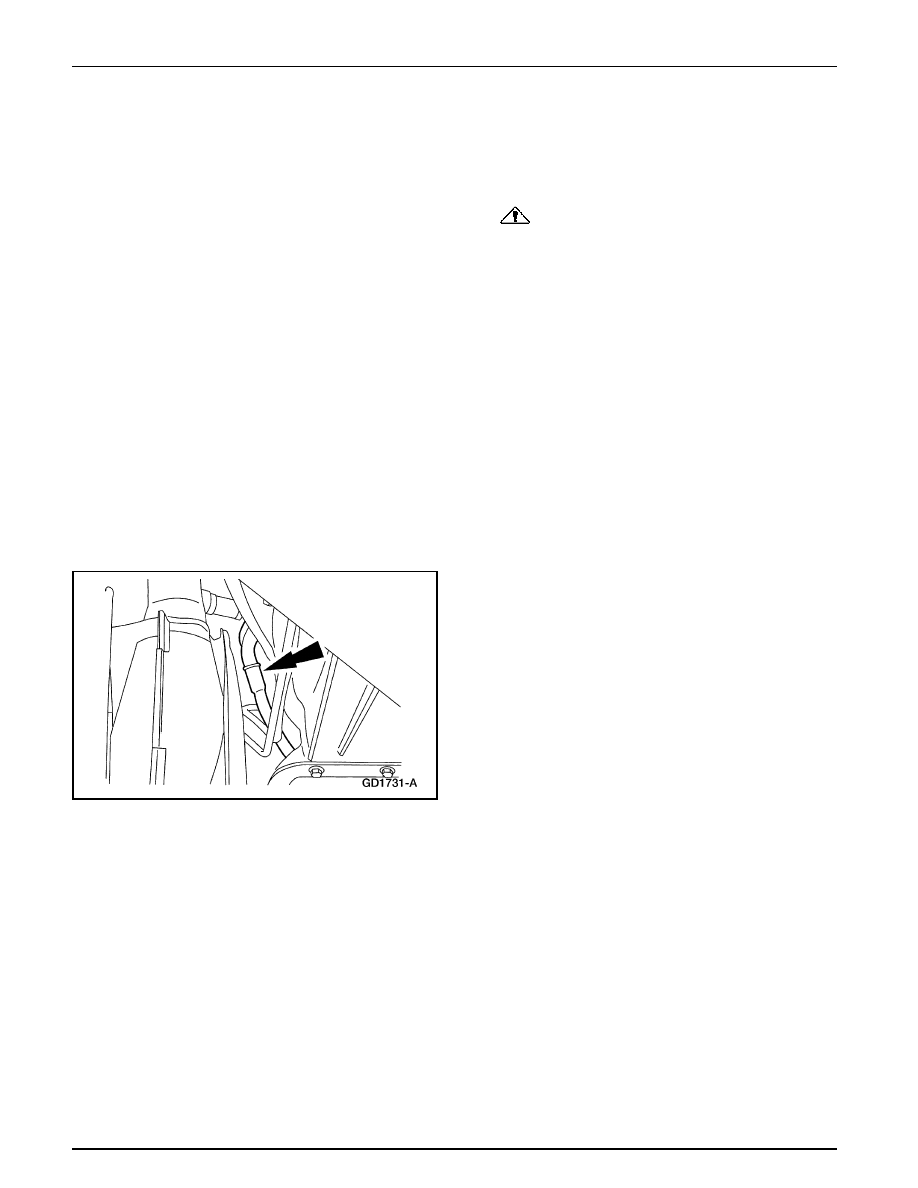

Instale el conducto de colocación del fluido en la
transmisión.

Transmisión Automática — 4R70W

307-01A-255

307-01A-255

Transmisión  (Continuación)

4.

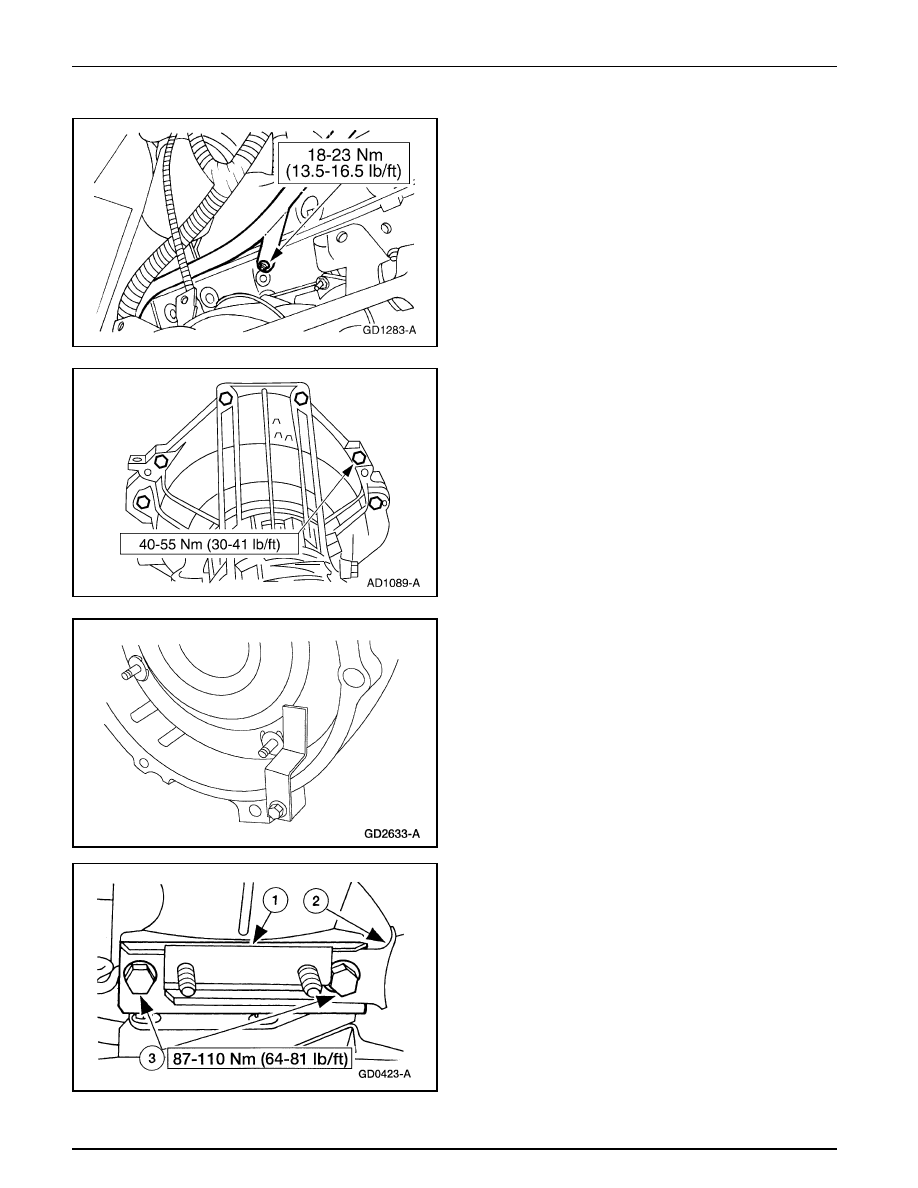

Instale el tornillo en el lado derecho de la cabeza de cilindros.

5.

Instale los seis pernos de la transmisión al motor.

6.

Remueva la Herramienta de Soporte del Convertidor de
Torque.

7.

 Instale la base de la transmisión.

1

Sitúe la base de la transmisión.

2

Sitúe el soporte del tubo de escape.

3

Instale los pernos.

Transmisión Automática — 4R70W

307-01A-256

307-01A-256

Transmisión  (Continuación)

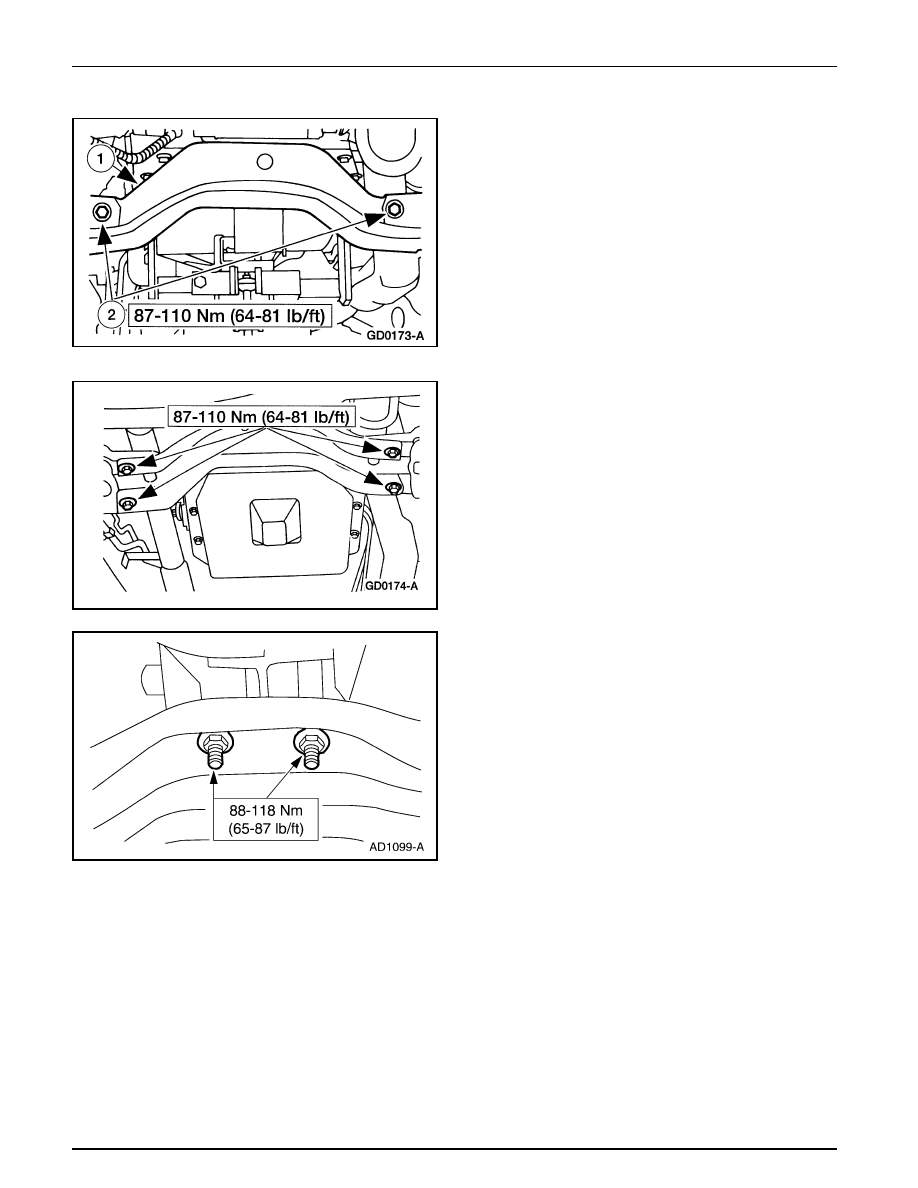

8. Instale el soporte transversal trasero.

1

Sitúe el soporte transversal.

2

Instale los pernos.

9. Instale el escape; refiérase a la Sección 309-00.

10. Instale los pernos.

11. Instale las dos tuercas de la base de la transmisión.

12. Remueva el Gato de Alta Alzada de Transmisiones.
